Il Portellone Elettrico e la Serratura del Bagagliaio: Funzionamento, Vantaggi e Manutenzione

L'industria automobilistica è in costante evoluzione, introducendo tecnologie e sistemi che mirano a migliorare il comfort, la sicurezza e la praticità d'uso dei veicoli. Tra le innovazioni più apprezzate e diffuse negli ultimi anni, spicca il portellone elettrico, comunemente noto come bagagliaio ad apertura elettrica. Questo sistema, che permette di aprire e chiudere il vano di carico posteriore con la semplice pressione di un pulsante, rappresenta un significativo passo avanti rispetto ai tradizionali sistemi manuali, rendendo l'esperienza di viaggio più agevole e meno faticosa.

Il Portellone Elettrico: Una Panoramica

Il concetto di "pappa pronta" è sempre gradito, anche in ambito automobilistico, dove accessori e sistemi automatici ci viziano, alleggerendo le incombenze più pesanti o ripetitive. Il portellone elettrico si inserisce perfettamente in questa filosofia, offrendo una soluzione pratica e intuitiva che è sostanzialmente uniforme su tutte le vetture che lo adottano. Molti SUV, crossover, familiari e due volumi hanno ancora un portellone totalmente manuale, la cui apertura richiede di sbloccare la serratura e agire con la forza delle braccia. Alcune berline a tre volumi, invece, presentano un baule ad apertura automatica assistita da molle. Tuttavia, negli equipaggiamenti più completi e nella lista degli optional a pagamento, si trova il più evoluto portellone ad azionamento elettrico, mosso da servomotori. Questo sistema può essere aperto e chiuso tramite diverse modalità, come la maniglia esterna del bagagliaio, un pulsante sul telecomando o un altro pulsante posizionato sulla plancia di bordo.

Un esempio emblematico del funzionamento di questo sistema è offerto dalla Nissan X-Trail, il cui portellone elettrico è stato scelto per illustrarne i meccanismi.

Funzionamento Dettagliato del Portellone Elettrico

Il bagagliaio ad apertura elettrica della Nissan X-Trail, come in molti altri modelli, può essere utilizzato in modalità completamente automatica o riportato alla funzione manuale. Quest'ultima opzione si rivela particolarmente utile quando ci si muove in spazi ristretti o quando il portellone potrebbe incontrare degli ostacoli, prevenendo danni o malfunzionamenti.

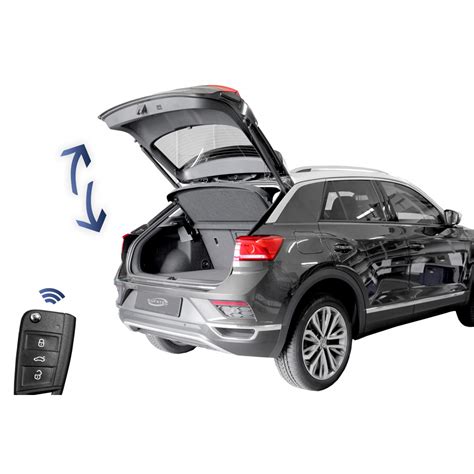

Una volta premuto il pulsante sulla maniglia posteriore, il portellone si solleva con un ritmo costante, seppur non rapidissimo. Questa caratteristica è vantaggiosa, specialmente quando, premendo il pulsante di chiusura, si ha la possibilità di allontanarsi rapidamente dall'auto o salire a bordo, sapendo che il movimento si concluderà a breve e in sicurezza.

Ancora più pratico è il sistema di apertura "senza mani" o "hands-free". Con le chiavi in tasca, è possibile azionare il portellone semplicemente muovendo un piede davanti al sensore posto nella parte bassa del paraurti posteriore. Questa funzionalità è particolarmente utile quando si hanno entrambe le mani impegnate con borse o altri oggetti da caricare nel bagagliaio.

Vantaggi e Destinatari del Portellone Elettrico

Il portellone elettrico offre numerosi vantaggi che ne giustificano la crescente popolarità:

• Comodità in caso di pioggia: Consente di aprire il portellone a distanza con un certo anticipo e richiuderlo rapidamente, correndo all'interno dell'auto per evitare di bagnarsi.
• Mani libere: È estremamente utile quando si hanno entrambe le mani occupate, permettendo di caricare o scaricare oggetti senza dover appoggiare ciò che si trasporta.
• Accesso da remoto: Si può rimanere comodamente seduti al volante mentre qualcun altro deve prendere o riporre qualcosa nel vano di carico.
• Facilità d'uso per tutti: Utile per persone con mobilità ridotta o per chi ha difficoltà a raggiungere il portellone per l'apertura manuale.

I clienti ideali per questo dispositivo sono coloro che abitano in luoghi particolarmente piovosi, chi è solito caricare molti oggetti o chi cerca un livello di comfort superiore. È importante considerare, tuttavia, la relativa lentezza del meccanismo rispetto all'apertura manuale e il maggior numero di componenti aggiuntivi soggetti a usura, che potrebbero richiedere manutenzione.

La Serratura del Portellone Posteriore: Un Componente Essenziale

Nel mondo dei ricambi auto, le serrature del portellone posteriore rappresentano un componente tanto discreto quanto fondamentale. Si tratta di un meccanismo indispensabile per la sicurezza, la funzionalità e la comodità d’uso del veicolo. La serratura del portellone posteriore è un dispositivo di chiusura che consente di bloccare e sbloccare il vano bagagli. Si trova all’interno del portellone e si aggancia a un perno o gancio fisso montato sulla carrozzeria. Nelle auto moderne, la serratura non è più un semplice componente meccanico, ma spesso include elementi elettronici e attuatori elettrici che comunicano con la centralina della chiusura centralizzata. Questo permette funzioni come l’apertura tramite telecomando, pulsante interno o sensori keyless.

Evoluzione delle Serrature del Portellone

Per comprendere appieno come funziona una serratura del portellone, è necessario considerare la differenza tra i modelli più datati e quelli moderni.

• Serrature Meccaniche Tradizionali: Le auto prodotte fino a qualche anno fa utilizzavano serrature interamente meccaniche. In questi casi, l’apertura avveniva inserendo la chiave nella toppa o tirando una maniglia. Una serie di leve e molle interne azionava il gancio di chiusura che rilasciava il portellone. Esempi di questa tipologia si trovano su modelli come la Fiat Panda 169 o la Opel Corsa C, dove l’apertura e la chiusura avvengono interamente in modo manuale, con un semplice gancio a scatto azionato dalla chiave o dalla maniglia.

• Serrature Elettromeccaniche: Con l’avvento dell’elettronica, molte vetture hanno adottato serrature elettromeccaniche. In queste, un piccolo motorino o attuatore si occupa di sbloccare la chiusura al segnale della centralina. Quando si preme il pulsante sul telecomando o quello integrato nel portellone, il sistema invia un impulso elettrico che libera il fermo. Questa tipologia è oggi presente su moltissimi modelli di auto, come la Ford Focus, la Nissan Qashqai o la Peugeot 308, e consente l'apertura tramite pulsante o telecomando, spesso anche a distanza.

• Serrature con Apertura Automatica/Motorizzata: Nelle versioni più moderne e sofisticate, come sui SUV di fascia alta quali la BMW X5 o l'Audi Q5, la serratura lavora in sinergia con sensori e attuatori elettrici che consentono l’apertura automatica o “hands-free”, come visto per il portellone elettrico. Basta un gesto del piede sotto il paraurti per far sollevare il portellone. Esempi si trovano su modelli come la Mercedes GLC o la Range Rover Evoque, dove il portellone può aprirsi e chiudersi automaticamente premendo un tasto o tramite un sensore di movimento.

• Serrature Integrate con Sensori/Telecamere: Nei modelli più recenti e tecnologicamente avanzati, si trovano serrature integrate con sensori o telecamere. Alcuni veicoli, come la Tesla Model Y o la BMW Serie 3 Touring, integrano la serratura con la telecamera posteriore, rendendo il gruppo un componente multifunzionale. Questo tipo di serratura comunica costantemente con la centralina e può rilevare anomalie in tempo reale, mostrando un avviso sul display di bordo.

Problemi Comuni e Manutenzione della Serratura del Portellone

Come ogni componente meccanico ed elettronico, anche la serratura del portellone è soggetta a usura e deterioramento nel tempo. Comprendere i problemi più frequenti e le strategie di manutenzione può aiutare a prolungarne la vita utile e a garantire un funzionamento ottimale.

Problemi Frequenti

Uno dei problemi più frequenti è la serratura che si blocca e non si apre. Ciò accade spesso per l’accumulo di sporco, polvere o umidità che causa ossidazione e blocca i leveraggi interni. Questa situazione può essere particolarmente frustrante, specialmente quando il bagagliaio resta aperto e non è possibile chiuderlo immediatamente.

Un altro difetto comune riguarda la chiusura imperfetta del portellone. Il coperchio può non rimanere ben serrato o vibrare durante la marcia, compromettendo la sicurezza del carico e generando rumori fastidiosi.

Nelle vetture moderne con chiusura centralizzata, si possono verificare anche problemi di natura elettrica o elettronica. Un fusibile bruciato, un cavo interrotto o un connettore ossidato possono impedire la comunicazione tra la centralina e la serratura, rendendo impossibile aprire o chiudere il portellone tramite telecomando o pulsanti interni. In alcuni casi, come riportato da utenti con problemi simili su Audi A4 B8, anche se la luce del pulsante è accesa, il meccanismo potrebbe non funzionare a causa di un cavo tranciato nel fascio che collega l'abitacolo al portellone.

Infine, la comparsa di rumori anomali, cigolii o scatti durante l’apertura può essere un campanello d’allarme. Spesso questi sintomi indicano una scarsa lubrificazione o l’inizio di corrosione nei punti di movimento, segnalando la necessità di un intervento.

Manutenzione Periodica

Una manutenzione periodica può prolungare sensibilmente la vita della serratura del portellone. È buona abitudine:

• Mantenere pulita la zona del gancio e del meccanismo, rimuovendo polvere, sabbia o residui di sporco.
• Asciugare bene la zona del portellone dopo il lavaggio dell’auto per evitare che l’acqua ristagni nel meccanismo interno, prevenendo l'ossidazione.
• Verificare la chiusura dopo un urto posteriore, anche leggero. Un portellone leggermente disallineato può mettere sotto sforzo la serratura e provocarne l’usura prematura.
• Lubrificare periodicamente i componenti meccanici esposti con prodotti specifici per auto.

L'Interruttore del Portellone Elettrico: Un Componente Chiave

Nei moderni sistemi elettronici automobilistici, l'interruttore del blocco della porta, che include anche quello del portellone, è uno dei componenti chiave del sistema di chiusura. Questo interruttore rileva principalmente lo stato bloccato o sbloccato delle porte e converte le azioni meccaniche in segnali elettrici che vengono trasmessi al sistema di controllo del veicolo.

Principio di Funzionamento dell'Interruttore

Un interruttore della serratura della porta automobilistica è un interruttore di rilevamento dello stato utilizzato nei sistemi di chiusura delle portiere delle automobili. La sua funzione principale è rilevare i movimenti meccanici del meccanismo di chiusura della porta e convertirli in segnali elettrici, che vengono poi trasmessi al sistema di controllo elettronico del veicolo.

Il principio di funzionamento di un interruttore per la serratura della porta di un'auto è essenzialmente quello di ottenere un cambiamento nello stato del circuito attraverso l'attivazione meccanica. Quando la porta si blocca o si sblocca, il collegamento meccanico o la struttura della camma all'interno della serratura della porta si sposta. Questo spostamento agisce sull’attuatore dell’interruttore, innescando la struttura a molla interna. Questo cambiamento di stato del circuito genera un segnale elettrico, che viene trasmesso tramite cablaggio al modulo di controllo della carrozzeria (BCM).

Componenti Chiave dell'Interruttore:

• Sistema di Contatto: È la struttura principale dell'interruttore, responsabile della connessione e della disconnessione del circuito. Gli interruttori di livello automobilistico utilizzano in genere materiali altamente conduttivi come le leghe d'argento per migliorare la conduttività e ridurre l'usura dei contatti. Quando il meccanismo di blocco della porta attiva l'interruttore, i contatti commutano rapidamente tramite una struttura a molla, generando un segnale elettrico stabile.

• Meccanismo dell'Attuatore: È un componente cruciale che collega la struttura meccanica della serratura della porta ai contatti dell'interruttore. Quando il meccanismo di bloccaggio della porta si sposta, preme la leva dell'attuatore, attivando una molla interna che commuta i contatti. Diversi modelli di auto hanno diverse strutture di chiusura delle porte, con conseguenti variazioni nel metodo di attuazione:

  • Attuatore a spinta diretta: La leva dell'attuatore viene spinta direttamente dal meccanismo di blocco della porta per attivare l'interruttore.
  • Attuatore a rulli: All'estremità dell'attuatore viene aggiunta una struttura a rulli, riducendo l'attrito e l'usura meccanica.
  • Attuatore a leva lunga: Una struttura a leva amplifica lo spostamento meccanico, consentendo anche piccoli movimenti della serratura della porta per attivare stabilmente l'interruttore.
  • Attuatore scorrevole: Una struttura scorrevole entra in contatto con il meccanismo di blocco della porta per attivare l'interruttore.

• Alloggiamento e Terminali: L'ambiente interno delle serrature delle portiere delle automobili è complesso, che coinvolgono polvere, umidità, vibrazioni e variazioni di temperatura. Perciò, l'alloggiamento di un interruttore di blocco della portiera di un'auto deve possedere prestazioni protettive superiori. Gli interruttori di alta qualità utilizzano in genere un alloggiamento in plastica tecnica combinato con un design sigillato per garantire resistenza alla polvere, impermeabilità e proprietà resistenti agli urti. Un terminale è l'interfaccia di connessione tra l'interruttore della serratura della portiera di un'auto e l'impianto elettrico del veicolo. I terminali di tipo automobilistico in genere utilizzano rame altamente conduttivo e sono stagno- o argentati per migliorare la resistenza all'ossidazione e la stabilità della conduttività.

Posizione e Funzioni dell'Interruttore

Gli interruttori di blocco portiera sono generalmente installati nella posizione della portiera, nella zona interna o esterna di ciascuna portiera del passeggero e nella maniglia di rilevamento intelligente della portiera (e del portellone posteriore). Tramite un connettore, formano un circuito di comunicazione con il Modulo di Controllo della Carrozzeria (BCM). Una volta attivato, trasmette un segnale per controllare il bloccaggio o lo sbloccaggio.

Nel sistema di porte intelligenti, l'interruttore di blocco portiera può anche essere combinato con moduli di accesso senza chiave, illuminazione delle porte, blocco bambini e altre funzioni per ottenere un'identificazione intelligente e un feedback operativo. La funzione principale dell'interruttore di blocco portiera è quella di fungere da sorgente di attivazione del "segnale di controllo del blocco" dell'intero veicolo. Non si limita a convertire l'azione fisica dell'utente in un segnale elettrico, ma ha anche l'importante compito di fornire un feedback sullo stato del blocco portiera e garantire la sicurezza del veicolo. Nel sistema intelligente, può anche essere collegato al modulo di riconoscimento delle chiavi dell'auto per realizzare funzioni avanzate come l'accesso senza chiave e il blocco automatico. Allo stesso tempo, supporta la logica di collegamento multi-porta per garantire che le altre porte possano rispondere in modo sincrono dopo l'azionamento del conducente.

Per le case automobilistiche, un interruttore di blocco porta instabile influirà direttamente sull'esperienza utente e potrebbe persino causare reclami o rischi di richiamo da parte dei proprietari di auto. Pertanto, la scelta di un interruttore di blocco porta affidabile è fondamentale per la sicurezza e la reputazione sul mercato dell'intero veicolo.

Il Motoriduttore del Portellone Posteriore

Il portellone elettrico funziona grazie a un sistema composto da motori e ingranaggi che ne consentono l'apertura e la chiusura automatica. Un componente cruciale in questo meccanismo è il motoriduttore, come quelli prodotti da ZHAOWEI, che rappresentano un prodotto dell'era 4.0 dei portelloni posteriori delle automobili.

Principio di Funzionamento dell'Asta di Supporto Elettrica

L'asta di supporto del portellone elettrico comprende parti elettriche e meccaniche. La parte elettrica è composta da un motore DC (corrente continua), un interruttore per il controllo del sollevamento, un'alimentazione DC, un fusibile e un cavo. La struttura di base del portellone elettrico è costituita da due tiranti, o aste di supporto.

L'asta di supporto del portellone elettrico è composta da una camera d'aria e da una camera d'aria (un tubo interno e un tubo esterno). La vite di comando nel tubo interno è azionata da un riduttore, che è fissato su un dado sul tubo esterno. La leva del portellone elettrico apre e chiude la molla del cofano del bagagliaio tramite due bielle azionate da motori elettrici. Per quanto riguarda le operazioni dell'elica elettrica, l'elettromandrino interno all'elica comanda l'azione di sostegno della molla del tronco. Il motoriduttore utilizzato per il portellone elettrico deve avere una coppia elevata, un'elevata efficienza, una bassa rumorosità e un funzionamento regolare per garantire un'operazione fluida e affidabile.

In alcuni sistemi, l'apertura del portellone non è squisitamente elettrica, ma utilizza un sistema di mollette di ritenuta presenti nei pistoni idraulici. Il comando elettrico agisce sulla serratura del portellone e una volta sbloccata, le mollette tirano su il portellone. Per la chiusura, il pezzo rotto potrebbe essere un componente specifico che effettivamente richiude il portellone. Il consenso alla centralina arriva, quindi si pensa alla sostituzione del solo componente, un intervento che può costare un centinaio di euro e richiede un paio d'ore di tempo. Quando si preme "chiudi", il comando attiva il rilascio verso il basso del portellone che scende lentamente.

Ricambi e Compatibilità

Quando si deve sostituire la serratura del portellone o un suo componente, è fondamentale verificare la compatibilità con il modello e l’anno dell’auto, oltre al codice OEM (Original Equipment Manufacturer) del ricambio originale. Nei negozi di ricambi auto online o nei marketplace, è possibile utilizzare i filtri per marca e modello per individuare facilmente la serratura corretta. Ad esempio, per una Fiat 500L del 2016, basterà cercare una “serratura portellone posteriore compatibile con codice OEM 51939199”. Scegliere una serratura di qualità equivalente all’originale è sempre la scelta più sicura per garantire affidabilità e durata nel tempo.

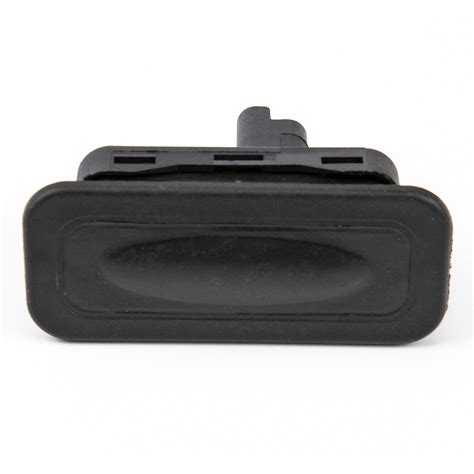

Esistono anche ricambi aftermarket, come il pulsante di apertura portellone compatibile con Audi A1, Skoda Fabia, Roomster, Yeti e VW Golf, con numero di parte 5J0827566E. Questi ricambi sono progettati per essere compatibili con l'originale, offrendo qualità comparabile e una garanzia, solitamente di 12 mesi, a un prezzo più vantaggioso. È sempre consigliabile chiedere conferma al venditore in caso di incertezza sulla compatibilità.

Altri Microinterruttori nei Sistemi Automobilistici

Oltre alle serrature delle portiere e del portellone, i microinterruttori sono utilizzati in diverse altre applicazioni automobilistiche, giocando un ruolo cruciale per la funzionalità e la sicurezza del veicolo.

• Microinterruttori per la regolazione del sedile dell'auto: Il sistema di regolazione del sedile solitamente contiene diversi microinterruttori per controllare il movimento in avanti e indietro del sedile, l'inclinazione dello schienale, la regolazione dell'altezza e altre funzioni. Il conducente aziona il pannello di controllo e il microinterruttore attiva il motore, consentendo la regolazione precisa della posizione del sedile.

• Microinterruttore del cofano: Il microinterruttore si trova nel meccanismo di chiusura del cofano e controlla se il vano motore è completamente chiuso. Se il cofano non è chiuso correttamente, il microinterruttore del cofano scatta, e viene collegato al sistema di controllo centrale per emettere un avviso, invitando il conducente a controllare la serratura del cofano.

• Microinterruttore porta posteriore (bagagliaio): Questo microinterruttore viene utilizzato per controllare l'apertura, la chiusura o il rilevamento dello stato del portellone posteriore elettrico ed è un componente di rilevamento chiave del sistema intelligente del portellone posteriore. Solitamente è integrato nel pulsante del portellone posteriore o nella struttura del cilindro della serratura e realizza un controllo di azionamento ad alta potenza tramite un segnale di attivazione a corsa breve. Poiché il portellone posteriore è spesso esposto a vento, pioggia e vibrazioni, la capacità di protezione, la stabilità di funzionamento e la durata dell'interruttore sono molto elevate.

Questi microinterruttori, come la serie Unionwell G16 e G303, sono progettati specificamente per le applicazioni automobilistiche, con caratteristiche come protezione IP67 contro acqua e polvere, contatti metallici ad alta resistenza, un ampio intervallo di temperatura di esercizio e certificazioni di settore che ne attestano l'affidabilità e la durabilità.
