L'invertitore marino è un componente cruciale nelle imbarcazioni, responsabile della trasmissione della potenza dal motore all'elica e del controllo della direzione di rotazione, permettendo l'avanzamento, la retromarcia e la messa in folle. La sua integrità è fondamentale per la sicurezza e l'efficienza della navigazione. Questo articolo esplora le caratteristiche e le problematiche comuni relative agli invertitori, con un focus sul modello HS45A e sulle soluzioni specifiche per i motori Volvo Penta.
La Complessa Meccanica degli Invertitori: Caso del Volvo Penta MS2 L-E
Un caso emblematico di problemi all'invertitore è quello riscontrato su un Volvo Penta MS2 L-E del 2000. Dopo che la barca era stata appena rimessa in acqua dopo la carena, si è verificato un blocco in retromarcia, causando non poco panico. La diagnosi iniziale di un meccanico locale ha indicato la necessità di sostituire la coppia conica, con un costo stimato di 1.000 €. Tuttavia, una volta aperto l'invertitore, è emerso che i pezzi da sostituire erano molti di più, facendo lievitare la spesa a 3.000 € per i ricambi, a cui si aggiungevano 500 € di manodopera e l'IVA. Questa situazione ha sollevato il dubbio sulla convenienza di una riparazione rispetto alla sostituzione dell'intero motore, considerando che un motore da 22Hp può costare circa 13.000 €.
La ricerca di alternative ha portato a considerare altre officine specializzate, come la B&B Service di Voghera, nota per la rettifica degli invertitori. Questa esperienza sottolinea la difficoltà di doversi confrontare con un unico meccanico monopolista in zona, una situazione che spesso limita le opzioni e può portare a costi elevati.
Nonostante la ricerca di invertitori compatibili in Europa a circa 1.000 €, questi si sono rivelati inadatti. Alla fine, si è proceduto con la riparazione, con una spesa totale di 4.500 € per tutti i pezzi di ricambio. Tuttavia, dopo il rimontaggio dell'invertitore, il problema persisteva: la retromarcia rimaneva ingranata e si faceva molta fatica a mettere in folle.
INVERTITORE ELETTRICO
L'Errore Umano e la Diagnosi Errata: Il Ruolo dell'Elica Jprop

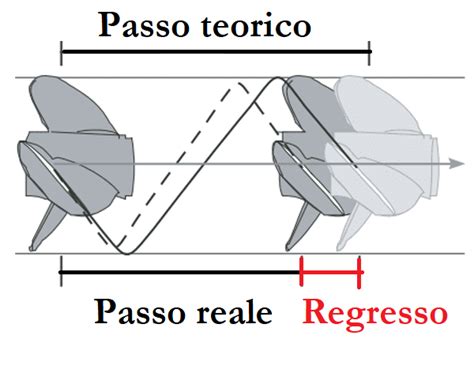

La persistenza del problema ha portato il meccanico a interrogarsi sull'elica, ipotizzando un errato rimontaggio della jprop da parte di chi aveva eseguito la carena. Questa intuizione si è rivelata fondata. Il responsabile della carena, dopo essere stato contattato, ha ammesso il proprio errore: nel rimontare la jprop dopo averla smontata per ingrassarla, non si era accorto che il meccanismo che regola il passo delle pale si era spostato in avanti, bloccandole quasi a bandiera. Questa condizione ha creato una sorta di "elica sovraccarica" che impediva all'invertitore di disinnestare correttamente la retromarcia. La sostituzione dell'elica jprop con un'elica di rispetto a pale fisse ha risolto il problema.
Questo episodio evidenzia come un problema apparentemente legato all'invertitore possa in realtà dipendere da un'errata installazione di altri componenti, come l'elica. La correttezza e l'onestà del tecnico che ha ammesso l'errore sono state un aspetto positivo in una situazione altrimenti frustrante e costosa. Tuttavia, rimane la questione della spesa inutile sostenuta per la riparazione dell'invertitore, che avrebbe potuto essere evitata con una diagnosi più accurata fin dall'inizio.
È fondamentale comprendere che, quando la frizione dell'invertitore "apre", indipendentemente dal passo dell'elica, dal suo senso di rotazione o dall'inclinazione delle pale, la trasmissione del moto deve cessare. Se ciò non avviene, come nel caso di un'elica "supercarica" che impedisce il corretto disinnesto, il problema non risiede necessariamente nell'invertitore stesso, ma in fattori esterni che ne compromettono il funzionamento.
Problemi Comuni agli Invertitori Volvo Penta e la Ricerca di Ricambi
Un problema similare riguarda gli invertitori Volvo Penta di un motore 2003b, dove una perdita di olio dall'invertitore e la difficoltà ad ingranare la retromarcia hanno suggerito un problema alla coppia conica o al cono di slittamento. Questo "aggegetto" di circa 500 grammi ha un costo elevato, quasi 700 euro, secondo quanto riferito dal meccanico. La ricerca di ricambi più economici, magari tramite tornitura da parte di aziende specializzate, diventa una priorità per molti proprietari di imbarcazioni.
La disponibilità di ricambi in Italia, oltre ai siti svedesi della Volvo, è un aspetto che interessa molti, soprattutto per pezzi specifici come il cono di slittamento. Le esperienze condivise tra i naviganti su questi argomenti sono preziose per trovare soluzioni economiche e affidabili.
INVERTITORE ELETTRICO
L'Invertitore Marino Idraulico ZF 45A (HSW450A): Caratteristiche e Specifiche
L'invertitore marino idraulico ZF 45A (HSW450A), precedentemente noto come Hurth HSW450A, rappresenta una soluzione affidabile e performante nel panorama degli invertitori. Questo modello, che può essere trovato con un prezzo attuale di 3.839,41 € rispetto a un prezzo originale di 4.799,27 €, si distingue per le sue caratteristiche tecniche e la robustezza.
Specifiche Tecniche:
- Rapporto di riduzione: Marce avanti e indietro 2.435:1.
- Flangia di uscita: Angolata di 8°.
- Sistema di frizione: Idraulica multidisco.
- Potenza massima motore per uso diporto:
- 2800 rpm: 132 Kw / 177 Hp
- 3300 rpm: 155 Kw / 209 Hp
- 3800 rpm: 179 Kw / 240 Hp
- Peso a secco: 28 Kg / 62 lb.
- Quantità olio: 2.5 litri.
Dimensioni (in millimetri e pollici):
- A: 125.5 mm / 4.94 inch
- B1: 157.5 mm / 6.2 inch
- B2: 157.5 mm / 6.2 inch
- H1: 78.5 mm / 3.09 inch
- H2: 270 mm / 10.63 inch
- L0: 305 mm / 12.01 inch
- L1: 227.7 mm / 8.96 inch
- L2: 65 mm / 2.56 inch
- L3: 11 mm / 0.43 inch
Optional:
Per ottimizzare l'installazione e la funzionalità, sono disponibili diversi optional da richiedere in fase di conferma ordine:
- Campana di accoppiamento motore
- Parastrappi
- Staffa supporto cavo
Note per l'Installatore:
Un aspetto critico da considerare durante l'installazione è l'incompatibilità torsionale. Questa può causare danni ai componenti dell'invertitore, inclusa la rottura, e generare rumorosità alla trasmissione, specialmente al minimo dei giri del motore. È fondamentale che ZF Marine non si assuma la responsabilità per rumorosità o danni all'invertitore, al giunto o ad altre parti della trasmissione prodotti da vibrazioni dovute a incompatibilità torsionale. Questo sottolinea l'importanza di una corretta progettazione e installazione dell'intero sistema di propulsione.
Manutenzione Essenziale: Il Filtro Olio Orbitrade per Invertitori HS Volvo Penta
Una manutenzione regolare è la chiave per prolungare la vita dell'invertitore e garantirne il funzionamento ottimale. Il filtro olio Orbitrade 3582048 / 3582069 è un componente essenziale progettato specificamente per gli invertitori della serie HS Volvo Penta nei motori entrobordo.
Funzione del Filtro Olio:
Il filtro ha il compito di mantenere pulito l'olio di trasmissione, impedendo a sporco, particelle metalliche e impurità di circolare nel sistema. Questa azione è cruciale per diversi motivi:
- Funzionamento più regolare: Un olio pulito assicura che i componenti interni dell'invertitore, come le frizioni e gli ingranaggi, lavorino senza attriti anomali.
- Minore usura: La rimozione delle particelle abrasive riduce significativamente l'usura dei componenti meccanici, preservando l'integrità strutturale dell'invertitore.
- Maggiore sicurezza: Un sistema di trasmissione pulito e ben lubrificato contribuisce alla sicurezza generale della navigazione, riducendo il rischio di guasti improvvisi.
Raccomandazioni per la Manutenzione:
È fondamentale sostituire regolarmente il filtro olio, sempre in concomitanza con il cambio olio nell'invertitore. È necessario seguire gli intervalli di manutenzione indicati nel manuale Volvo Penta e assicurarsi di utilizzare il corretto tipo di olio per trasmissioni, come raccomandato dal produttore. Orbitrade offre ricambi che eguagliano la qualità dell'originale, fornendo un'alternativa affidabile per la manutenzione.
La mancata osservanza di questi intervalli di manutenzione può portare a un accumulo di detriti nell'olio, compromettendo la lubrificazione e accelerando l'usura dei componenti, potenzialmente causando guasti costosi e pericolosi.
INVERTITORE ELETTRICO
Considerazioni Finali sulla Scelta e Manutenzione
La gestione degli invertitori marini, in particolare per marchi come Volvo Penta, richiede attenzione e competenza. Dalla diagnosi iniziale dei problemi alla scelta dei ricambi e alla manutenzione ordinaria, ogni fase è cruciale. La storia del Volvo Penta MS2 L-E e dell'elica jprop evidenzia l'importanza di una diagnosi accurata che consideri tutti i componenti del sistema di propulsione.
La disponibilità di invertitori come lo ZF 45A, con le sue specifiche tecniche e le opzioni di personalizzazione, offre soluzioni performanti per diverse esigenze. Parallelamente, la manutenzione preventiva, come la sostituzione regolare del filtro olio Orbitrade, è un investimento minimo che può prevenire problemi maggiori e prolungare la vita utile dell'invertitore, garantendo una navigazione sicura e senza intoppi.
La ricerca di alternative ai ricambi originali, soprattutto per componenti costosi come il cono di slittamento, è una pratica comune tra i proprietari di imbarcazioni, ma deve essere sempre bilanciata dalla garanzia di qualità e compatibilità per evitare ulteriori problemi. La collaborazione tra professionisti qualificati e la condivisione di esperienze tra naviganti sono risorse inestimabili per affrontare al meglio le sfide legate alla manutenzione e riparazione degli invertitori marini.
