Personalizzare l'illuminazione del tachimetro della Toyota Aygo: Una guida dettagliata

La Toyota Aygo, un'auto compatta nota per il suo design moderno e l'efficienza, offre ai proprietari la possibilità di personalizzare vari aspetti del veicolo, inclusa l'illuminazione del cruscotto. Sebbene il manuale utente della Toyota Aygo (2017) copra una vasta gamma di argomenti, dalla gestione dei sistemi audio alla manutenzione del veicolo, le istruzioni specifiche per la modifica dell'illuminazione del tachimetro potrebbero non essere immediatamente evidenti. Questa guida si propone di fornire istruzioni dettagliate e consigli pratici per coloro che desiderano personalizzare l'illuminazione del proprio tachimetro Toyota Aygo, rendendo l'operazione più accessibile e meno rischiosa.

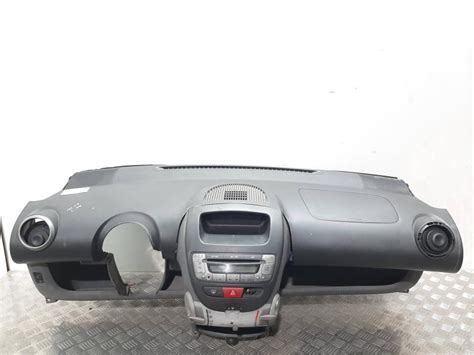

Comprendere il Cruscotto della Toyota Aygo

Prima di intraprendere qualsiasi modifica, è fondamentale comprendere la struttura del cruscotto della Toyota Aygo. Il cruscotto ospita una serie di indicatori essenziali per la guida, tra cui il tachimetro, il contagiri, l'indicatore del livello del carburante e varie spie di avvertimento. La funzionalità del tachimetro, in particolare, è cruciale per la sicurezza e la conformità alle normative stradali. È importante notare che, in alcuni casi, potrebbe essere possibile passare da un tachimetro analogico a uno digitale, sebbene le istruzioni specifiche per questa funzione non siano sempre chiaramente delineate nel manuale utente.

Il manuale della Toyota Aygo (2017) fornisce una panoramica generale delle funzioni del cruscotto. Questo include "How to read the gauges and meters, the variety of warning lights and indicators, etc.". La comprensione di questi elementi è il primo passo per qualsiasi intervento di personalizzazione o manutenzione.

Preparazione per la Modifica dell'Illuminazione

La modifica dell'illuminazione del tachimetro comporta la rimozione e la manipolazione di componenti elettronici delicati. Pertanto, una preparazione accurata è essenziale per garantire il successo dell'operazione e prevenire danni.

Strumenti Necessari:

• Cacciaviti di varie dimensioni (inclusi quelli a testa piatta)
• Bussole da 10 mm
• Attrezzi per fare leva (delicati, come una forchetta o un piccolo cacciavite a testa piatta, con materiale protettivo sottostante)
• Saldatore e stagno
• Succhiastagno o garza dissaldante in rame
• Nuovi LED (si consiglia di utilizzare LED SMD 3528 blu o del colore desiderato, simili a quelli originali per compatibilità)
• Pinzette di precisione
• Guanti antistatici (raccomandati)

Precauzioni Importanti:

• Scollegare la batteria: Prima di iniziare qualsiasi lavoro sul cruscotto, è fondamentale scollegare il terminale negativo della batteria dell'auto per evitare cortocircuiti e danni ai componenti elettronici.
• Ambiente di lavoro: Lavorare in un'area ben illuminata e priva di elettricità statica.
• Delicatezza: Tutte le operazioni di smontaggio e rimontaggio devono essere eseguite con la massima delicatezza per evitare di rompere componenti in plastica o danneggiare la scheda elettronica.
• Orientamento dei LED: Prestare particolare attenzione al verso di saldatura dei nuovi LED, poiché non sono tutti uguali e un montaggio errato impedirà la loro accensione.

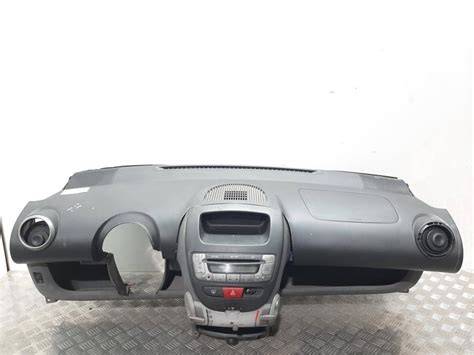

Procedura di Smontaggio del Cruscotto

La rimozione del cruscotto è un processo che richiede pazienza e attenzione ai dettagli. Le istruzioni fornite da esperienze di altri utenti (come quelle attribuite a "ryudragon86") delineano i passaggi chiave:

Passo 1: Rimozione delle Viti di FissaggioIdentificare e svitare le tre viti che fissano la calotta del volante. Due di queste si trovano dietro il volante, mentre la terza è situata sul gambo inferiore che collega il contagiri alla calotta. Girare il volante a destra e a sinistra può aiutare a localizzarle.

Passo 2: Accesso al ContachilometriUna volta rimosse le viti, il contachilometri sarà visibile. Sarà fissato da tre bulloni da 10 mm, due ai lati inferiori e uno in alto. Rimuovere questi bulloni per liberare il blocco contachilometri.

Passo 3: Scollegamento dei ConnettoriCon il contachilometri più libero, sarà necessario scollegare tutti i connettori presenti sul retro. Questi connettori sono dotati di una linguetta centrale che deve essere premuta mentre si tira delicatamente il connettore. Utilizzare un leggero gioco laterale può facilitare l'estrazione.

Passo 4: Rimozione del Blocco Contagiri e ContachilometriDopo aver scollegato tutti i connettori, l'intero blocco del contagiri e del contachilometri potrà essere rimosso completamente.

Modifica dei LED del Tachimetro e Contagiri

Una volta che il blocco del cruscotto è in mano, si può procedere alla sostituzione dei LED. Questa è la fase più delicata e richiede precisione.

Rimozione dell'Ago:Per accedere ai LED sotto gli indicatori, potrebbe essere necessario rimuovere gli aghi del tachimetro e del contagiri. Utilizzare uno strumento sottile (come una forchetta o un cacciavite a testa piatta) facendo molta attenzione a non fare leva solo da un lato, per evitare di romperli. Sollevare l'ago delicatamente verso l'alto.

Dissaldatura dei Vecchi LED:I LED da sostituire sono tipicamente saldati sulla scheda elettronica. Utilizzare un saldatore per scaldare le piazzole dei piedini del display e un succhiastagno o una garza dissaldante per rimuovere lo stagno in eccesso. Il metodo del succhiastagno è spesso considerato più veloce e semplice. È fondamentale pulire accuratamente le basi dei LED saldati prima di procedere.

Saldatura dei Nuovi LED:

• Tipo di LED: Assicurarsi che i nuovi LED siano dello stesso tipo di quelli originali (es. LED SMD 3528) per garantire la corretta dimensione e compatibilità elettrica.
• Orientamento: Questo è il passaggio più critico. I LED hanno una polarità e devono essere saldati nel verso corretto per funzionare. Un LED saldato al contrario non si accenderà. Solitamente, sui LED SMD è presente una piccola marcatura (un punto o una tacca) che indica il pin negativo.
• Precisione: Utilizzare una quantità minima di stagno per evitare grumi o che i nuovi LED risultino inclinati. La precisione è fondamentale per un corretto funzionamento e un aspetto uniforme.

Riassemblaggio dei Connettori del Display:Dopo aver saldato i nuovi LED, sarà necessario reinserire i pin del display nella scheda. Assicurarsi che le piazzole siano pulite da eccesso di stagno. Reinserire delicatamente i pin nei loro alloggiamenti.

Saldatura dei Pin del Display:Risaldate i pin del display sulla scheda, prestando la massima attenzione a non creare ponti di stagno tra piazzole adiacenti, poiché ciò potrebbe causare malfunzionamenti al display stesso.

Personalizzazione del Contagiri

Il contagiri può essere smontato in modo simile al contachilometri. La cornice grigia va ruotata in senso antiorario, il vetrino protettivo rimosso e quindi gli aghi estratti con la stessa cautela. Ci sono viti che collegano il contagiri alla plastica bianca e un connettore interno da scollegare. Anche in questo caso, dissaldare i vecchi LED e risaldare quelli nuovi seguendo le stesse precauzioni.

È possibile che il LED che illumina la lancetta del contagiri possa essere sostituito con un colore diverso per un effetto estetico personalizzato. Alcuni utenti hanno notato che un LED di colore diverso può produrre un effetto "rosa" sulla lancetta.

Rimontaggio del Cruscotto

Il rimontaggio del cruscotto avviene seguendo la procedura inversa dello smontaggio.

Passo Finale:

• Reincastrare la scheda del cruscotto nel pezzo di plastica bianca.
• Ricollegare la scheda al connettore del pezzo marrone.
• Posizionare le viti che aiuteranno a fissare saldamente il tutto.
• Rimontare le viti di fissaggio del cruscotto.
• Ricollegare tutti i connettori precedentemente staccati.
• Ricollegare il terminale negativo della batteria.

È consigliabile rimontare il cruscotto senza il display LCD inizialmente, per verificare che tutte le modifiche all'illuminazione funzionino correttamente prima di affrontare il delicato passaggio del riallineamento e saldatura dei pin del display.

Considerazioni Aggiuntive e Risoluzione Problemi

• Durata dell'Operazione: L'intera operazione può richiedere mezza giornata, dato che è considerata difficile e rischiosa. La macchina è inutilizzabile senza un cruscotto funzionante, quindi è importante pianificare adeguatamente.
• Problemi di Visualizzazione: Se sullo schermo LCD compaiono scritte o segni strani dopo il rimontaggio, ciò non significa necessariamente che sia rotto. Spesso è dovuto a un non corretto riallineamento dei pin del display.
• Alternative di Illuminazione: Si possono utilizzare LED di diversi colori per creare effetti personalizzati. Ad esempio, l'uso di LED rossi nelle asticine originariamente arancioni potrebbe produrre un effetto "rosella" o illuminare le aste di rosso, simile a quello visto su altri modelli di auto.
• Manuale Utente: Il manuale utente della Toyota Aygo (2017) è disponibile in inglese e fornisce informazioni generali sul veicolo. Per domande specifiche o risoluzione di problemi, le FAQ o i forum dedicati possono essere risorse preziose.

La personalizzazione dell'illuminazione del tachimetro della Toyota Aygo può essere un progetto gratificante, che aggiunge un tocco personale al proprio veicolo. Tuttavia, è fondamentale procedere con cautela, pazienza e attenzione ai dettagli per garantire un risultato ottimale e sicuro.
