Guida Completa alla Sostituzione delle Lampadine del Quadro Strumenti e della Console Centrale nella Toyota Yaris (Modelli 2003 e Simili)

La manutenzione di un veicolo, soprattutto con il passare degli anni, include spesso la risoluzione di piccoli inconvenienti che, pur non compromettendo la sicurezza di marcia, possono inficiare il comfort e la funzionalità interna. Tra questi, la sostituzione delle lampadine fulminate del quadro strumenti o della console centrale è un compito comune per i proprietari di modelli come la Toyota Yaris 2003. Sebbene possa sembrare un'operazione semplice, come molte attività di bricolage automobilistico, presenta le sue specificità e sfide, richiedendo spesso pazienza e precisione. Questo articolo si propone di fornire una guida dettagliata, basata su esperienze dirette e consigli pratici, per affrontare al meglio questa operazione, distinguendo tra le diverse aree del cruscotto e le loro particolari metodologie di accesso.

L'Importanza dell'Illuminazione Interna

L'illuminazione del quadro strumenti e della console centrale non è meramente estetica; essa è fondamentale per la leggibilità delle informazioni cruciali durante la guida, specialmente di notte o in condizioni di scarsa luminosità. Indicatori di velocità, livello del carburante, temperatura motore, spie di avvertimento e i comandi del climatizzatore devono essere sempre chiaramente visibili. Una lampadina fulminata può non solo essere fastidiosa, ma potenzialmente pericolosa, poiché costringe il conducente a distogliere l'attenzione dalla strada più a lungo per decifrare informazioni scarsamente illuminate. La comprensione del perché queste lampadine possano guastarsi e come sostituirle in modo efficiente è quindi un'abilità preziosa per ogni proprietario di veicolo.

Le Sfide della Sostituzione: Un'Operazione "Davvero Sgradevole"

Molti proprietari di Toyota Yaris, in particolare per i modelli di prima generazione (a cui si riferisce la Yaris 2003), hanno riscontrato difficoltà significative nel tentativo di sostituire le lampadine della console centrale. Un utente ha infatti condiviso la sua esperienza descrivendola come "una operazione davvero sgradevole!". La complessità deriva principalmente dalla necessità di accedere a componenti che non sono progettati per una rapida manutenzione. È un problema comune che si traduce in domande frequenti da parte degli utenti, come: "Salve,qualcuno potrebbe indicarmi come fare per sostituire le lampadine del cruscotto presumibilmente fulminate di una yaris 3a serie? Mi riferisco alle lampadine che dovrebbero illuminare le manopole dell'impianto di areazione. Le manopole sono tre e a due di queste deve essere sostituita la lampadina.In rete non ho trovato nessuna info a parte qualche tutorial per il ricambio di queste su yaris ma di 2a serie (il cui croscotto è diverso)." Questa precisazione sottolinea l'importanza di distinguere tra le diverse generazioni del modello, poiché i layout interni e le procedure di smontaggio possono variare sensibilmente.

Sostituzione delle Lampadine della Console Centrale (Comandi Climatizzatore)

La problematica più comune e spesso più ostica riguarda la sostituzione delle lampadine che illuminano le manopole per la regolazione del condizionatore. Molti, come un utente ha provato a fare, tentano di smontare il pannello, ma dalla parte posteriore spesso non si accede a nulla. Questo indica la necessità di un approccio differente, che richiede un accesso frontale o uno smontaggio più profondo. Un altro utente, con esperienza diretta, ha avvisato: "devi smontare anche le manopole e "sezionarle" fino in fondo… la più difficile è quella caldo/freddo!". Questo suggerisce che l'accesso non è diretto e che alcune manopole potrebbero richiedere uno smontaggio più elaborato rispetto ad altre.

Le domande poste dagli utenti sono chiare: "Ma le lampadine sono 3 cioè una per ogni manopola? E di che tipo sono?". Generalmente, per i comandi del climatizzatore della Yaris di prima generazione, ci si può aspettare una lampadina per ogni manopola principale, per un totale di tre, anche se la loro esatta posizione e il tipo possono variare leggermente. La difficoltà di accesso può far pensare che la rimozione delle manopole sia solo il primo passo di un processo più lungo. "Ciao a tutti, devo sostituire una lampada del cruscotto della Yaris, esattamente quella che illumina la terza manopola del ventilatore e la leva del ricircolo. Sapete quali sono le viti da svitare per togliere il pannello in plastica? Devo forse svitare quelle dietro le tre manopole? Bastano solo quelle per arrivare alle lampadine? Ho provato ma il pannello non sono riuscito a toglierlo inquanto rimaneva incastrato sotto quello a vasca della strumentazione." Questo resoconto evidenzia che la rimozione del pannello di plastica che racchiude i comandi del clima è il vero ostacolo. Spesso, non basta svitare le viti visibili o presenti dietro le manopole, ma è necessario procedere con cautela per non danneggiare i ganci o le clip di fissaggio.

Passaggi Dettagliati per l'Accesso ai Comandi del Climatizzatore:

1. Preparazione e Sicurezza: Prima di iniziare qualsiasi lavoro sull'impianto elettrico di un'auto, è fondamentale scollegare il terminale negativo della batteria per evitare cortocircuiti o danni ai componenti elettronici. Utilizzare attrezzi adeguati, preferibilmente in plastica, per evitare di graffiare o rovinare le superfici interne.
2. Rimozione del Pannello Radio/Console Centrale: Spesso, il pannello che ospita i comandi del climatizzatore è integrato o si sovrappone al pannello della radio o ad altri elementi della console centrale. Potrebbe essere necessario rimuovere prima la radio e le cornici circostanti. Cercare viti nascoste dietro coperture, sotto la leva del cambio (se presente una console centrale estesa) o all'interno di vani portaoggetti. Una volta rimosse le viti, utilizzare attrezzi di leva in plastica per sganciare delicatamente il pannello, prestando attenzione ai cavi e connettori collegati.
3. Accesso alle Manopole e al Gruppo Comandi: Una volta rimosso il pannello principale, si dovrebbe avere un accesso migliore al gruppo dei comandi del climatizzatore. Come accennato, potrebbe essere necessario "sezionare" le manopole, ovvero smontare non solo la parte esterna ma anche i meccanismi interni. Questo passaggio può essere delicato, poiché i meccanismi di regolazione della temperatura (caldo/freddo) o della direzione dell'aria sono spesso collegati tramite cavi o leveraggi fini.
4. Identificazione e Sostituzione delle Lampadine: Le lampadine in questa sezione sono generalmente di tipo "wedge" (a cuneo) o a "twist-lock" (con base a baionetta miniaturizzata), spesso di piccola dimensione (tipo T3, T4, T5, a seconda del modello specifico). Si tratta di piccole lampadine a incandescenza. Per sostituirle, individuare i piccoli supporti, che spesso sono neri o colorati e si trovano sul retro del gruppo comandi. Possono essere svitate con un quarto di giro o semplicemente estratte tirando.

Le Lampadine del Quadro Strumenti (Cruscotto)

Oltre alle luci della console centrale, anche le lampadine del quadro strumenti, che illuminano il tachimetro, il contachilometri e le spie, possono bruciarsi. Un utente ha chiaramente chiesto: "avevo chiesto come si potevano sostituire le spie bruciate del cruscotto….". L'accesso a queste lampadine è generalmente meno complicato rispetto a quelle dei comandi del climatizzatore, ma richiede comunque un approccio metodico. "anch'io mi sto cimentando in questo lavoro e provando a smontare il cruscotto ho notato che la prima lampadina in alto è abbastanza facile da sostituire ma l'ultima non ho proprio idea di come fare." Questa osservazione suggerisce che, anche all'interno del quadro strumenti, la facilità di accesso può variare.

Passaggi Dettagliati per l'Accesso al Quadro Strumenti:

1. Scollegamento Batteria: Anche in questo caso, è fondamentale scollegare il terminale negativo della batteria.
2. Rimozione del Pannello di Copertura: Il quadro strumenti è solitamente circondato da una cornice o un pannello di plastica. Questo pannello è spesso fissato con viti (a volte nascoste sotto coperture) e clip. Con attenzione, svitare le viti e sganciare il pannello usando attrezzi di leva in plastica.
3. Accesso al Quadro Strumenti: Una volta rimosso il pannello di copertura, il quadro strumenti stesso sarà visibile. È solitamente fissato con altre viti (spesso 2-4) al telaio del cruscotto.
4. Estrazione del Quadro Strumenti: Dopo aver rimosso le viti, il quadro strumenti può essere estratto delicatamente. È cruciale fare attenzione ai connettori elettrici sul retro. Questi devono essere scollegati con cura, spesso premendo una linguetta di sicurezza e tirando delicatamente.
5. Identificazione e Sostituzione delle Lampadine: Come descritto da un utente, "ora potete estrarre sempre delicatamente il quadro della strumentazione e vedrete che dietro ci sono dei tappini sporgenti colorati (sono le lampadine) basta dargli 1/4 di giro per svitarle ed estrarle….". Questi "tappini sporgenti colorati" sono i supporti delle lampadine. Le lampadine del quadro strumenti sono tipicamente del tipo a baionetta miniaturizzata (T5, T10 a seconda della potenza e funzione) o LED twist-lock. Possono essere di diverse potenze (es. 1.2W, 2W) a seconda se illuminano la retroilluminazione del display o le spie. La domanda "intendi la retroilluminazione del display???" evidenzia la necessità di distinguere tra le lampadine di retroilluminazione generale e quelle dedicate alle singole spie. Assicurarsi di sostituirle con lampadine dello stesso tipo e potenza per garantire una luminosità uniforme e corretta.

Tipi di Lampadine e Alternative Moderne

Le lampadine utilizzate nei quadri strumenti e nelle console centrali dei veicoli più datati, come la Yaris 2003, sono tipicamente a incandescenza. Sono economiche ma hanno una durata limitata e generano calore. Con l'avanzamento tecnologico, molti si chiedono se sia possibile sostituirle con alternative più moderne.

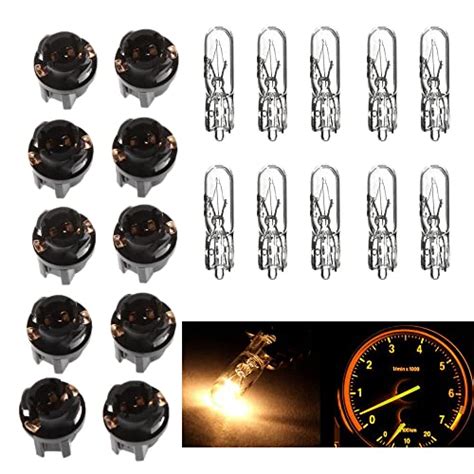

Lampadine a Incandescenza (Originali)

Sono le lampadine standard, spesso con attacco a cuneo (Wedge) o a baionetta miniaturizzata (Twist-Lock). Sono disponibili in diverse dimensioni (es. T3, T4, T5, T10, dove il numero indica il diametro della base in mm) e potenze (es. 1.2W, 2W, 3W). È fondamentale sostituirle con lampadine aventi le stesse specifiche per garantire la compatibilità elettrica e una luminosità appropriata. L'uso di lampadine con potenza eccessiva potrebbe sovraccaricare il circuito o generare un calore eccessivo.

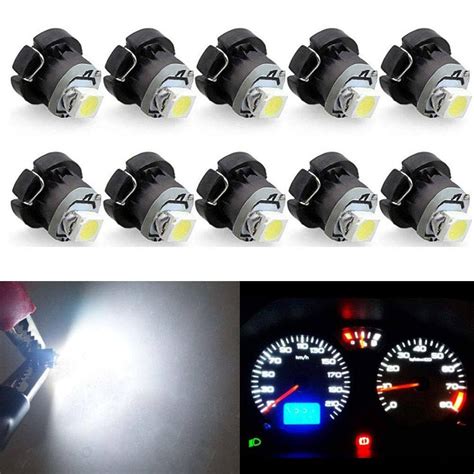

Lampadine LED (Aftermarket)

Molti proprietari scelgono di passare alle lampadine a LED per i seguenti motivi:

• Durata Maggiore: I LED durano molto più a lungo delle lampadine a incandescenza.
• Minore Consumo Energetico: Richiedono meno energia, riducendo il carico sull'impianto elettrico del veicolo.
• Luminosità e Colore: Offrono una luce più brillante e sono disponibili in una gamma di colori diversi, permettendo una personalizzazione dell'illuminazione interna.
• Minore Calore: Generano meno calore, il che è un vantaggio per i componenti in plastica circostanti.

Tuttavia, quando si opta per i LED, ci sono alcune considerazioni:

• Polarità: I LED sono polarizzati, il che significa che devono essere inseriti nel verso giusto. Se non si accendono, è sufficiente ruotarli di 180 gradi.
• Resistori Canbus: Alcuni veicoli più moderni potrebbero richiedere LED "Canbus-ready" per evitare errori nel sistema di bordo, ma per una Yaris 2003, questo è meno probabile che sia un problema.
• Luminosità Eccessiva: Alcuni LED aftermarket possono essere eccessivamente luminosi, il che potrebbe risultare fastidioso. È consigliabile scegliere LED con una luminosità adeguata per l'ambiente del cruscotto.
• Omogeneità della Luce: I LED tendono ad avere un fascio luminoso più direzionale rispetto alle lampadine a incandescenza, che emettono luce a 360 gradi. Questo potrebbe portare a un'illuminazione meno uniforme, con punti più luminosi e aree più scure.

Strumenti Necessari per l'Operazione

Per affrontare la sostituzione delle lampadine in modo efficiente e senza causare danni, è consigliabile avere a portata di mano i seguenti strumenti:

• Cacciaviti: A croce (Phillips) di varie dimensioni e possibilmente a taglio.

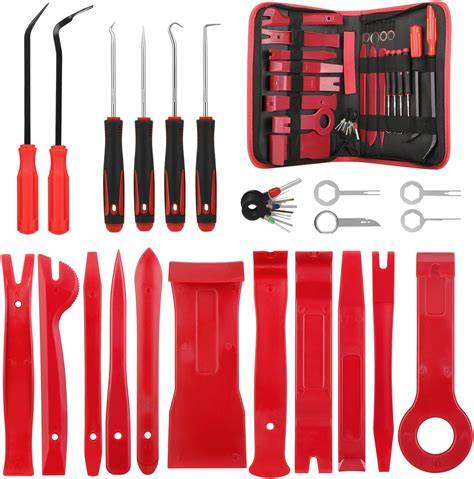

• Attrezzi di Leva in Plastica (Trim Removal Tools): Essenziali per sganciare pannelli e cornici senza graffiarli o danneggiarli.
• Pinzette di Precisione: Utili per maneggiare le piccole lampadine e i loro supporti.
• Guanti da Lavoro: Per proteggere le mani e prevenire impronte sui componenti interni.
• Torcia Frontale o a Mano: Per illuminare le aree meno accessibili.
• Contenitore per Viti e Componenti: Per organizzare le viti e i piccoli pezzi smontati, evitando di perderli.
• Multimetro (Opzionale): Per testare la continuità dei circuiti o la presenza di tensione, utile in caso di problemi più complessi.
• Manuale di Officina del Veicolo (se disponibile): Può fornire schemi dettagliati delle clip e dei punti di fissaggio.

Consigli e Precauzioni Fondamentali

1. Pazienza: Come suggerito dall'esperienza di altri, questa non è un'operazione da fare di fretta. La fretta aumenta il rischio di rompere clip o pannelli.
2. Documentazione Fotografica: Durante lo smontaggio, scattare foto ad ogni passaggio. Questo aiuterà enormemente nella fase di rimontaggio, specialmente per ricordare la posizione di viti, connettori e cavi.
3. Organizzazione: Tenere tutte le viti e i componenti in ordine. Utilizzare piccoli contenitori o nastro adesivo per etichettare le viti in base alla loro provenienza.
4. Delicatezza: I componenti in plastica interni, soprattutto su veicoli più datati, possono essere fragili e soggetti a rottura. Agire sempre con delicatezza, specialmente quando si fanno leva sui pannelli.
5. Test Intermedio: Prima di rimontare completamente tutto, collegare i connettori del quadro strumenti o del gruppo comandi del clima e ricollegare la batteria per testare le nuove lampadine. Questo evita di dover smontare tutto di nuovo se una lampadina non funziona.
6. Ricerca Specifica: Sebbene questa guida sia generale, cercare video tutorial o guide fotografiche specifiche per la Toyota Yaris 2003 (o la sua prima generazione) può fornire dettagli visivi preziosi sulle posizioni esatte di viti e clip. "In rete non ho trovato nessuna info a parte qualche tutorial per il ricambio di queste su yaris ma di 2a serie (il cui croscotto è diverso)." Questa frustrazione evidenzia la necessità di cercare risorse specifiche per la propria versione del veicolo, dato che differenze tra le generazioni sono significative.

Cause Comuni di Guasto delle Lampadine e Troubleshooting

Le lampadine a incandescenza hanno una durata limitata, spesso a causa della rottura del filamento dovuta a vibrazioni, sbalzi di tensione o semplicemente l'usura nel tempo. Tuttavia, un guasto diffuso o ripetuto delle lampadine potrebbe indicare un problema più profondo.

1. Lampadina Fulminata: La causa più comune. Il filamento si rompe e la lampadina non si accende più.
2. Falso Contatto: La lampadina potrebbe non essere inserita correttamente nel suo alloggiamento, o i contatti potrebbero essere ossidati. Pulire i contatti con uno spray specifico per contatti elettrici.
3. Fusibile Bruciato: Se un intero gruppo di luci non funziona (ad esempio, tutte le luci del cruscotto o della console centrale), potrebbe essersi bruciato un fusibile. Consultare il manuale del veicolo per individuare la scatola dei fusibili e sostituire quello appropriato con uno dello stesso amperaggio.
4. Problemi all'Impianto Elettrico: Raramente, guasti più complessi come problemi al cablaggio, al regolatore di tensione o all'alternatore possono causare la bruciatura frequente delle lampadine o malfunzionamenti dell'illuminazione. In questi casi, è consigliabile consultare un elettrauto.

Considerazioni sui Veicoli Più Datati e la Loro Manutenzione

La Toyota Yaris 2003 rientra nella categoria dei veicoli più datati, il che implica alcune specificità nella manutenzione. I materiali plastici interni possono essere più rigidi e fragili a causa dell'esposizione al sole e alle variazioni di temperatura. Le clip e i ganci potrebbero rompersi più facilmente. Per questo motivo, la delicatezza e l'uso di attrezzi specifici sono ancora più importanti. La disponibilità di pezzi di ricambio, come i supporti delle lampadine o interi pannelli, potrebbe essere più limitata rispetto ai modelli più recenti, rendendo la cura durante lo smontaggio ancora più cruciale. La manutenzione regolare, inclusa la sostituzione tempestiva delle lampadine, contribuisce a preservare l'integrità e la funzionalità dell'abitacolo nel tempo.

L'Evoluzione dell'Illuminazione Interna Automobilistica

Dalle lampadine a incandescenza della Yaris 2003 ai moderni sistemi a LED, l'illuminazione interna delle automobili ha fatto passi da gigante. In passato, la maggior parte dei veicoli utilizzava lampadine a incandescenza per tutti gli indicatori e le luci di cortesia. Questi bulbi, sebbene economici, erano soggetti a guasti frequenti e offrivano una luminosità limitata con un colore spesso caldo e giallastro. La loro sostituzione, come dimostrato dalla nostra guida, richiedeva spesso un certo grado di smontaggio e abilità.

Con l'avvento dei diodi a emissione di luce (LED), l'industria automobilistica ha iniziato una transizione significativa. I LED offrono una durata di vita enormemente superiore, un consumo energetico drasticamente ridotto e una maggiore flessibilità nel design, consentendo ai produttori di creare abitacoli con illuminazione più uniforme, colori personalizzabili (come l'illuminazione ambientale) e indicatori più nitidi e brillanti. Molti veicoli attuali utilizzano array di LED integrati nei circuiti stampati dei quadri strumenti e delle console centrali, rendendo la sostituzione di singole "lampadine" un ricordo del passato. In caso di guasto di un singolo LED o di una sezione, spesso è necessario sostituire l'intero pannello o una scheda elettronica. Questo ha spostato la natura della riparazione da un semplice cambio bulbo a una sostituzione di componenti più complessi o l'intervento di un tecnico specializzato.

Per la Toyota Yaris 2003, questa evoluzione significa che, pur potendo aggiornare l'illuminazione con LED aftermarket, il cuore del sistema rimane analogico, e la manutenzione manuale delle lampadine è ancora l'approccio principale per risolvere i problemi di illuminazione. Comprendere questa differenza è cruciale per i proprietari di veicoli più datati, che devono affidarsi a metodi di riparazione più tradizionali rispetto ai veicoli moderni.

Il Ruolo del Fai-da-te e i Limiti del Lavoro Indipendente

Affrontare la sostituzione delle lampadine del cruscotto e della console centrale in autonomia è un ottimo modo per risparmiare sui costi di manodopera e per acquisire una maggiore familiarità con il proprio veicolo. Tuttavia, è importante riconoscere i propri limiti. Se durante lo smontaggio si incontrano difficoltà insormontabili, se si teme di danneggiare componenti delicati o se le lampadine sostituite non funzionano ancora (indicando un problema elettrico più profondo), potrebbe essere il momento di rivolgersi a un professionista. Un meccanico o un elettrauto esperto avrà gli strumenti, le conoscenze e gli schemi elettrici per diagnosticare e risolvere problemi più complessi, garantendo che il lavoro venga eseguito correttamente e in sicurezza. Nonostante la natura "sgradevole" dell'operazione, con la giusta preparazione e attenzione, molti proprietari di Toyota Yaris possono completare con successo la sostituzione delle lampadine, ripristinando la piena funzionalità e l'estetica dell'illuminazione interna del proprio veicolo.
