La scatola dello sterzo è un componente cruciale per la sicurezza e la maneggevolezza di qualsiasi veicolo, e la BMW E46 non fa eccezione. Essendo il cuore del sistema di sterzo, garantisce che i comandi impartiti dal volante si traducano in un movimento preciso delle ruote. Nel tempo, l'usura o danni possono compromettere il suo funzionamento, rendendo necessaria la sua sostituzione. Questa guida dettagliata fornisce un percorso passo-passo per la sostituzione della scatola dello sterzo su una BMW E46, assicurando un intervento corretto e sicuro.
Preparazione e Identificazione del Ricambio
Prima di iniziare qualsiasi intervento, è fondamentale assicurarsi di avere il ricambio corretto e gli strumenti adeguati. Con il veicolo posizionato su un ponte a due colonne, è necessario rimuovere le ruote non motrici per accedere agevolmente ai componenti del sistema sterzante. Una volta estratta la nuova scatola sterzo dalla sua confezione, è indispensabile leggere attentamente la documentazione allegata, che spesso contiene informazioni cruciali specifiche per il modello e il produttore.
Un passaggio critico è il confronto tra la nuova scatola e quella da sostituire. È essenziale verificare che i collegamenti e i punti di fissaggio siano identici. Questa verifica preliminare previene problemi di compatibilità durante l'installazione e assicura che il ricambio sia effettivamente quello adatto alla BMW E46. Una volta accertato che tutto corrisponda correttamente, si può procedere con la fase di smontaggio.
Fasi Preliminari allo Smontaggio
Lo smontaggio della scatola dello sterzo richiede una serie di passaggi specifici e una particolare attenzione ai dettagli. Il primo passo consiste nel bloccare il volante in posizione centrale. Questa operazione è fondamentale per mantenere l'allineamento dello sterzo e facilitare il successivo ricollegamento della colonna dello sterzo alla nuova scatola.
Successivamente, si procede con lo smontaggio dei bracci di sospensione, poiché questi componenti sono interconnessi al sistema sterzante e ne limiterebbero l'accesso. Il processo inizia allentando il dado sul tirante. Una volta allentato il dado, si smonta il collegamento del giunto di supporto esterno. Per separare il giunto di supporto dal giunto della ruota, è necessario svitare il bullone di fissaggio e poi utilizzare un divisore per giunti di supporto, uno strumento specifico progettato per questa operazione. L'uso di attrezzi adeguati previene danni ai componenti circostanti e garantisce un distacco pulito.
Distacco della Colonna dello Sterzo e del Sistema Idraulico
Con l'accesso alla scatola dello sterzo ora facilitato, il passo successivo è individuare il punto in cui la colonna dello sterzo si unisce alla torretta sulla scatola stessa. Qui, è necessario rimuovere il bullone di fissaggio che tiene unite le due parti e, successivamente, sganciarle con cautela. Questa operazione richiede precisione per evitare di danneggiare i millerighi o i meccanismi di accoppiamento.
Il sistema idraulico è un'altra componente fondamentale da scollegare. Si inizia sganciando il gruppo del tubo di raffreddamento dai relativi elementi di fissaggio sulla scatola dello sterzo. È consigliabile pulire gli elementi di fissaggio delle linee di entrata e uscita con un detergente per freni prima di rimuoverli dalla scatola dello sterzo. Questa pulizia previene l'introduzione di contaminanti nel sistema idraulico, che potrebbero causare malfunzionamenti o usura prematura della nuova scatola.
Rimozione della Scatola dello Sterzo Vecchia
Una volta scollegati tutti i componenti ausiliari e il sistema idraulico, si procede con la rimozione fisica della scatola dello sterzo. Questa è fissata al sottotelaio del veicolo tramite due bulloni di fissaggio. Dopo aver rimosso questi bulloni, la scatola può essere estratta, come illustrato nelle guide specifiche per il modello. È importante notare la posizione e l'orientamento della scatola durante la rimozione, in quanto ciò aiuterà nell'installazione della nuova unità.
Installazione della Nuova Scatola dello Sterzo
L'installazione della nuova scatola dello sterzo segue un processo inverso rispetto alla rimozione, ma con alcune attenzioni supplementari. Prima di posizionare la nuova scatola, è cruciale controllare che i segni presenti sulla scatola dello sterzo e sul tappo in gomma siano allineati, come indicato da eventuali frecce gialle o marcature specifiche del produttore. Questo allineamento è essenziale per il corretto funzionamento dello sterzo e per evitare problemi di centratura.
Si procede quindi posizionando la nuova scatola e riposizionando i bulloni che la tengono ferma sul sottotelaio. È di vitale importanza accertarsi che questi bulloni siano serrati correttamente, rispettando le specifiche di coppia fornite dal costruttore del veicolo. Un serraggio insufficiente potrebbe compromettere la stabilità e la sicurezza, mentre un serraggio eccessivo potrebbe danneggiare i filetti o i materiali.
Come sostituire testine sterzo BMW E46 [VIDEO TUTORIAL DI AUTODOC]
Ricollegamento del Sistema Idraulico e della Colonna dello Sterzo
Il ricollegamento delle linee di entrata e uscita del sistema idraulico deve essere eseguito con estrema cautela per evitare contaminazioni. È consigliabile ricollegare le linee una per volta, rimuovendo un solo tappo di chiusura per volta. Questo minimizza il rischio che sporco o detriti entrino nel sistema. Assicurarsi di collegare correttamente le linee, prestando attenzione ai raccordi e al loro orientamento. Anche in questo caso, è fondamentale stringere alla coppia di serraggio specificata dal costruttore del veicolo.
Successivamente, si ricollega la colonna dello sterzo alla parte superiore della torretta della nuova scatola. È importante assicurarsi che l'accoppiamento sia preciso e sicuro. Infine, si ricollega il tubo di raffreddamento, utilizzando la fascetta speciale fornita con la scatola dello sterzo per garantire una tenuta perfetta e prevenire perdite.
Ricollegamento dei Giunti e Verifica dell'Impianto
Con la scatola dello sterzo e i suoi collegamenti principali in posizione, si procede al ricollegamento dei giunti alla scatola dello sterzo. Una volta collegati, si posizionano i giunti di supporto nei rispettivi alloggiamenti. Anche qui, è cruciale serrare i giunti di supporto con i nuovi dadi di fissaggio, rispettando la coppia di serraggio corretta, come indicato nelle istruzioni del costruttore. L'uso di dadi nuovi è una buona pratica per garantire la massima sicurezza e prevenire allentamenti futuri.

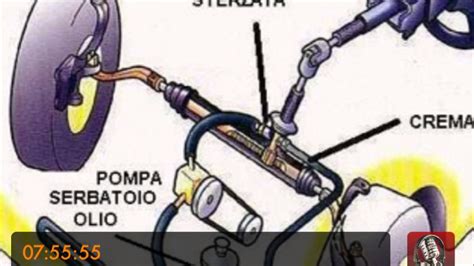

Una volta completata l'installazione fisica, si passa alla fase di riempimento e spurgo del sistema idraulico. Si riempie il serbatoio del liquido dello sterzo fino al livello massimo. Con il tappo del serbatoio ancora rimosso, si avvia il motore. A questo punto, è necessario ruotare il volante da sinistra a destra circa 10-15 volte, senza raggiungere la posizione di bloccaggio. Questa operazione, da svolgere opportunamente con l'aiuto di un'altra persona, permette di verificare che l'aria eventualmente presente nell'impianto venga eliminata, completando così il processo di spurgo e risciacquo del sistema. Durante questa fase, è essenziale accertarsi che vi sia sempre liquido a sufficienza nel serbatoio, rabboccando se necessario.
Controlli Finali e Ricollaudo
Una volta completata la procedura di spurgo, il veicolo può essere rimesso in servizio. È vivamente consigliata una breve guida di prova per verificare il corretto funzionamento dello sterzo e l'assenza di anomalie. Dopo la prova su strada, l'impianto dovrebbe essere ricontrollato attentamente per verificare eventuali segni di perdite, in particolare in corrispondenza dei raccordi e dei punti di fissaggio. Se tutto risulta essere in ordine e non si rilevano perdite, il passaggio finale consiste nel controllare l'allineamento delle ruote. Qualora necessario, si dovranno effettuare le opportune regolazioni per garantire un comportamento stabile e sicuro del veicolo. Un allineamento errato può compromettere la direzionalità, causare usura anomala degli pneumatici e influire negativamente sulla sicurezza di guida.
Gestione del Componente Sostituito e Considerazioni Aggiuntive
La scatola che conteneva il componente appena montato deve essere riutilizzata per la restituzione della "carcassa" (il componente vecchio) al fornitore. Questa pratica consente di ricevere, secondo accordi preesistenti, l'accredito pattuito per il ritiro del rigenerato. È fondamentale verificare le modalità di accettazione delle carcasse presso il fornitore prima di restituire il prodotto, poiché le procedure possono variare. Questo non solo contribuisce a un'economia circolare, ma permette anche un risparmio sui costi.
I bracci di comando, pur essendo una parte della sospensione, sono strettamente correlati al sistema sterzante. Montati a coppie sull'asse anteriore e posteriore, collegano lo chassis alle ruote e influiscono in modo significativo sulle caratteristiche di guida del veicolo, inclusa la precisione dello sterzo. La loro condizione è quindi indirettamente collegata al funzionamento della scatola dello sterzo.
