Legenda Connettori Autoradio Toyota Prius: Guida Completa allo Schema Elettrico e alle Connessioni

L'installazione di un nuovo sistema audio o l'aggiornamento di quello esistente sulla propria Toyota Prius può sembrare un'impresa ardua, soprattutto a causa della complessità degli schemi elettrici e della varietà di connettori presenti. Comprendere la legenda dei connettori dell'autoradio della Toyota Prius è fondamentale per garantire un'installazione corretta e sicura, evitando danni all'impianto elettrico del veicolo. Questa guida si propone di fornire un quadro chiaro e dettagliato, partendo dalle basi per arrivare a informazioni più specifiche, utili sia per gli appassionati di fai-da-te che per gli installatori professionisti.

Comprendere la Struttura dell'Impianto Audio della Toyota Prius

Prima di addentrarci nei dettagli dei connettori, è utile avere una comprensione generale di come è strutturato l'impianto audio di una Toyota Prius. A seconda dell'anno di produzione e del modello specifico, la Prius può essere equipaggiata con diversi sistemi audio, che vanno da unità base a sistemi più avanzati con navigatore integrato e amplificatori dedicati. La disposizione delle casse, la presenza di un amplificatore esterno e il tipo di autoradio influenzano direttamente lo schema elettrico e, di conseguenza, i connettori utilizzati.

È importante notare che l'impianto audio di una Toyota Prius, specialmente nei modelli più recenti, può essere profondamente integrato con altri sistemi del veicolo, come il sistema di navigazione, i comandi al volante e persino le informazioni visualizzate sul display centrale. Questo significa che una semplice sostituzione dell'autoradio potrebbe richiedere l'uso di interfacce specifiche per mantenere la piena funzionalità.

Identificazione dei Connettori Principali

I connettori dell'autoradio di una Toyota Prius, come nella maggior parte dei veicoli moderni, seguono generalmente standard industriali per facilitare la produzione e l'installazione. Tuttavia, le specifiche di cablaggio possono variare leggermente tra i diversi anni modello e le diverse versioni dell'autoradio. I connettori più comuni che si incontrano sono:

• Connettore di Alimentazione: Questo è il connettore più critico, responsabile dell'erogazione di corrente all'autoradio. Solitamente include fili per l'alimentazione costante (utile per mantenere le impostazioni della memoria) e l'alimentazione sotto chiave (che accende e spegne l'autoradio con il veicolo). Identificare correttamente questi fili è essenziale per evitare cortocircuiti o il mancato funzionamento dell'unità.
• Connettore degli Altoparlanti: Questo connettore gestisce il segnale audio inviato a ciascun altoparlante del veicolo. Ogni coppia di fili all'interno di questo connettore è dedicata a un singolo altoparlante (anteriore sinistro, anteriore destro, posteriore sinistro, posteriore destro, ecc.). La corretta polarità (+/-) dei collegamenti è cruciale per la qualità del suono e per evitare danni agli altoparlanti o all'amplificatore.
• Connettore di Segnale (Pre-out): Nei sistemi audio più avanzati, o quando si installa un amplificatore esterno, questo connettore fornisce i segnali audio a basso livello (pre-amplificati) per essere ulteriormente elaborati dall'amplificatore. Questo è il punto di connessione ideale per chi desidera aggiungere un subwoofer o un sistema di altoparlanti più potente.
• Connettore Antenna: Gestisce il segnale proveniente dall'antenna radio FM/AM.
• Connettore Dati/Controllo: Questo connettore può gestire una varietà di funzioni, tra cui i comandi al volante, il segnale di illuminazione del cruscotto (per regolare la luminosità dello schermo dell'autoradio), il segnale di retromarcia (per attivare la telecamera posteriore, se presente) e altre informazioni diagnostiche.

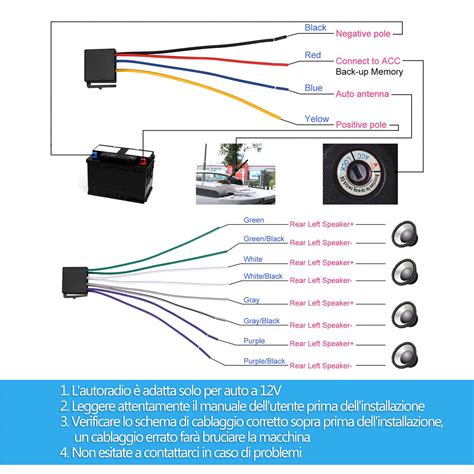

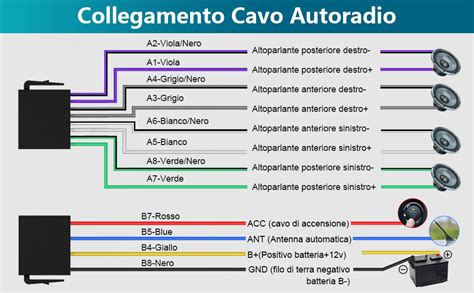

Schema Elettrico e Pinout: Il Cuore della Connessione

Il "pinout" si riferisce alla disposizione specifica dei fili all'interno di ciascun connettore. Trovare lo schema elettrico corretto per il modello specifico della propria Toyota Prius è il passo più importante. In passato, la ricerca di tali schemi poteva essere frustrante, come testimoniato dalla difficoltà riscontrata nel reperire informazioni per una "corolla sw 2005" con un autoradio "normale" che fungeva da navigatore in bianco e nero vocale.

Per una Toyota Prius, è fondamentale distinguere tra i vari sistemi di infotainment installati. Ad esempio, un'unità di base con un semplice lettore CD avrà uno schema elettrico diverso da un sistema di navigazione avanzato con schermo touchscreen.

Esempio di Pinout (Generico - verificare sempre per il modello specifico):

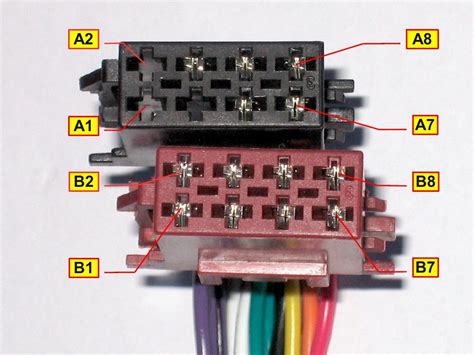

Spesso, i connettori utilizzati seguono gli standard ISO 10487. Questi connettori sono composti da due o più blocchi con pin numerati.

• Blocco 1 (Alimentazione e Speaker):

  • Pin 1: Alimentazione costante (+12V Battery)
  • Pin 2: Alimentazione sotto chiave (+12V Ignition)
  • Pin 3: Mute (per silenziare l'audio durante le chiamate o per altre funzioni)
  • Pin 4: Massa (Ground)
  • Pin 5: Antenna motorizzata (se presente)
  • Pin 6: Illuminazione cruscotto (dimmer)
  • Pin 7: Speaker Anteriore Destro (+)
  • Pin 8: Speaker Anteriore Destro (-)
  • Pin 9: Speaker Anteriore Sinistro (+)
  • Pin 10: Speaker Anteriore Sinistro (-)

• Blocco 2 (Speaker Posteriori e Altri Segnali):

  • Pin 11: Speaker Posteriore Destro (+)
  • Pin 12: Speaker Posteriore Destro (-)
  • Pin 13: Speaker Posteriore Sinistro (+)
  • Pin 14: Speaker Posteriore Sinistro (-)
  • Pin 15: Segnale di retromarcia
  • Pin 16: Segnale freno di stazionamento (per navigatore)
  • Pin 17: Ingresso microfono (se presente)
  • Pin 18: Uscita audio aggiuntiva / Segnale di controllo

È cruciale sottolineare che questo è solo un esempio generico. Le Toyota Prius, in particolare quelle con sistemi audio JBL o con amplificatori esterni integrati, utilizzeranno schemi e connettori più complessi.

Connessione di Accessori e Aggiornamenti

L'intenzione di connettere un subwoofer auto progettato o di montare un'interfaccia USB con lettore SD richiede una comprensione approfondita dei segnali audio disponibili.

Collegamento di un Subwoofer

Per collegare un subwoofer, è necessario identificare i connettori "pre-out" o utilizzare un convertitore di segnale (line-out converter) se l'autoradio non dispone di uscite pre-amplificate dedicate. Questo convertitore preleva il segnale degli altoparlanti esistenti e lo trasforma in un segnale di basso livello adatto all'amplificatore del subwoofer.

• Identificare i segnali degli altoparlanti posteriori: Spesso, l'uscita degli altoparlanti posteriori è la scelta preferita per collegare un subwoofer, poiché consente di controllare il volume del subwoofer indipendentemente dagli altoparlanti anteriori tramite le impostazioni dell'autoradio (se supportato).
• Alimentazione e Massa per l'amplificatore del subwoofer: L'amplificatore del subwoofer richiederà un collegamento diretto alla batteria del veicolo per l'alimentazione (+12V) e un collegamento a un punto di massa solido sul telaio dell'auto. È fondamentale utilizzare un cavo di alimentazione di sezione adeguata e un fusibile di protezione vicino alla batteria.
• Cavo Remote: Un cavo "remote" (solitamente blu o blu/bianco) dall'autoradio all'amplificatore del subwoofer è necessario per accendere e spegnere l'amplificatore insieme all'autoradio.

Interfaccia USB con Lettore SD

L'installazione di un'interfaccia USB/SD, come quella menzionata per la Corolla SW 2005, spesso richiede l'accesso ai connettori dell'autoradio per simulare un ingresso CD changer o un ingresso AUX.

• Necessità di Smontaggio: Come osservato, "devi smontare tutto il cruscotto e non so da dove rifarmi". Questo indica che l'accesso ai connettori posteriori dell'autoradio può essere complicato e richiedere la rimozione di pannelli del cruscotto. È consigliabile consultare manuali specifici per il proprio modello di Prius o guardare tutorial video per capire la procedura corretta di smontaggio, evitando di danneggiare le clip o i pannelli.
• Interfaccia Specifica: È fondamentale acquistare un'interfaccia USB/SD progettata specificamente per il modello e l'anno della propria Toyota Prius. Queste interfacce si collegano ai connettori esistenti dell'autoradio e presentano porte USB e/o SD per la riproduzione di file audio.
• Installazione delle Casse: Il riferimento a "come la toyota monta l'impianto a 6 casse" suggerisce che la Prius di quell'epoca poteva essere equipaggiata con un sistema a sei altoparlanti (tipicamente due anteriori, due posteriori e due tweeter). Comprendere la disposizione e il cablaggio di queste casse può essere utile se si intende migliorare la qualità del suono o sostituire gli altoparlanti esistenti.

Risoluzione dei Problemi Comuni

Durante l'installazione o l'aggiornamento dell'impianto audio, si possono incontrare diversi problemi:

• Autoradio non si accende: Verificare i collegamenti dell'alimentazione (costante e sotto chiave) e la massa. Assicurarsi che i fusibili siano intatti.
• Nessun suono dagli altoparlanti: Controllare i collegamenti degli altoparlanti, assicurandosi che siano collegati correttamente ai pin giusti e che la polarità sia rispettata. Se si utilizza un amplificatore esterno, verificare anche i suoi collegamenti.
• Suono distorto o basso volume: Verificare i collegamenti degli altoparlanti e la corretta impostazione dei guadagni sull'amplificatore (se presente).
• Perdita delle memorie (stazioni radio, impostazioni): Il collegamento dell'alimentazione costante potrebbe essere errato o scollegato.

Considerazioni sulla Sicurezza e la Garanzia

Prima di intraprendere qualsiasi lavoro sull'impianto elettrico del veicolo, è fondamentale scollegare il terminale negativo della batteria per evitare cortocircuiti e danni ai componenti elettronici. Inoltre, modifiche non professionali all'impianto elettrico potrebbero invalidare la garanzia del veicolo. Se non si è sicuri delle proprie capacità, è sempre consigliabile rivolgersi a un installatore professionista.

Il sito che utilizza cookie per personalizzare i contenuti e l'esperienza dell'utente, come menzionato nelle informazioni fornite, evidenzia l'importanza di comprendere come i sistemi moderni gestiscono i dati e le impostazioni. Questo principio si applica anche all'autoradio: un cablaggio corretto assicura che le impostazioni e le preferenze dell'utente vengano memorizzate correttamente.

Ricercare schemi elettrici specifici per il proprio modello di Toyota Prius, utilizzando risorse online, forum dedicati o manuali di servizio, è il modo più affidabile per procedere. La pazienza e la precisione sono fondamentali per un'installazione audio di successo che offra un suono di alta qualità e un funzionamento impeccabile.
