Nissan Qashqai: Guida Completa agli Schemi e alla Spiegazione dei Fusibili

Il sistema elettrico di un veicolo moderno è una rete complessa, e il Nissan Qashqai, un crossover giapponese ampiamente apprezzato, non fa eccezione. Per garantire il corretto funzionamento e la protezione dell'equipaggiamento elettrico, la maggior parte dei circuiti di alimentazione del crossover giapponese sono protetti da fusibili. I consumatori di corrente più potenti, invece, sono collegati tramite relè, componenti che permettono di controllare circuiti ad alta potenza con segnali a bassa potenza. Comprendere la disposizione e la funzione di questi fusibili e relè è fondamentale per la manutenzione e la risoluzione dei problemi, sia per i proprietari di veicoli che per i professionisti del settore.

Questo articolo si propone di fornire una guida dettagliata e strutturata agli schemi dei fusibili del Nissan Qashqai, coprendo le diverse generazioni del modello e le relative configurazioni delle scatole fusibili. Saranno analizzate le posizioni dei blocchi di montaggio, gli schemi specifici dei fusibili e le loro rispettive assegnazioni, offrendo una panoramica completa per facilitare l'identificazione e la sostituzione dei componenti difettosi.

Posizione dei Blocchi Fusibili e Relè

La posizione delle scatole fusibili può variare leggermente a seconda della generazione del Nissan Qashqai. Tuttavia, esistono delle collocazioni comuni che è utile conoscere.

Vano Motore

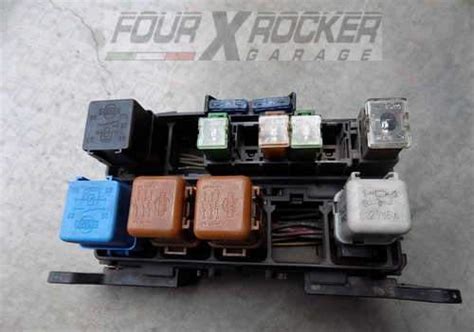

Nel vano motore, i blocchi di montaggio principali dei fusibili e dei relè si trovano generalmente sotto il tubo di aspirazione dell'aria. Questa posizione strategica li rende accessibili per la manutenzione pur proteggendoli dagli elementi esterni. Ad esempio, per la prima generazione del Nissan Qashqai (J10/NJ10), sono presenti due blocchi distinti, denominati blocco n. 1 e blocco n. 2.

Per la seconda generazione di Nissan Qashqai (J11), prodotta dal 2014 al 2022, è importante notare che gli schemi della scatola fusibili cambiano negli anni. Tuttavia, anche in questa generazione, diverse scatole fusibili sono collocate nel vano motore, spesso identificate come scatola dei fusibili n. 1 e scatola dei fusibili n. 2, con ulteriori variazioni come la scatola dei fusibili n. 3 e n. 4. La presenza di più blocchi nel vano motore riflette la crescente complessità dei sistemi elettrici moderni e la necessità di separare e proteggere i vari circuiti.

Vano Passeggeri

Oltre ai blocchi nel vano motore, un'altra scatola fusibili cruciale è situata all'interno dell'abitacolo, nel vano passeggeri. Questa scatola è tipicamente responsabile della protezione dei circuiti relativi ai comfort interni, ai sistemi di infotainment e ad altri dispositivi elettronici accessibili direttamente dall'utente.

Schemi dei Fusibili per la Nissan Qashqai 1ª Generazione (J10/NJ10)

La Nissan Qashqai di 1ª generazione, conosciuta anche come "J10" o "NJ10" e prodotta fino al 2013, dispone di tre scatole fusibili distinte per la protezione dei suoi circuiti elettrici. È fondamentale consultare lo schema corretto in base alla scatola che si intende esaminare.

Scatola dei Fusibili nel Vano Passeggeri

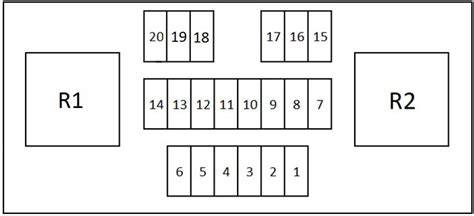

Questa scatola gestisce i circuiti relativi ai sistemi interni e di comfort. L'immagine sopra mostra una vista generale del blocco e lo schema degli elementi. Di seguito è riportata una descrizione dettagliata dei fusibili e dei relè presenti:

Oltre ai fusibili, questa scatola include anche dei relè:

È presente anche uno strumento di estrazione:

Scatola dei Fusibili del Vano Motore N° 1

La scatola dei fusibili del vano motore n° 1 è responsabile della protezione di circuiti ad alta potenza e sistemi critici del veicolo. Qui sono inclusi fusibili di tipo MINI, MPF e FMX/JCase. La vista generale del blocco n. 1 e il relativo schema degli elementi mostrano la disposizione.

Anche questa scatola include diversi relè essenziali per il funzionamento del veicolo:

Scatola Fusibili Vano Motore N° 2

Questa scatola, anch'essa situata nel vano motore, completa la protezione dei circuiti ad alta potenza e dei sistemi del veicolo. La vista generale del blocco n. 2 e il relativo schema degli elementi sotto il faro n. 2 mostrano la disposizione.

Purtroppo, le informazioni dettagliate sui singoli fusibili e relè di questa scatola non sono state fornite per la prima generazione. Tuttavia, è comune che questa scatola contenga fusibili per componenti come l'alimentazione del motore, il sistema di controllo del motore e altri sistemi ausiliari critici. La presenza di un blocco di montaggio specifico "sotto il faro" suggerisce una protezione mirata per i circuiti di illuminazione o per altri componenti situati in quella zona.

Schemi dei Fusibili per la Nissan Qashqai 2ª Generazione (J11)

Per la seconda generazione di Nissan Qashqai / Rogue Sport (J11), prodotta dal 2014 al 2022, è cruciale sottolineare che gli schemi della scatola fusibili cambiano negli anni. Questo significa che non esiste un unico schema universale che si applichi a tutti i modelli di questa generazione. Pertanto, è sempre consigliabile consultare il manuale d'uso specifico del proprio veicolo o richiedere lo schema corretto in base all'anno di produzione.

Nonostante questa variazione, possiamo identificare le posizioni generali e la natura dei blocchi fusibili. Come mostrato nelle immagini sopra, i blocchi di montaggio n. 1 e n. 2 si trovano nel vano motore sotto il tubo di aspirazione dell’aria.

Scatola dei Fusibili n. 1 e n. 2 (Vano Motore)

Le scatole fusibili n. 1 e n. 2, situate nel vano motore, contengono fusibili e relè che proteggono i circuiti vitali del veicolo, inclusi quelli relativi al motore, alla trasmissione, al sistema di frenata e ad altri componenti ad alta potenza. Lo schema della scatola dei fusibili n. 1 e l'assegnazione dei fusibili nella scatola dei fusibili del vano motore n. 1 sono fondamentali per la diagnosi di problemi elettrici legati a queste aree. Analogamente, lo schema della scatola dei fusibili n. 2 e l'assegnazione dei fusibili nella scatola dei fusibili del vano motore n. 2 forniscono dettagli sui circuiti protetti dal secondo blocco principale nel vano motore.

Scatola dei Fusibili n. 3 e n. 4 (Vano Motore o Altrove)

In alcuni modelli della seconda generazione, possono essere presenti ulteriori scatole fusibili, come la scatola dei fusibili n. 3 e la scatola dei fusibili n. 4. Sebbene non siano state fornite informazioni specifiche sulla loro esatta posizione (vano motore, abitacolo o altre aree), è ragionevole supporre che queste scatole possano proteggere circuiti supplementari o specifici per determinate configurazioni o livelli di allestimento del veicolo. Gli schemi della scatola dei fusibili n. 3 e n. 4, insieme all'assegnazione dei fusibili nella scatola dei fusibili del vano motore n. 3 e n. 4, sarebbero essenziali per una copertura completa.

È importante notare che, per la seconda generazione (J11), le descrizioni dettagliate dei singoli fusibili, come quelle fornite per la prima generazione (J10/NJ10), non sono state specificate nel testo fornito. Pertanto, in caso di necessità, è indispensabile fare riferimento al manuale specifico del veicolo per identificare correttamente i fusibili e le loro funzioni. La complessità e la variabilità dei sistemi elettrici tra i diversi anni di produzione rendono questa precauzione ancora più importante.

Manutenzione e Sostituzione dei Fusibili

La corretta manutenzione del sistema di fusibili è essenziale per la longevità e l'affidabilità del sistema elettrico del veicolo. Quando un fusibile si brucia, significa che ha svolto il suo compito di interrompere un sovraccarico o un cortocircuito, proteggendo così i componenti elettronici a valle.

Identificazione di un Fusibile Bruciato

Un fusibile bruciato è spesso riconoscibile visivamente: il filamento metallico all'interno del corpo del fusibile appare interrotto o annerito. In caso di dubbio, è possibile utilizzare un tester per fusibili o un multimetro per verificare la continuità del fusibile.

Procedura di Sostituzione

La sostituzione di un fusibile è un'operazione relativamente semplice, ma richiede attenzione ai dettagli:

1. Identificare la causa: Prima di sostituire un fusibile, è importante cercare di capire perché si è bruciato. Se la causa non viene risolta, il nuovo fusibile potrebbe bruciarsi immediatamente.
2. Scollegare la batteria: Per precauzione, è sempre consigliabile scollegare il terminale negativo della batteria del veicolo prima di lavorare sul sistema elettrico.
3. Localizzare il fusibile: Utilizzare gli schemi forniti o il manuale del proprietario per individuare la scatola fusibili corretta e il fusibile specifico.
4. Estrarre il fusibile: Utilizzare lo strumento di estrazione fusibili (Fuse puller FP) fornito, se disponibile, o delle pinzette a punta fine per rimuovere delicatamente il fusibile bruciato.

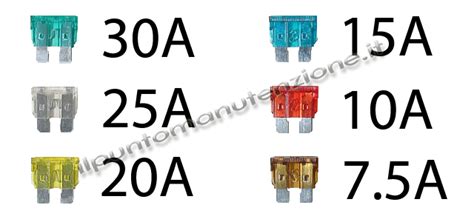

5. Sostituire con il fusibile corretto: È fondamentale sostituire il fusibile bruciato con uno di identico amperaggio (A) e tipo. L'utilizzo di un fusibile con un amperaggio superiore può causare danni gravi all'impianto elettrico e ai componenti collegati. Un fusibile con un amperaggio inferiore si brucerà più facilmente e potrebbe non risolvere il problema.
6. Reconnettere la batteria: Una volta sostituito il fusibile, ricollegare il terminale negativo della batteria e verificare il funzionamento del componente interessato.

Problemi Comuni e Correlazioni

Il testo fornito fa riferimento a problemi comuni legati a specifici fusibili, come:

• Problemi con il fusibile della radio: Relativo ai fusibili 12 e 20 nella scatola fusibili del vano passeggeri della 1ª generazione. Se la radio o il sistema audio non funzionano, questi fusibili sono i primi da controllare.
• Problemi con il fusibile dell'aria condizionata: Indicato per i fusibili 15 e 16 nella scatola fusibili del vano passeggeri della 1ª generazione. Se l'aria condizionata o il riscaldamento non funzionano, questi fusibili meritano un'ispezione.
• Problemi con il fusibile del clacson: Correlato al fusibile 34 e al relè R2 nella scatola fusibili del vano motore n° 1 della 1ª generazione. Un clacson non funzionante potrebbe essere dovuto a un fusibile bruciato o a un relè difettoso.

Queste indicazioni dimostrano l'importanza di correlare i sintomi di un malfunzionamento elettrico con gli schemi dei fusibili per una diagnosi rapida ed efficace.

L'Importanza dei Relè nel Sistema Elettrico

Oltre ai fusibili, i relè svolgono un ruolo cruciale nella protezione e nel controllo dei circuiti elettrici del Nissan Qashqai. Un relè è essenzialmente un interruttore elettromagnetico che permette a un circuito a bassa corrente di controllarne uno ad alta corrente. Questo è particolarmente utile per componenti come motori, pompe e luci ad alta intensità, che richiederebbero interruttori di dimensioni considerevoli e cablaggi più spessi se fossero controllati direttamente.

Funzionamento dei Relè

Quando una corrente elettrica fluisce attraverso una bobina nel relè, crea un campo magnetico che attira un'armatura mobile. Questa armatura, a sua volta, chiude o apre un set di contatti elettrici, permettendo o interrompendo il flusso di corrente nel circuito di potenza.

Relè Specifici nel Nissan Qashqai 1ª Generazione

Come evidenziato negli schemi, diversi relè sono presenti nelle scatole fusibili:

• Relè circuiti ausiliari accensione (R1, vano passeggeri): Controlla l'alimentazione a vari accessori che si attivano con l'accensione del veicolo.
• Relè ventola riscaldamento (R2, vano passeggeri): Gestisce l'alimentazione al motore della ventola dell'abitacolo per il sistema di riscaldamento/aria condizionata.
• Relè motore pompa liquido di raffreddamento motore (R1, vano motore n° 1): Essenziale per il corretto funzionamento del sistema di raffreddamento del motore.
• Relè clacson (R2, vano motore n° 1): Attiva il clacson del veicolo.
• Relè pompa lavafari (R3, vano motore n° 1): Controlla il motore della pompa per i lavafari (se presenti).

In caso di malfunzionamento di un componente controllato da un relè, è importante controllare sia il fusibile associato che il relè stesso, poiché entrambi possono essere la causa del problema. I relè possono guastarsi meccanicamente (a causa dell'usura dei contatti) o elettricamente (se la bobina si interrompe).

La comprensione approfondita di come fusibili e relè interagiscono nel Nissan Qashqai è indispensabile per diagnosticare e risolvere efficacemente i problemi elettrici, garantendo che il veicolo funzioni sempre al meglio delle sue capacità.
