Il lettore di schede rappresenta un componente cruciale per l'avviamento e il funzionamento delle vetture Renault, in particolare modelli come la Laguna II e l'Espace. Quando questo dispositivo presenta anomalie, gli automobilisti possono trovarsi di fronte a spiacevoli imprevisti, dal mancato avviamento del motore alla disattivazione di funzioni essenziali. Questo articolo esplora le problematiche più comuni legate al lettore scheda delle Renault Laguna, fornendo indicazioni tecniche per la diagnosi e soluzioni pratiche, inclusi interventi "fai da te" e consigli su quando rivolgersi all'assistenza specializzata.
Comprendere il Funzionamento del Lettore Scheda

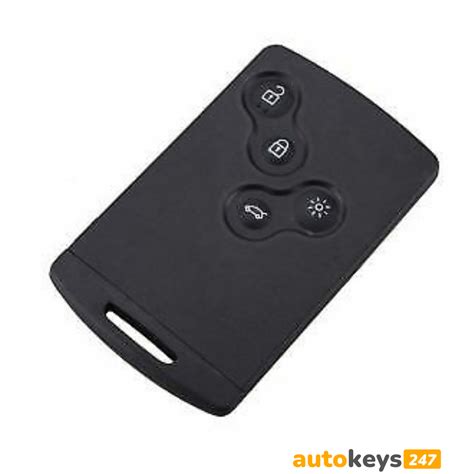

Nelle Renault di seconda generazione, come la Laguna II, la tradizionale chiave metallica è stata sostituita da una "key card" elettronica. L'inserimento di questa card nel lettore dedicato avvia una serie di procedure fondamentali per il funzionamento del veicolo. Al momento dell'inserimento, il lettore deve riconoscere la chiave, sbloccare il bloccasterzo, avviare la diagnosi iniziale della strumentazione e abilitare le alimentazioni sotto quadro, come la radio e i finestrini elettrici.
Questo processo è gestito da microinterruttori interni al lettore. Solitamente, due linguette di plastica premono questi microinterruttori quando la key card viene inserita. Il primo microinterruttore attiva l'autodiagnosi e il secondo, situato più in profondità, è responsabile dell'attivazione del bloccasterzo e dell'accensione del quadro strumenti.
Un segnale elettrico, tipicamente di +12 Volt, viene inviato dal lettore al modulo UCH (Unità Centrale Abitacolo), che per Renault funge da Body Computer. Questo modulo è il nodo centrale della rete CAN e gestisce la comunicazione tra le varie centraline della vettura, inclusa la connessione alla presa E-OBD. Il segnale sul pin 7 del connettore del lettore (che si collega al pin 1 del connettore marrone del modulo UCH) è fondamentale per comunicare l'autenticazione della chiave al modulo UCH. Senza questo segnale, il modulo UCH non abilita nessuna delle alimentazioni "sotto quadro" (+15), il che impedisce l'accensione del quadro strumenti e la comunicazione dello strumento di diagnosi con le centraline.
Sintomi Comuni di un Lettore Scheda Difettoso
Le anomalie del lettore scheda possono manifestarsi con diversi sintomi, che possono variare in intensità a seconda della natura del guasto. Uno dei problemi più comuni è la mancata o incompleta attivazione delle funzioni del veicolo all'inserimento della key card.
Un caso emblematico si verifica su una Renault Laguna 1.9 dCi station-wagon del 2005, dove, appena inserita la key card nel lettore, non si avvia la procedura di avviamento completa con lo sblocco dello sterzo e la diagnosi iniziale della strumentazione. In pratica, si abilitano solo la radio e i finestrini elettrici, mentre il motore non si avvia con la prima pressione breve del pulsante, ma solo con una seconda pressione prolungata. Questo comportamento indica una falla nella sequenza di riconoscimento e attivazione che dovrebbe avvenire automaticamente all'inserimento della scheda.
Riparazione Guasto Trasponder del Telecomando Renault Mégane
Un altro scenario problematico, riscontrato su una Renault Laguna II station-wagon equipaggiata con motore F9Q670 1.900 cc, è il mancato avviamento totale del veicolo. In questa situazione, il motore non gira, il motorino di avviamento non si attiva e il quadro strumenti non si accende. Inoltre, lo strumento di diagnosi non riesce a comunicare con nessuna centralina della vettura. Tali condizioni suggeriscono un'interruzione critica nel circuito elettrico o un mancato consenso elettronico all'avviamento, spesso riconducibile proprio al lettore scheda.
Su un'Espace del 2006, un cliente ha riscontrato che il quadro si accendeva solo premendo il pulsante, mentre in precedenza si accendeva semplicemente inserendo la scheda. Anche questo è un chiaro segnale di un'anomalia nel lettore scheda, che non sta più eseguendo la sua funzione primaria di attivazione all'inserimento della card.
Cause Principali dei Guasti al Lettore Scheda
La causa più frequente delle anomalie al lettore scheda è di natura meccanica. Le linguette di plastica interne che premono i microinterruttori possono cedere o rompersi nel tempo, a causa dell'usura o di sollecitazioni meccaniche. Quando queste linguette non riescono più a premere correttamente i microinterruttori, il circuito elettronico interno al lettore non si chiude o la commutazione non avviene, impedendo l'invio del segnale di autenticazione al modulo UCH.
La mancata chiusura del circuito o la non riuscita della commutazione elettronica all'interno del lettore impedisce che i 12 Volt vengano erogati dal pin 7 del lettore. Senza questo segnale, il modulo UCH non può autorizzare l'accensione del quadro strumenti e la comunicazione con le altre centraline, bloccando di fatto tutte le funzioni "sotto quadro" e l'avviamento del motore.
Diagnosi del Problema: Cosa Controllare
Quando si verifica uno dei sintomi descritti, è fondamentale procedere con una diagnosi accurata per identificare la causa esatta del problema.
Verifiche Iniziali da Evitare (in casi specifici):Se la vettura si è fermata per pochi minuti o il motorino di avviamento non accenna nemmeno la rotazione, controllare lo stato della batteria, l'efficienza dell'alternatore o la presenza di assorbimenti anomali potrebbe risultare superfluo. L'assenza di comunicazione con lo strumento diagnostico e la mancata accensione del quadro strumenti suggeriscono, infatti, un problema a monte, come una mancata alimentazione o un mancato consenso elettronico all'avviamento.
Verifiche Essenziali:
Test con un'altra key card: Il primo passo è provare ad accendere l'auto con un'altra key card, se disponibile. Se il problema persiste anche con una seconda card funzionante, è probabile che il guasto non risieda nella chiave, ma nel lettore stesso o a valle di esso.
Verifica dello schema elettrico del lettore chiave: Il lettore è collegato direttamente al modulo UCH. È fondamentale verificare la continuità del cablaggio tra il pin 7 del lettore e il pin 1 del connettore marrone del modulo UCH.
Misurazione della tensione in uscita dal lettore: Con l'inserimento della card, all'interno del lettore si chiude un circuito elettronico che comunica l'autenticazione della chiave al modulo UCH tramite un segnale elettrico di +12 Volt che viaggia lungo il filo uscente dal pin 7 del connettore posto dietro al lettore. Se in uscita dal lettore, sul pin 7, non si rilevano i 12 Volt, significa che internamente al lettore il circuito non si è chiuso o la commutazione elettronica non è avvenuta correttamente. Questo è il motivo per cui il quadro strumenti non si accende e lo strumento di diagnosi non riesce a comunicare con le centraline.
Test di alimentazione esterna al modulo UCH: Prima di procedere con la sostituzione del lettore, è opportuno verificare che, in presenza di questo segnale, la vettura riattivi correttamente le sue funzioni. Si può fornire esternamente i 12 Volt al cavo arancione uscente dal pin 7 del lettore. Se, in questo modo, la macchina torna a funzionare correttamente, si può concludere che il problema risiede effettivamente nel lettore.
Soluzioni e Interventi
Una volta diagnosticato il problema, si possono intraprendere diverse strade per la risoluzione.
Sostituzione del Lettore Scheda
La soluzione proposta dall'assistenza ufficiale Renault, in caso di malfunzionamento, è solitamente la sostituzione dell'intero lettore scheda. Questa operazione può avere un costo considerevole, stimato intorno ai 340 euro più manodopera. È importante considerare che, per i veicoli del gruppo FCA (Fiat, Alfa Romeo, Lancia, Jeep, Chrysler, Dodge e RAM successive al 2003), è possibile verificare la compatibilità dei ricambi solo fornendo il codice originale del ricambio. Per altri marchi, è ancora più cruciale avere il codice originale del ricambio per assicurare la corretta compatibilità. In caso di acquisto online, le informazioni tecniche sui prodotti sono ricavate dalle pubblicazioni della casa produttrice e possono essere soggette a modifiche senza preavviso. Le immagini dei ricambi sono spesso indicative e le caratteristiche effettive possono variare leggermente.
Riparazione "Fai da Te" del Lettore Scheda
In molti casi, il problema può essere risolto con un intervento meno oneroso, attraverso una riparazione "fai da te". Questa opzione è particolarmente valida quando il guasto è dovuto alla rottura delle linguette di plastica interne.
Un utente ha risolto il problema aprendo il porta scheda e constatando il cedimento di una delle due linguette di plastica che premono sui microinterruttori. Con l'aiuto di un saldatore ("stagnatore"), ha scaldato la plastica delle linguette e inserito un piccolo spessore tra l'interruttore e la linguetta. Questo semplice intervento ha ripristinato la corretta pressione sui microinterruttori, risolvendo il problema senza dover spendere centinaia di euro. Questo tipo di riparazione dimostra che, con un po' di manualità e gli strumenti giusti, è possibile ripristinare la funzionalità del lettore.
Riparazione Guasto Trasponder del Telecomando Renault Mégane
È da notare che la necessità di codifica del lettore scheda, qualora si sostituisca solo il lettore, è un punto di discussione. In teoria, essendo un semplice lettore meccanico/elettronico, non dovrebbe richiedere codifica. Tuttavia, nella pratica, i sistemi elettronici moderni sono sempre più interconnessi e talvolta possono richiedere una riprogrammazione per riconoscere il nuovo componente, anche se apparentemente semplice.
Considerazioni Finali
Affrontare un problema al lettore scheda della Renault Laguna richiede un approccio metodico e una buona comprensione del sistema elettronico del veicolo. Dalla diagnosi accurata dei sintomi alla verifica dei circuiti elettrici, ogni passaggio è fondamentale per individuare la causa reale del guasto. Mentre la sostituzione del componente è una soluzione garantita dall'assistenza, le opzioni di riparazione "fai da te" possono offrire un'alternativa economica ed efficace per problemi di natura meccanica. In ogni caso, la priorità è ripristinare la piena funzionalità del veicolo per evitare disagi e garantire la sicurezza di guida.
