Leve Freno e Frizione Snodate: Guida Completa alla Scelta, Regolazione e Sostituzione

Le leve del freno e della frizione sono componenti fondamentali per la sicurezza e il comfort di guida. Esse rappresentano il punto di contatto diretto tra il pilota e i sistemi di frenata e di innesto della marcia, influenzando direttamente la reattività, la precisione e la fatica durante la guida. Danneggiate da cadute o usurate dal tempo, necessitano di sostituzione per mantenere prestazioni ottimali. Tuttavia, la scelta e la corretta impostazione di queste leve vanno oltre la mera funzionalità, toccando aspetti ergonomici cruciali per ogni motociclista. La possibilità di regolare la posizione e la distanza di azionamento delle leve, in particolare con i modelli snodati e regolabili, offre un margine di personalizzazione significativo, migliorando notevolmente l'esperienza di guida, soprattutto su lunghe percorrenze o in condizioni di guida impegnative.

L'Importanza del Controllo: Ergonomia e Sicurezza al Primo Posto

Per una guida sicura è necessario avere il massimo e pieno controllo della moto, ed il controllo passa dalla posizione dei comandi: devono essere collocati esattamente dove il pilota può azionarli in modo rapido, naturale e preciso. Non è solo una questione di comfort. In una situazione di emergenza, una regolazione sbagliata può rallentare la reazione e compromettere la sicurezza. I comandi principali su cui intervenire sono cinque: acceleratore, leva frizione, leva del cambio, leva del freno anteriore e pedale del freno posteriore. Non sempre sono tutti completamente regolabili, ma nella maggior parte dei casi le moto moderne offrono un certo margine di adattamento alla statura del pilota e alla sua postura di guida.

La leva del freno anteriore è probabilmente la regolazione più importante in assoluto. Il freno anteriore fornisce la maggior parte della potenza frenante e deve essere sempre immediatamente disponibile e ben modulabile. La leva dovrebbe permettere di passare dalla presa sull’acceleratore all’azione frenante in modo istantaneo. Che si utilizzi uno, due o quattro dita, la posizione deve essere naturale. Come per la frizione, è possibile intervenire sull’inclinazione del supporto allentando il fissaggio e ruotando leggermente il gruppo leva (e, nelle moto con impianto idraulico, anche la pompa freno). Sulle moto con freno a disco anteriore idraulico è spesso presente anche la regolazione della distanza leva-manopola tramite eccentrico numerato. Nei sistemi più semplici con comando a cavo, la regolazione del gioco avviene tramite registro. In linea generale, il freno dovrebbe iniziare ad agire dopo circa 1-1,5 cm di corsa della leva. Un attacco troppo immediato può risultare brusco; una corsa eccessiva ritarda la risposta nei momenti critici.

Comprendere le Leve: Tipologie e Materiali

Le leve del freno e della frizione sono componenti fondamentali per la sicurezza e il comfort di guida. Danneggiate da cadute o usurate dal tempo, necessitano di sostituzione per mantenere prestazioni ottimali. I segnali che indicano la necessità di sostituzione includono crepe visibili, deformazioni permanenti, gioco eccessivo nel punto di snodo, difficoltà nell’azionamento o perdita di fluidità.

Tradizionalmente, le leve erano realizzate in metallo stampato o fuso, spesso alluminio o acciaio, progettate per essere robuste e funzionali. Tuttavia, l'evoluzione tecnologica e le esigenze dei motociclisti hanno portato alla diffusione di leve realizzate con materiali più performanti e con design innovativi.

Materiali delle Leve

• Alluminio: È uno dei materiali più comuni per le leve aftermarket. L'alluminio, specialmente leghe come il 6061-T6, offre un eccellente compromesso tra leggerezza, resistenza e lavorabilità. Molte leve sono ricavate dal pieno (billet) tramite lavorazioni CNC (Computer Numerical Control), che permettono di ottenere forme complesse, ridurre il peso e aumentare la resistenza strutturale. Questo processo consente anche finiture superficiali di alta qualità e precisione millimetrica.
• Lega di Magnesio: Ancora più leggero dell'alluminio, il magnesio è utilizzato per applicazioni racing o di altissima gamma, dove la riduzione del peso è una priorità assoluta.
• Acciaio: Sebbene meno comune per leve aftermarket di alta gamma a causa del peso, l'acciaio viene ancora utilizzato per leve originali o per applicazioni che richiedono estrema robustezza in contesti specifici.
• Fibra di Carbonio: Materiale di altissima gamma, estremamente leggero e resistente, utilizzato principalmente in ambito racing per ridurre ulteriormente il peso.

Tipologie di Leve

• Leve Originali: Progettate seguendo le specifiche del costruttore per garantire compatibilità e funzionalità standard. Spesso sono realizzate in metallo stampato e possono essere meno ergonomiche o regolabili rispetto alle alternative.
• Leve Aftermarket Standard: Sostituiscono le leve originali mantenendo un design simile ma spesso con materiali migliori o finiture più curate.

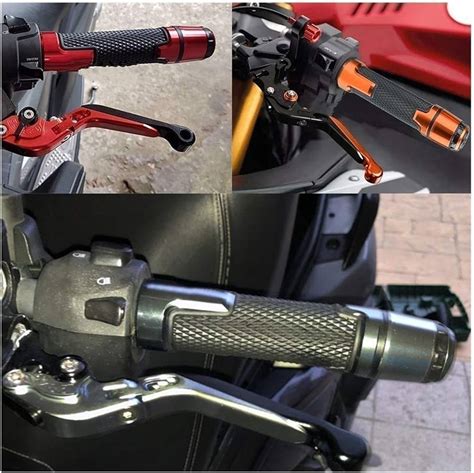

• Leve Regolabili: Queste leve sono dotate di meccanismi che permettono al pilota di modificare la distanza della leva dal manubrio. Questo è fondamentale per adattare i comandi alla propria mano, migliorando comfort e controllo. La regolazione può avvenire tramite una rotella, una vite eccentrica o altri sistemi.
• Leve Snodate (Pieghevoli): Caratterizzate da un punto di snodo che permette alla leva di piegarsi in avanti in caso di caduta. Questo design impedisce alla leva di rompersi o piegarsi in modo permanente, permettendo spesso di continuare la guida anche dopo un piccolo incidente. Molte leve snodate sono anche regolabili.
• Leve Corte (Shorty Levers): Più corte delle leve standard, sono pensate per essere azionate solitamente con uno o due dita, riducendo il movimento necessario della mano e migliorando la presa sul manubrio con le dita rimanenti. Spesso utilizzate in ambito racing o da chi cerca un feeling più diretto.

Sostituzione e Regolazione: Un Intervento Migliorativo

La sostituzione delle leve è un intervento di manutenzione che migliora significativamente comfort e sicurezza. Con la giusta attenzione ai dettagli e ricambi di qualità, il risultato sarà duraturo e professionale.

Segnali di Necessità di Sostituzione

I segnali che indicano la necessità di sostituzione includono crepe visibili, deformazioni permanenti, gioco eccessivo nel punto di snodo, difficoltà nell’azionamento o perdita di fluidità. Nel caso di una Honda Dominator (Domy 10/2000, modello RD02B) con pochi chilometri (<7.000 km), un utente ha notato un profondo indolenzimento della mano sinistra nel tirare la leva della frizione, al punto di dover cambiare in modo non corretto per trovare sollievo. Questa sensazione, unita a un'apparente differenza estetica tra la leva sinistra (più arcuata in avanti e apparentemente più corta) e quella di destra, ha fatto sorgere il sospetto che una delle due fosse stata sostituita o deformata. Entrambe le leve presentavano leggere rigature sulla parte estrema esterna.

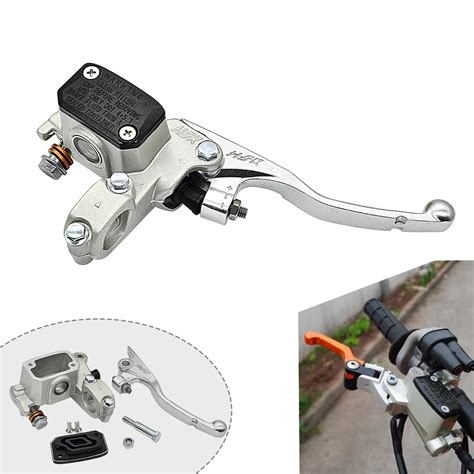

Procedura di Sostituzione (Generale)

La procedura di sostituzione delle leve, sia del freno che della frizione, segue passaggi simili ma richiede particolare attenzione.

1. Preparazione: Posiziona la moto su cavalletto centrale o utilizza un supporto stabile. Spegni il motore e attendi che si raffreddi completamente. Assicurati di avere a portata di mano i nuovi ricambi, attrezzi necessari (chiavi, cacciaviti, pinze) e, per i sistemi idraulici, un contenitore per raccogliere il liquido che potrebbe fuoriuscire.

2. Scollegamento (Leva Freno): Inizia scollegando il tubo del freno dalla leva. Per sistemi idraulici, prepara un contenitore per raccogliere il liquido che potrebbe fuoriuscire. Potrebbe essere necessario svitare la vite di fissaggio del tubo alla pompa freno.

3. Scollegamento (Leva Frizione):

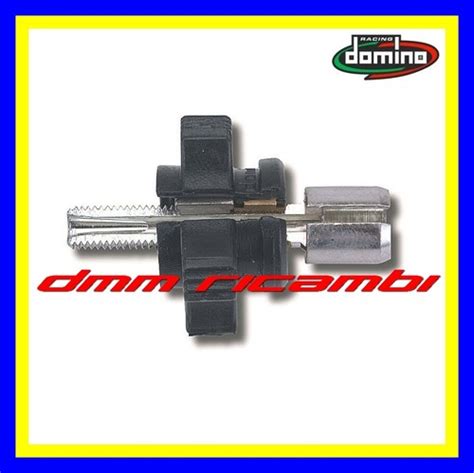

   • Sistemi a Cavo: Allenta il registro al manubrio (vicino alla leva) e, se presente, quello sulla campana frizione o sul registro intermedio, per creare gioco sufficiente nel cavo. Scollega il cavo dalla leva, solitamente liberandolo dal suo alloggiamento o da un perno.
   • Sistemi Idraulici: Simile alla leva freno, si interviene sulla pompa.

4. Rimozione della Leva: Rimuovi il perno di fissaggio della leva, solitamente trattenuto da un dado o una vite. Fai attenzione a eventuali molle o boccole che potrebbero cadere.

5. Installazione della Nuova Leva: Installa la nuova leva verificando che tutti i componenti (boccole, molle, distanziali) siano posizionati correttamente. Applica una piccola quantità di grasso sui punti di snodo per garantire scorrevolezza. Inserisci il perno di fissaggio e serra il dado o la vite, facendo attenzione a non stringere eccessivamente per non compromettere il movimento della leva.

6. Ricollegamento:

   • Leva Freno (Idraulico): Ricollega il tubo del freno alla pompa. Potrebbe essere necessario spurgare l'impianto frenante per eliminare eventuali bolle d'aria.
   • Leva Frizione (Cavo): Ricollega il cavo alla leva e procedi alla regolazione del gioco tramite i registri, fino a ottenere la corsa desiderata.

7. Regolazione e Test: Dopo l’installazione, effettua le regolazioni necessarie. Per la leva freno, controlla che la corsa sia appropriata e che non ci siano perdite di liquido. Per la frizione, verifica che la leva azioni correttamente il meccanismo e che non ci siano impuntamenti. Testa sempre il funzionamento prima di metterti in strada. Aziona ripetutamente le leve verificando che tornino nella posizione di riposo senza inceppamenti.

Consigli sui Ricambi

I ricambi originali garantiscono perfetta compatibilità e qualità certificata, ma spesso comportano costi elevati. Le alternative aftermarket offrono un ottimo rapporto qualità-prezzo, con marchi come Puig, Rizoma o LSL che propongono soluzioni tecnicamente superiori. Le leve regolabili rappresentano un upgrade interessante, permettendo di adattare la distanza di azionamento alle dimensioni della mano.

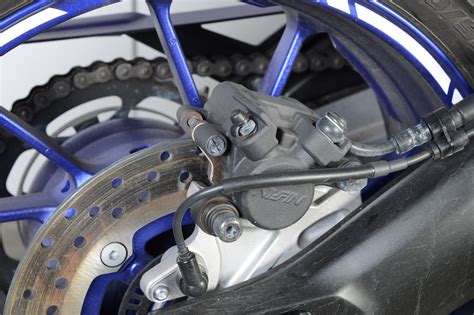

Per una moto come la Honda Dominator RD02B del 1993, è importante ricercare leve compatibili con il modello specifico o con la pinza freno Nissin montata all'anteriore. La disponibilità di ricambi specifici per modelli meno recenti può richiedere una ricerca più approfondita online o presso rivenditori specializzati.

Regolazione Fine: Personalizzare l'Ergonomia

La regolazione corretta delle leve è fondamentale per ottimizzare il controllo e ridurre l'affaticamento. Molti motociclisti si adattano a leve regolate in modo non ottimale, ma questo può portare a stanchezza e minore sicurezza.

Impostazione Generale delle Leve

La regola generale per posizionare le leve è cercare di allinearle con l'avambraccio e il polso quando si assume la normale posizione di guida. Questo significa che, con la mano rilassata sul manubrio, le dita dovrebbero potersi estendere naturalmente verso la leva, azionandola con un movimento fluido e senza dover cambiare presa o piegare eccessivamente il polso.

• Leve Freno e Frizione: Molte moto permettono di intervenire sull'inclinazione del supporto (il cosiddetto "perch") sul manubrio. Allentando leggermente le viti di fissaggio è possibile ruotarlo in avanti o indietro finché la leva risulta in linea con la posizione naturale della mano quando si è seduti in assetto di guida. La regolazione è corretta quando si riesce a passare facilmente dall’impugnatura completa della manopola all’azionamento della leva con una o più dita. Per quanto riguarda invece l’attacco della frizione, se sui sistemi a cavo è spesso presente una rotella zigrinata o un registro che consente di recuperare il gioco, su quelli idraulici può esserci un registro in prossimità del perno leva. Come riferimento di base, la frizione dovrebbe iniziare ad attaccare circa a metà corsa della leva.

Regolazione Specifica per Modello (Esempio Honda Dominator RD02B)

Per la Honda Dominator RD02B del 1993, la moto monta una leva dell’anteriore regolabile su pinza Nissin. L'utente ha notato differenze estetiche tra le due leve, suggerendo una possibile sostituzione o deformazione.

Per affrontare l'indolenzimento della mano sinistra e migliorare l'ergonomia, si può agire in diversi modi:

1. Regolazione dell'inclinazione: Come descritto sopra, se il supporto della leva frizione lo consente, si può ruotare leggermente per allinearla meglio alla mano.
2. Sostituzione con leve regolabili: L'argomento principale di questa discussione verte proprio sulla scelta di leve aftermarket regolabili e snodate. Queste permettono di variare la distanza dal manubrio e, spesso, l'inclinazione, adattandosi perfettamente alla mano del pilota. Marchi come Puig, Rizoma o LSL offrono soluzioni che possono migliorare notevolmente il comfort, soprattutto per chi ha mani più piccole o soffre di affaticamento.
3. Verifica del cavo frizione: Anche se il sospetto iniziale era sulla leva, un cavo frizione usurato, non correttamente lubrificato o con una guaina danneggiata può rendere la leva molto più dura da azionare. La manutenzione del cavo (pulizia, lubrificazione) o la sua sostituzione (anche solo del cavo e guaina, soluzione più economica rispetto all'acquisto del cavo completo di guaina di mamma Honda) può portare a una frizione più morbida e leggera da azionare.

Se si sospetta una deformazione della leva originale, si può valutare se sia possibile raddrizzarla con cautela, prestando attenzione a non romperla, oppure procedere direttamente alla sostituzione. Data la complessità che alcuni piloti percepiscono nello smontaggio meccanico ("come un pezzo di legno e di non capirci una beata mazza"), è consigliabile documentarsi approfonditamente tramite manuali d'officina o tutorial video, oppure affidarsi a un meccanico esperto.

Regolazione degli Altri Comandi

Oltre alle leve di freno e frizione, altri comandi richiedono attenzione per un'ergonomia ottimale:

• Leva del Cambio: La posizione della leva del cambio deve consentire di inserire le marce senza movimenti forzati della caviglia. Seduti nella normale posizione di guida, con il piede sinistro sulla pedana, si dovrebbe verificare se la punta dello stivale si trova naturalmente appena sotto la leva o leggermente sopra. Se per salire di marcia occorre piegare eccessivamente la caviglia verso l’alto, o per scalare bisogna forzarla troppo verso il basso, è opportuno intervenire. Se la leva è montata direttamente sull’alberino del cambio, spesso è sufficiente rimuoverla e riposizionarla di un dente verso l’alto o verso il basso. Nei sistemi con rinvio, invece, la regolazione avviene tramite un’asta filettata con controdadi che permette di modificare con precisione l’altezza della leva.

• Pedale del Freno Posteriore: Il pedale dovrebbe trovarsi appena sotto la punta dello stivale destro, in modo da poterlo azionare con una semplice rotazione del piede. Se si è costretti a sollevare troppo il piede o, al contrario, a fletterlo eccessivamente verso il basso, è necessario intervenire. Sui sistemi meccanici è generalmente presente un dado di regolazione che consente di modificare l’altezza e il gioco. Anche in questo caso, il freno dovrebbe iniziare a intervenire prima che il pedale percorra una corsa eccessiva.

Manutenzione e Controllo Periodico

Per garantire la longevità e l'efficacia delle leve e dei loro meccanismi, è importante effettuare una manutenzione regolare.

• Pulizia: Pulisci regolarmente le leve e i loro punti di snodo con prodotti specifici per evitare accumuli di sporco, polvere o residui di olio o grasso che potrebbero compromettere la fluidità del movimento.
• Controllo Serraggio: Controlla periodicamente il serraggio dei fissaggi delle leve e dei loro supporti, specialmente dopo i primi chilometri dall’installazione o dopo interventi di manutenzione. Un serraggio corretto è cruciale per la sicurezza.
• Lubrificazione (Cavo Frizione): Per i sistemi a cavo, la lubrificazione periodica del cavo frizione è essenziale per mantenerlo scorrevole e prevenire la rottura.
• Controllo Liquido Freni (Impianti Idraulici): Nei sistemi frenanti idraulici, oltre a controllare la fluidità delle leve, è fondamentale verificare periodicamente il livello del liquido freni e la sua eventuale sostituzione secondo le indicazioni del costruttore.

Una questione di precisione (e di sicurezza). Salvo sistemi particolarmente complessi, regolare correttamente i comandi della moto non richiede competenze avanzate, ma attenzione e metodo. L’obiettivo non è personalizzare per gusto, bensì ottenere rapidità, precisione e naturalezza nei movimenti, trasformando ogni comando in un'estensione del proprio corpo.
