Controllo Livello Liquidi Frizione Touran: Guida Completa alla Manutenzione del Sistema Idraulico e alla Decodifica delle Spie

La trasmissione manuale, nonostante la crescente popolarità dei cambi automatici, rimane una scelta diffusa tra gli automobilisti, anche in Italia. Nelle vetture equipaggiate con cambio manuale, la frizione può essere azionata via cavo o tramite un sistema idraulico. Quest'ultimo, caratterizzato dalla presenza di un serbatoio contenente liquido, richiede una particolare attenzione per garantire il corretto funzionamento e la sicurezza del veicolo. Il controllo regolare del livello di questo fluido è un aspetto fondamentale della manutenzione, poiché la sua mancanza o alterazione può compromettere la funzionalità della frizione e, di conseguenza, la guidabilità dell'auto.

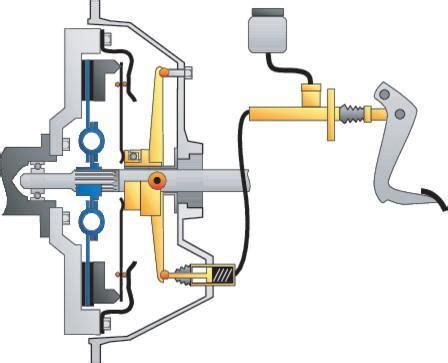

Il Sistema Idraulico della Frizione: Componenti e Funzionamento

Nelle auto moderne, la frizione idraulica rappresenta una soluzione efficiente per la gestione del cambio marcia. Questo sistema si basa sulla trasmissione della forza dal pedale della frizione ai meccanismi di disinnesto tramite un fluido incomprimibile. La pompa della frizione, che lavora in sinergia con il cilindro di comando, è un elemento cruciale in questo processo. Quando il conducente preme il pedale della frizione, la pompa di frizione, una pompa a stantuffo, riceve la pressione del piede. Questa pressione viene poi trasmessa al cilindro che, a sua volta, spinge un'asta. L'asta agisce su una leva, muovendo lo spingidisco e disinnestando la frizione, permettendo così il cambio marcia.

Il serbatoio del liquido della frizione, che spesso contiene lo stesso liquido dei freni, si trova generalmente vicino alla pompa freno, dietro il blocco motore. È riconoscibile dal serbatoio dei freni perché è più piccolo. La maggior parte dei serbatoi delle frizioni idrauliche è di dimensioni ridotte, il che significa che anche un minimo sgocciolio può svuotarli in breve tempo, rendendo essenziale un controllo periodico. Sulle macchine moderne, il serbatoio è costruito in plastica traslucida, mentre sui modelli più datati è possibile trovarlo ancora in metallo.

Controllo e Rabbocco del Liquido della Frizione

La frequenza con cui è necessario controllare il serbatoio della frizione dipende dal modello specifico dell'auto. È una buona prassi verificare regolarmente il livello del liquido per prevenire problemi. Il serbatoio dovrebbe essere pieno fino all'orlo o il liquido dovrebbe essere compreso fra due tacche di minimo e massimo chiaramente visibili, a seconda delle indicazioni del costruttore.

Se si nota la necessità di un rabbocco ogni volta che si controlla il serbatoio del liquido della frizione, è probabile che ci sia una perdita nel sistema. Queste perdite possono verificarsi a diversi livelli: dal cilindro maestro, dal cilindro di comando o persino dietro il pedale. Un rapido calo del livello del liquido è un segnale inequivocabile di una perdita, che deve essere immediatamente individuata ed eliminata per evitare danni più gravi alla trasmissione.

Il liquido dei freni, utilizzato anche per la frizione idraulica, è igroscopico, ovvero tende ad assorbire l'umidità dall'aria. L'acqua nel sistema può ridurre il punto di ebollizione del fluido, compromettendo le sue prestazioni, specialmente in condizioni di utilizzo intenso, come frenate prolungate o guida sportiva. Pertanto, se prescritto, il liquido va sostituito secondo le indicazioni del libretto d'uso e manutenzione. Questa operazione, per essere certi che il rifiuto venga smaltito correttamente e per garantire un lavoro a regola d'arte, andrebbe fatta in officina.

Problemi Comuni e Sintomi di una Pompa Frizione Danneggiata

Una pompa frizione difettosa può manifestarsi con diversi sintomi che indicano un malfunzionamento. Il sintomo più evidente è una sensazione inconsueta del pedale della frizione, che potrebbe apparire molto più molle e affondare senza che la marcia venga disinnestata correttamente. Questa anomalia rende difficoltoso il cambio delle marce, fino a impedirlo del tutto e compromettere la guidabilità del veicolo. Altri segnali da non sottovalutare includono eventuali perdite di liquido visibili sul pavimento o all'interno del vano motore.

È fondamentale non ignorare a lungo i problemi alla pompa della frizione, poiché c'è il rischio di un danneggiamento alla trasmissione. Nel caso di frizione meccanica, se il pedale diventa duro, è probabile che ad essere grippato sia il cavo o il leveraggio. La tempestività nella diagnosi e nella riparazione è cruciale per prevenire costi di manutenzione maggiori e garantire la sicurezza sulla strada.

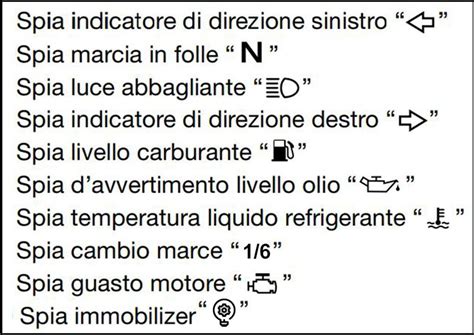

L'Importanza delle Spie di Controllo nel Cruscotto

I veicoli moderni, come i veicoli commerciali VW, sono dotati di un sofisticato sistema di segnalazione che tiene il conducente al corrente delle sue condizioni operative. Dalle porte aperte al livello dell’olio, senza dimenticare la pressione dei pneumatici, una serie di spie di controllo fornisce informazioni vitali. Comprendere il significato di queste spie e le azioni da intraprendere quando si accendono o lampeggiano è essenziale per una guida sicura e una manutenzione efficace del veicolo.

Le spie si differenziano per colore: rosso, arancione (o giallo) e verde. Le luci rosse sono spie di allarme e indicano problemi gravi che alterano il comportamento del veicolo, spesso richiedendo l'immediata fermata. Tra queste figurano indicatori per la batteria, la pressione e la temperatura dell'olio motore, la temperatura del liquido di raffreddamento e problemi relativi alla frenata. Queste spie sono accompagnate talvolta da segnalatori acustici per enfatizzare la gravità della situazione. È importante notare che alcune spie rosse si accendono brevemente all'avvio del motore per un test diagnostico, spegnendosi subito dopo se tutto è regolare.

Le spie di avvertimento, visualizzate in giallo o arancione, segnalano un problema meccanico o elettronico senza l'obbligo immediato di fermarsi, ma invitano a recarsi in officina il prima possibile. Esempi includono l'avvertimento del livello dell'olio motore (diverso dalla pressione dell'olio), malfunzionamenti dell'airbag o del sistema frenante, problemi al controllo della trazione, al sistema di disinquinamento, al servosterzo o all'illuminazione. Anche la presenza di acqua nel filtro diesel può essere indicata da una spia arancione, richiedendo un rapido spurgo del filtro.

Le spie verdi, infine, indicano generalmente lo stato di un accessorio o una funzione attivata o disattivata dal conducente, o forniscono informazioni generali e possono segnalare un controllo da effettuare.

Spie Rilevanti per il Funzionamento e la Sicurezza del Veicolo

Per una comprensione più dettagliata, analizziamo alcune spie di controllo specifiche che possono presentarsi sul cruscotto di un veicolo, con particolare riferimento ai sistemi che influenzano direttamente o indirettamente il controllo dei liquidi e la sicurezza.

Spie Rosse (Allarme Immediato):

• Freno a mano tirato o impianto frenante difettoso/livello liquido freni troppo basso: Se si illumina, può indicare il freno a mano inserito, un guasto all'impianto frenante che richiede un'immediata visita in officina, o un livello troppo basso del liquido dei freni. Se contemporaneamente lampeggia la spia ABS, significa che l'ABS è fuori uso, ma il veicolo può ancora frenare senza di esso.
• Temperatura eccessiva del liquido di raffreddamento o guasto del sistema: Se l'indicatore è nella "zona di allarme" (C), non proseguire la marcia, arrestare il veicolo e lasciare raffreddare il motore. Se l'indicatore è nella "zona di normalità" (B) ma la spia è accesa, il livello del refrigerante è troppo basso; controllare e rabboccare a motore freddo. Se l'indicatore è su "--" o lampeggia, il sistema di raffreddamento è difettoso e richiede assistenza specializzata.
• Pressione dell'olio motore troppo bassa: Se lampeggia, non proseguire la marcia, spegnere il motore e verificare il livello dell'olio. Se la spia continua a lampeggiare anche con il livello dell'olio corretto, non accendere il motore e rivolgersi a un servizio di assistenza specializzato per evitare danni al motore.
• Apertura porte/cofano/portellone: Indica che una o più porte, il cofano motore o il portellone del bagagliaio non sono chiusi correttamente.
• Sterzo elettromeccanico fuori uso: Se si illumina o lampeggia, non proseguire la marcia e richiedere un controllo immediato dello sterzo in officina specializzata.
• Generatore difettoso: Se si illumina, il generatore non ricarica la batteria. Spegnere i dispositivi elettrici non necessari e recarsi in officina per un controllo dell'impianto elettrico.
• Cambio a doppia frizione DSG® surriscaldato: Se lampeggia, non proseguire la marcia e attendere il raffreddamento del cambio con la leva di selezione in posizione P. Se l'avvertenza non si spegne, rivolgersi a un servizio di assistenza specializzato per prevenire danni rilevanti al cambio.

Spie Arancioni/Gialle (Avvertimento):

• Pastiglie dei freni consumate: Se si illumina, recarsi in officina per un controllo e eventuale sostituzione.
• ESC/ASR disattivato o difettoso: Se si illumina, può indicare che l'ESC è disattivato per motivi di sistema (provare a disinserire e reinserire l'accensione) o difettoso (recarsi in officina). Se allo stesso tempo si illumina la spia ABS, l'ABS è difettoso. Se lampeggia, indica una regolazione ESC o ASR in corso, suggerendo di togliere il piede dall'acceleratore e adeguare la guida.
• Spia di avvertimento centrale: Si illumina e richiede di osservare attentamente le informazioni supplementari sul display dello strumento combinato.
• ASR disinserito manualmente: Se si illumina, indica che l'ASR è stato disinserito manualmente. Si reinserisce automaticamente disinserendo e inserendo l'accensione.
• Illuminazione del veicolo fuori uso: Se si illumina, controllare e sostituire le lampadine non funzionanti. Se tutte le lampadine funzionano, rivolgersi a un'officina.
• Guasto che influisce sul gas di scarico: Se si illumina, rivolgersi a un'officina specializzata per un controllo del motore. Se lampeggia, indica una combustione irregolare che può danneggiare il catalizzatore; guidare con cautela fino all'officina più vicina.
• Preriscaldamento motore diesel (spia candelette): Si illumina prima dell'avviamento. Se lampeggia, indica una gestione motore difettosa e richiede un controllo immediato.
• Gestione motore difettosa (Electronic Power Control): Se si illumina, richiedere un controllo immediato del motore.
• Filtro antiparticolato diesel alterato dalla fuliggine: Se si illumina, guidare per circa 15 minuti a velocità sostenuta per favorire la rigenerazione. Se la spia non si spegne, recarsi in officina.
• Sterzo elettromeccanico ridotto o batteria ricollegata: Se si illumina, indica una riduzione del servosterzo o un ricollegamento della batteria. Se lampeggia, indica il piantone dello sterzo in tensione, non sbloccato o bloccato.
• Guasto ai pneumatici/Pressione pneumatici troppo bassa: Se si illumina, può indicare una pressione al di sotto di 1,4 bar o una perdita critica. Non proseguire la marcia, controllare i pneumatici e, se necessario, recarsi in officina a bassa velocità. Se lampeggia, può indicare un disturbo radio tra sensore e sistema o un difetto del sistema.
• Livello del liquido tergicristalli troppo basso: Se si illumina, riempire il serbatoio alla prima occasione.
• Serbatoio del carburante quasi vuoto: Se si illumina, indica che si sta consumando il carburante di riserva; fare rifornimento alla prima occasione.
• Acqua nel carburante (motore diesel): Se si illumina, spegnere il motore e, a seconda del modello (Amarok/Caddy), eliminare l'acqua dal filtro del carburante o rivolgersi a un servizio di assistenza specializzato.
• Livello dell'olio motore troppo basso: Se si illumina, spegnere il motore e verificare il livello dell'olio.
• Riserva di AdBlue® bassa o sistema SCR difettoso: Se si illumina, aggiungere AdBlue® o, in caso di difetto del sistema SCR, recarsi immediatamente in officina.
• Sistema airbag e pretensionatore difettoso: Se si illumina, recarsi in officina per un controllo immediato.
• Airbag frontale del passeggero anteriore disattivato: Se si illumina, controllare se deve rimanere disattivato o se c'è un difetto nel sistema airbag.
• Far sostituire il filtro dell'aria: Se si illumina, indica la necessità di sostituire il filtro dell'aria.
• Immobilizzatore elettronico attivo: Se si illumina, l'immobilizzatore è attivo.
• Bloccaggio del differenziale dell'assale posteriore/bloccaggio del differenziale inserito: Se si illumina, il bloccaggio è inserito. Se lampeggia, indica che si sta ingranando o è difettoso.
• Trazione integrale (4X4 LOW/HIGH) attivata o in errore: Le spie indicano l'attivazione della trazione integrale. Se lampeggiano, la trazione integrale è in fase di attivazione/disattivazione. Un lampeggio permanente indica un errore.
• Tachigrafo difettoso: Se si illumina, il tachigrafo installato di fabbrica è difettoso; seguire le istruzioni e rivolgersi in officina.
• Adaptive Cruise Control (ACC) non disponibile: Se si illumina, spegnere e riaccendere il motore. Verificare la pulizia del sensore radar. Se persiste, rivolgersi a un centro specializzato.
• Sistema di assistenza per il cambio di corsia non disponibile: Se si illumina, il sistema è temporaneamente non disponibile.
• Fari fendinebbia inseriti: Se si illumina, i fari fendinebbia sono accesi.
• Regime del motore limitato: Se si illumina, indica una limitazione del regime del motore.
• Sensore luci/pioggia difettoso: Se si illumina, disinserire e inserire l'accensione. Se persiste, rivolgersi a un servizio di assistenza specializzato.
• Assistente per il mantenimento della corsia (Lane Assist) inserito ma non attivo/disattivato: Le spie indicano lo stato del sistema Lane Assist.
• Testa sferica del dispositivo di traino non bloccata: Se si illumina, indica che la testa sferica del gancio traino non è bloccata.
• Sistema di controllo perimetrale (Front Assist) disattivato: Se si illumina, il sistema Front Assist è disattivato.
• Cambio difettoso: Se si illumina, non proseguire la marcia, attendere il raffreddamento e, se la spia non si spegne, rivolgersi a un servizio di assistenza specializzato.
• Tergicristalli difettoso: Se si illumina, disinserire e inserire l'accensione.

Altri Controlli Essenziali per la Manutenzione del Veicolo

Oltre al liquido della frizione, altri fluidi e sistemi richiedono un'attenzione costante per garantire la longevità e l'efficienza del veicolo:

• Olio Motore: Sulle moderne diesel con filtro antiparticolato (DPF), il livello dell'olio può aumentare a causa della diluizione con il gasolio iniettato per le pulizie periodiche del DPF, che in parte trafila nella coppa. Questa diluizione compromette l'efficacia del lubrificante, rendendo indispensabile seguire i messaggi della strumentazione che indicano quando sostituirlo. Ignorare tali avvertenze aumenta l'usura del propulsore e, nei casi peggiori, può portare a gravi danni. È cruciale controllare il livello dell'olio a vettura in piano e motore freddo, assicurandosi che sia tra la tacca inferiore e quella superiore dell'astina (la distanza tra le due corrisponde di solito a un litro d'olio).
• Liquido Tergicristalli: Soprattutto nella stagione invernale, un lavavetro efficiente è fondamentale per la visibilità e la sicurezza. Il serbatoio (o i serbatoi) vanno rabboccati con liquido specifico, facilmente reperibile presso ricambisti e supermercati.
• Batteria: Lo stato di carica della batteria si rileva con un voltmetro digitale, a vettura ferma da almeno un'ora e con gli accessori e le luci spente. Se il valore è superiore a 12,5 volt, l'accumulatore è carico; se è di 12,2 volt o inferiore, è necessario ricaricarlo.
• Pressione Pneumatici: Adattare la pressione di gonfiaggio al carico della vettura, seguendo le indicazioni riportate dal costruttore sul libretto di uso e manutenzione. La pressione insufficiente è una delle cause principali di usura anomala dei pneumatici e di aumento dei consumi.
• Filtro Carburante (Diesel): Con l'avvento degli impianti d'iniezione common rail, caratterizzati da una portata di combustibile molto più alta, i filtri tradizionali che bloccavano il passaggio dell'acqua sono diventati meno efficaci. L'aggiunta di biodiesel al gasolio, che tende ad addensarsi a temperature più alte e a formare morchie, ha complicato ulteriormente la situazione, richiedendo filtri più resistenti e additivi specifici. Un sensore fa accendere la spia che segnala la presenza di acqua nel filtro, indicando la necessità di spurgarlo tramite una vite posta sul fondo della cartuccia.
