Il sensore dell'albero motore è un componente essenziale per il corretto funzionamento del motore. La sua precisione è fondamentale per la gestione elettronica del propulsore, influenzando direttamente le prestazioni, l'efficienza e l'affidabilità del veicolo. Anche nel futuro, come dimostrano le persistenti problematiche osservate nelle officine dell'anno 2050, questo piccolo ma cruciale sensore continua a essere al centro di diagnosi complesse e frustranti. La sua posizione strategica e le condizioni ambientali in cui opera lo rendono suscettibile a guasti che, sebbene non sempre accompagnati da segnali evidenti come fumo o rumori anomali, possono portare a un arresto improvviso o a una mancata accensione del motore.

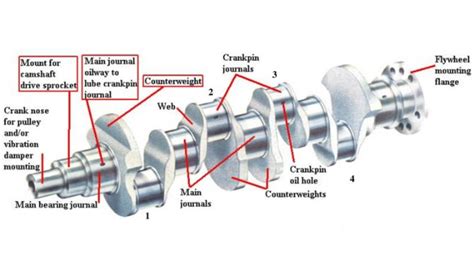

Cos'è un Sensore dell'Albero Motore e a Cosa Serve?
Il sensore dell'albero motore, noto anche come sensore CKP (Crankshaft Position Sensor), garantisce la fasatura precisa di un motore. Il suo ruolo primario è quello di monitorare la posizione e la velocità dell'albero motore, fornendo all'unità di controllo del motore (ECU), o DME/DDE nel contesto BMW, i dati necessari per regolare l'iniezione del carburante e altre funzioni essenziali. In un motore a quattro tempi, è fondamentale monitorare attentamente la velocità e la posizione dell'albero motore. Senza i dati forniti dal sensore, il motore potrebbe non avviarsi. Questo componente agisce come il "master clock" del motore, dettando il ritmo e la sincronizzazione di tutte le operazioni critiche.
Alcuni motori, inoltre, utilizzano il sensore dell'albero motore per funzioni aggiuntive. Ad esempio, alcuni motori che non dispongono di un sensore di detonazione utilizzano il sensore dell'albero motore per eseguire la stessa funzione, rilevando anomalie nella combustione. Questa capacità estende ulteriormente la sua importanza, rendendolo un punto focale per la salute generale del propulsore. La sua capacità di fornire informazioni in tempo reale è ciò che permette alla centralina di prendere decisioni rapide e precise, ottimizzando la combustione e prevenendo danni potenziali.

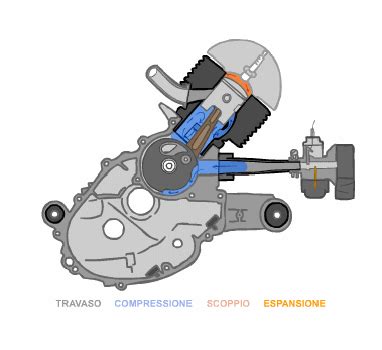

Come Funziona il Sensore CKP
Il funzionamento del sensore CKP si basa sulla rilevazione di un segnale generato dalla rotazione di un componente collegato all'albero motore, tipicamente un anello dentato (chiamato anche "tone wheel" o ruota fonica) montato sull'albero motore stesso o sul volano. In BMW, il sensore CKP solitamente legge questi denti. Esistono principalmente due tipi di sensori CKP: induttivi e a effetto Hall.
I sensori induttivi funzionano secondo i principi dell'induzione elettromagnetica. Sono costituiti da un magnete permanente, un nucleo di ferro e una bobina di filo. Quando i denti dell'anello rotante passano davanti al sensore, interrompono o modificano il campo magnetico. Questa variazione induce una tensione nella bobina, generando un segnale di uscita che varia con la velocità di rotazione. Il segnale prodotto da un sensore induttivo è tipicamente una forma d'onda sinusoidale o quasi sinusoidale, la cui ampiezza aumenta con i giri del motore.
I sensori a effetto Hall, invece, utilizzano un semiconduttore che genera una tensione quando esposto a un campo magnetico in presenza di corrente. Questi sensori richiedono un'alimentazione esterna (solitamente 5V o 12V, a seconda del design) e un riferimento di massa perfetto. Quando i denti dell'anello rotante passano, alterano il campo magnetico che agisce sul sensore Hall, causando un cambiamento nella tensione di uscita. Il segnale di uscita di un sensore Hall è tipicamente un'onda quadra pulita, che non varia in ampiezza con la velocità del motore, ma solo nella frequenza.
Indipendentemente dal tipo, il segnale generato dal sensore CKP viene inviato all'ECU. L'unità di controllo analizza questo segnale per determinare con precisione la posizione angolare dell'albero motore e la sua velocità di rotazione. Queste informazioni sono vitali per calcolare il momento esatto dell'iniezione del carburante e dell'accensione. Senza questo segnale, la centralina si trova in uno stato di incertezza, definita come "modalità 'non so dove sono'", che impedisce il corretto funzionamento del motore.
Sensore Giri, motore, camme, ruote etc etc...
Cosa Causa il Malfunzionamento di un Sensore dell'Albero Motore?
Ci sono diversi fattori che possono causare il guasto di un sensore dell'albero motore. La sua posizione, spesso vicina al blocco motore, al volano, alla trasmissione o al gruppo frizione, lo espone a condizioni ambientali severe, tra cui calore elevato, vibrazioni, perdite d'olio e, talvolta, acqua. Questi fattori usuranti possono compromettere la sua integrità nel tempo.
Uno dei problemi più comuni è l'accumulo di sporco o particelle metalliche. Nei sensori che contengono magneti (come i sensori induttivi), lo sporco o i trucioli metallici possono accumularsi sulla punta del sensore, bloccando la sua capacità di rilevare correttamente i denti dell'anello rotante. Se la punta si carica di limatura metallica, la lettura diventa erratica.
L'usura del sensore stessa è un altro fattore. Con il tempo, il magnete in un sensore induttivo può perdere la sua efficacia, riducendo la precisione dei segnali inviati alla ECU. Nei sensori Hall, l'elettronica interna può degradarsi a causa del calore o delle vibrazioni.
Il cablaggio difettoso rappresenta una causa frequente di problemi. Cavi danneggiati, isolamento screpolato, o connessioni allentate o corrose possono compromettere la trasmissione dei segnali. È importante notare che anche un nuovo sensore può fallire se la sezione del filo sfrega contro una staffa o se l'isolamento si deteriora. Una connessione elettrica scadente, come un cattivo collegamento di massa, può simulare un sensore guasto, poiché la centralina non riceve un segnale pulito o non lo riceve affatto.
Il danno fisico diretto, causato da urti con altri componenti del motore, detriti stradali o durante operazioni di manutenzione errate, può danneggiare il sensore o il suo cablaggio.
Infine, il danno ai componenti monitorati può influenzare il segnale. Se l'anello dentato (tone wheel) è danneggiato, deformato o mancante di denti, invierà segnali contrastanti o incompleti, causando errori e l'accensione della spia di controllo del motore.
Sintomi di un Sensore dell'Albero Motore Difettoso
Un veicolo con un sensore dell'albero motore difettoso presenterà una serie di problemi sia al motore che alle prestazioni complessive. Riconoscere questi segnali è fondamentale per una diagnosi tempestiva.

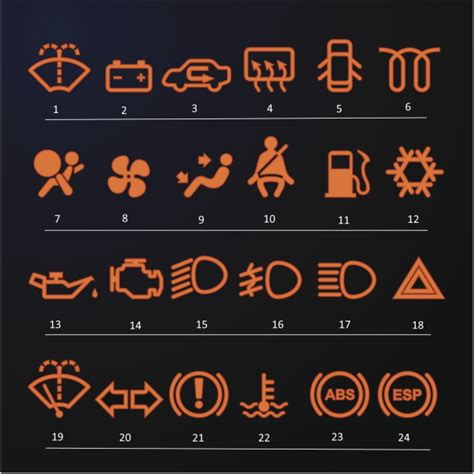

La Spia "Controlla Motore" è Accesa: Se il sensore non trasmette informazioni alla centralina elettronica o se ciò che invia appare preoccupante, la centralina elettronica risponderà accendendo la spia del motore. È importante notare che la spia motore potrebbe essere causata da una serie di problemi diversi oltre al sensore dell'albero motore. Un strumento diagnostico può aiutare a identificare se il sensore è la parte che causa problemi. In alcuni casi, se il veicolo è dotato di un singolo sensore dell'albero a camme, è possibile che non venga visualizzata una spia del motore e che non venga visualizzato alcun guasto sullo strumento diagnostico, poiché la ECU non sa distinguere se il motore non si avvia o è semplicemente a riposo. Il controllo del numero di giri è essenziale per la diagnosi. Le auto più recenti, con due sensori dell'albero a camme, dovrebbero essere in grado di rilevare un problema all'albero a camme.
Il Motore ha Problemi ad Avviarsi: Il sensore dell'albero motore ha il compito di monitorare attentamente la posizione e la velocità dell'albero motore durante l'avviamento del motore. Se non è in grado di trasmettere queste informazioni alla centralina elettronica (ECU), il motore potrebbe non avviarsi. Tuttavia, se il motore è già in funzione, potresti non notare alcun problema, anche in assenza della spia "controlla motore". Questo perché il sensore utilizza un algoritmo per stimare la posizione dell'albero motore basandosi su dati precedenti, evitando che il motore si spenga a causa di un'interruzione elettronica. Il problema si manifesterà solo quando si spegne il motore e si prova a riavviare il veicolo successivamente. Se il motore non si accende e i codici diagnostici indicano 0 RPM (giri al minuto), non si dovrebbe perdere tempo con il sistema di alimentazione, ma concentrarsi sul sensore CKP.
Modalità di Emergenza (Limp Mode): Un sensore dell'albero motore difettoso non è l'unica causa di un consumo di carburante più elevato del normale, ma rappresenta comunque uno dei segnali caratteristici. Con un sensore guasto, il motore potrebbe entrare in modalità di emergenza (limp mode) se è ancora in funzione. In questa condizione, gli iniettori di carburante non svolgono il loro ruolo in modo efficiente, causando una riduzione delle prestazioni e un peggioramento complessivo dell'efficienza nei consumi.
L'Accelerazione è Irregolare o Instabile: Il motore si affida al sensore di posizione dell'albero motore per ricevere segnali corretti, necessari per gestire adeguatamente l'iniezione del carburante. In presenza di segnali errati o assenti, l'accelerazione potrebbe risultare debole o non reattiva.
Il Motore Non si Accende o Vibra (Misfire): Senza le informazioni corrette sulla posizione dei pistoni, il motore potrebbe avere mancate accensioni (misfire). Quando il veicolo è al minimo, potrebbe inoltre manifestare vibrazioni e, in alcuni casi, rifiutarsi di avviarsi del tutto, soprattutto se il motore è freddo.
Elevato Consumo di Carburante: Poiché il processo di iniezione del carburante viene compromesso dai segnali errati di un sensore dell'albero motore difettoso, il carburante potrebbe non bruciare correttamente nel motore. Questo non solo può causare singhiozzi nel funzionamento del motore, ma anche una riduzione della potenza. Di conseguenza, il veicolo consumerà più carburante per ottenere le stesse prestazioni.
Cosa Succede se si Guida con un Sensore dell'Albero Motore Difettoso?
Se un sensore dell'albero motore sviluppa un problema mentre il motore è in funzione, sebbene un guasto specifico possa causare un'accensione irregolare del motore, non ci sarà necessariamente un problema immediato o grave in termini di danni meccanici diretti. Il veicolo potrebbe entrare in modalità di emergenza durante la guida, una strategia di protezione per ridurre le possibilità di ulteriori danni e consentire di raggiungere un posto sicuro. Tuttavia, se il motore non è in funzione al momento del guasto o se il guasto è critico, il veicolo potrebbe semplicemente non avviarsi affatto, lasciando il conducente bloccato. La guida prolungata con un sensore difettoso può portare a un consumo eccessivo di carburante e a prestazioni ridotte, oltre a potenziali danni a lungo termine ad altri componenti del sistema di gestione del motore dovuti a una combustione inefficiente e a una sincronizzazione errata.
Diagnosi e Procedura di Sostituzione
Se si sospetta un sensore dell'albero motore difettoso o un problema simile sta causando problemi al motore, sarà necessaria un'ispezione approfondita. Il sensore deve essere testato per individuare eventuali guasti. Questo può essere eseguito sia con un'ispezione visiva, controllando il cablaggio e la presenza di danni fisici o contaminazione, sia, idealmente, con l'utilizzo di un oscilloscopio.
La diagnosi con oscilloscopio è il metodo più efficace per separare coloro che diagnosticano da coloro che indovinano. Un segnale sano di un sensore CKP è solitamente stabile, con un'ampiezza corrispondente ai giri del motore per i sensori induttivi, o un'onda quadra pulita per i sensori Hall. Segnali con "denti" irregolari, cadute casuali, rumore eccessivo o scomparsa del segnale a caldo indicano un problema. È una nota che, anche nel 2050, rimane una legge: se il motore gira lentamente, il segnale induttivo potrebbe essere debole.
In caso di problemi con il sensore, si consiglia di sostituire completamente la parte. È un lavoro relativamente semplice per un meccanico esperto. La procedura generale prevede: individuare il sensore (di solito vicino al volano o sul lato del coperchio della distribuzione del blocco motore), scollegare i collegamenti elettrici e rimuovere il sensore. La sua posizione può variare a seconda del modello specifico del motore BMW (es. M54, N47, B48, B58), ma la logica di sostituzione è simile. Prima di allentare qualsiasi componente, è consigliabile identificare il connettore e il suo percorso. In BMW, il connettore è talvolta posizionato "sopra" e il sensore "sotto", collegati da un cablaggio che passa attraverso delle clip. Dopo aver scollegato la batteria (se si lavora vicino al motorino d'avviamento o alternatore), rimuovere il sensore, solitamente fissato da una singola vite. Estrarre il sensore con una leggera torsione. Pulire accuratamente la sede del sensore e, se applicabile, lubrificare leggermente l'O-ring con una pellicola minima. Installare il nuovo sensore senza forzarlo e riposizionare il cablaggio nelle sue clip. Se il sensore è vicino al collettore di scarico o al turbo, proteggere il cablaggio.
Una volta installato il nuovo sensore, è fondamentale testare il veicolo. Avviare il motore a freddo, lasciarlo scaldare e poi testare a caldo. Controllare i dati in tempo reale tramite lo strumento diagnostico per verificare la stabilità dei giri motore, una corretta sincronizzazione e l'assenza di interruzioni nel segnale.
Sfide Persistenti e Considerazioni per BMW
Il dramma del veicolo BMW che gira, gira… e non parte, o che si spegne improvvisamente, è una situazione che si osserva ancora oggi e che, sorprendentemente, persiste anche in scenari futuri come quello del 2050. In molti di questi casi, non ci sono avvisi evidenti, solo una sensazione di tradimento meccanico. Il sensore CKP è proprio uno dei colpevoli più frequenti e ostinati.
La sua posizione in un luogo poco invidiabile - vicino al blocco, allo scarico, alla trasmissione o al volano - lo rende vulnerabile al calore, alle vibrazioni, all'olio e all'acqua. La bobina (nei sensori induttivi) o l'elettronica (nei sensori Hall) ne soffrono. La sfida è che un sensore CKP può fallire in modo intermittente, spesso solo quando il motore è caldo e tornare a funzionare dopo essersi raffreddato. Questa caratteristica lo pone in cima alla lista dei sospetti per chiunque abbia perso ore preziose a diagnosticare un problema.
A differenza di altri componenti, il sensore CKP è relativamente economico rispetto al tempo che fa perdere quando fallisce. Questo porta spesso alla tentazione di sostituirlo "e basta", ma a volte il problema non è il sensore stesso. Potrebbe essere una sezione di filo che sfrega contro una staffa, un isolamento che si crepa, o un problema di massa imperfetto.
In BMW, è comune che il sensore CKP e il sensore dell'albero a camme (CMP) siano entrambi sospettati nello stesso scenario. Mentre un CKP guasto gravemente può impedire l'avviamento o causare lo spegnimento del motore durante la marcia, un CMP guasto solitamente permette l'avviamento ma con tempi di avviamento più lunghi, perdita di potenza o problemi di sincronizzazione. L'unità di controllo può "inferire" informazioni da entrambi i sensori, ma il CKP è quello che stabilisce il ritmo. Comprendere le differenze e le interazioni tra questi sensori è fondamentale per una diagnosi accurata.
La diagnosi di un sensore dell'albero motore BMW non si limita alla sola lettura dei codici di errore. Richiede la comprensione di ciò che l'unità di controllo sta effettivamente "vedendo" durante il manifestarsi del problema. I dati di "freeze frame" (quadro dati congelato) sono preziosi: includono la temperatura del motore, i giri, la tensione e il carico. Questi dati sono ciò che separa chi sa diagnosticare da chi si limita a tirare a indovinare.
Con l'evoluzione tecnologica, ci si aspetterebbe che problemi così comuni vengano superati. Tuttavia, la persistenza di queste problematiche, anche in contesti futuristici, sottolinea l'importanza di una comprensione approfondita dei principi fondamentali del funzionamento del motore e dei suoi sensori, unita a metodologie diagnostiche rigorose.
