La luce del bagagliaio della Fiat 500 è un componente fondamentale per la visibilità e la sicurezza, soprattutto in condizioni di scarsa illuminazione. Quando questa smette di funzionare, può essere fonte di notevole disagio. Questo articolo fornisce una guida dettagliata su come diagnosticare e risolvere i problemi più comuni che affliggono l'illuminazione del vano bagagli della Fiat 500, basandosi su esperienze pratiche e indicazioni specifiche.
Diagnosi Preliminare: Lampadina e Tensione
Il primo passo, e spesso il più semplice, per affrontare il problema della luce bagagliaio non funzionante è controllare la lampadina. Un utente ha verificato che la lampadina non fosse bruciata, il che è un ottimo punto di partenza. Tuttavia, se la lampadina è integra, il problema potrebbe risiedere altrove.
Successivamente, è essenziale verificare la presenza di tensione ai terminali del portalampada. Con un tester, è possibile controllare che effettivamente non ci sia tensione, come riscontrato in un caso specifico. Questa assenza di tensione è un indicatore chiaro che il problema non è la lampadina stessa, ma il circuito elettrico che la alimenta.
TUTORIAL COME USARE UN TESTER MULTIMETRO
Il Ruolo Cruciale della Serratura del Bagagliaio
Un aspetto spesso sottovalutato, ma di fondamentale importanza, è il funzionamento della serratura del bagagliaio. Molte auto, inclusa la Fiat 500, utilizzano un interruttore integrato nella serratura per attivare e disattivare la luce del bagagliaio.
Il difetto è rilevabile controllando con un tester i terminali n. 1 e 4 (il primo e l'ultimo) della serratura: a serratura aperta il circuito deve essere chiuso. Se questa condizione non si verifica, come accaduto con una vecchia serratura, allora il problema è quasi certamente da attribuire al meccanismo interno della serratura stessa, che non chiude il contatto elettrico necessario all'accensione della luce.
Sostituzione della Serratura: Guida Passo-Passo
Se la diagnosi indica un malfunzionamento della serratura, la sostituzione è la soluzione più probabile. Il processo richiede attenzione e gli strumenti adeguati.
1. Smontaggio del Pannello di Plastica

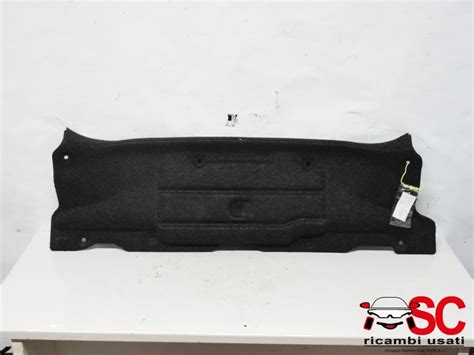

Il primo passaggio consiste nello smontaggio del pannello di plastica interno al portellone del bagagliaio. È necessario tirare con decisione il pannello in corrispondenza dei punti di contatto, prestando la massima attenzione a non rompere nulla. Per facilitare l'individuazione di questi punti, si possono utilizzare riferimenti visivi, come foto con un metro (ogni stecca del metro può indicare 20 cm) per avere un'idea delle distanze e delle posizioni degli agganci.
2. Rimozione della Vecchia Serratura
Una volta rimosso il pannello, si avrà accesso alla serratura. Le due viti M6 che la fissano dovranno essere rimosse. È importante notare che queste viti hanno una coppia di serraggio tra 6 e 10 Nm, un dettaglio utile per il rimontaggio. Durante questa fase, può capitare che qualche spinotto rimanga nella lamiera. È molto facile toglierli spingendo dall'interno verso l'esterno con un utensile dotato di un foro di diametro appropriato, in modo da stringere lo spinotto e farlo uscire senza danni.
3. Montaggio della Nuova Serratura
Con la vecchia serratura rimossa, si può procedere al montaggio della nuova. È interessante notare come, dal confronto con la vecchia serratura e la nuova (che riporta la data del dicembre 2014), si possa riscontrare una differente numerazione dei terminali o delle parti, sebbene la funzionalità rimanga la stessa. Questo sottolinea l'importanza di fare riferimento al modello specifico del ricambio. Serrare le viti M6 con la coppia di serraggio consigliata.
4. Rimontaggio del Pannello di Plastica
Nel rimontaggio del pannello di plastica, occorre prestare particolare attenzione a non rovinare il lunotto termico. Si consiglia di iniziare dagli due spinotti vicino al lunotto, posizionando il pannello in prossimità dei fori. Successivamente, si possono agganciare quelli di sinistra e proseguire sistematicamente.
Il Fattore Fusibile: Una Possibile Causa Aggiuntiva
Un'altra potenziale causa del malfunzionamento della luce del bagagliaio, specialmente dopo interventi sul circuito elettrico come la sostituzione di lampadine, è il fusibile bruciato.
Un utente ha riportato di aver sostituito l'illuminazione con LED e, dopo aver sfilato la lampada dall'innesto e inserito quella a LED, questa non si accendeva. Ha provato a girare il LED pensando alla polarità, ma senza successo. Il sospetto di un corto circuito è emerso, dato che aveva smontato l'intero portalampada staccandolo dallo spinotto per lavorare senza corrente in tensione.

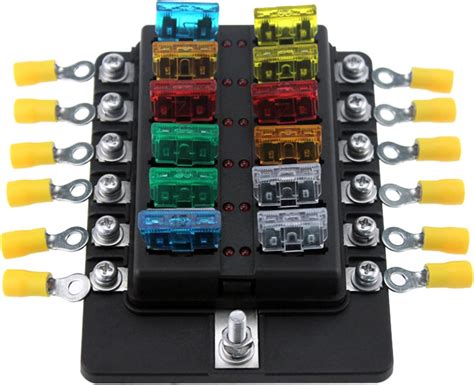

Dove Trovare i Fusibili
La domanda "il fusibile in questione è nell'abitacolo o nel vano motore?" è comune. Nelle Fiat 500, i fusibili possono essere localizzati in diverse scatole, sia nell'abitacolo che nel vano motore. È importante consultare il libretto di manutenzione del veicolo per la posizione esatta e l'identificazione del fusibile specifico per la luce del bagagliaio.
Un utente ha menzionato di non avere i fusibili né tra le luci di scorta, né nel triangolo, e che il kit luci di scorta e il libretto di manutenzione mancavano al momento della consegna del veicolo, evidenziando una potenziale difficoltà nel reperire informazioni e ricambi standard. Questo suggerisce l'importanza di verificare la completezza della dotazione del veicolo al momento dell'acquisto.
Identificazione e Sostituzione del Fusibile
I fusibili sono disponibili in due dimensioni principali: "grossi" e "più piccini". Sono reperibili nei centri commerciali nel reparto auto (spesso in scatole contenenti fusibili di valore e dimensioni diversi) o presso un ricambista auto. È consigliabile portare con sé il fusibile bruciato come esempio per assicurarsi di acquistare quello corretto. Se il fusibile è marrone e reca la scritta "5", indica un valore di 5A.
Un fusibile bruciato è un chiaro segnale di un sovraccarico o di un corto circuito nel sistema. Se si verifica questa situazione dopo l'installazione di lampadine a LED, è possibile che le nuove lampadine abbiano causato un picco di corrente o che la loro installazione non sia stata del tutto corretta. La prudenza è d'obbligo: "non so a questo punto se rischiare con altri led". Anche se l'entusiasmo per le luci a LED è comprensibile, è fondamentale assicurarsi che siano compatibili con il sistema elettrico del veicolo e installate correttamente per evitare ulteriori problemi.
Considerazioni sulle Luci a LED e Altri Interventi
La sostituzione delle luci originali con quelle a LED è una modifica popolare, che offre maggiore luminosità e un consumo energetico ridotto. Tuttavia, come evidenziato dall'esperienza riportata, può presentare delle sfide.
Un utente ha completato con successo il montaggio dei LED per la plafoniera anteriore e posteriore, ma ha riscontrato difficoltà con le luci targa e le diurne, oltre a un "bel rompicapo" per il cassettino dove un siluro da 31mm era troppo grande. Questo sottolinea che non tutte le lampade a LED sono universalmente compatibili in termini di dimensioni o polarità, e potrebbero richiedere adattamenti o ricerche specifiche per il modello.
L'entusiasmo per le luci a LED è giustificato dalle loro prestazioni, ma la cautela e la ricerca preventiva sono essenziali. È sempre una buona pratica staccare la batteria o il fusibile relativo prima di lavorare sull'impianto elettrico per prevenire cortocircuiti.
Manutenzione Preventiva e Consigli Utili
Per evitare problemi futuri con l'illuminazione del bagagliaio e altri componenti elettrici della Fiat 500, si possono adottare alcune pratiche di manutenzione preventiva:
- Controllo Periodico dei Fusibili: Anche se non si riscontrano problemi, una verifica periodica dei fusibili principali può aiutare a identificare precocemente potenziali criticità.
- Lubrificazione della Serratura: Sebbene la serratura sia un componente elettromeccanico, una leggera lubrificazione periodica delle sue parti meccaniche può contribuire a mantenerne il corretto funzionamento nel tempo e prevenire blocchi o malfunzionamenti dell'interruttore.
- Utilizzo di Ricambi Originali o di Qualità Equivalente: Quando si sostituiscono componenti critici come la serratura, è consigliabile optare per ricambi originali o di qualità equivalente per garantire la massima compatibilità e affidabilità.
- Attenzione alle Modifiche DIY: Sebbene il "fai da te" possa essere gratificante, interventi sull'impianto elettrico, come l'installazione di luci a LED, dovrebbero essere eseguiti con cognizione di causa, verificando la compatibilità e seguendo le istruzioni del produttore. In caso di dubbi, è sempre meglio consultare un professionista.
Queste indicazioni complete dovrebbero fornire una base solida per affrontare il problema della luce bagagliaio della Fiat 500 non funzionante, dalla diagnosi preliminare alla risoluzione del problema, con particolare attenzione alla serratura e al sistema dei fusibili.
