La funzionalità della luce del bagagliaio è un dettaglio che, seppur piccolo, incide significativamente sulla praticità e sicurezza di un veicolo, in particolare quando si opera in condizioni di scarsa illuminazione. Sulla Fiat Idea prodotta nel 2005, un guasto a questo sistema può manifestarsi in diversi modi, il più comune dei quali è la semplice assenza di illuminazione all'apertura del portellone. Affrontare questa problematica richiede una diagnosi accurata e, nella maggior parte dei casi, la sostituzione del componente difettoso.
Diagnosi Iniziale: Verifica della Lampadina e della Tensione
Il primo passo in ogni processo di risoluzione dei problemi elettrici è sempre la verifica degli elementi più semplici e facilmente accessibili. Nel caso della luce del bagagliaio, ciò significa controllare la lampadina. Spesso, una lampadina bruciata è la causa principale della mancata illuminazione. Se la lampadina risulta essere integra, il problema si sposta verso il cablaggio o, più frequentemente, verso il meccanismo di attivazione della luce, che solitamente è integrato nella serratura del portellone.
Per accertarsi della natura del guasto, è fondamentale eseguire un controllo della tensione elettrica. Dopo aver controllato che la lampadina non fosse bruciata, è consigliabile verificare con un tester che effettivamente non ci sia tensione ai terminali della lampadina quando il bagagliaio è aperto. L'assenza di tensione in queste condizioni indica che il circuito non si sta chiudendo correttamente.
TUTORIAL COME USARE UN TESTER MULTIMETRO
Il Ruolo della Serratura del Portellone Posteriore
La luce del bagagliaio è quasi sempre attivata da un interruttore collegato alla serratura del portellone. Questo interruttore rileva lo stato di apertura o chiusura del portellone e, di conseguenza, completa o interrompe il circuito elettrico della luce. Il difetto è rilevabile controllando con un tester i terminali n. 1 e 4 (il primo e l'ultimo) della serratura stessa: a serratura aperta il circuito deve essere chiuso. Ciò non si verifica con una serratura difettosa. Questo significa che l'interruttore interno alla serratura non sta fornendo il contatto necessario per l'alimentazione della luce.
Un confronto tra una vecchia serratura difettosa e una nuova può rivelare differenze, anche nella numerazione dei terminali. Ad esempio, una nuova serratura datata dicembre 2014 potrebbe presentare una numerazione differente rispetto all'originale, il che suggerisce una revisione del componente nel corso degli anni. È importante assicurarsi che il ricambio sia compatibile con il modello specifico dell'auto.
Procedura di Sostituzione della Serratura
La sostituzione della serratura del portellone è un'operazione che richiede precisione e attenzione per evitare danni ad altri componenti del veicolo. I passaggi principali includono lo smontaggio del pannello di rivestimento interno del portellone, la rimozione della vecchia serratura e l'installazione del nuovo componente, seguita dal rimontaggio del pannello.
1) Smontaggio del Pannello di Plastica
Il primo passo consiste nello smontare il pannello di plastica che riveste l'interno del portellone. Questo pannello è solitamente fissato con una combinazione di viti e clip a pressione. Dopo aver rimosso eventuali viti visibili, occorre tirare con decisione il pannello, senza rompere nulla, in corrispondenza dei punti di contatto. Questi punti, dove si trovano le clip di fissaggio, possono essere individuati visivamente o al tatto. Per facilitare l'individuazione e dare un'idea della loro distribuzione, si possono utilizzare delle foto con un metro (dove ogni stecca del metro indica 20 cm) per mostrare la posizione esatta dei punti di fissaggio. Una leva in plastica per interni auto può essere utile per fare leva senza danneggiare il rivestimento o la lamiera sottostante.
2) Rimozione della Serratura Difettosa
Una volta rimosso il pannello, la serratura sarà accessibile. Generalmente è fissata alla lamiera del portellone con delle viti. Dopo aver scollegato i connettori elettrici e qualsiasi asta di collegamento meccanico, le viti di fissaggio possono essere svitate per rimuovere la vecchia serratura.
3) Montaggio della Nuova Serratura
La nuova serratura va posizionata e fissata utilizzando le stesse viti rimosse in precedenza. È fondamentale assicurarsi che i collegamenti elettrici siano inseriti correttamente e che eventuali aste di collegamento meccanico siano ripristinate nella loro posizione originale. Le due viti M6 che fissano la serratura hanno una coppia di serraggio specifica, generalmente tra 6 e 10 Nm. Rispettare questa coppia è importante per garantire un fissaggio sicuro senza stringere eccessivamente e rischiare di danneggiare il filetto o il componente stesso. Un avvitatore dinamometrico è lo strumento ideale per questa operazione.
4) Gestione degli Spinotti Persi o Danneggiati
Durante la fase di smontaggio, può capitare che qualche spinotto (le clip di fissaggio del pannello) rimanga nella lamiera. È molto facile toglierli spingendo dall'interno verso l'esterno con un utensile dotato di un foro di diametro appropriato in modo da stringere lo spinotto. Questo permette di recuperare gli spinotti senza danneggiarli, rendendoli riutilizzabili. In caso di spinotti danneggiati, è consigliabile sostituirli con nuovi per garantire un fissaggio ottimale del pannello.

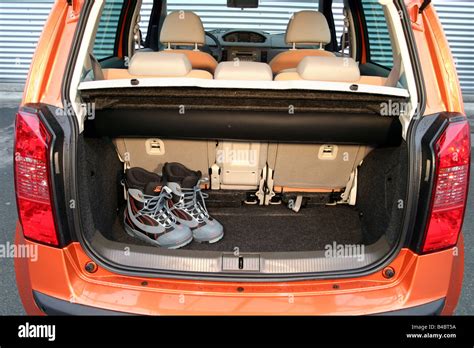

5) Rimontaggio del Pannello di Plastica
Il rimontaggio del pannello di plastica richiede attenzione, soprattutto per non rovinare il lunotto termico. Le resistenze del lunotto termico sono delicate e possono essere facilmente danneggiate se il pannello viene riposizionato con troppa forza o in modo errato. È consigliabile partire dagli spinotti vicino al lunotto, posizionando il pannello in prossimità dei fori. Poi si possono passare a quelli di sinistra e a seguire tutti gli altri, esercitando una pressione uniforme fino a sentire lo scatto delle clip che si innestano. Assicurarsi che tutti gli spinotti siano correttamente alloggiati e che il pannello sia ben saldo e privo di spazi.
Considerazioni Finali sulla Manutenzione e Durata
La durata di un componente come la serratura del bagagliaio può variare notevolmente in base all'uso e alle condizioni ambientali. L'umidità e le vibrazioni possono contribuire all'usura dei contatti elettrici interni. Monitorare regolarmente il funzionamento della luce del bagagliaio può aiutare a identificare precocemente eventuali problemi. La sostituzione con un ricambio originale o di qualità equivalente garantisce una maggiore affidabilità e compatibilità con il sistema elettrico del veicolo.
La comprensione del funzionamento di base dei circuiti elettrici e l'uso corretto degli strumenti di misurazione sono competenze preziose per chiunque voglia cimentarsi nella riparazione della propria auto, consentendo un approccio metodico e riducendo il rischio di errori. La documentazione fotografica e le descrizioni dettagliate dei passaggi sono risorse inestimabili per replicare queste operazioni con successo.
