Guida Completa alle Luci Posteriori e ai Sistemi di Segnalazione Auto

Comprendere a fondo gli elementi principali dell'automobile è fondamentale per tutti i guidatori. In particolare, per una guida sicura, è di cruciale importanza che il veicolo sia dotato di un'illuminazione corretta. Le luci, infatti, rivestono un ruolo essenziale non solo per garantire al conducente una perfetta visuale esterna, ma anche per assicurare la visibilità del veicolo al buio e per segnalare agli altri automobilisti le manovre che si stanno per intraprendere. Questa guida si propone di esplorare la struttura delle luci di segnalazione posteriori, la tecnologia sottostante ai nuovi sistemi di segnalazione e le normative che ne regolano l'uso, oltre a fornire un'analisi dettagliata delle spie luminose sul cruscotto, indispensabili per monitorare lo stato del veicolo.

Le Luci di Posizione Posteriori e il Loro Funzionamento

Le luci di posizione sono progettate per segnalare la presenza dell’auto. Funzionano contemporaneamente a quelle anteriori e si accendono da mezz'ora dopo il tramonto del sole a mezz'ora prima del suo sorgere, anche se la luce esterna è sufficiente. In combinazione con gli anabbaglianti, che illuminano la carreggiata, e gli indicatori di direzione, dette anche frecce, esse costituiscono un sistema di segnalazione visiva cruciale.

Indicatori di Direzione: La Comunicazione in Movimento

Gli indicatori di direzione, comunemente chiamati frecce, sono elementi indispensabili della segnalazione luminosa di un veicolo. Come quelli anteriori, sono a luce intermittente e servono a indicare agli altri conducenti i cambiamenti di direzione che il proprio veicolo si appresta a compiere. Gli indicatori di direzione anteriori, posteriori e laterali sono obbligatori. Nella zona anteriore devono essercene due, nella zona posteriore due o quattro, e lateralmente (opzionale) uno per lato. Il colore deve essere giallo e l'altezza di montaggio è consentita tra 350 mm e 1500 mm. La larghezza massima consentita è di 400 mm dal punto più esterno della carrozzeria, con almeno 600 mm di distanza l'uno dall'altro. Per l'indicatore laterale, l'altezza di montaggio è tra 350 mm e 1500 mm e la distanza massima dall'estremità anteriore del profilo del veicolo è di 1800 mm.

Il comando elettrico degli indicatori di direzione è gestito da un temporizzatore lampeggio d'emergenza elettronico, costituito da un temporizzatore che attiva le lampadine mediante un relè. Dispone inoltre di un circuito di controllo, dipendente dalla corrente, che varia la frequenza del lampeggio in caso di guasto di una lampadina. La frequenza dei segnali di lampeggio è compresa tra 60 e 120 lampeggi al minuto.

Luci Retronebbia: Visibilità in Condizioni Estreme

Le luci retronebbia hanno il compito di aumentare la visibilità dell’auto in condizioni di forte nebbia, pioggia intensa o fitta nevicata. La superficie illuminata visibile non deve superare i 140 cm². Devono essere presenti uno o due retronebbia, di colore rosso. L'altezza di montaggio è consentita tra 250 mm e 1000 mm. La distanza dalla luce freno deve essere di almeno 100 mm. Il comando elettrico prevede che i retronebbia debbano funzionare solo con anabbaglianti, abbaglianti o fendinebbia inseriti, e devono poter essere accesi indipendentemente dai proiettori fendinebbia. La spia di accensione è gialla; sui veicoli omologati prima del 1981, può essere anche verde.

Catadiottri: Sicurezza Passiva e Riflessa

Obbligatori su tutti i veicoli, i catadiottri non producono luce propria ma brillano di luce riflessa, e sono di colore rosso. La loro funzione è cruciale per la sicurezza passiva, in quanto rendono il veicolo visibile anche in assenza di illuminazione attiva, sfruttando la luce proveniente da altre fonti, come i fari dei veicoli in avvicinamento.

Luci Targa: L'Identificazione del Veicolo

La luce targa serve a illuminare la targa posteriore per renderla più visibile. A seconda dell'esigenza, possono esserci una o due luci di colore bianco. Non ci sono prescrizioni particolari per il montaggio a sbalzo o per il comando elettrico. La targa posteriore deve essere illuminata in modo da essere leggibile anche a 25 metri di distanza.

La Struttura dei Sistemi di Illuminazione Posteriore

Le luci di segnalazione hanno una funzione di sicurezza importante. Esse indicano la decelerazione e la variazione di direzione, migliorando il riconoscimento del veicolo al buio o in condizioni di visibilità sfavorevoli da parte degli altri utenti della strada. Per soddisfare i requisiti tecnici, la luce delle sorgenti luminose deve essere raccolta, indirizzata, deviata e distribuita.

Un gruppo ottico posteriore è composto da vari elementi:

1. Portalampade: Posiziona in modo corretto una o più sorgenti luminose rispetto al sistema ottico del fanale.
2. Involucro esterno: Contiene i riflettori, che normalmente sono sagomati.

Tutte le funzioni di un gruppo ottico posteriore lavorano su un unico livello, indipendentemente dalle condizioni di luce esterna (giorno, notte, mattina limpida o nebbiosa). L'unica opzione disponibile per l'adattamento in caso di condizioni climatiche avverse risiede nel retronebbia. Tuttavia, il retronebbia viene spesso regolato in modo errato, provocando fastidi agli altri conducenti. Ulteriori informazioni, come una frenata debole o a fondo, non vengono trasmesse dai sistemi tradizionali.

L'Innovazione ASIGNIS®: Luci Adattive per la Sicurezza

Grazie a sistemi innovativi come ASIGNIS®, la luce dei singoli segnali di un gruppo ottico posteriore (stop, indicatori di direzione ecc.) può essere adattata alle condizioni di guida. L'intensità luminosa del segnale (ad esempio, debole di giorno, più intensa di notte o il segnale di frenata) può essere variata in base alle condizioni atmosferiche e di visibilità. La richiesta di segnali di frenata distinguibili può essere soddisfatta, tra l'altro, attraverso una superficie di segnalazione più grande, un aumento della luminosità o l'inserimento di una frequenza di lampeggio più alta. Ad esempio, la luce stop viene attivata su tre livelli in base alla decelerazione: più forte è la decelerazione, più i LED si illuminano.

Tecnologie delle Lampadine: Alogene, Xenon e LED

La durata media delle lampadine alogene è di circa 1000 ore, per quelle allo xenon invece è di circa 2000 ore, mentre le lampadine LED possono durare anche fino a 100.000 ore, o per tutta la vita dell’auto. Questa longevità dei LED è un fattore chiave nella loro crescente adozione.

Controllo Elettronico delle Luci: Modulazione ad Ampiezza d'Impulsi (PWM)

In molti veicoli, le sorgenti luminose vengono controllate tramite modulazione ad ampiezza d'impulsi (PWM). Questa tecnologia offre diversi vantaggi per l'illuminazione del veicolo. Da un lato, è possibile utilizzare le stesse lampadine per diverse funzioni, estendendo così la loro vita utile. Anche nei gruppi ottici posteriori della Golf V si trova una PWM. La PWM consente di utilizzare una lampadina da 21 W sia per le luci stop sia per quelle di posizione posteriori.

In modalità luce di posizione, il tempo di accensione è così breve che si ottiene una tensione media di 5,74 V alla lampadina, la quale emette un flusso luminoso equivalente a quello di una lampadina da 5 W. Azionando il freno, il tempo di accensione è così lento che sulla luce stop sono presenti 13,5 V e la lampadina da 21 W emette il flusso luminoso completo. Rilasciando il freno, la tensione ritorna a 5,74 V.

Sostituzione delle Lampadine e Potenziali Problemi

Durante la sostituzione delle lampadine nelle luci di segnalazione occorre sempre osservare le istruzioni e le specifiche del costruttore. L'utilizzo di una lampadina errata può comportare diverse problematiche:

• Nessuna emissione di segnale dalle singole funzioni, ad esempio la luce stop, con conseguente riduzione della sicurezza, soprattutto durante i viaggi notturni.
• Accensione della spia nel cruscotto (controllo guasti, se presente).
• Accensione di due funzioni luminose contemporaneamente.

Nel caso in cui si verifichi il guasto di una luce di segnalazione, le possibili cause sono sempre più molteplici, rendendo la diagnosi un'operazione che spesso richiede l'intervento di personale specializzato.

Omologazione e Normative

I dispositivi luminosi dei veicoli sono soggetti a prescrizioni nazionali e internazionali per il montaggio e l'utilizzo, secondo le quali devono essere costruiti e controllati. Per le luci di segnalazione esiste un'apposita sigla di omologazione, posta sul fanale. Ad esempio, la sigla E1 indica che il fanale è stato omologato in Germania. La freccia presente sulla sigla indica la direzione di montaggio del fanale, ossia indica sempre la fiancata della carrozzeria. I valori di intensità luminosa consentiti sono diversi in base alla versione specifica del fanale.

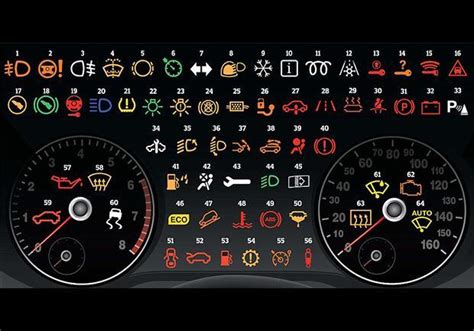

Le Spie Luminose sul Cruscotto: Una Guida Dettagliata

Le spie luminose sul quadro strumenti dell’auto sono fondamentali per monitorare lo stato del veicolo e garantire una guida sicura. Quando una spia si accende, può semplicemente segnalare l’attivazione di un sistema o indicare un problema che richiede un’attenzione immediata. Le spie dell'auto sono progettate per fornire informazioni rapide e chiare sullo stato del veicolo, utilizzando colori e simboli ben definiti. Sono raggruppati in diverse categorie e si differenziano per diversi colori: rosso, arancione/giallo e verde.

Spie Rosse: Problemi Gravi e Pericolo Immediato

Le spie rosse sono le più importanti, poiché indicano un problema serio che potrebbe compromettere la sicurezza del veicolo o causare danni gravi al motore. Se una spia rossa si accende, è fondamentale capire la natura del problema ed intervenire tempestivamente, fermando immediatamente il veicolo. Sono spesso accompagnate da segnalatori acustici che si attivano in caso di guasti o anomalie. Alcune luci rosse si accendono sempre prima che il motore si avvii e successivamente si spengono, indicando un controllo del sistema.

1. Spia della pressione dell'olio: Simbolo di una bottiglia di olio con un goccio che cade, spesso accompagnato dalla parola "OIL". Quando questa spia si accende, significa che la pressione dell'olio nel motore è troppo bassa. È necessario spostarsi in una zona sicura e controllare il livello dell'olio, aggiungendone se necessario. Se il livello è corretto ma la spia rimane accesa, potrebbe esserci un problema con la pompa.
2. Spia del freno: Simbolo di un cerchio con un punto esclamativo o la lettera "P" al centro, circondato da parentesi o un cerchio. Se questa spia si accende con il freno di stazionamento disinserito, potrebbe indicare un problema con il sistema frenante, come una perdita di liquido freni o un guasto al servofreno, o un basso livello del liquido dei freni. È consigliabile accostare in un luogo sicuro e controllare il livello del liquido dei freni. Se il problema persiste, è necessario contattare un meccanico.
3. Spia del sistema di raffreddamento: Simbolo di un termometro immerso in un liquido ondulato. Quando questa spia si accende, significa che il motore si sta surriscaldando. Per risolvere il problema, è necessario spegnere il motore e lasciarlo raffreddare. È opportuno controllare il livello del liquido di raffreddamento e aggiungerne se necessario. Se il livello è corretto ma la spia rimane accesa, potrebbe esserci un problema con la pompa dell'acqua o il termostato. In questo caso, è fondamentale fermarsi quando possibile e chiamare un meccanico. Se il motore emette fumo, è consigliabile attendere che si raffreddi prima di aprire il cofano.
4. Spia della batteria: Simbolo di una batteria con segno "+" e "-". Quando questa spia si accende, segnala un problema con l’alimentazione elettrica o con l’alternatore. Potrebbe indicare una batteria scarica o un guasto al sistema di ricarica. Se la spia si accende mentre si è in movimento, è consigliabile far controllare il sistema elettrico per evitare inconvenienti durante la guida.
5. Spia dell'airbag: Simbolo di una persona seduta con un cerchio davanti (che rappresenta l'airbag). Quando questa spia si accende, segnala un malfunzionamento del sistema degli airbag. Questo potrebbe significare che gli airbag non si attiveranno in caso di incidente o, al contrario, che potrebbero attivarsi accidentalmente. È consigliabile portare l'auto in officina il prima possibile per far controllare il sistema di sicurezza.
6. Spia delle porte aperte: Simbolo di un'auto vista dall'alto con le portiere aperte. Quando questa spia si accende, significa che una o più portiere non sono correttamente chiuse. Prima di partire, è fondamentale controllare che tutte le portiere (incluso il bagagliaio) siano ben chiuse e che questa spia sia spenta.
7. Spia della cintura di sicurezza: Simbolo di una persona seduta con una cintura che attraversa il torace. Quando questa spia si accende, significa che il conducente o uno dei passeggeri non ha allacciato correttamente la cintura di sicurezza. È necessario assicurarsi che tutte le cinture siano allacciate prima di partire. In alcuni modelli di auto, la spia è accompagnata da un segnale acustico che si interrompe solo dopo aver allacciato le cinture.

Spie Arancioni o Gialle: Avvisi e Malfunzionamenti

Le spie arancioni o gialle segnalano un’avvertenza o un malfunzionamento che non richiede un intervento immediato, ma che va comunque risolto al più presto. Indicano generalmente problemi al motore, ai sistemi di controllo o alla sicurezza. In molti casi, è possibile proseguire la marcia con cautela, ma è sempre meglio far controllare il veicolo quanto prima per evitare danni più gravi.

1. Spia di avaria motore (Check Engine): Simbolo di un motore stilizzato o scritta "CHECK ENGINE". Quando questa spia si accende, segnala un problema generico al motore o al sistema di gestione elettronica. Le cause possono essere diverse, da un problema di alimentazione a un guasto ai sensori. Potrebbe anche accendersi in caso di combustione anomala o malfunzionatore del catalizzatore. Se la spia è fissa, si può continuare a guidare con prudenza, ma è consigliato far verificare il veicolo al più presto per evitare che il problema peggiori. Se la spia lampeggia, è necessario fermarsi in un posto sicuro perché potrebbe indicare un problema grave alla combustione o al motore. In caso di dubbio, è meglio contattare un meccanico.

   Quando l’auto è in modalità GPL, la centralina elettronica originale dell'autoveicolo continua a lavorare come se il sistema GPL non fosse presente, adottando un'architettura master&slave. In questa architettura, il master (la centralina del motore a benzina) controlla il veicolo e tutti gli altri sistemi (gli slave, che in questo caso sono quelli del sistema GPL) sono passivi, in attesa di istruzioni dal master. Per esempio, è la centralina a benzina che gestisce la corretta alimentazione per il motore. Di conseguenza, quando si accende la spia di avaria motore (Check Engine), il problema è generalmente legato all’alimentazione a benzina, e deve essere diagnosticato tramite gli strumenti adeguati. Gli strumenti necessari per una diagnosi accurata sono disponibili presso le officine autorizzate BRC, che dispongono di tecnologie specifiche per il sistema GPL.

2. Spia del sistema antinquinamento: Simbolo di una sagoma di un motore o di un tubo di scarico. Quando questa spia si accende, indica un malfunzionamento del sistema di controllo delle emissioni. Potrebbe trattarsi di un problema al catalizzatore, alla sonda lambda o al filtro antiparticolato (DPF). Se la spia è fissa, si può continuare a guidare, ma è consigliabile recarsi in officina per una diagnosi approfondita. Se la spia lampeggia, potrebbe indicare un problema più serio che può causare danni al motore o al sistema di scarico ed è consigliato contattare un meccanico.

3. Spia pressione pneumatici: Simbolo di un punto esclamativo all'interno di una sezione di pneumatico stilizzata. Quando questa spia si accende, segnala una perdita di pressione in uno o più pneumatici. Potrebbe esserci una foratura o semplicemente una pressione troppo bassa alle ruote. È necessario fermarsi in un luogo sicuro e controllare la pressione di tutti gli pneumatici. È opportuno gonfiare quelli sgonfi seguendo le indicazioni del libretto di uso e manutenzione. Se la spia rimane accesa o si riaccende dopo il gonfiaggio, potrebbe esserci una foratura o un problema al sensore.

4. Spia delle candelette (motori diesel): Simbolo di una spirale orizzontale o filo incandescente. Quando questa spia si accende, indica che le candelette si stanno scaldando per avviare il motore. Se rimane accesa dopo l’avviamento, potrebbe indicare un malfunzionamento alle candelette o al sistema di preriscaldamento. Se la spia rimane fissa dopo l'accensione, si può continuare a guidare, ma è consigliabile far controllare il sistema di preriscaldamento quanto prima. Se lampeggia, è necessario fermarsi appena possibile e contattare un meccanico.

5. Spia fendinebbia posteriori: Simbolo di un faro stilizzato, rivolto verso destra, con linee orizzontali e una linea ondulata che le attraversa. Quando questa spia si accende, indica che i fendinebbia posteriori sono attivi. Questi fari vengono utilizzati per migliorare la visibilità di chi ti segue, specialmente in caso di nebbia o condizioni atmosferiche avverse.

6. Spia di livello carburante basso: Simbolo di una pompa di carburante stilizzata. Quando questa spia si accende, indica che il livello di carburante è basso e che è necessario fare rifornimento. È opportuno dirigersi alla stazione di servizio più vicina e fare benzina per risolvere il problema. Se la spia rimane accesa, potrebbe esserci un problema al sensore del serbatoio.

   Se l'auto è dotata di un sistema GPL potrebbe succedere che, durante il funzionamento a gas, non sia necessario tenere in considerazione le indicazioni relative all’autonomia e ai consumi che vengono fornite dal computer di bordo e dall’indicatore di livello benzina dell’auto. L’effettivo livello della benzina potrebbe essere visibile solamente all’avviamento del veicolo. In seguito alla commutazione a gas, infatti, potrebbe verificarsi un’apparente abbassamento del livello della benzina proporzionale al chilometraggio percorso. Dopo aver spento il veicolo e solamente dopo che siano trascorsi alcuni minuti dall’accensione della vettura si potrà nuovamente rilevare l’effettivo livello della benzina.

7. Spia ABS (sistema antibloccaggio freni): Simbolo di un cerchio con la scritta "ABS" al centro. Quando questa spia si accende, indica un malfunzionamento del sistema ABS. L’impianto frenante tradizionale continuerà a funzionare, ma il sistema antibloccaggio potrebbe non essere operativo. L'ABS previene il blocco delle ruote durante la frenata, migliorando il controllo del veicolo. È comunque possibile continuare a guidare, ma senza questa funzionalità. È consigliabile, quindi, far controllare il sistema quanto prima per evitare rischi in caso di frenata di emergenza.

8. Spia usura pastiglie freni: Simbolo di un cerchio con due linee tratteggiate ai lati. Quando questa spia si accende, segnala che le pastiglie dei freni sono usurate e necessitano di essere sostituite. È possibile continuare a guidare con cautela, ma è consigliabile far sostituire le pastiglie dei freni al più presto per evitare danni ai dischi e perdita di efficacia nella frenata.

Spie Verdi: Informazioni e Stato del Veicolo

Le spie verdi sono indicatori che forniscono informazioni sullo stato di funzionamento del veicolo, senza indicare alcun problema o malfunzionamento. Sono segnalazioni relative a funzioni attive o a sistemi che operano normalmente. Queste spie non richiedono alcuna azione immediata e non segnalano problematiche, ma sono utili per tenere il conducente informato sulle condizioni del veicolo. Indicano in genere lo stato di un accessorio/funzione attivato o disattivato dal conducente. Indicano informazioni generali e possono segnalare un controllo da effettuare.

1. Spia luci di posizione accese: Simbolo di una lampadina stilizzata o una scritta "ON". Quando questa spia si accende, indica che le luci del veicolo, come i fari o le luci di posizione, sono accese. È un promemoria utile per evitare che le luci rimangano accese quando il motore è spento. Se non sono necessarie, è opportuno spegnerle per evitare di consumare inutilmente la batteria.
2. Spia indicatori di direzione (frecce): Simbolo di una freccia che indica verso sinistra o destra. Quando questa spia si accende, significa che l'indicatore di direzione (frecce) è attivato e funziona correttamente. È consigliabile verificare che l'indicatore di direzione stia funzionando come previsto. Se la spia lampeggia rapidamente o non si spegne, potrebbe esserci un problema con la lampadina della freccia.
3. Spia luci anabbaglianti: Simbolo di un faro stilizzato con delle linee orizzontali che simulano il fascio di luce. Quando questa spia si accende, indica che i fari anabbaglianti sono accesi. Questi fari sono usati per illuminare la strada senza accecare gli altri automobilisti, specialmente in condizioni di visibilità ridotta come al tramonto o nelle giornate nuvolose.
4. Spia fendinebbia anteriori: Simbolo di un faro stilizzato, rivolto verso sinistra, con linee orizzontali e una linea ondulata che le attraversa. Quando questa spia si accende, indica che i fendinebbia anteriori sono accesi. Questi fari vengono utilizzati per migliorare la visibilità in condizioni di nebbia densa o pioggia forte, senza accecare gli altri veicoli.
5. Spia del cruise control: Simbolo di un volante o un'icona di un'auto con una freccia circolare. Quando questa spia si accende, indica che il cruise control (controllo della velocità di crociera) è attivo. È opportuno assicurarsi che il cruise control sia stato attivato intenzionalmente. Se si desidera disattivarlo, basta premere il pulsante "OFF" o spegnere il motore.
6. Spia del sistema Start-Stop: Simbolo di un cerchio con un'icona di accensione (simile al pulsante di avvio del motore). Quando questa spia si accende, indica che il sistema Start-Stop è attivo. Questo sistema spegne automaticamente il motore del veicolo quando si ferma, per risparmiare carburante e ridurre le emissioni. Se la spia è accesa e non si desidera utilizzare il sistema, è possibile disattivarlo premendo l'apposito pulsante. In caso contrario, si può continuare a guidare normalmente. Se la spia si accende e non si spegne quando il motore dovrebbe riavviarsi, potrebbe esserci un problema con il sistema.
7. Spia Eco: Simbolo della scritta "ECO" o una foglia stilizzata. In alcuni veicoli, può essere rappresentata anche da un'icona di un’auto con una freccia circolare. Quando questa spia si accende, significa che il veicolo sta operando in modalità eco, ossia un'impostazione che ottimizza il consumo di carburante, riducendo le emissioni e migliorando l'efficienza del veicolo.
8. Spia del commutatore gas GPL: Simbolo di una pompa GPL o una bombola di gas stilizzata o il simbolo di un carburante con l’indicazione GPL. In alcuni veicoli, specialmente su quelli sviluppati direttamente dalle case costruttrici, può essere rappresentata da un'icona che indica il passaggio tra carburanti, come una freccia che suggerisce il cambio tra benzina e GPL. Questa spia solitamente è verde, ma in alcuni casi può essere arancione. Sulle vetture trasformate in After-Market, le indicazioni sullo stato di funzionamento GPL sono visualizzate sul relativo commutatore. Le spie del commutatore gas indicano se l’auto sta funzionando in modalità benzina o GPL e forniscono l’indicazione della quantità di GPL presente nel serbatoio. Per eventuali altre segnalazioni di errore indicate dal commutatore GPL, è necessario consultare il libretto di uso e manutenzione specifico.
