Il sistema di sterzo, comunemente chiamato sterzo, è un elemento nevralgico dell'automobile, la cui complessità è fondamentale per la sicurezza e la manovrabilità del veicolo. Questo insieme di dispositivi consente di controllare la direzione dell'auto secondo i desideri del conducente, deviando le ruote sterzanti ad un certo angolo rispetto all'asse longitudinale del veicolo. Sebbene altri guasti possano essere tollerati, uno sterzo che non risponda accuratamente ai comandi non è solo fastidioso ma molto pericoloso per chi si trovi a bordo dell'autoveicolo.
Componenti Fondamentali del Sistema di Sterzo

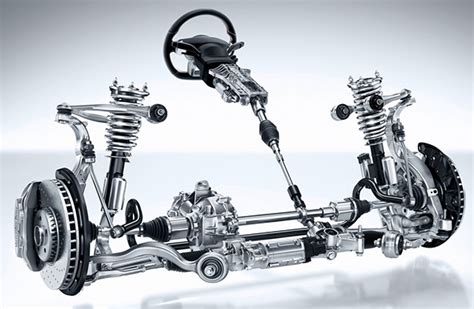

In generale, il sistema di sterzo comprende tutta la componentistica meccanica che consente di direzionare il veicolo. Nelle architetture tradizionali, il guidatore applica forza sul volante, la parte dell'impianto che "emerge" nell'abitacolo. Questa forza viene trasferita dal piantone dello sterzo a una scatola di sterzo, il cui moto rotatorio viene convertito in un moto rettilineo e trasferito ai tiranti dello sterzo, che a loro volta orientano le ruote.
Il piantone dello sterzo è rimasto per oltre un secolo il legame fisico imprescindibile tra guidatore e asfalto, una colonna d'acciaio che garantiva il trasferimento diretto della rotazione. Tuttavia, con l'avanzamento tecnologico, sono emerse alternative e miglioramenti significativi.
Tipologie di Sistemi di Sterzo
Esistono due tipi principali di sistemi di sterzo utilizzati nei veicoli: il sistema di sterzo meccanico e il sistema di servosterzo.
Il Sistema di Sterzo Meccanico
Il sistema di sterzo meccanico è l'architettura tradizionale, che utilizza un collegamento meccanico diretto per unire il volante alle ruote anteriori del veicolo. La tiranteria dello sterzo è costituita da una serie di aste, ingranaggi e giunti che trasmettono il movimento del volante alle ruote. In questo sistema, la rigidità della sterzata, la diminuzione dell'angolo di rotazione e l'impossibilità di svolgere alcune manovre sono chiari segnali della necessità di sostituire il piantone dello sterzo.
Il Sistema di Servosterzo

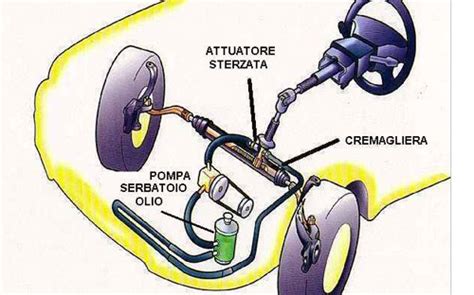

Il sistema di servosterzo è il più comune utilizzato oggi negli autoveicoli. Esso utilizza la servoassistenza idraulica o elettrica per facilitare la sterzata al conducente, offrendo un'eccellente manovrabilità e controllo del veicolo, anche a velocità elevate. Nei veicoli con servosterzo o idroguida, gli impulsi relativi alla rotazione del volante possono essere trasmessi non solo in modo meccanico ma anche elettrico o idraulico alla parte inferiore dell'impianto. In alcuni casi, il piantone dello sterzo può diventare superfluo, poiché sensori sul volante e attuatori idraulici consentono di trasmettere comunque il moto. I segnali che indicano la necessità di sostituire il piantone dello sterzo in questi sistemi possono essere più subdoli, richiedendo un'attenzione maggiore da parte dei tecnici.
L'Avvento dello Steer-by-Wire: La Sterzata Digitale
Una delle rivoluzioni più significative nel campo dello sterzo è la tecnologia "by wire", che spezza il legame meccanico tradizionale, sostituendo la connessione fisica con impulsi elettrici e attuatori elettronici. In pratica, a sterzare le ruote provvede un motore a corrente che opera in base agli impulsi ricevuti da un computer.
Caratteristiche e Vantaggi dello Steer-by-Wire
La trasformazione principale risiede nella rimozione integrale dell'albero di sterzo e dei giunti cardanici, liberando spazio prezioso nel vano motore e migliorando la sicurezza passiva in caso di impatto frontale. In un sistema digitale, la sterzata non è più un trasferimento di energia cinetica ma un processo di elaborazione dati ad alta velocità.
Al posto della meccanica tradizionale, il sistema si basa su:
- Feedback Actuator (FBA): Un motore elettrico posizionato dietro al volante che simula la resistenza della strada e restituisce sensazioni tattili al guidatore.
- Road Steering Actuator (RSA): Un modulo elettromeccanico ad alta coppia che opera sull'asse anteriore, agendo direttamente sui braccetti dello sterzo per orientare le ruote.
L'assenza di un legame meccanico fisso consente di implementare un rapporto di sterzo infinitamente variabile, svincolato dai limiti della cremagliera tradizionale. Nelle manovre a bassa velocità, come i parcheggi o i tornanti stretti, il sistema può impostare un rapporto estremamente diretto, permettendo la massima sterzata con una rotazione minima del volante. Al crescere della velocità, il rapporto si demultiplica automaticamente per garantire una stabilità direzionale superiore e una risposta meno nervosa.
Benefici per il Comfort e la Funzionalità
L'assenza del piantone apre grandi possibilità in termini di comfort e funzionalità:
- Variazione del rapporto di demoltiplicazione: Permette di girare poco il volante per far curvare l'auto di più a bassa velocità, una comodità in manovra e nei tornanti.
- Correzioni automatiche di traiettoria: È possibile effettuare correzioni automatiche (ad esempio, in caso di vento laterale o fondo inclinato) mantenendo il volante dritto.
- Miglioramento del comfort: Le vibrazioni provocate dalle irregolarità del manto stradale non vengono trasferite alla corona, migliorando l'esperienza di guida.
- Libertà di design dell'abitacolo: Liberando l'abitacolo dai vincoli fisici del piantone, i progettisti hanno ora la libertà di reinventare completamente l'ergonomia interna, passando da volanti circolari a cloche compatte che non ostacolano la visibilità della strumentazione e possono persino retrarsi durante la guida autonoma.
Il SISTEMA che ha rivoluzionato lo sterzo nelle AUTO | Steer-by-wire
Sicurezza e Alimentazione nei Sistemi Steer-by-Wire
La sfida ingegneristica più complessa riguarda la sicurezza intrinseca del sistema, che deve garantire il controllo del veicolo anche in caso di guasto elettronico totale, dato che la direzione delle ruote è decisa dall'elettronica e non c'è un sistema di riserva meccanico. Per sopperire alla mancanza del piantone di backup, i costruttori adottano un'architettura a ridondanza multipla, con circuiti di alimentazione separati (spesso a 48V) e bus di comunicazione duplicati che operano in parallelo.
L'Importanza dell'Architettura a 48V
In un sistema di sterzo tradizionale con assistenza elettrica (EPS), il motore interviene solo per "aiutare" il movimento impresso dal guidatore. Nello Steer-by-Wire, l'attuatore sulle ruote (RSA) deve invece generare da solo tutta la forza necessaria per vincere l'attrito degli pneumatici e la resistenza del terreno, specialmente a veicolo fermo.
Con un impianto a 12V, generare coppie elevate richiede correnti altissime (vicine o superiori ai 100 Ampere), che portano a un surriscaldamento dei cablaggi e richiedono cavi di sezione generosa, pesanti e difficili da gestire nel layout del veicolo. L'adozione di un'architettura a 48V permette di quadruplicare la tensione, riducendo drasticamente l'intensità di corrente necessaria per ottenere la stessa potenza meccanica. Questo si traduce in motori elettrici più compatti, leggeri e capaci di accelerazioni angolari molto più rapide.
Grazie alla legge di Joule, le perdite di energia sotto forma di calore si riducono di un fattore pari al quadrato della diminuzione della corrente, rendendo l'intero sistema di sterzata molto più efficiente. I motori utilizzati nei sistemi Steer-by-Wire a 48V sono generalmente unità sincrone a magneti permanenti (PMSM) o a riluttanza, scelti per la loro altissima densità di coppia. Poiché devono operare in condizioni critiche, come sterzate complete sotto carico pesante, l'architettura a 48V facilita l'integrazione di sistemi di monitoraggio termico avanzati.
Storia e Diffusione dello Steer-by-Wire
La tecnologia dello sterzo "by wire" non è propriamente una novità: le case automobilistiche la sperimentano almeno dagli anni '90 del secolo scorso, grazie anche alla progressiva diffusione del servocomando elettrico (il primo, della giapponese JTEKT, risale al 1988 ed è stato utilizzato nella supercar Honda NSX del 1990). Bisogna però aspettare il 2013 per vederla debuttare nella produzione di serie.
Il primo modello a riceverla è la Q50 della Infiniti, il marchio di lusso della Nissan. Chiamato dal costruttore Direct Adaptive Steering, il dispositivo conserva, per sicurezza, il classico piantone. Oltre alla Q50, poche altre Infiniti (come la coupé Q60 e le SUV QX50 e QX55, non vendute in Europa) lo propongono ancora. Il motivo principale è il costo, fino a tre volte superiore rispetto a quello degli sterzi tradizionali. Tuttavia, lo Steer-by-Wire rappresenta molto più di una semplice sostituzione di componenti meccanici; è l'atto finale della digitalizzazione del telaio, aprendo la strada a nuove possibilità per la guida autonoma e l'ergonomia.
Manutenzione del Sistema di Sterzo
Il sistema di sterzo richiede una manutenzione regolare per garantirne il corretto funzionamento. Una manutenzione regolare aiuta a prevenire incidenti e a garantire che il veicolo funzioni in sicurezza.
- Ispezione regolare: È necessaria un'ispezione regolare del sistema di sterzo per rilevare eventuali problemi prima che diventino gravi.
- Cambio del fluido del servosterzo: È essenziale cambiare regolarmente il fluido del servosterzo. Con il passare del tempo, il fluido può contaminarsi con sporco e detriti, compromettendo le prestazioni del sistema di sterzo.
- Allineamento: Il corretto allineamento delle ruote è fondamentale per il sistema di sterzo. Le ruote disallineate possono causare lo spostamento laterale del veicolo, rendendone più difficile il controllo.
- Regolazione della scatola dello sterzo: La scatola dello sterzo deve essere regolata ogni volta che lo sterzo del veicolo diventa allentato o instabile.
In tutti i casi di malfunzionamento, che si tratti di un sistema tradizionale o di uno assistito, il consiglio è di evitare il "fai da te", che potrebbe non solo essere inutile, ma spesso molto rischioso, in quanto un non-tecnico potrebbe non essere capace di ripristinare l'originale sistema di guida. È fondamentale affidarsi a professionisti qualificati per interventi su un elemento così cruciale per la sicurezza del veicolo. La capacità dei produttori di calibrare il feedback actuator per restituire una sensazione di guida naturale e comunicativa sarà l'ago della bilancia per l'accettazione da parte dei guidatori più puristi, man mano che questa tecnologia si diffonderà.
