I manipolatori pneumatici a braccio rappresentano una soluzione tecnologica avanzata e affidabile per la movimentazione manuale dei carichi in una vasta gamma di contesti industriali. Sfruttando la potenza dell'aria compressa per operare, questi dispositivi sono progettati per migliorare l'efficienza, la sicurezza e l'ergonomia sul posto di lavoro, contribuendo in modo significativo a ridurre lo sforzo fisico degli operatori. L'integrazione di un manipolatore certificato all'interno di un'azienda comporta numerosi benefici, tra cui l'ottimizzazione dei processi produttivi e una maggiore tutela della salute dei lavoratori.
Principi di Funzionamento e Componenti Chiave

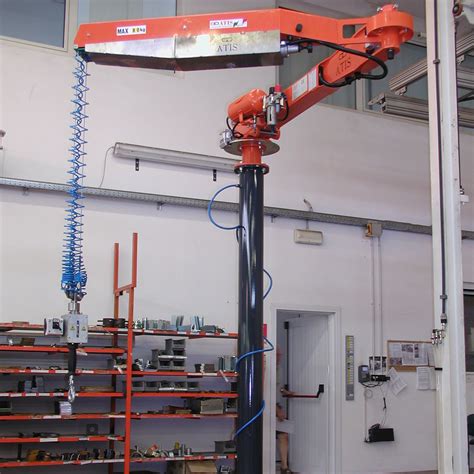

Un manipolatore pneumatico a braccio si basa sull'utilizzo dell'aria compressa per generare la forza necessaria ai movimenti. Il cuore del sistema è solitamente costituito da un braccio manipolatore che si compone generalmente di una prima parte denominata parallelogramma e di un braccio ad esso collegato mediante un'articolazione, il cui asse risulta sempre verticale rispetto alla pavimentazione. Il parallelogramma, libero di ruotare a 360° attorno a un asse verticale, è solitamente sostenuto da una colonna fissata a pavimento, oppure può essere appeso a un carrello scorrevole su binario o a una struttura fissa. Questa configurazione permette al manipolatore di coprire un'ampia area di lavoro, sebbene il raggio d'azione non sia generalmente molto esteso, variando solitamente dai 2 ai 4,5 metri. È importante notare che più pesante è il carico, più è fondamentale contenere la misura del raggio d'azione per garantire stabilità e sicurezza.
Il parallelogramma è la parte che, grazie a un cilindro pneumatico, bilancia il peso della macchina stessa e del carico, consentendone il sollevamento e il successivo deposito. Il raggio d’azione della macchina rispetto al punto di installazione, sia esso una colonna o una struttura aerea, è dato dalla somma della lunghezza del parallelogramma e del braccio snodato ad essa collegato mediante un'articolazione su cuscinetti. I movimenti degli attrezzi di presa sono controllati da valvole pneumatiche, la cui posizione, insieme a pulsanti, regolatori e manometri, varia in base alla struttura del manipolatore e all'attrezzo di presa specifico per il carico.
Tipologie di Manipolatori Pneumatici a Braccio
Esistono diverse configurazioni di manipolatori pneumatici a braccio, ciascuna ottimizzata per specifiche esigenze di movimentazione:
Modello a Fune
Questo modello è formato da due bracci snodati e sfrutta un meccanismo di carrucole connesso a un cilindro pneumatico. Converte l'energia del cilindro in un movimento verticale delle funi, consentendo una maggiore portata e corsa. Questa configurazione è particolarmente adatta per movimentare carichi che richiedono un'ampia escursione verticale.
Modello per Sacchi
Specificamente progettato per la movimentazione di sacchi, questo modello è dotato di una pompa elettrica, un tubo di aspirazione, un quadro elettrico con termostato per controllare la pompa e un sistema di bilanciamento con membrana di depressione. Questa dotazione garantisce una presa sicura e un sollevamento controllato dei sacchi, spesso voluminosi e con baricentro variabile.
Modello Micro
Il modello Micro garantisce movimenti rapidi e include meccanismi di frenatura pneumatica insieme a dispositivi di sicurezza contro le cadute e l'inclinazione. Queste caratteristiche assicurano condizioni di lavoro sicure ed ergonomiche, rendendolo ideale per operazioni che richiedono precisione e velocità in spazi ristretti.

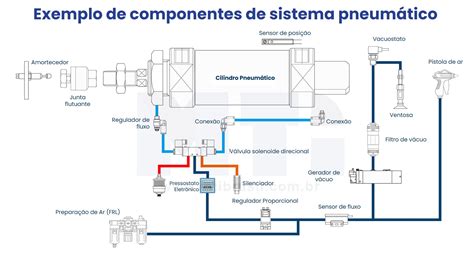

Bilanciamento del Peso nei Manipolatori Pneumatici
Il modo in cui i manipolatori pneumatici controbilanciano il peso dei carichi sollevati è un aspetto cruciale per la loro efficienza e sicurezza.
Manipolazione di Carichi con Pesi Uguali (Lotti)
Quando vengono manipolati carichi con pesi uguali, come nel caso di lotti di produzione, viene utilizzata la regolazione automatica. Durante il primo ciclo di manipolazione, il bilanciamento della pressione è regolato manualmente attraverso la manopola di regolazione del carico. Questa impostazione viene nuovamente regolata solo quando si manipola un carico con peso diverso. Il regolatore del carico agisce indirettamente sul cilindro di sollevamento, bilanciando il carico sollevato. Quando il carico viene sollevato o abbassato manualmente, una speciale valvola pneumatica mantiene la pressione stabile all'interno del cilindro; grazie a questo, il peso è in condizione di perfetto bilanciamento. Il carico è rilasciato solo quando viene appoggiato a terra, altrimenti viene abbassato fino a terra attraverso un sistema "frenato".
Manipolazione di Carichi con Pesi Diversi
Quando vengono manipolati carichi con pesi diversi, l'operatore agisce su un regolatore posto in posizione comoda. Seguendo le procedure di sicurezza, l'operatore setta la bilanciatura manualmente. Prima di sollevare il carico, regola la manopola mettendo il manometro al minimo. Successivamente, aggancia il carico all'attrezzo, preme i pulsanti di sollevamento e, dopo la conferma del carico (visualizzatore ok), regola la manopola del carico fino a trovare la bilanciatura ideale per muovere il pezzo in presa.
Sicurezza e Funzionalità Avanzate
La sicurezza è un elemento fondamentale nella progettazione e nell'utilizzo dei manipolatori pneumatici. Nel caso in cui avvenga un'interruzione dell'alimentazione pneumatica, il sistema si muove lentamente verso il basso fino al raggiungimento dello stop meccanico o del suolo, in qualunque situazione si trovi. Questo meccanismo di sicurezza previene cadute improvvise del carico, proteggendo sia gli operatori che il materiale movimentato.
Inoltre, ogni manipolatore è fornito con uno specifico attrezzo di presa, realizzato secondo le esigenze del cliente. Questo attrezzo può consistere in un sistema di ventose, una pinza ad azionamento pneumatico, un magnete permanente a controllo pneumatico o anche un semplice gancio. L'attrezzo di presa è collegato al braccio manipolatore mediante un giunto rotante folle, ad asse verticale, con passaggi interni dell'aria per consentire la trasmissione sia dei comandi che della potenza attraverso l'aria compressa. Gli attrezzi di presa sono progettati e costruiti di volta in volta in funzione del problema di movimentazione manuale dei carichi che si intende risolvere, garantendo così una soluzione ottimale per ogni specifica applicazione.
Vantaggi dell'Utilizzo dei Manipolatori Pneumatici a Braccio
L'adozione di manipolatori pneumatici a braccio offre numerosi vantaggi che si traducono in miglioramenti significativi a livello operativo e finanziario per le aziende.
Riduzione dello Sforzo Fisico e Miglioramento dell'Ergonomia
I manipolatori pneumatici spostano carichi fino a 450 kg senza alcuno sforzo da parte dell'operatore. I bilanciatori pneumatici, in particolare, hanno una capacità di carico fino a 150 kg e un raggio di lavoro fino a 4 metri. Questa capacità di movimentare carichi pesanti in modo agevole riduce drasticamente il rischio di infortuni muscolo-scheletrici e malattie professionali legate alla movimentazione manuale dei carichi, migliorando l'ergonomia del posto di lavoro e la salute generale degli operatori.
Aumento della Produttività ed Efficienza
Con la capacità di movimentare carichi pesanti in modo rapido e sicuro, i manipolatori pneumatici a braccio contribuiscono ad aumentare l'efficienza dei processi produttivi. Operazioni che prima richiedevano più persone o erano lente e faticose, possono essere eseguite da un singolo operatore con maggiore velocità e precisione.
Versatilità e Adattabilità
Il ricorso all’ausilio del manipolatore pneumatico a braccio è effettivamente inevitabile quando lo spazio sovrastante il carico da movimentare non è libero. Questa è una situazione comune in ambienti industriali con soffitti bassi o macchinari ingombranti. Altre volte, il manipolatore può risultare indispensabile per il tipo di operazione che si vuole compiere, ad esempio tutte le volte che si vuole basculare mediante un attuatore pneumatico un carico da orizzontale a verticale e viceversa.
Un altro motivo che porta alla scelta del manipolatore a braccio è la posizione in cui si afferra il carico che si intende movimentare. Talvolta può essere preferibile l’adozione del manipolatore quando gli oggetti sono posti in alto, poiché si riesce a mantenere una connessione rigida tra attrezzatura di presa in posizione elevata e l’impugnatura di comando e manovra, posta ad altezza comodamente raggiungibile dall’operatore.
I manipolatori pneumatici a braccio trovano frequentemente applicazione nel carico e nello scarico di pezzi da presse, forni, macchine utensili, macchinari di produzione di bobine, etichettatrici, produzione di vetrocamere o costruzione di infissi. Ciò che accomuna le situazioni elencate è la necessità di sostenere carichi a sbalzo, cioè con il baricentro spostato rispetto al punto di attacco dell'attrezzo di presa. La suddetta necessità può essere dovuta alla dimensione dell'oggetto da movimentare, alla presenza di ingombri al di sopra del carico, nella zona di prelievo o deposito, o alla temperatura del carico, che costringe l'operatore a lavorare a distanza. Manibo, ad esempio, ha una gamma di manipolatori la cui portata varia da 100 a 1000 kg e il cui raggio d'azione parte da 2700 mm per arrivare a 4200 mm.
In definitiva, qualsiasi operazione di movimentazione manuale dei carichi può essere effettuata tramite l'aiuto del manipolatore a braccio, ma se non ci si trova nei casi suddetti, è in genere corretto prendere in considerazione anche le altre tipologie di manipolatori industriali.
Considerazioni Economiche e Confronto con Altre Soluzioni
In genere, a parità di operazione da compiere, il braccio manipolatore pneumatico è più costoso e, oltre a un prezzo maggiore, ha anche una massa e un ingombro dell'area decisamente superiori. Dobbiamo sempre tenere presente che ci stiamo occupando di macchine che sono movimentate da persone, quindi leggerezza, velocità e semplicità sono aspetti da tenere sempre in grande considerazione. Nonostante il costo iniziale più elevato, i benefici a lungo termine in termini di salute degli operatori, aumento della produttività e riduzione degli infortuni spesso giustificano l'investimento.
Evoluzione e Innovazione: Il Liftronic® Air
Scaglia Indeva produce manipolatori industriali sin dal 1975 e oggi vanta una grande esperienza nello sviluppo di soluzioni per la manipolazione di carichi. L’ampia gamma di manipolatori INDEVA® comprende manipolatori pneumatici e manipolatori elettronici (INtelligent DEVices for hAndling).
Le considerazioni riguardanti l’ambiente giocano un ruolo importante nelle decisioni da intraprendere. C’è un forte impegno a livello mondiale per quanto riguarda il controllo e la riduzione delle emissioni di anidride carbonica nelle attività industriali in generale. Questo è molto importante per le fabbriche automobilistiche che sono in competizione a livello mondiale nella produzione dell’ultimo modello di automobile. Le emissioni di anidride carbonica sono una materia importante in molte grandi compagnie, le quali hanno, nella maggior parte dei casi, dei Mission Statements su cui lavorare per raggiungere delle emissioni di carbonio pari a zero.
L’aria è costosa da produrre, con un’emissione di anidride carbonica che riflette questo costo. Le compagnie utilizzano manipolatori industriali pneumatici per le loro linee di assemblaggio, dovendo considerare tutti gli sprechi che derivano dal sistema di alimentazione ad aria e la forte domanda di manipolatori pneumatici, tutti fattori che contribuiscono ad aumentare il costo della produzione di aria.
La movimentazione di materiali nelle linee di assemblaggio e di produzione richiedono potenti manipolatori con braccio rigido a parallelogramma. Scaglia Indeva ha investito tempo e risorse per produrre i Liftronic® Air affrontando non solo le preoccupazioni riguardanti il consumo d’aria, ma anche molti dei commenti negativi riguardanti i manipolatori pneumatici.
Liftronic® Air è un manipolatore che rappresenta la tecnologia più recente in materia di movimentazione carichi. Combinando un braccio a parallelogramma rigido, adatto alla movimentazione di pesanti ed ingombranti carichi, con la potenza dell’aria compressa simile a quella dei manipolatori pneumatici, in collaborazione con il controllo elettronico e il sistema di auto bilanciamento e i circuiti pneumatici, si ottengono benefici notevoli.
Il controllo elettronico dei circuiti pneumatici auto bilancianti ha moltiplicato i benefici:
- Sistema di auto bilanciamento: Adatta automaticamente alla variazione di peso del carico.
- Efficiente utilizzo e rilascio dell’aria: Riduce il consumo energetico e le emissioni.
- Movimenti precisi del carico: Garantisce una maggiore accuratezza nelle operazioni.
- Fotocellula integrata che garantisce un controllo sicuro del sistema: Aumenta la sicurezza operativa.
- Maniglie sensitive che consentono un’immediata rispondenza all’intenzione dell’operatore: Migliora la reattività e il controllo, garantendo un elevato controllo nella movimentazione verticale.
- Sicurezza in caso di perdita improvvisa del carico: Protegge l'operatore e il carico in situazioni impreviste.
- Velocità di utilizzo e controllo: Offre una maggiore efficienza e facilità d'uso.
Molti operatori che devono movimentare materiali con manipolatori pneumatici si lamentano del fatto che i manipolatori pneumatici sono lenti nella risposta all’operatore e pesanti da utilizzare. Queste preoccupazioni sono state prese in considerazione nella progettazione del Liftronic® Air, che è dotato di un controllo preciso a risposta immediata, come tutti i manipolatori intelligenti della famiglia Liftronic®. Questo lo rende una soluzione all'avanguardia per le esigenze moderne di movimentazione industriale.
