Il Turbocompressore: Funzionamento, Tipi e Mappe Operative

Il turbocompressore, spesso chiamato semplicemente turbo-gruppo o turbo, è un sistema meccanico fondamentale per la sovralimentazione nei motori a combustione interna. La sua tecnologia ha rivoluzionato il settore automobilistico, trasformando motori diesel in unità potenti e ricche di coppia e rendendo quelli a benzina più efficienti e "sobri".

Principi di Funzionamento del Turbocompressore

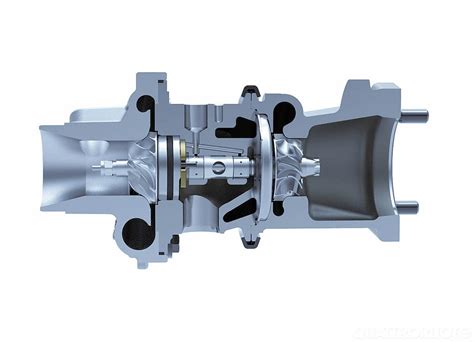

Il turbocompressore è costituito dall'accoppiamento tra una turbina centripeta, definita il lato "caldo" o lato di scarico, dove vengono ricevuti i gas di scarico ad alta temperatura, e un compressore centrifugo, noto come lato "freddo" o lato di aspirazione, nel quale viene risucchiata l'aria da comprimere. Questi due elementi sono caratterizzati, ciascuno, da una girante dedicata, chiamata impeller in inglese, che può ruotare ad alta velocità all'interno di un suo alloggiamento a forma di chiocciola.

La turbina è inserita in un vano a forma di chiocciola nell'impianto di scarico, mentre il compressore è alloggiato in quello di aspirazione. La girante turbina viene messa in rotazione dai gas di scarico ad alta temperatura e pressione. I gas che fuoriescono dalla camera di combustione sono convogliati dai condotti di scarico verso la turbina, che inizia a girare vorticosamente raccogliendo l'energia (sotto forma di energia cinetica e di entalpia) dei gas di scarico e trasformandola in energia meccanica.

Questa energia meccanica è utile a mettere in rotazione il compressore. La girante del compressore, generalmente in lega di magnesio, è collegata alla turbina mediante un piccolo albero. Il compressore, trascinato in rotazione dalla turbina, comprime l'aria e la immette nel collettore d'aspirazione. La sua chiocciola è costruita in lega di titanio o alluminio. Questo processo fornisce ai cilindri del motore una quantità d'aria maggiore di quanto ne potrebbero aspirare nell'unità di tempo se tale motore fosse semplicemente un aspirato.

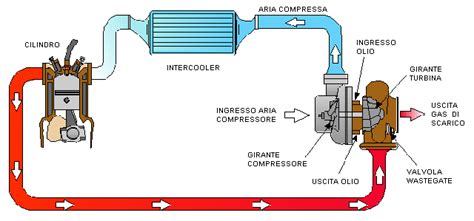

L'aria compressa, prima di confluire nei condotti di aspirazione, passa dapprima attraverso un radiatore chiamato intercooler. Questo componente provvede a raffreddarla, aumentandone la densità a parità di volume. L'aumento della quantità d'aria fresca e densa che raggiunge i cilindri, abbinata a un proporzionale incremento del combustibile iniettato (benzina o gasolio), garantisce un aumento della coppia motrice e della potenza rispetto al motore aspirato di pari cilindrata. In questo modo è possibile immettere nella camera di scoppio un maggior quantitativo di miscela aria/benzina o aria/gasolio, assicurando così maggiori prestazioni in termini di potenza e di capacità di accelerazione.

Il turbocompressore è installato il più vicino possibile alla testata del motore a quattro tempi, dove si hanno i condotti di scarico e alimentazione. I collettori di scarico affluiscono al lato caldo del turbocompressore, convogliandosi in un unico condotto o, come nel caso dei turbocompressori Twin Scroll, in due condotti.

Si tratta di un complesso altamente efficiente in quanto utilizza l'energia residua dei gas di scarico per azionare la turbina e con essa il compressore. Tuttavia, proprio in virtù di tale potenza, ovvero maggior consumo, anche i gas di scarico sono costretti a uscire più velocemente, così anche il turbocompressore ruoterà più rapidamente conferendo una sempre maggiore potenza al propulsore. La combustione di una maggior quantità di miscela aria-carburante si traduce in un flusso di gas di scarico più generoso. Questo porta la turbina - e parimenti il compressore - a girare più forte con un ulteriore incremento dei flussi, creando un vero e proprio circolo virtuoso.

Componenti Chiave del Sistema Turbocompressore

Oltre alle giranti e alle chiocciole della turbina e del compressore, il sistema turbocompressore include altri componenti essenziali per il suo funzionamento ottimale e la sua protezione.

Valvola Wastegate

La valvola wastegate ha il compito di deviare, o bypassare, i gas di scarico in eccesso. Senza questa valvola, i gas in eccesso imprimerebbero alle giranti del turbo una velocità di rotazione troppo elevata, creando problemi di affidabilità e potenziali danni al turbocompressore stesso e al motore. Questa valvola è utilizzata anche per la regolazione della pressione di sovralimentazione, modulandone l'apertura tramite la centralina elettronica (ECU). I gas esausti in eccesso vengono convogliati a valle della turbina (ovvero bypassano la turbina), tramite un condotto dedicato. Questo condotto può essere situato nella chiocciola della turbina stessa, nel caso di wastegate interna, o nel collettore di scarico nel caso sia una wastegate esterna, separata dalla turbina. La sua apertura è comandata appunto dalla valvola wastegate, da dove fuoriescono attraverso il collettore di scarico.

Valvola Pop-off (Blow-off)

La valvola pop-off, o blow-off, è situata fra il turbocompressore e la valvola a farfalla. Si apre totalmente in fase di rilascio del pedale dell'acceleratore. In questa situazione, pur essendo la valvola a farfalla totalmente chiusa, le giranti del turbo continuano a ruotare per effetto dell'inerzia rotazionale, facendo sì che il compressore continui a comprimere e a sospingere l'aria verso la valvola a farfalla. La valvola a farfalla chiusa funge da barriera, spingendo l'aria compressa indietro verso la girante stessa e originando il cosiddetto "colpo d'ariete", una sovrapressione dannosa per il turbocompressore.Quando la pop-off si apre, quest'aria sfiata verso l'esterno o verso un tubo di ritorno. Nel caso di sfiato interno, dette anche a "ricircolo" o a "by-pass", l'aria compressa in eccesso viene convogliata a monte del compressore, tramite un tubo collegato allo scarico della valvola stessa. Questo significa che la massa d'aria ripasserà dalla presa di bocca (cioè dalla sezione di ingresso) del compressore, fatto che limiterà pure il fenomeno del turbo-lag. La tipologia a sfiato esterno, o sfiato libero, è valida solo sul lato di aspirazione del turbo per la pop-off, dove l'aria viene espulsa nell'atmosfera. Questa valvola non è necessaria nel motore a ciclo Diesel in quanto privo del corpo farfallato.

Intercooler

L'intercooler è un radiatore posizionato tra il compressore e il collettore di aspirazione del motore. Il suo compito è raffreddare l'aria che è stata compressa dal turbocompressore. La compressione innalza la temperatura dell'aria, e l'aria calda è meno densa. Raffreddandola, l'intercooler ne aumenta la densità, permettendo così di immettere una maggiore quantità di ossigeno nei cilindri. Questo si traduce in una combustione più efficiente e in un ulteriore aumento di potenza. Un intercooler sovradimensionato, tuttavia, può introdurre un ritardo pneumatico a causa del volume interno eccessivo che l'aria compressa deve riempire prima di raggiungere i cilindri. Il dimensionamento deve essere basato sulla potenza target e sul flusso d'aria massimo del motore.

Mappe di Funzionamento del Turbocompressore

Ogni turbocompressore viene identificato dalle sue mappe di funzionamento, sia per la turbina che per il compressore. Queste mappe sono strumenti diagnostici e progettuali fondamentali, che portano sull'asse delle ordinate il rapporto di pressione e sulle ascisse la portata in massa o in volume di aria.

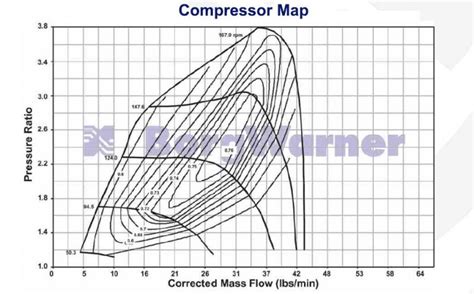

Mappa del Compressore

La mappa del compressore è cruciale per comprendere il comportamento del turbocompressore in diverse condizioni operative.

• Choke Line (Linea di Soffocamento): Questa linea si trova alla destra della mappa di funzionamento del compressore e rappresenta la condizione in cui il flusso all'ingresso del compressore raggiunge la velocità sonica. Oltre questa linea, il compressore non può aumentare ulteriormente la portata d'aria, indipendentemente dall'aumento del regime.
• Surge Line (Linea di Rigurgito): Situata all'estrema sinistra della mappa, la surge line rappresenta la condizione di stallo per il flusso d'aria in corrispondenza dell'ingresso nel compressore. Quando la pressione è troppo alta e il flusso è troppo basso, il fluido, ovvero l'aria, non aderisce più bene alle pareti aspiranti delle palette del compressore, a tal punto che il flusso si interrompe. A questo punto il flusso all'interno del compressore si inverte, finché non si stabilisce un rapporto di pressione idoneo e il flusso riprende in direzione corretta. Questo fenomeno si ripete ciclicamente e l'instabilità fluidodinamica lavora a una frequenza propria, potendo causare danni al compressore e rumori indesiderati.
• Curve di Efficienza: All'interno della mappa sono presenti delle curve concentriche che indicano l'efficienza del compressore in diverse condizioni di rapporto di pressione e portata. Un corretto abbinamento turbo-motore prevede che i punti di funzionamento del motore (portata massica vs rapporto di compressione) cadano nella zona di massima efficienza, lontano sia dalla choke line che dalla surge line.

Mappa della Turbina

Anche la turbina ha le sue mappe di funzionamento, che descrivono il rapporto di pressione e la portata di gas di scarico. Queste mappe sono fondamentali per il bilanciamento energetico complessivo del sistema e per assicurare che la turbina sia in grado di fornire l'energia necessaria a far girare il compressore in modo efficiente. Per semplificare il discorso, si può pensare di legare il flusso in ingresso alla turbina alla sezione della turbina stessa. Quando i flussi di massa sono molto bassi, è evidente che servirebbe avere a disposizione sezioni piccole e turbine particolarmente leggere, con bassa inerzia, per ottenere un'ottima accelerazione del gruppo di sovralimentazione e una risposta immediata alle richieste del conducente. La situazione opposta porta a un ritardo di risposta che si traduce in una guida poco fluida.

Il Problema del Turbo Lag

Il turbo lag è il ritardo temporale che intercorre tra l'azionamento dell'acceleratore da parte del conducente e l'effettiva erogazione della coppia generata dalla sovralimentazione. "Lag" significa per l'appunto "ritardo". Questo fenomeno è intrinseco al principio di funzionamento dei turbocompressori: la turbina, posizionata nel flusso dei gas di scarico, deve prima accelerare fino a raggiungere velocità angolari dell'ordine di 100.000-250.000 giri/minuto. Il turbo lag si manifesta tipicamente come una risposta "ovattata" o ritardata del motore, particolarmente evidente nelle accelerazioni da regimi bassi o medi.

Cause del Turbo Lag

• Inerzia del gruppo rotante: È la causa fisica primaria. Un turbocompressore sovradimensionato rispetto alla cilindrata e al regime di utilizzo del motore presenta masse rotanti elevate e geometrie di turbina ottimizzate per portate elevate. La scelta errata della turbina o del compressore, o di un indice A/R (rapporto tra area della sezione di ingresso e raggio del centro della voluta) non adeguato, amplifica il problema.
• Flusso dei gas di scarico: Ai bassi regimi, la portata dei gas di scarico è limitata e la loro velocità ridotta, il che non permette alla turbina di accelerare rapidamente.
• Configurazione del collettore di scarico: Influisce direttamente sulla velocità e sulla temperatura dei gas che investono la turbina.
• Gestione elettronica del motore (ECU): Controlla la sovralimentazione tramite la valvola wastegate (nei sistemi a geometria fissa) o tramite l'attuatore della geometria variabile (VGT). Una mappatura conservativa può accentuare il lag.
• Usura del turbocompressore: Un turbo usurato, con giochi assiali o radiali eccessivi, perde efficienza e richiede più tempo per raggiungere il regime di lavoro.

Soluzioni per Ridurre il Turbo Lag

I costruttori e gli ingegneri hanno studiato vari rimedi per rendere più lineare e progressiva la curva di erogazione e minimizzare il turbo lag.

Turbine a Geometria Variabile (VGT)

L'accostamento del compressore volumetrico insieme a quello turbo è usato soprattutto nelle macchine da competizione, (nel rally per esempio). Questa tecnica risulta sicuramente più complessa dal punto di vista strutturale e del controllo rispetto ad una sovralimentazione a trascinamento meccanico. Un'importante evoluzione del turbocompressore ha riguardato proprio il distributore: nelle unità a geometria variabile l'inclinazione di queste palette è regolabile e controllata da una centralina elettronica. Il movimento di tali palette statoriche, controllato dalla centralina elettronica o tramite un depressore, consiste nella variazione del loro angolo d'incidenza rispetto alle palette rotanti della girante motrice.

In funzione del regime di rotazione, queste vengono chiuse o aperte per favorire la velocità o la portata dei gas esausti, a seconda dei regimi di funzionamento del motore. Ai bassi regimi queste piccole alette sono inclinate in modo da ridurre la sezione di passaggio dei gas, che aumentano la loro velocità e assumono una direzione che accelera prima il regime della girante. Ciò porta a una maggiore flessibilità e adattabilità di comportamento rispetto al turbocompressore a geometria fissa. Sfruttando l'incidenza variabile delle palette statoriche sul lato caldo di scarico, un turbo a geometria variabile consente di ottenere la stessa bassa inerzia di un turbo di piccole dimensioni e una portata d'aria di alimentazione elevata (e, quindi, potenza elevata del motore) di un turbo di grandi dimensioni. Questo consente al turbocompressore di dare un contributo tangibile a livello di spinta già ai bassi regimi.

Sistemi Multiturbo e Twin Scroll

Il sistema turbocompressore può anche essere costituito da più turbocompressori organizzati in vario modo, oppure si può associare uno o più turbo a un compressore meccanico. I turbo possono essere posti in serie e/o in parallelo. Nel caso dei turbo in serie, il flusso attraverserebbe prima uno e poi l'altro gruppo.

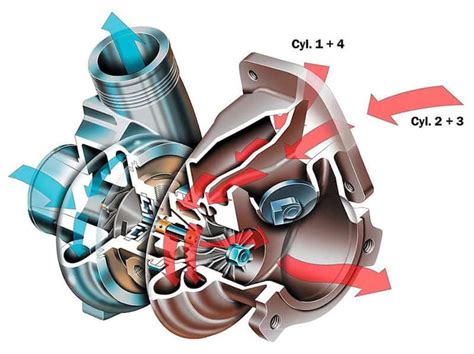

• Twin Scroll Turbo: Il Twin Scroll Turbo, o semplicemente Twin Scroll, è un sistema in cui un singolo turbocompressore funziona con due canali di gas di scarico, anziché uno solo come nei normali turbo o "monoturbo". Il turbocompressore ha due ingressi per i gas di scarico e due ugelli, uno più piccolo e più angolato per una risposta più rapida e uno più grande meno angolato per massimizzare le prestazioni. Il carter di ingresso è sdoppiato, pertanto i collettori di scarico dei cilindri confluiscono a coppie e questo fa sì che il flusso d'ingresso dei gas sia più efficiente. I gas di scarico, dovendo attraversare un condotto a sezione dimezzata nella stessa unità temporale, si muovono più velocemente e con maggiore forza, facendo sì che ai bassi giri si abbia una minore inerzia. Ciò permette di migliorare l'ingresso dei gas di scarico nella turbina e di aumentarne al contempo pressione e potenza.

• Bi-turbo Sequenziale o in Parallelo: L'adozione di due turbocompressori di dimensioni differenti, gestiti in sequenza, è una soluzione efficace: il turbo piccolo entra in funzione ai bassi regimi, garantendo risposta immediata, mentre il secondo turbo di dimensioni maggiori interviene agli alti regimi per fornire potenza massima. In un sistema a doppio turbo, le turbine ricevono, sul lato di scarico, la parte di gas esausti proveniente da una metà del motore e alimentano l'altra metà del motore sul lato di aspirazione. Mentre nei sistemi più sofisticati le diverse turbine, sul lato caldo, vengono utilizzate in modo diverso a seconda del regime, facendo funzionare più turbine in parallelo all'aumentare del regime del motore. Questo permette d'avere un funzionamento molto lineare del sistema di sovralimentazione, con una risposta più rapida al comando del gas.

• Turbocompressore e Compressore Volumetrico: L'abbinamento di un compressore volumetrico (tipo Roots, twin-screw o centrifugo) con un turbocompressore permette di avere risposta istantanea ai bassi regimi (garantita dal compressore volumetrico, trascinato meccanicamente dal motore) e potenza massima agli alti regimi (fornita dal turbo). Questa unità utilizzava un sistema di sovralimentazione in cui un compressore volumetrico e un turbocompressore operavano in serie. Il compressore volumetrico partiva subito fin dal regime di minimo, e la sua azione di pompaggio dell'aria aumentava proporzionalmente con i giri del motore. A un certo regime di giri del motore c'era l'entrata in funzione del turbocompressore che, per un breve range di giri, funzionava insieme con il compressore; quando il turbo raggiungeva la condizione di pieno carico, il compressore veniva completamente bypassato: una funzione in particolar modo utile agli alti regimi motore, per limitare l'assorbimento meccanico di potenza all'albero motore che serviva per l'azionamento del compressore.

Altri Interventi e Tecnologie

• Materiali Avanzati e Cuscinetti a Sfere: Le giranti in ceramica o leghe di titanio riducono drasticamente il peso del gruppo rotante, abbattendo l'inerzia e migliorando la risposta. I turbo moderni ball bearing (a cuscinetti a sfere) presentano un'inerzia rotazionale inferiore rispetto ai tradizionali journal bearing (a boccole), riducendo i tempi di spool del 15-25%.
• Collettori di Scarico Ottimizzati: Un collettore di scarico ottimizzato, con geometrie equal length e diametri calcolati in base alla portata massica dei gas, migliora l'efficienza della turbina.
• Rimappatura ECU: Rappresenta uno degli interventi più efficaci per ridurre il turbo lag, specie nei motori moderni dove la gestione elettronica è estremamente conservativa. Nei motori VGT, l'ottimizzazione della mappa di posizione delle palette in funzione del regime e del carico consente di mantenere la turbina in una posizione più chiusa ai bassi regimi, accelerando lo spool.
• Filtri Aria e Tubazioni Migliorate: Un filtro aria ad alte prestazioni, con maggiore superficie filtrante, riduce le perdite di carico a monte del compressore. Tubazioni di aspirazione lisce, con curve ampie e diametri adeguati, migliorano il flusso d'aria.
• Sistemi Anti-Lag: Particolarmente in ambito racing, un sistema anti-lag mantiene il turbo in rotazione anche quando il conducente rilascia l'acceleratore. Questo si ottiene continuando a iniettare carburante nei cilindri e ritardando drasticamente l'accensione, in modo che la combustione avvenga parzialmente o completamente nel collettore di scarico, mantenendo la pressione sui gas di scarico.
• Assistenza Elettrica (e-turbo): È una tecnologia in divenire che prevede l'assistenza elettrica nella produzione di serie, modificando i layout degli impianti elettrici e diminuendo gli assorbimenti energetici da parte dei motori che dovrebbero fornire l'assistenza elettrica. Questi turbocompressori e-turbo con assistenza elettrica, o sistemi ibridi che combinano sovralimentazione meccanica ed elettrica, sono la prossima frontiera.

Il Turbocompressore nei Motori Moderni

Il turbocompressore è sempre più adottato sui motori a combustione interna. In passato, la prima di queste tecnologie ha trovato larga applicazione sui grossi V-8 americani, mentre sui motori europei, e a dir la verità, di recente, anche su alcuni motori americani, il turbocompressore la sta facendo da padrone. È chiaro che con l'avvento dell'iniezione diretta anche sui benzina, l'adozione del turbocompressore è diventata molto interessante anche su questi motori. In precedenza, infatti, i benzina erano tutti pressoché a iniezione indiretta, e il miscelamento tra aria e benzina avveniva quindi nei collettori di aspirazione e in particolare nella loro parte più vicina alle testate. Oggi anche il benzina si ritrova dei condotti di aspirazione liberi da iniettori.

I motori turbo vantano maggiore potenza specifica. Questo significa poter bruciare più combustibile e/o poter bruciare meglio il combustibile a disposizione. Dal punto di vista strettamente teorico, la massima quantità di aria che un motore aspirato può gestire è pari alla sua cilindrata. Il turbocompressore permette di superare questo limite immettendo più aria nei cilindri.

Nei motori a gasolio, il turbocompressore è diventato quasi indispensabile. I motori a gasolio senza turbocompressore praticamente non esistono più, almeno nel settore del trasporto turistico. Il ciclo Diesel, con il suo rapporto di compressione elevato (tipicamente 16:1-20:1 contro 9:1-11:1 dei benzina), genera una pressione dei gas di scarico superiore a parità di regime, favorendo lo spool del turbo anche a regimi bassi.

Anche nei motori a benzina, il downsizing, ovvero la riduzione della cilindrata abbinata alla sovralimentazione, è una tendenza consolidata. Il tre cilindri di 1.0 litri che equipaggia la Fiesta e altre auto del gruppo, è stato motore dell'anno per più volte, ma la casa americana non è certo l'unica ad aver intrapreso questo percorso.

Diagnosi e Manutenzione del Turbocompressore

La gestione professionale del turbo lag e la corretta manutenzione del turbocompressore richiedono competenze meccatroniche avanzate e strumentazione specifica.

Cause di Malfunzionamento

• Turbo inefficiente o danneggiato: Un turbocompressore usurato o danneggiato è una delle cause principali di prestazioni ridotte e turbo lag.
• Filtro aria ostruito: Un filtro aria sporco o ostruito limita il flusso d'aria al compressore, riducendo l'efficienza.
• Sensore MAP difettoso: Un sensore MAP (Manifold Absolute Pressure) che fornisce letture errate può portare a una gestione scorretta della sovralimentazione da parte dell'ECU.
• Iniettori che erogano quantità eccessive: Nei motori diesel, iniettori difettosi possono causare una miscela troppo ricca e fumo nero in accelerazione.
• Perdite nel circuito di sovralimentazione: Tubazioni, manicotti o intercooler con perdite riducono la pressione di sovralimentazione.
• Mappatura ECU errata: Una mappatura non ottimale può causare overboost, attivare le protezioni della centralina o non sfruttare appieno il potenziale del turbo.
• Usura del motore: Nei motori con molti chilometri, l'usura dei segmenti aumenta il blow-by (fuga di gas dal cilindro al basamento), riducendo la pressione dei gas di scarico disponibile per la turbina. Anche l'usura della valvola EGR, che rimane parzialmente aperta, sottrae portata alla turbina.
• Wastegate o attuatore VGT difettosi: Possono causare un turbo lag irregolare o una gestione inefficace della pressione.

Strumenti e Metodi di Diagnosi

• Diagnosi Elettronica Approfondita: La lettura dei parametri in tempo reale (pressione di sovralimentazione, posizione wastegate/VGT, temperatura aria, correzioni lambda, anticipo accensione) permette di identificare anomalie e problemi elettronici.
• Misurazione della Pressione di Sovralimentazione: Manometri analogici o digitali, collegati al circuito di sovralimentazione, permettono di verificare l'effettiva pressione di boost e confrontarla con il target della centralina. Una discrepanza indica perdite, turbo inefficiente o problemi di mappatura.
• Verifica dei Parametri di Spool: Il tempo di spool (misurato dal momento del comando acceleratore al raggiungimento del 90% del boost target) deve essere compatibile con le specifiche del turbo installato. Tempi eccessivi indicano turbo sovradimensionato, problemi meccanici o mappatura inadeguata.
• Interpretazione delle Compressor Map: La capacità di leggere una compressor map e verificare che i punti di funzionamento del motore cadano nella zona di efficienza ottimale è fondamentale per il matching turbo-motore corretto.

Errori Comuni da Evitare

• Montare un turbo di dimensioni eccessive: Un turbo sovradimensionato peggiora drasticamente il turbo lag ai bassi e medi regimi, rendendo il motore difficilmente guidabile.
• Eliminare il catalizzatore senza riprogrammare l'ECU: Pratica illegale e dannosa, causa errori nelle sonde lambda e attivazione delle protezioni, con possibile limitazione di potenza.
• Montare un intercooler generico o di recupero: Senza verificarne il volume interno e l'efficienza, può peggiorare sia il turbo lag che le prestazioni termiche.
• Bloccare o precarizzare eccessivamente la wastegate: Per aumentare il boost è estremamente pericoloso, può causare sovrapressione, detonazione e rottura meccanica del motore.
• Tentare di ridurre il turbo lag con modifiche quando il problema è dovuto a manutenzione carente: Filtri sporchi, olio degradato, perdite d'aria devono essere risolti prima di procedere con modifiche più complesse.

La tecnologia automotive continua a evolversi rapidamente: turbocompressori e-turbo con assistenza elettrica, sistemi ibridi che combinano sovralimentazione meccanica ed elettrica, mappature predittive basate su intelligenza artificiale. Per restare competitivi in questo scenario, la formazione continua non è un'opzione ma una necessità.
