Mappatura della Centralina EDC16U1 sul Volkswagen Touran: Guida Approfondita e Analisi delle Problematiche

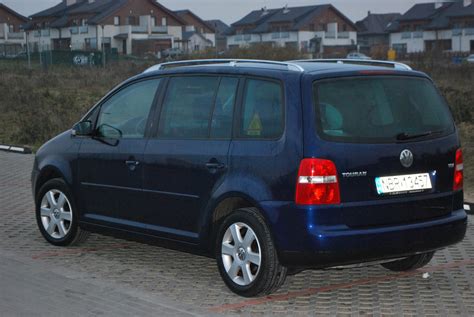

Il Volkswagen Touran 1.9 da 105 CV del 2004, equipaggiato con centralina motore Bosch EDC16U1, è un veicolo spesso oggetto di interventi di rimappatura per ottimizzare le prestazioni. Tuttavia, la modifica delle mappe di una centralina richiede competenza e precisione, poiché interventi non corretti possono portare a una serie di problemi di funzionamento. Questa guida esplorerà in dettaglio la natura delle mappe della centralina EDC16U1, le problematiche comuni riscontrate dopo una rimappatura e le soluzioni per ripristinare il corretto funzionamento del veicolo.

Comprendere la Centralina EDC16U1

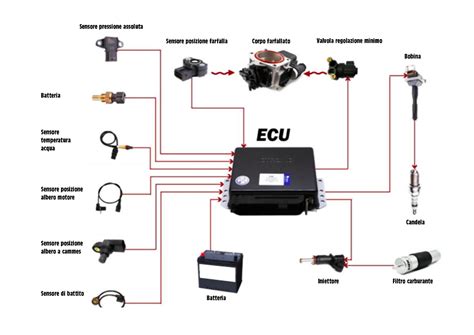

La centralina elettronica del motore (ECU) EDC16U1 è un componente cruciale nei veicoli Volkswagen, Seat, Skoda e Audi. La sua funzione principale è controllare l'iniezione del carburante, la pressione del turbo, la fasatura dell'iniezione e altri parametri vitali per il funzionamento del motore. La ECU contiene una serie di "mappe", ovvero tabelle di dati che definiscono come il motore deve reagire a diverse condizioni operative (velocità, carico, temperatura, pressione dell'acceleratore, ecc.).

L'obiettivo di una rimappatura è alterare questi parametri per ottenere un aumento di potenza, una migliore risposta dell'acceleratore o un'ottimizzazione dei consumi. Tuttavia, la complessità di queste mappe richiede una profonda conoscenza per evitare effetti indesiderati.

Problemi Comuni Post-Rimappatura su Touran 1.9 105 CV

Un utente ha riportato una serie di problemi significativi dopo aver fatto rimappare il suo Touran 1.9 105 CV del 2004. Questi sintomi sono indicativi di una rimappatura non ottimale e meritano un'analisi approfondita:

Avviamento a Freddo Difficoltoso e Iniezione Eccessiva di Carburante

"L'auto a caldo parte benissimo, ma a freddo sembra che abbia proprio troppo gasolio iniettato nei cilindri." Questo problema suggerisce che le mappe di avviamento a freddo sono state alterate in modo errato. Le ECU hanno mappe specifiche per gestire l'avviamento a temperature più basse, aumentando o diminuendo la quantità di carburante iniettato e l'angolo di fasatura per facilitare l'accensione. Se queste mappe vengono modificate in modo eccessivo, il motore potrebbe ricevere troppo carburante all'avviamento a freddo, causando difficoltà nell'accensione e fumo eccessivo.

Un intervento comune è la modifica della "mappa accensione a freddo", riportandola allo stato originale (ORI) e l'eliminazione di un eventuale "bit intermedio" che potrebbe influenzare l'iniezione.

Minimo Irregolare e Vibrazioni del Motore

"Inoltre il minimo non è più regolare ma a colpi la macchina sembra tremare." Un minimo irregolare e vibrazioni sono spesso il risultato di un'iniezione di carburante non uniforme tra i cilindri o di una fasatura dell'iniezione scorretta al regime minimo. Le mappe di iniezione al minimo e quelle di fasatura sono interconnesse e devono essere calibrate con precisione per garantire un funzionamento fluido. Modifiche aggressive possono destabilizzare il regime minimo.

Aumento dei Consumi di Carburante

"I consumi sono aumentati parecchio nonostante giro come una lumaca." Un aumento significativo dei consumi, anche con uno stile di guida tranquillo, indica che l'efficienza della combustione è stata compromessa. Questo può derivare da una quantità eccessiva di carburante iniettato a carico parziale, una fasatura dell'iniezione non ottimale o una pressione del turbo eccessiva che non viene gestita correttamente. Le mappe di riferimento del valore Lambda, i limitatori di fumi e le mappe di richiesta di coppia sono tutti fattori che influenzano i consumi e possono essere stati alterati in modo controproducente.

Accelerazione Incontrollata in Folle

"Se sgaso in folle sale di giri da sola!" Questo sintomo è particolarmente preoccupante e suggerisce un problema grave con le mappe di richiesta di coppia o con la gestione del pedale dell'acceleratore elettronico. Le mappe pedale, erroneamente chiamate da alcuni software "arricchimento in accelerazione", non corrispondono alle marce dell'auto, ma bensì a varie condizioni operative. Se queste mappe sono state modificate in modo tale da interpretare una richiesta di coppia più elevata di quella effettiva o da non gestire correttamente la disattivazione del pedale, il motore potrebbe continuare ad accelerare anche dopo aver rilasciato l'acceleratore in folle. Questo potrebbe anche essere collegato a modifiche nelle mappe avviamento, che a volte vengono toccate in modo improprio.

Mappe Modificate e Interpretazione dei Dati

L'utente ha evidenziato diverse aree problematiche nella mappatura:

• Mappe di avviamento: Sono state toccate sia la "mappa per avviamento a caldo (la prima)" che la "seconda (a freddo)". La modifica di queste mappe è un punto critico e, se non eseguita correttamente, può causare i problemi di avviamento descritti.
• Mappa fase iniezione: "Qui nella mappa (secondo ecm titanium) fase iniezione non capisco perchè è stato reso come una sinusoide lineare e continua." Questa alterazione è atipica. La fase di iniezione è espressa in gradi reali prima del Punto Morto Superiore (PMS) e il suo profilo dovrebbe essere attentamente calibrato per ottimizzare la combustione in tutte le condizioni. Un profilo "sinusoide lineare e continua" potrebbe indicare una semplificazione eccessiva o un errore nella modifica, che può portare a problemi di combustione, rendimento e vibrazioni.
• Mappe pedale (arricchimento in accelerazione): "Ci sono 7 grafici tutti identici dove giustamente sono state modificate tutte in egual modo. Ora la mia domanda forse banale è. i 7 grafici corrispondono alle marce dell'auto? visto che ne ha 6?" Le mappe pedale non fanno riferimento alla marcia ma a varie condizioni. La presenza di 7 grafici tutti identici e modificati in egual modo, con l'auto che ha 6 marce, suggerisce una comprensione errata da parte di chi ha effettuato la modifica. Le diverse mappe pedale gestiscono la richiesta di coppia in base a parametri come la velocità del veicolo, il regime motore, la temperatura e la pressione atmosferica, non in base alla marcia inserita.
• Mappa pressione turbo: "Ho paragonato la tua ad altre e alcune sulla mappa pressione turbo hanno innalzato i parametri sia sulla prima mappa che sulla seconda mappa turbo, mentre sulla tua soltanto sulla prima." La gestione della pressione del turbo è fondamentale per le prestazioni e l'affidabilità. Modificare solo una delle mappe turbo, specialmente in modo rapido ("L'ho fatta in 5 minuti"), può portare a un controllo inadeguato della sovralimentazione, con picchi di pressione eccessivi o insufficienza in altre condizioni, influenzando anche l'efficienza volumetrica del compressore.

Mappe e Parametri Chiave nella EDC16U1

Per una comprensione più approfondita, ecco un elenco di alcune delle mappe e dei parametri chiave che vengono solitamente gestiti in una rimappatura di una EDC16U1 su un Volkswagen Touran:

• Fase Iniezione - Correzione: Definisce l'angolo di iniezione del carburante rispetto al PMS. Una calibrazione errata può compromettere l'efficienza della combustione e generare rumore o vibrazioni.
• Iniezione 1: Mappa principale della quantità di carburante iniettato.
• Limitatore di Coppia: Limita la coppia massima erogabile dal motore per proteggere la trasmissione e altri componenti. Esistono limitatori specifici per ogni marcia (1ª, 2ª, 3ª, 4ª, 5ª, 6ª, retromarcia), per la marcia selezionata e in funzione dell'APS/BPS (sensore di pressione atmosferica/sensore di pressione di sovralimentazione). Un "limitatore di coppia in modalità recovery" è attivo durante un errore di sistema, gestendo la potenza del motore in condizioni di emergenza.
• Limitatore di Fumi: Imposta il limite massimo di fumi allo scarico, influenzando la quantità di carburante iniettato per mantenere le emissioni entro i limiti desiderati. Questo è spesso legato al "Riferimento valore Lambda in funzione del limite fumi".
• Limitatore Giri - Taglio Iniezione: Definisce il regime massimo di rotazione del motore prima che l'iniezione venga interrotta per protezione.
• Efficienza Volumetrica del Turbocompressore: Il coefficiente di riempimento di un compressore misura quanto efficacemente il volume d'aria viene compresso. Più il valore è elevato, maggiore è l'efficienza del compressore.
• Limite Duty Cycle Geometria Variabile: Controlla l'angolo delle palette della geometria variabile del turbo, influenzando la pressione di sovralimentazione.
• Pressione Turbo 5: Una delle mappe che gestisce la pressione del turbocompressore.
• Richiesta di Coppia: Mappe che calcolano la coppia richiesta al pedale dell'acceleratore. Possono esserci più mappe di richiesta di coppia, come la "Richiesta di coppia 2", e una "Richiesta di coppia AWD" per veicoli a trazione integrale.
• Giri Motore al Minimo in Funzione del Sensore ECT 2: Regola il regime minimo in base alla temperatura del motore.
• Protezione Contro il Surriscaldamento: Mappe specifiche per proteggere il motore da surriscaldamento del carico dell'aria, del carburante e dell'olio.
• Caratterizzazione Sensore Temperatura a Valle del CAT: Mappa che indica la calibrazione del sensore di riferimento, con valori che indicano la temperatura corrispondente al valore di tensione del sensore.
• Sensore Lambda Universale/Wideband (LSU):
  • Limite minimo temperatura LSU per O2: Limite minimo di temperatura del sensore LSU per validità O2 e adattamento LSU.
  • Limite massimo temperatura LSU per O2: Limite massimo di temperatura del sensore LSU per validità O2 e adattamento LSU.
  • Soglia temperatura sensore LSU regolatore riscaldatore PID: Soglia di temperatura sensore LSU per l'attivazione del regolatore del riscaldatore PID LSU. Questi parametri sono cruciali per il controllo delle emissioni e l'efficienza della combustione.

Studiare le ECU: Damos e Prova On-Road

Per chi desidera approfondire la comprensione delle ECU e delle loro mappe, la soluzione più efficace è lo studio di un "Damos" e la "prova on-road".

• Damos: È un file descrittivo che fornisce informazioni dettagliate su ciascuna mappa e parametro all'interno della centralina. È una sorta di manuale tecnico per l'ECU, che spiega la funzione di ogni "grafico" e "zona". Acquisire familiarità con un Damos è fondamentale per capire cosa si sta effettivamente modificando. Molte volte, i nomi assegnati alle mappe dai software di rimappatura (come ECM Titanium) possono essere generici o addirittura fuorvianti, quindi un Damos aiuta a identificare la vera funzione di una mappa.

• Prova On-Road: La teoria deve essere sempre affiancata dalla pratica. Modifiche apportate al file devono essere testate sul veicolo in condizioni reali di guida. Questo permette di osservare gli effetti delle modifiche e di affinare la calibrazione per ottenere i risultati desiderati senza compromettere l'affidabilità o la guidabilità. È un processo iterativo di modifica, test e ottimizzazione.

Soluzioni e Strumenti per la Rimappatura

Per risolvere i problemi di una rimappatura mal eseguita o per effettuare modifiche in modo professionale, sono disponibili diversi strumenti e servizi:

Strumenti di Rimozione Immobilizzatore e Emulatori CAN

• IMMO BYPASS OBD2 ORO (BYPASS_GOLD): Una soluzione rapida e senza smontaggio per rimuovere automaticamente l'immobilizzatore tramite OBD2 su veicoli AUDI, SEAT, SKODA e VOLKSWAGEN. Questo strumento, disponibile a 181,50 € (tasse incl.), può essere utile in situazioni in cui l'immobilizzatore è stato accidentalmente bloccato o deve essere disattivato per motivi specifici.

• GIULIA LITE Julie Lite V119 - Emulatore CAN carlabimmo universale: Questo emulatore CAN, disponibile a 72,48 € (tasse incl.), è uno strumento versatile che può essere utilizzato per emulare vari segnali CAN e risolvere problemi legati all'immobilizzatore o ad altri componenti elettronici che comunicano tramite la rete CAN.

Riparazione Componenti Elettronici

• Display completo LCD Golf V (LCDVW5): Schermo LCD per quadro strumenti compatibile con VW Golf V / Touran / Passat / Seat / Skoda. È una soluzione professionale per riparare pixel morti o schermi vuoti. Questo non è direttamente legato alla rimappatura della ECU, ma è un componente comune che può richiedere manutenzione nei veicoli di questa generazione. Il prodotto è disponibile a 119,79 € (tasse incl.).

Servizi di File Modifica e Formato

Ecu Chip Tuning Download offre servizi di file di modifica. È importante notare quanto segue:

• Formato File: I file forniti sono in formato .BIN e sono compatibili con i più diffusi strumenti di programmazione come Kess, New Genius e Autotuner.
• File Parziali vs. File Totali: I file forniti sono parziali e non adatti per programmatori da banco, che richiedono file totali. Se si necessita di un file totale, è necessario allegare la lettura completa della centralina al ticket che viene creato dopo il pagamento.
• Assistenza e Rimborso: Dopo il pagamento, viene creato automaticamente un ticket di supporto. Il rimborso non è previsto se le istruzioni ricevute tramite ticket non vengono rispettate, per mancanza di strumenti e/o collaborazione. Inoltre, il rimborso non è previsto per i file modificati in alcun modo. È vietato condividere o rivendere i file.

Considerazioni Legali e Protezione dei Dati

Qualsiasi attività di modifica delle centraline deve tenere conto degli aspetti legali e della protezione dei dati personali.

Ai sensi dell’art. 13 D.Lgs. 196/2003 e dell’art. 13 Regolamento UE n. 2016/679 (GDPR), i dati personali sono trattati da incaricati appositamente designati, sia con strumenti informatici che cartacei, e nell’osservanza delle misure di sicurezza di cui all’art. 32 GDPR. I dati conferiti sono custoditi presso la sede legale della Ecu Chip Tuning Download.

Il cliente ha diritto di opporsi, in tutto o in parte, al trattamento dei dati personali che lo riguardano per legittimi motivi, nonché al trattamento dei dati personali qualora, come previsto dall’art. 21 GDPR, il trattamento sia effettuato per finalità di marketing diretto. Ai sensi degli articoli sopra citati, si ha il diritto di chiedere la cancellazione, la trasformazione in forma anonima o il blocco dei dati trattati in violazione di legge, nonché di opporsi in ogni caso, per motivi legittimi, al loro trattamento. A norma dell'art. 7 par. 3 del Regolamento UE n. 2016/679, si ha il diritto di revocare il consenso in qualsiasi momento.

Conclusioni Particolari

La rimappatura di una centralina come la EDC16U1 su un Volkswagen Touran offre la possibilità di sbloccare il vero potenziale e migliorare il piacere di guida. Tuttavia, è un'operazione che richiede estrema cautela, conoscenza approfondita delle mappe e dei principi di funzionamento del motore. I problemi riscontrati, come l'avviamento a freddo difficoltoso, il minimo irregolare, l'aumento dei consumi e l'accelerazione incontrollata in folle, sono chiari segnali di un intervento non professionale. L'apprendimento attraverso Damos e la prova on-road sono essenziali per evitare tali inconvenienti e garantire una modifica efficace e sicura.
