La frizione rappresenta un meccanismo fondamentale nel funzionamento di numerosi sistemi di trasmissione, in particolare in quelli che richiedono un accoppiamento graduale e controllato tra due alberi rotanti a velocità differenti. Il suo principio operativo si basa sull'attrito, una forza che permette di unire o separare il moto tra componenti meccanici. Nell'ambito automobilistico, la frizione riveste un ruolo cruciale, situandosi tra il motore e il cambio. Essa consente il temporaneo disinserimento della coppia motrice erogata dal motore, rendendo possibile il cambio delle marce senza danni alla trasmissione e garantendo una guida fluida.
La necessità di un meccanismo come la frizione emerse fin dalle prime applicazioni pratiche dei motori a combustione interna. A differenza dei motori a vapore o elettrici, i motori a scoppio non potevano partire da fermi, ponendo un ostacolo significativo all'avviamento progressivo dei veicoli terrestri. Le prime soluzioni, come quelle adottate sulle prime automobili di Benz e Daimler, impiegavano sistemi a cinghia e pulegge. Questo approccio permetteva di avviare il mezzo gradualmente attraverso uno slittamento controllato della cinghia o tramite il suo lascamento comandato. Inoltre, l'uso di pulegge di diverso diametro e una puleggia libera consentiva di ottenere un rudimentale cambio di velocità e la posizione di folle.
L'Evoluzione Storica della Frizione
Le prime vere frizioni fecero la loro comparsa tra la fine del XIX e l'inizio del XX secolo, con l'introduzione della frizione a cono. Questo sistema prevedeva l'accostamento di due superfici tronco-coniche, una delle quali rivestita in cuoio (materiale con elevato coefficiente d'attrito) e l'altra in metallo, quest'ultima solidale al volano e quindi all'albero motore. L'innesto avveniva tramite un sistema a molla che spingeva le due superfici una contro l'altra, azionato da un meccanismo a leva o a pedale. Esistevano principalmente due configurazioni: a cono dritto, con la conicità che converte verso il motore, e a cono rovesciato, con conicità inversa, soluzione più diffusa sulle prime vetture francesi.
Un'alternativa, seppur di scarso successo, fu la frizione a tamburo, simile nel principio ai freni a tamburo. Il materiale d'attrito era disposto su ganasce o sulla superficie interna del tamburo. In questo contesto, è importante citare Herbert Frood, fondatore della Ferodo, che ebbe un ruolo pionieristico nello sviluppo dei materiali d'attrito per freni e frizioni.
L'evoluzione portò rapidamente alle frizioni a dischi multipli, inizialmente in acciaio e operanti a bagno d'olio. Le vetture da competizione degli anni '10 e '20 furono tra le prime ad adottare questa tecnologia per gestire l'elevata potenza dei loro motori.
Componenti Fondamentali della Frizione

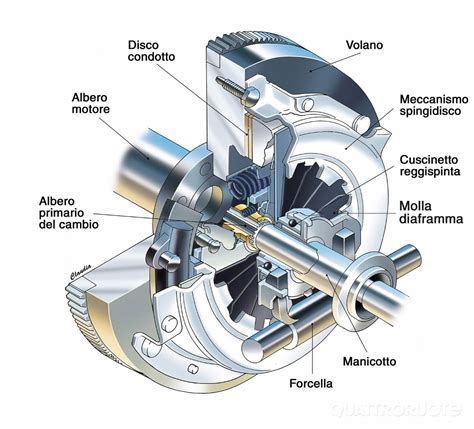

Indipendentemente dalla tipologia, una frizione moderna è composta da diversi elementi chiave:
- Disco Frizione (o Disco Condotto): È il cuore del sistema. Realizzato solitamente in lamierino d'acciaio, è dotato di guarnizioni ad anello in materiali ad alto coefficiente d'attrito. Queste guarnizioni sono fissate al disco tramite rivetti e sono cruciali per la trasmissione della coppia. Il disco è montato su un mozzo scanalato, che permette un leggero scorrimento assiale. Per rendere l'innesto più elastico e progressivo, il disco è spesso provvisto di molle parastrappi.
- Volano: Collegato direttamente all'albero motore, il volano è un disco di notevole massa, realizzato in acciaio o alluminio. La sua funzione è quella di immagazzinare energia cinetica e rilasciarla gradualmente, livellando le fluttuazioni di coppia del motore e contribuendo alla stabilità del regime di rotazione. Nel sistema frizione, funge da superficie di attrito primaria.
- Piatto Spingidisco: Questo componente, a sua volta imbullonato al volano, ha il compito di esercitare la pressione necessaria per premere il disco frizione contro il volano, garantendo il collegamento tra motore e trasmissione. È un meccanismo complesso, spesso costituito da lamelle e molle.
- Cuscinetto Reggispinta (o Cuscinetto di Lancio): Situato al centro del meccanismo spingidisco, questo cuscinetto (solitamente a sfere) sopporta la spinta assiale generata quando il pedale della frizione viene premuto. Il suo compito è quello di ridurre l'attrito durante il processo di disinnesto, permettendo un'azione più fluida.
Tipologie di Frizioni
Le frizioni si differenziano principalmente per il numero di dischi e per il loro ambiente operativo (a secco o in bagno d'olio).
Frizione Monodisco
Negli autoveicoli di serie, la configurazione più diffusa è la frizione monodisco a secco. In questo sistema, un singolo disco frizione stabilisce il collegamento tra motore e trasmissione. La coppia del motore viene trasmessa all'albero condotto (quello di ingresso al cambio) grazie alla resistenza d'attrito che si sviluppa tra le superfici del disco, del volano e dello spingidisco, mantenute premute tra loro da molle. La semplicità costruttiva è il suo principale vantaggio, garantendo un'ottima affidabilità a costi contenuti.
Il funzionamento avviene quando il conducente preme il pedale della frizione. Attraverso un sistema di leve, tiranti o un sistema oleodinamico, viene azionato il cuscinetto reggispinta. Questo, spingendo sul meccanismo dello spingidisco, allontana il disco frizione dal volano, interrompendo la trasmissione di potenza. Al rilascio del pedale, le molle dello spingidisco riportano il disco contro il volano, ristabilendo il contatto e il flusso di coppia.
Le frizioni monodisco possono essere dotate di molle parastrappi integrate nel disco. Questo sistema, utilizzato praticamente su tutti gli autoveicoli moderni, assorbe gli strappi e le vibrazioni durante l'innesto, rendendo la guida più confortevole e progressiva.
Frizione Multidisco
Nelle frizioni multidisco, il numero di dischi condotti (e di conseguenza di dischi conduttori) viene aumentato. Questo incrementa significativamente la superficie di contatto totale, permettendo di trasmettere coppie motrici molto più elevate. Le frizioni multidisco sono tipicamente utilizzate su veicoli ad alte prestazioni, come auto da corsa, motociclette sportive e hypercar, dove è necessario gestire potenze elevate.
Queste frizioni possono operare sia a secco che in bagno d'olio.
- Frizioni Multidisco a Secco: In questa configurazione, il disco frizione può essere rigido o dotato di parastrappi a molle. L'accoppiamento con l'organo rotante (solitamente sul mozzo centrale) può avvenire tramite profilo dentato o alette radiali. I materiali utilizzati sono organici (impasto o tessuto) o sinterizzati metallici.

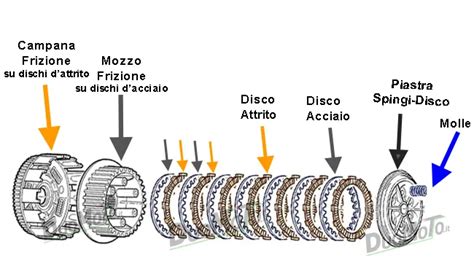

- Frizioni Multidisco in Bagno d'Olio: Queste frizioni presentano numerosi vantaggi, tra cui una minore rumorosità, una maggiore durata e innesti generalmente più "morbidi" grazie all'azione lubrificante dell'olio. L'olio, inoltre, contribuisce a raffreddare i dischi, dissipando il calore generato dall'attrito. Molto diffusi, anche se di introduzione più recente, sono i materiali a base di carta, ampiamente impiegati in ambito automobilistico e trattoristico.
Il comando delle frizioni multidisco può essere sia meccanico che idraulico. Lo sforzo sul pedale è generalmente contenuto: circa 120 N nelle automobili e circa 180 N negli autocarri.
Frizione Regolabile e Antisaltellamento
Alcune frizioni moderne offrono la possibilità di essere regolabili. Questo permette di impostare parametri come il punto di apertura della frizione in base al freno motore e le modalità di innesto. Un esempio specifico è la frizione antisaltellamento (o "frizione a scorrimento controllato"). Questa tecnologia è progettata per consentire un certo slittamento dei dischi anche in fase di decelerazione o quando si applica il freno motore. Tarata per slittare con poco freno motore, una frizione antisaltellamento conferisce al veicolo un comportamento più simile a quello di una moto 2T, migliorando la stabilità in curva e riducendo il rischio di blocchi improvvisi della ruota posteriore.
Materiali dei Dischi Frizione: Composizione e Caratteristiche
La scelta dei materiali per i dischi frizione è fondamentale per garantirne l'efficacia, la durata e la capacità di gestire le sollecitazioni meccaniche e termiche. I dischi frizione sono essenzialmente materiali compositi, dove la funzione primaria è l'attrito, ma devono anche possedere requisiti di resistenza strutturale.
I materiali utilizzati possono essere suddivisi in diverse categorie principali:
- Substrato di Rame (e Leghe Metalliche a Base di Rame): Questi materiali offrono elevata durezza e una buona dissipazione del calore. Tuttavia, possono causare una maggiore usura dello spingidisco.
- Filato Principale (Materiali Tessili): Generalmente costituiti da filamenti di fibre sintetiche con buona resistenza ed elasticità (come il filato principale), combinati con fibre corte di cotone, lana o viscosa. I materiali d'attrito realizzati con questa base presentano una buona tenacità e un prezzo moderato, rendendoli molto diffusi nella produzione di guarnizioni per frizioni.
- Lamiera Organometallica: Offre prestazioni elevate ma a un costo maggiore. Viene tipicamente impiegata su veicoli con coppia elevata.
- Materiali Organici (Impasto o Tessuto): Questi materiali combinano resine, gomma e fibre. Offrono un buon compromesso tra resistenza, durata e comfort di guida, con un'ottima capacità di assorbimento delle vibrazioni. Sono caratterizzati da una minore usura rispetto a molte alternative.
- Materiali Sinterizzati Metallici: Composti da polveri metalliche fuse ad alta pressione, questi materiali eccellono per la loro eccezionale resistenza alla temperatura e all'usura. Sono spesso utilizzati in applicazioni sportive o gravose per la loro maggiore aggressività durante l'innesto.
- Materiali Ceramici: Sempre più popolari per applicazioni gravose, i materiali ceramici sono costituiti da polvere ceramica e rame. Il processo di compressione e riscaldamento fa sì che il rame fonda, creando un legame tra le particelle ceramiche. Questi materiali offrono un'elevata resistenza al calore e all'usura, garantendo un'ottima durata e resistenza agli stress meccanici.
Le caratteristiche prestazionali chiave ricercate nei materiali per dischi frizione includono:
- Resistenza alle Alte Temperature: Durante il funzionamento, il disco frizione può raggiungere temperature superiori ai 300°C. È quindi essenziale che i materiali mantengano le loro proprietà anche in condizioni di elevato stress termico.
- Resistenza all'Usura: La longevità del disco frizione dipende dalla sua capacità di resistere all'abrasione causata dal contatto continuo con le superfici di volano e spingidisco.
- Coefficiente d'Attrito Adeguato: Deve garantire un'efficace trasmissione della coppia senza causare slittamenti indesiderati in condizioni operative normali.
- Capacità di Dissipazione del Calore: Una buona dissipazione del calore previene il surriscaldamento e il deterioramento prematuro del materiale.
- Elasticità e Smorzamento delle Vibrazioni: Le molle parastrappi e le caratteristiche intrinseche del materiale contribuiscono a rendere più fluido l'innesto e a smorzare le vibrazioni trasmesse al sistema di trasmissione.
Applicazioni Specifiche: Trattori
Nel settore agricolo, i trattori sono dotati di frizioni robuste, progettate per resistere a carichi di lavoro intensi e prolungati. La sostituzione della frizione di un trattore avviene mediamente ogni 60.000/80.000 chilometri, rendendo la scelta di un modello durevole e realizzato con materiali idonei di primaria importanza. Alcuni trattori, specialmente quelli di media potenza, sono equipaggiati con doppia frizione, un sistema che permette di azionare separatamente la presa di forza e la trasmissione principale, migliorando l'efficienza operativa.
Aziende come Luk, SDF (adatta anche per trattori Lamborghini) sono note per la produzione di componenti di alta qualità per il settore agricolo, offrendo sia singoli dischi che kit frizione completi. La scelta deve sempre considerare il rapporto qualità-prezzo, privilegiando soluzioni affidabili e performanti.
In sintesi, la frizione, con i suoi vari tipi e la diversità dei materiali impiegati per i dischi, rappresenta un esempio emblematico di come l'ingegneria meccanica abbia evoluto soluzioni per ottimizzare la trasmissione di potenza, garantendo al contempo affidabilità, sicurezza e comfort di guida in una vasta gamma di applicazioni.
