Modifica dello Sterzo su Trattori Fiat Serie 540: Guida Completa all'Installazione dell'Idroguida e Risoluzione Problemi

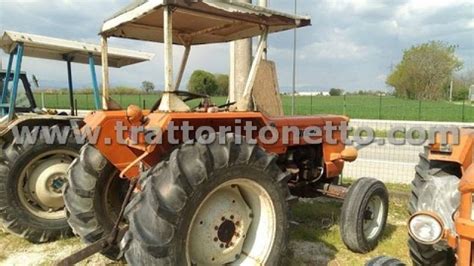

I trattori Fiat della serie Nastro Oro, come il Fiat 540, sono macchine agricole che, sebbene robuste e affidabili, possono beneficiare di aggiornamenti per migliorare l'ergonomia e l'efficienza. Una delle modifiche più richieste e significative è l'installazione dell'idroguida (servosterzo), che facilita notevolmente la manovrabilità, riducendo lo sforzo fisico richiesto all'operatore, specialmente in operazioni prolungate o in spazi ristretti. Questa guida approfondirà la procedura per l'installazione dell'idroguida sul Fiat 540, analizzando i componenti necessari, i potenziali problemi e le considerazioni tecniche.

Perché Installare l'Idroguida su un Fiat 540?

I trattori più datati, come il Fiat 540, spesso non erano equipaggiati di serie con servosterzo, rendendo le operazioni di svolta e manovra piuttosto faticose, soprattutto quando il trattore è fermo o a basse velocità. L'aggiunta di un sistema di idroguida trasforma radicalmente l'esperienza di guida, offrendo una leggerezza e una precisione nello sterzo paragonabili a quelle dei mezzi moderni. Questo non solo aumenta il comfort dell'operatore, ma contribuisce anche a una maggiore sicurezza e a una riduzione dello stress sulle componenti meccaniche dello sterzo originale. Per gli agricoltori che scesi dai muli e dai cavalli facevano un salto di qualità per il loro duro lavoro, queste macchine erano un'innovazione, ma oggi si possono ulteriormente migliorare.

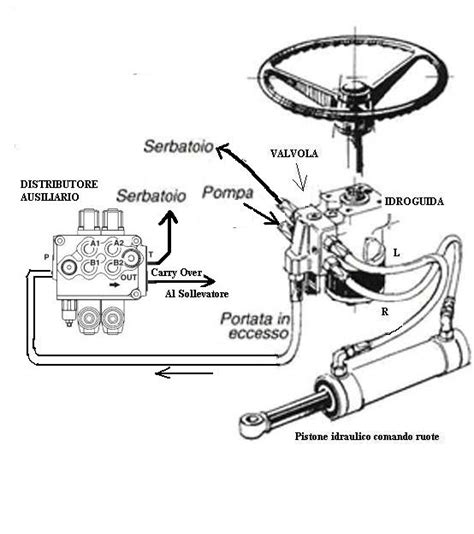

Componenti del Kit Servosterzo e Funzionamento

Un tipico kit servosterzo per il Fiat 540 è composto da diversi elementi chiave, progettati per integrarsi con la struttura esistente del trattore:

• Pistone Idraulico: Questo è il cuore del sistema. Sostituisce la barra lunga meccanica che collega il braccio dello sterzo alla scatola dello sterzo. Il pistone, azionato dalla pressione dell'olio, applica una forza supplementare per ruotare le ruote, riducendo lo sforzo sul volante.
• Distributore (o Orbitrol): Va installato sotto il volante. È il componente che "interpreta" il movimento del volante e direziona l'olio idraulico al pistone. Quando si ruota il volante, il distributore apre dei passaggi che inviano l'olio a una delle due camere del pistone, causando l'estensione o la retrazione dell'asta e quindi la rotazione delle ruote.
• Serbatoio dell'Olio: Un piccolo serbatoio separato è solitamente incluso per contenere l'olio idraulico dedicato al sistema di sterzo. Questo garantisce un volume adeguato di fluido e previene la contaminazione con altri circuiti idraulici.
• Pompa Idraulica: La pompa è responsabile della generazione della pressione necessaria per il funzionamento del sistema. Nei kit più comuni, la pompa può essere integrata con una valvola di massima sulla testata del motore, oppure può essere una pompa secondaria da aggiungere al circuito esistente.
• Tubazioni e Raccordi: Un set completo di tubi idraulici e raccordi specifici per il modello Fiat 540, progettati per collegare tutti i componenti del kit in modo sicuro ed efficiente.

I kit servosterzo forniti sono completi di tutte le staffe, tubi e raccordi, pronti per poter procedere direttamente al montaggio. Il costo di un kit di questo tipo si aggira intorno ai 500€.

Processo di Installazione dell'Idroguida

L'installazione dell'idroguida richiede una certa familiarità con la meccanica agricola e con i sistemi idraulici. Sebbene i kit siano preassemblati per facilitare il montaggio, è consigliabile rivolgersi a un esperto in caso di dubbi.

1. Preparazione e Rimozione dei Componenti Esistenti

Prima di iniziare, è fondamentale assicurarsi che il trattore sia spento, stabile e con il freno di stazionamento inserito. La prima fase prevede la rimozione della barra lunga di sterzo originale che collega la scatola dello sterzo al braccio di rinvio delle ruote anteriori. Questa barra sarà sostituita dal pistone idraulico.

2. Montaggio del Pistone Idraulico

Il pistone idraulico viene montato nel punto in cui era posizionata la barra di sterzo. Il kit include staffe specifiche per fissare saldamente il pistone al telaio del trattore e al braccio di rinvio. È cruciale che il pistone sia allineato correttamente per garantire un funzionamento fluido e senza sforzi eccessivi sulle articolazioni.

3. Installazione del Distributore (Orbitrol)

Il distributore viene installato sotto il volante. Questo componente è fondamentale in quanto reindirizza il flusso dell'olio in base alla rotazione del volante. Generalmente, si collega alla colonna dello sterzo.

4. Posizionamento del Serbatoio e della Pompa Idraulica

Il piccolo serbatoio dell'olio separato deve essere montato in una posizione accessibile ma protetta, solitamente vicino al motore o al telaio. Per quanto riguarda la pompa, nei kit più comuni la pressione dell'olio viene prelevata dalla pompa principale del trattore o, come alcuni esperti suggeriscono, la pompa con la valvola di massima è posta sulla testata. È importante che il prelievo della pressione sia eseguito correttamente per non compromettere il funzionamento degli altri circuiti idraulici (ad esempio, il sollevatore).

5. Collegamento delle Tubazioni

Una volta montati tutti i componenti principali, si procede con il collegamento delle tubazioni idrauliche. Queste devono essere instradate con cura, evitando piegature eccessive, sfregamenti o contatti con parti calde o in movimento. È fondamentale utilizzare i raccordi forniti e assicurarsi che tutti i collegamenti siano stretti per prevenire perdite.

6. Riempimento e Spurgo del Sistema

Con tutti i componenti collegati, si riempie il serbatoio con l'olio idraulico specifico per servosterzo. Successivamente, si procede con lo spurgo del sistema per eliminare l'aria intrappolata. Questo si fa solitamente accendendo il trattore e ruotando il volante da un fine corsa all'altro più volte, con il motore al minimo. Durante questa fase, è importante controllare il livello dell'olio nel serbatoio e rabboccare se necessario.

Integrazione con Altri Impianti Idraulici: Considerazioni sull'Olio

Un aspetto cruciale, soprattutto per i trattori più vecchi, riguarda la compatibilità degli oli. Un utente ha giustamente sollevato la questione riguardo al Fiat 540 che ha l'olio del cambio e del sollevatore insieme, e cosa succede se si attacca un trincia con spostamento laterale che ha l'olio dai sollevatori (quello che è nel sollevatore del Fiat 555) al 540.

È importante sottolineare che l'olio del cambio e l'olio degli impianti idraulici hanno specifiche SAE diverse. A naso, non sono compatibili, ma è fondamentale ottenere una certezza da fonti autorevoli. Il consiglio è di non mescolarli finché non si ha la certezza. L'olio del cambio deve essere tenuto al massimo dell'apposita astina (nei pressi del freno a mano), perché essendo lo stesso del sollevatore, se scarseggia e va verso il minimo, si potrebbe trovare poco olio nel sollevatore/distributore.

Per l'impianto dell'idroguida, è spesso preferibile avere un serbatoio e un circuito d'olio separati, come previsto nei kit, proprio per evitare problemi di compatibilità e per mantenere l'efficienza del sistema di sterzo.

Risoluzione dei Problemi di Sterzo Anomalo

Alcuni utenti hanno riportato problemi con lo sterzo del Fiat 450 monotrazione, un modello simile al 540. In particolare, il problema consiste nel fatto che se si ruota il volante verso destra è abbastanza morbido e non si incastra a fine corsa, mentre ruotandolo verso sinistra risulta duro e si incastra prima di arrivare a fine corsa. Da cosa può dipendere? Dove bisogna guardare? Il tappo sotto il volante a cosa serve?

Questi sintomi indicano un malfunzionamento nel sistema di sterzo che può avere diverse cause:

1. Livello o Qualità dell'Olio Idraulico

Se il servosterzo è già presente, un livello insufficiente di olio idraulico o un olio contaminato/deteriorato possono causare un funzionamento irregolare. È fondamentale controllare il livello nel serbatoio e, se necessario, sostituire l'olio e il filtro.

2. Pompa del Servosterzo

Una pompa del servosterzo difettosa potrebbe non generare la pressione adeguata, portando a una sterzata dura. La pompa potrebbe essere usurata o avere problemi interni.

3. Distributore (Orbitrol)

Il distributore sotto il volante potrebbe essere danneggiato o bloccato, impedendo il corretto flusso dell'olio in una direzione. Se si incastra prima di arrivare a fine corsa, potrebbe esserci un problema meccanico interno al distributore o un'ostruzione.

4. Cilindro o Pistone Idraulico

Il pistone idraulico che agisce sulle ruote potrebbe avere guarnizioni usurate o un'asta piegata, causando attrito e una sterzata irregolare. Una resistenza maggiore in una direzione specifica suggerisce un problema di tenuta o un blocco meccanico all'interno del cilindro.

5. Componenti Meccanici dello Sterzo

Anche se si tratta di un problema di idroguida, è sempre bene controllare i componenti meccanici non idraulici dello sterzo:

• Tiranteria di sterzo: Boccole usurate, snodi sferici allentati o componenti piegati possono creare giochi e resistenza.
• Scatola dello sterzo: Se la scatola dello sterzo ha un gioco eccessivo o componenti interni usurati, potrebbe contribuire alla sensazione di durezza e incastro.
• Geometria dello sterzo: Un'errata convergenza o incidenza delle ruote può influenzare la facilità di sterzata in una direzione rispetto all'altra.

6. Tappo sotto il Volante

Il tappo sotto il volante sul Fiat 450/540 può servire a diversi scopi a seconda del modello specifico. Potrebbe essere un accesso per la regolazione del gioco della scatola dello sterzo, un punto di riempimento per l'olio della scatola stessa (se non è integrata con l'impianto idraulico principale) o semplicemente un coperchio protettivo. È necessario consultare il manuale di uso e manutenzione specifico del modello per determinare la sua funzione esatta. Per i trattori Fiat 420DT del 1984, ad esempio, vengono spedite gratuitamente le fotocopie dei manuali di uso e manutenzione.

Considerazioni Aggiuntive per il Fiat 540 DT

L'installazione della distribuzione idraulica con almeno due distributori per utilizzare il ribaltabile del rimorchio è un'altra modifica comune. Se il rimorchio ha solo un tubo, è necessario installare un distributore a doppio effetto.

Un distributore ausiliario esistente potrebbe deviare il flusso, il che significa che o si usa il sollevamento o la distribuzione esterna. Per ovviare a questo e avere entrambi i circuiti attivi, è necessario un impianto più elaborato.

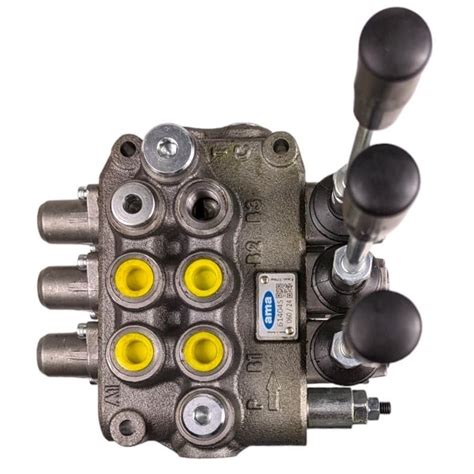

Componenti Necessari per la Distribuzione Idraulica Aggiuntiva:

• Distributori a doppio effetto: Per ogni funzione che richiede un movimento in due direzioni (come il ribaltamento di un rimorchio).
• Valvole: Valvole di non ritorno, valvole di massima pressione per proteggere il circuito.
• Tubazioni e raccordi: Del diametro adeguato (ad esempio, tagliando il tubo di mandata del sollevamento), per garantire un flusso sufficiente.
• Filtri: Un filtro idraulico aggiuntivo nel circuito di ritorno per mantenere l'olio pulito e proteggere i componenti.

Se si vuole tagliare il tubo di mandata del sollevamento per prelevare la pressione, è fondamentale assicurarsi che la pompa originale abbia una portata e una pressione sufficienti per alimentare sia il sollevamento che i nuovi distributori senza cali di prestazioni significativi. Potrebbe essere necessario montare un secondo distributore con carry over a centro chiuso con pompa secondaria per garantire un volume sufficiente nel cambio del Fiat 450 per azionare pistoni aggiuntivi.

Manutenzione e Durata dei Trattori Fiat Vintage

I trattori Fiat degli anni '70 e '80 sono rinomati per la loro robustezza e semplicità meccanica. Un vicino possiede un 605 Super, un trattore cingolato della serie Nastro Oro, che ha già superato le 15 mila ore, e non ha paura di tirare l'aratro bivomere ancora dopo 40 anni suonati, conservando il libretto originale anni '70. Questo è un esempio lampante della longevità di queste macchine. Molti di questi trattori sono stati acquistati in blocco da consorzi o cooperative.

Sono macchine completamente meccaniche e semplici nel complesso, con una singola leva di cambio marce e due retromarce, con le prime tre marce lente e le altre tre veloci. Il rombo inconfondibile del motore Fiat è ancora vivo. Non se ne faranno mai più di queste macchine, con solo vetroresina all'esterno e poca meccanica, ma tanta tecnologia che nel momento migliore del lavoro ci complica la vita con l'assistenza e altro. Queste erano le macchine per gli agricoltori che facevano un salto di qualità.

Per quanto riguarda il problema della "grattata" dell'innesto della presa di forza (PDF), è un fenomeno considerato "normale" sui Fiat dell'epoca. Si verifica anche sul 450. Questo non è un bene, perché a lungo andare potrebbe rovinarsi l'innesto. Si consiglia di registrare il tirante della frizione. Se si ha la frizione a leva è abbastanza facile. Se si ha la frizione a pedale a doppio stadio, come nel caso di un 450/480, per inserire la PDF è necessario premere il pedale della frizione tradizionale fino in fondo, ma proprio tutto tutto, preferibilmente a bassissimi giri del motore e aspettando un paio di secondi da quando si è premuto. L'innesto dovrebbe essere sufficientemente dolce e grattare quasi per niente. Un utente con un 480 del 1976 conferma che funziona così.

Il bloccaggio del differenziale posteriore (davanti non c'è) è comandato da un pedalino posto sulla parte posteriore della pedana destra, proprio davanti al semiasse posteriore destro. Nel 450 (quasi gemello del 480), si innesta al primo slittamento, quindi da fermo, salvo poche volte, non si riesce a portare il pedale fino in fondo. In movimento e sotto trazione, non ci si rende nemmeno conto e va giù che è un piacere. Lo stesso discorso vale per il disinserimento, che spesso tende a rimanere inserito.

La batteria originale del Fiat 450 era da 130 Ah, ma può funzionare anche con una da 100 Ah automobilistica, anche se d'inverno potrebbe fare più fatica a partire. I cavi arrivano senza problemi da entrambi i lati. Volendo, si potrebbero collegare due batterie da 60 Ah in parallelo (positivo con positivo e negativo con negativo).

Scelta del Trattore e Manutenzione

Per chi sta pensando di acquistare un Fiat 450 DT per usi non professionali-intensivi, come fare il fieno e coltivare circa un ettaro di terreno, è una macchina valida. Il prezzo in sé dipende da molti fattori. Potrebbe essere un'occasione o una fregatura, perché dire "450 DT" può voler dire tutto e niente. Sono macchine parecchio quotate, quindi tendono ad avere prezzi alti, ma questo non vale per tutte le zone. È importante conoscere le ore di lavoro e l'anno di produzione.

Un utente ha trovato un Fiat 420 DT con diversi accessori, dal carrello al ripper, aratri vari, erpice, atomizzatore, e un trita mangimi. La macchina è stata sempre tenuta in garage e ha solo 1800 ore. La capacità di sollevamento dichiarata dalla casa è di 15 quintali, ma questo peso è difficile da alzare con una cesta, a meno che la cesta non sia fatta il più corta possibile per non allontanarsi troppo dai bracci della macchina, così si riesce ad alzare e trasportare un peso maggiore con uno sforzo minore. Il terzo punto ha due livelli di applicazione, ma la ragione specifica non è sempre intuitiva.

Per quanto riguarda la manutenzione ordinaria, alcuni utenti cercano le tavole da fotocopiare. I manuali di uso e manutenzione sono risorse preziose. Non esiste un furgone che monti lo stesso identico motore del 450, anche perché si tratta di un motore portante a 3 cilindri di 2300 cc, quindi il basamento dovrebbe essere specifico. Potrebbero esserci particolari comuni, ma non il motore completo.

Un motore diesel, anche se vecchio e semplice, non può essere "fatto a naso". È necessario seguire le procedure corrette e affidarsi a informazioni accurate, come quelle disponibili nei manuali.
