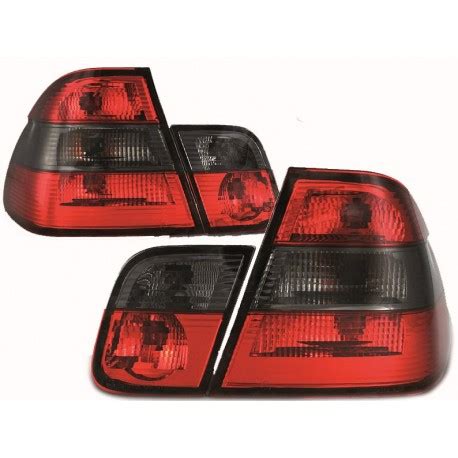

I fari posteriori con tecnologia LED e sistema CANBUS, specificamente progettati per la BMW E46 berlina (modelli dal settembre 2001 al 2005 restyling), rappresentano un significativo aggiornamento sia estetico che funzionale. Questi componenti non solo conferiscono un tocco sportivo e moderno al veicolo, ma migliorano anche notevolmente la visibilità notturna, garantendo una maggiore sicurezza sulla strada. La loro installazione è semplice e non richiede modifiche, inoltre sono al 100% omologati nell'Unione Europea, assicurando la piena conformità legale.
Vantaggi della Tecnologia LED e del Sistema CANBUS
La tecnologia LED è rinomata per la sua eccezionale efficienza energetica. Questo si traduce in un minor consumo della batteria del veicolo, prolungando così la vita del sistema elettrico. I LED, inoltre, sono intrinsecamente più durevoli rispetto alle lampadine tradizionali, offrendo una maggiore longevità e resistenza alle condizioni atmosferiche avverse. La robustezza dei materiali utilizzati nella fabbricazione di questi fari garantisce che manterranno il loro aspetto e la loro funzionalità anche dopo anni di utilizzo, resistendo all'usura del tempo e alle intemperie. L'alloggiamento del faro è progettato per resistere a piccoli impatti e per proteggere i componenti interni dall'umidità e dalla polvere, aspetti cruciali per mantenere la funzionalità a lungo termine.
Il sistema CANBUS integrato in questi fari posteriori LED per BMW E46 è fondamentale per prevenire errori sul quadro strumenti. La sua omologazione al 100% nell'Unione Europea assicura la conformità legale, offrendo sicurezza e fiducia all'utente. Questo sistema è particolarmente importante per evitare qualsiasi tipo di errore nel sistema elettrico dell'auto, mantenendo l'integrità del veicolo e garantendone il corretto funzionamento. La rapidità di risposta dei LED può fare la differenza in situazioni critiche, dando ai conducenti che seguono più tempo per reagire, ad esempio in caso di frenata d'emergenza. L'illuminazione uniforme e attraente offerta dalla tecnologia LED, insieme al design moderno e accattivante, aggiunge un tocco sportivo alla BMW, facendola risaltare sia di giorno che di notte. Il design aerodinamico dei fari contribuisce inoltre all'efficienza complessiva dell'auto, riducendo la resistenza dell'aria.
Compatibilità e Installazione
Questi fari posteriori sono validi per la BMW E46 berlina prodotta tra settembre 2001 e 2005, specificamente per la versione restyling. Questa compatibilità precisa garantisce un montaggio esatto e una perfetta integrazione con il veicolo, evitando problemi di installazione o funzionamento errato. È sempre cruciale verificare la compatibilità prima dell'acquisto per assicurarsi che il prodotto si adatti perfettamente al modello specifico della propria BMW. L'installazione di questi fari posteriori LED è semplice e non richiede modifiche al veicolo, rendendone il montaggio agevole anche per utenti con poca esperienza nella meccanica automobilistica. La semplicità del processo di installazione permette di godere rapidamente dei nuovi fari, senza la necessità di attrezzi specializzati. Tuttavia, è sempre consigliabile disporre di uno spazio di lavoro adeguato e seguire attentamente le istruzioni per garantire un'installazione riuscita e senza intoppi.
Molti proprietari di BMW E46 hanno optato per questi fari posteriori LED per migliorare la sicurezza e l'aspetto del proprio veicolo, riportando una notevole differenza nella visibilità e un aumento dell'estetica generale dell'auto. Testimonianze degli utenti evidenziano la soddisfazione per il prodotto, soprattutto in termini di facilità di installazione e miglioramento dell'aspetto del veicolo. Un utente ha commentato che l'installazione ha richiesto meno di un'ora e che la differenza nell'illuminazione era evidente, specialmente durante la guida notturna. Un altro utente ha menzionato che i fari hanno resistito bene alle intemperie, mantenendo inalterato il loro aspetto e la loro funzionalità.
Bmw e46 test dopo riparazione led su fanali posteriori (riparazione Cristian Moi)
Manutenzione e Errori Comuni nell'Installazione
Per garantire la longevità dei fari posteriori LED, è importante eseguire una manutenzione regolare che includa la pulizia e il controllo del sistema elettrico. Una manutenzione adeguata non solo prolunga la vita dei fari, ma assicura anche che continuino a funzionare in modo ottimale, il che è essenziale per la sicurezza stradale. La pulizia regolare con un panno morbido e prodotti non abrasivi è fondamentale per evitare di danneggiare la superficie dei fari. È inoltre consigliabile controllare periodicamente le connessioni elettriche per assicurarsi che non ci sia corrosione o usura, che potrebbero influire sulle prestazioni delle luci. Se si rileva qualsiasi anomalia, è importante affrontarla immediatamente per evitare problemi maggiori. Si raccomanda anche di effettuare un'ispezione completa almeno una volta all'anno per assicurarsi che tutti i componenti funzionino correttamente.
Durante l'installazione dei fari posteriori LED, è cruciale evitare errori comuni come una connessione errata della polarità o il mancato controllo del serraggio, che potrebbero portare a problemi di funzionalità. Questi errori possono causare il malfunzionamento delle luci o addirittura un cortocircuito, danneggiando il sistema elettrico del veicolo. L'attenzione ai dettagli durante l'installazione può prevenire questi problemi e garantire che i fari funzionino correttamente fin dal primo tentativo. È importante ricontrollare i collegamenti prima di avviare il veicolo per assicurarsi che tutto sia in ordine. Inoltre, l'utilizzo di strumenti adeguati e l'esecuzione del lavoro in un ambiente sicuro e ben illuminato possono prevenire incidenti durante l'installazione. Dedicare il tempo necessario per un'installazione corretta può prevenire problemi futuri e prolungare la vita dei fari.

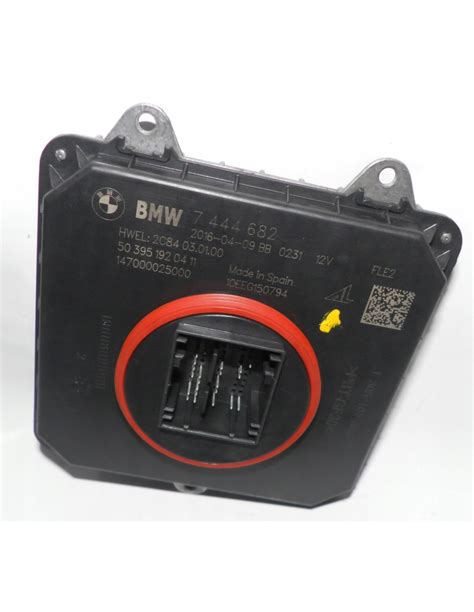

Approfondimento: La Centralina Modulo Luci nelle BMW E46 Pre-Restyling e Restyling
Il desiderio di molti proprietari di BMW E46 pre-restyling di montare la fanaleria posteriore della versione restyling è comprensibile, data l'estetica più moderna dei fari LED. Tuttavia, sorgono delle complessità legate alla centralina modulo luci. Per i modelli pre-restyling (ad esempio un 320d berlina del 2001), il modulo luci originale non è compatibile con i fari specifici della versione restyling. Questo perché il sistema elettrico e la gestione delle luci sono stati aggiornati con il restyling.
Un utente del forum, Daniele18, ha condiviso la sua esperienza, indicando di aver acquistato una fanaleria appositamente modificata per il montaggio sul pre-restyling. Questo suggerisce l'esistenza di soluzioni aftermarket che bypassano la necessità di sostituire l'intera centralina luci. La questione delle luci di posizione sul baule è un altro punto critico: nei kit aftermarket a volte queste posizioni non sono incluse o richiedono una modifica artigianale.
In BMW, spesso viene indicato che la modifica implica la sostituzione del modulo luci e dell'interruttore, un intervento costoso. Un cablaggio elettrico apposito può permettere di commutare gli stop e le frecce in posizioni diverse rispetto allo schema originale pre-restyling, garantendo l'accensione dei fari anche se le luci di posizione sul baule potrebbero rimanere inattive. L'alternativa di una fanaleria di concorrenza con basette volanti è meno desiderabile a causa dei fili a vista e potenziali problemi di qualità.
La Gestione dei Fari a LED in Sistemi più Moderni (Esempio BMW Serie 5 G30/G31)
Sebbene l'attenzione sia sulla BMW E46, comprendere la complessità dei sistemi di illuminazione più moderni può fornire un contesto utile. I modelli BMW Serie 5 G30 (berlina) e G31 (Touring) sono dotati di proiettori a LED avanzatissimi, che utilizzano la tecnologia a LED per anabbaglianti e abbaglianti, offrendo funzioni adattive che regolano la distribuzione della luce in base alla situazione di guida. Questo dimostra l'evoluzione tecnologica e l'integrazione sempre maggiore tra i moduli LED e la centralina master del veicolo, in questo caso il Body Domain Controller (BDC).
I proiettori a LED di serie con moduli BI-LED presentano luci di marcia diurna a forma di "U", mentre quelli adattivi hanno luci di marcia diurna a forma di "L". HELLA, ad esempio, ha sviluppato un modulo a matrice di LED con dodici canali per funzioni di illuminazione dinamiche. Nelle versioni superiori con luce laser, un laser dinamico è integrato nel proiettore, raddoppiando la portata della luce abbagliante a LED fino a 600 metri.
Questi proiettori a LED adattivi sono composti da diversi moduli LED per anabbaglianti, abbaglianti, luci di marcia diurna, luci side-marker e indicatori di direzione. Tutte queste funzioni sono controllate dall'elettronica delle luci anteriori, su richiesta del BDC. La temperatura del proiettore è regolata da motorini delle ventole controllati da sensori di temperatura, velocità di marcia e temperatura esterna, con un funzionamento inerziale delle ventole per evitare la condensa.
Funzioni di Illuminazione Avanzate e Comunicazione CAN-BUS
Le funzioni di illuminazione includono luci di posizione e di marcia diurna generate da moduli LED separati, azionati tramite un segnale a modulazione di larghezza di impulso. Funzioni come la luce supplementare nell'area antistante vicina (per le manovre di svolta) e la luce di profondità antiabbagliamento (disponibile con proiettori a LED adattivi o con luce laser) migliorano ulteriormente la sicurezza e il comfort. La luce di profondità antiabbagliamento, per esempio, spegne l'abbagliante interno del proiettore per un'illuminazione ad ampio raggio, mentre l'abbagliante esterno e la luce laser si accendono automaticamente, creando un'area non illuminata tra i due limiti chiaro/scuro per evitare di abbagliare il traffico in arrivo. Il motore passo-passo integrato consente di regolare ulteriormente il proiettore di 15°, permettendo un'area antiabbagliamento da 5° a 7°.
L'assistente luce abbagliante, attivato a velocità superiori a 40 km/h, spegne gli abbaglianti se la telecamera anteriore rileva i proiettori di un veicolo in arrivo, comunicando tramite segnale CAN al BDC. L'unità laser, integrata accanto al modulo a matrice di LED, converte la luce laser blu in luce bianca molto intensa, estendendo il campo di illuminazione.
Ogni proiettore a LED è collegato direttamente al BDC tramite la sua centralina (elettronica delle luci anteriori), e la comunicazione avviene tramite il segnale CAN-BUS. Eventuali guasti vengono memorizzati nel BDC e possono essere letti tramite diagnostica. Inoltre, in caso di guasto, un avviso viene visualizzato sullo strumento plurindicatore. Il BDC esegue un controllo automatico dei proiettori all'inserimento dell'accensione e un monitoraggio a caldo misurando la corrente delle singole uscite delle lampade.
La Sostituzione e la Codifica delle Centraline e dei Fari a LED
Il costruttore del veicolo non prevede la riparazione delle centraline di comando della luce; in caso di difetto, devono essere sostituite. Le cause comuni di difetto includono tensione di alimentazione mancante o errata, cortocircuiti interni, errori di contatto e danni meccanici.
Dopo la sostituzione di una centralina o di un faro a LED, potrebbe essere necessaria una regolazione nel veicolo tramite i portali OEM. A seconda del costruttore del veicolo, del tipo di faro e della centralina, sono necessari interventi di assistenza supplementari con uno strumento di diagnosi adeguato per garantire il corretto funzionamento. Le istruzioni di riparazione del costruttore del veicolo parlano di codifica, programmazione o flashing.
Se si installa una lampadina D2S LED a 12V, come i kit Xenovision, è necessario bypassare la centralina xenon originale intercettando l'alimentazione che va al faro anabbagliante e dirottandola direttamente sulla lampada LED. Questo implica l'apertura del vano lampada degli abbaglianti per il collegamento del cavo di alimentazione della nuova lampada al connettore verticale più interno al centro del faro, che presenta fili marrone per il negativo e giallo per il polo positivo.
Bmw e46 test dopo riparazione led su fanali posteriori (riparazione Cristian Moi)
Processi di Adattamento e Codifica Post-Sostituzione
In caso di riparazione e installazione di componenti con numeri di software o hardware diversi, è essenziale che tutti i componenti siano adattati gli uni agli altri. Questo processo, a seconda del modello di veicolo e del tipo di proiettore, richiede l'esecuzione di ulteriori interventi di assistenza con uno strumento di diagnostica adeguato. Se un proiettore a LED viene sostituito, il codice della matrice di dati del nuovo proiettore deve essere letto e scritto sulla centralina. Questo codice, una nuova forma di classificazione applicata sul corpo esterno del proiettore, garantisce una qualità della luce costante in termini di luminosità e colore, grazie a una "resistenza di classificazione" per ogni funzione di illuminazione.
Durante la riparazione, il codice deve essere scannerizzato e memorizzato nella centralina con un dispositivo di diagnostica tramite Remote Services. Se il proiettore presenta un danno meccanico e deve essere sostituito, l'elettronica delle luci anteriori può essere convertita dal vecchio al nuovo proiettore. In questo caso, i moduli LED del nuovo proiettore devono essere adattati all'elettronica delle luci anteriori. Se anche l'elettronica delle luci anteriori viene sostituita, deve essere adattata nel veicolo. Se si sostituiscono sia i proiettori che l'elettronica delle luci anteriori, è necessario prima inizializzare la centralina.
La codifica dei rispettivi componenti viene eseguita tramite accesso remoto sul server del costruttore del veicolo, ad esempio tramite macsRemote Services. Il dispositivo macsRemote viene collegato all'interfaccia OBD del veicolo, stabilendo una connessione ai servizi remoti. Dopo aver selezionato e confermato i dati del veicolo e il servizio desiderato, viene creato e inviato un ticket. Tutti i passi necessari sono coordinati con l'officina tramite chat ed eseguiti online dal tecnico dell'assistenza. Questo adattamento è fondamentale per riconoscere e adattare il software della centralina e la codifica al veicolo, garantendo una comunicazione sicura con le altre centraline. La mancata esecuzione di questo adattamento può causare errori di comunicazione, malfunzionamenti e registrazioni nella memoria guasti. È quindi imperativo osservare sempre le istruzioni per la manutenzione e la riparazione del rispettivo costruttore del veicolo.
Precauzioni e Regolazioni Necessarie
Quando si sostituiscono componenti elettronici del proiettore, è fondamentale garantire la massima pulizia possibile e osservare le misure di protezione contro le scariche elettrostatiche (ESD). I lavori di riparazione dell'impianto di illuminazione del veicolo devono essere eseguiti da personale tecnico specializzato, poiché riparazioni eseguite in modo improprio possono causare guasti al sistema o gravi lesioni alle persone.
La regolazione dei fari è necessaria in diverse circostanze:
- Dopo un incidente o riparazioni che influiscono sull'assetto del veicolo.
- Quando un proiettore è stato smontato e rimontato.
- In caso di reclami relativi all'illuminazione.
- Dopo la sostituzione del veicolo.
Prima della regolazione, il veicolo e il centrafari devono trovarsi su una superficie piana. Il veicolo deve essere assicurato, la pressione di gonfiaggio dei pneumatici deve corrispondere alle specifiche del costruttore, le lenti dei proiettori devono essere pulite e prive di danni, il volante in "posizione di base" e il corretto assetto del veicolo garantito. I veicoli precedentemente sollevati devono essere abbassati all'assetto normale. È consigliabile spostare il veicolo di circa 15 metri sul proprio asse. Il carico del veicolo deve essere controllato e, se necessario, adeguato a quello specificato dal costruttore.
Per la regolazione, il centrafari (SEG) viene posizionato al centro, a 10 cm, davanti al veicolo e allineato utilizzando la visiera laser. Aprendo il cofano, accendendo il modulo laser e definendo due punti di riferimento sulla parte anteriore del veicolo, si allinea il SEG. Successivamente, il SEG viene posizionato sul proiettore desiderato e allineato con il modulo LED interno. La quota di regolazione viene letta sul proiettore e il SEG regolato di conseguenza.
Per regolare i proiettori, si inserisce l'accensione e si porta l'interruttore delle luci in posizione "Anabbaglianti/luci di marcia". A causa della regolazione automatica dell'assetto fari, è necessario attendere circa 80 secondi prima di iniziare la regolazione, evitando movimenti e vibrazioni al veicolo in questo intervallo. Infine, si controlla la regolazione dei proiettori e la si corregge se necessario, osservando le rispettive prescrizioni nazionali (ECE/SAE) e le istruzioni di manutenzione e riparazione del costruttore del veicolo.
