Monitoraggio dell'Albero a Camme nella Fiat 500L TwinAir: Un'Analisi Dettagliata

Il motore di un veicolo è un sistema meccanico complesso, e per garantirne il funzionamento ottimale è essenziale un monitoraggio costante delle sue parti in movimento. Tra i componenti cruciali per questo controllo vi è il sensore dell'albero a camme, un elemento chiave nel sistema di gestione del motore TwinAir della Fiat 500L. Questo articolo si propone di approfondire il ruolo di tale sensore, le sue interazioni con altri componenti, le problematiche comuni e le metodologie diagnostiche specifiche per il contesto TwinAir e MultiAir.

Il Ruolo Cruciale del Sensore dell'Albero a Camme

Il sensore dell'albero a camme ha la funzione di monitorare con precisione l'esatta posizione dei cilindri. Opera in sinergia con il sensore dell'albero a gomiti (noto anche come sensore albero motore), inviando le informazioni rilevate alla centralina del motore. Quest'ultima, combinando i segnali provenienti da entrambi i sensori, è in grado di calcolare con esattezza le fasi di accensione e di iniezione.

L'albero a camme, a sua volta, è responsabile dell'apertura e chiusura delle valvole di aspirazione e di scarico, ruotando in sincronia con l'albero motore. La combinazione dei segnali del sensore dell'albero a camme e del sensore dell'albero motore permette di rilevare quando il primo cilindro raggiunge il Punto Morto Superiore (PMS). Il PMS rappresenta la posizione in cui il pistone e la testata sono più vicini, mentre il Punto Morto Inferiore (PMI) è il punto in cui sono più lontani. Questi punti, in particolare il PMS, sono i principali riferimenti per la fasatura dei motori endotermici, essendo l'angolo 0 dell'albero motore rispetto al cilindro.

È in questo preciso istante - quando il primo cilindro è nel PMS - che la centralina attiva la valvola elettromagnetica del sistema di iniezione. Il funzionamento del sensore dell'albero a camme si basa sull'effetto Hall: la rotazione di una corona dentata provoca una variazione della tensione dell'IC Hall posizionato nel sensore, e tale variazione viene elaborata dalla centralina per determinare vari parametri operativi.

Interazione con il Sensore dell'Albero Motore

Come si è visto, il sensore dell'albero a camme lavora in sinergia con il sensore dell'albero motore (o albero a gomiti). Il sensore dell'albero motore fornisce informazioni sulla velocità e la posizione dell'albero motore, inviandole alla centralina attraverso segnali elettrici. Questo sensore è generalmente installato in prossimità del volano, su una corona dentata. I segnali forniti dal sensore dell’albero a camme in combinazione con quelli del sensore albero a gomiti consentono alla centralina di stabilire quando il primo cilindro è nel punto morto superiore.

Tipi di Sensori e la loro Verifica

Per controllare un sensore dell'albero motore è opportuno conoscere esattamente il modello del sensore, verificando se è di tipo induttivo o Hall, poiché le due tipologie non sempre sono distinguibili a prima vista. È possibile consultare le specifiche del costruttore o le informazioni del corrispondente sensore di ricambio. Va ricordato che il controllo di un sensore Hall non va eseguito con un ohmetro, perché la tensione utilizzata dallo strumento per il controllo della resistenza potrebbe danneggiarlo.

Se il sensore è di tipo induttivo - generalmente dotato di un connettore a 2 poli - è invece possibile misurare la resistenza e individuare un eventuale cortocircuito. Con un valore tra 200 e 1.000 Ohm (valore nominale), il sensore funziona correttamente. Utilizzando un oscilloscopio, la misurazione - se il sensore funziona correttamente - mostra un segnale sinusoidale di intensità sufficiente.

Malfunzionamenti e Diagnosi del Sensore Albero a Camme

Il sensore dell'albero a camme ha un ruolo fondamentale nell'aiutare la centralina a definire la posizione esatta dei cilindri di un propulsore e consentire un'ottimale iniezione di carburante tramite gli iniettori. Un malfunzionamento di questo sensore può compromettere il corretto funzionamento del motore, con ripercussioni sulle prestazioni e il consumo di carburante. Un motore fuori fase - sotto l'aspetto dell'alimentazione - è un problema, ma è proprio grazie all'elettronica che è possibile prevenire ogni possibile danno. Per questo è importante individuare prontamente se è il sensore dell'albero a camme ad essere difettoso e a "sfasare" l'apertura/chiusura delle valvole, determinando perdite di pressione o di carico nei cilindri nel ciclo di lavoro del motore.

Sintomi di un Sensore Difettoso

I principali sintomi di un sensore dell'albero a camme guasto o che non funziona correttamente includono:

• Difficoltà di avviamento del motore: Questo è il primo segnale di un possibile guasto.
• Accensione della spia di avaria/controllo del motore sul cruscotto: Generalmente accompagna le difficoltà di avviamento.
• Codice guasto memorizzato: Il relativo codice guasto del sensore dell'albero a camme dovrebbe essere memorizzato e subito rilevabile dal tester di diagnosi.

Cause Comuni di Guasto

Come per ogni altro sensore dell'auto, è difficile determinare con esattezza quali possano essere state le cause di un guasto del sensore dell'albero a camme. Escludendo una difettosità del componente stesso, alcune delle cause potrebbero essere:

• Rottura della ruota del trasduttore.
• Cortocircuito interno.
• Interruzione del collegamento con la centralina: Questo rende ovviamente inoperativo il sensore.

Procedure di Controllo

Nel caso in cui il tester di diagnosi rilevi un problema al sensore o sia presente un avviso nella memoria dei guasti, è possibile controllare il cavo che collega il sensore con la centralina attraverso l'ohmetro. Per far questo, occorre estrarre il connettore dal sensore e dalla centralina, controllando la continuità dei cavi. Può essere anche opportuno verificare se vi sia stato un cortocircuito dei cavi di collegamento. Importante anche controllare la tensione di alimentazione della centralina del sensore; per far questo bisogna scollegare il connettore della centralina e inserire l'accensione.

Il Sistema MultiAir e TwinAir: Un Approfondimento

Il MultiAir è un dispositivo innovativo sviluppato dal gruppo FPT di Fiat Group per la gestione dell'apertura delle valvole, garantendo un controllo dinamico diretto dell'aria e della combustione. Nei motori a benzina, la tecnologia si è concentrata sull'ottimizzazione dell'aspirazione dell'aria senza l'utilizzo esclusivo della tradizionale valvola a farfalla montata sul collettore di aspirazione, la quale lavora in collaborazione con il sistema MultiAir, e senza l'apertura delle valvole legata a un movimento meccanico gestito da asse a camme.

I benefici dichiarati di questa tecnologia includono la riduzione dei consumi, l'incremento della coppia massima e della potenza, migliori performance e una maggiore soddisfazione di guida. Le valvole non vengono più comandate dal tradizionale albero a camme di aspirazione, ma da un complessivo elettroidraulico che lavora con lo stesso olio motore, controllato dalla centralina iniezione. I componenti principali che costituiscono il gruppo sono un pompante azionato da una camma dedicata riportata sull'unico albero a camme esistente (quello di carico), un'elettrovalvola, un accumulatore di pressione e un sensore di temperatura olio motore di tipo NTC. Questo insieme viene montato su ciascuno dei quattro cilindri che nel loro insieme vanno a formare il modulo MultiAir. Per il modulo TwinAir, la configurazione è la medesima, solo che il sistema, anziché al quattro, viene applicato al due cilindri.

La rilevanza dell'olio risulta ancora più chiara dal fatto che ne viene monitorata costantemente la temperatura allo scopo di determinarne esattamente la viscosità, nell'ottica di un ottimale funzionamento del sistema. Il parametro rilevato è talmente basilare che un guasto al sensore provoca un cattivo funzionamento del sistema, con la risultanza di un minimo irregolare e buchi in accelerazione.

Caratteristiche Tecniche delle Motorizzazioni Bicilindriche

A distanza di quasi dieci anni per quanto riguarda le motorizzazioni MultiAir, e di sette per i motori TwinAir, iniziano a delinearsi sia i punti di forza che di miglioramento di queste famiglie di motori. Concentrandoci sulle motorizzazioni bicilindriche, ne elenchiamo sommariamente le caratteristiche tecniche:

• Tipo motore: 312A2000
• Potenza max: 85 CV a 5500 rpm
• Distribuzione: a catena
• Configurazione: 2 cilindri / 8 valvole
• Albero a camme: Unico albero a camme con 4 lobi (valvole di scarico) + 2 lobi (pompanti Modulo UniAir per azionamento valvole di aspirazione)
• Sovralimentazione max: 1,4 bar

Dal Fascino Iniziale ai Problemi Tecnici

I pregi del motore bicilindrico hanno da subito "fatto i numeri" sotto l'aspetto delle prestazioni: scattante, sportivo, con un sound tanto affascinante quanto vintage. Suo malgrado, però, a fronte di queste "delizie" di guida, pian piano si sono manifestate lacune tecniche difficili da definire "trascurabili". I problemi più comuni includono:

• Problemi alla lubrificazione del turbo.
• Problemi alla wastegate.
• Allungamenti della catena di distribuzione.
• Guasti al sensore di temperatura dell'olio motore e al Modulo UniAir stesso.

Ed è proprio del Modulo UniAir che tratteremo più specificamente.

Analisi di un Caso Reale: Sostituzione Modulo UniAir su Fiat Nuova Panda TwinAir

Un caso reale ha riguardato una Fiat Nuova Panda 0.9 TwinAir con un chilometraggio di 121.000 km e prima immatricolazione 04/2013. L'approccio alla diagnosi ha previsto il rilevamento dei sintomi e la diagnosi elettronica, la cui esito ha mostrato:

• Spia MIL accesa.
• Regime irregolare.
• Perdita di colpi.
• Codici errore: P0300 "mancate accensioni multiple/casuali", P0302 "mancate accensioni cilindro 2", P1524 "funzione anti-imbrattamento candele", P1062 "elettrovalvola attuazione UniAir cilindro 2".

Dato che tali sintomi potrebbero essere imputabili a fattori diversi, si è deciso di procedere per gradi, escludendo una ad una le possibili cause.

1. Verifica Presenza Olio All'interno Del Modulo: Seguendo un ordine logico di probabilità e facilità di controllo, si è dapprima verificata la presenza di olio all'interno del Modulo, per scongiurare difficoltà di riempimento e tenuta del Modulo stesso.
2. Controllo Funzionamento Sensore Temperatura Olio: Successivamente si è controllato il buon funzionamento del sensore di temperatura olio motore.
3. Controllo Specifiche Olio: Si è poi controllata la specifica dell'olio, in quanto una viscosità errata avrebbe potuto non consentire la corretta apertura delle valvole di aspirazione, anche senza alcun guasto meccanico o elettrico.
4. Controllo Candele, Bobine, Catena: In seguito si è passati a verificare candele e bobine per giungere, infine, alla verifica della corretta fasatura della catena.

Al netto di tutti i controlli sopra menzionati, per esclusione si è giunti alla decisione di sostituire il Modulo UniAir con un componente nuovo.

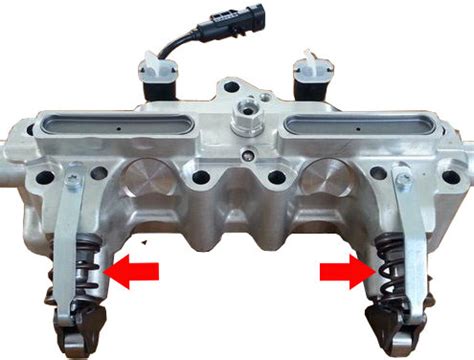

L'operazione di smontaggio del modulo vecchio e d'installazione del modulo nuovo ha messo in luce una problematica finora nascosta, ma che si è rivelata, con indagini a posteriori, non troppo infrequente su tali moduli: la tendenza delle molle di contrasto dei cavallotti di pompaggio olio a cedere a sollecitazioni di fatica, perdendo in rigidità e, nei casi peggiori, a prendere un piccolissimo gioco rispetto alla sede di lavoro. Non essendo disponibili le molle come ricambio a parte, la problematica si risolve con la sostituzione del Modulo e il relativo apprendimento. Per dovere di completezza, è bene tenere in considerazione l'esperienza appena descritta anche in presenza di motorizzazioni MultiAir, poiché il sistema, al di là del numero di cilindri, è il medesimo.

L'Oscilloscopio come Strumento Diagnostico Essenziale

L'evoluzione continua della tecnologia automotive ha reso sempre più complesse le diagnosi sui veicoli moderni. L'oscilloscopio è uno strumento di misura elettronico che permette di visualizzare graficamente i segnali elettrici in funzione del tempo. Molteplici segnali elettrici o elettronici presenti in un veicolo possono essere analizzati con un oscilloscopio, consentendoti di osservare direttamente la forma d'onda del segnale, la sua frequenza, ampiezza e durata.

In ambito automotive, l'oscilloscopio può essere utilizzato per esaminare una vasta gamma di componenti e sistemi:

• Sensori: I veicoli moderni sono dotati di numerosi sensori che forniscono informazioni essenziali al motore e alle centraline (ECU). Sensori come il sensore di fase, il sensore dell'albero a camme, il sensore di pressione assoluta (MAP) e il sensore di flusso d'aria (MAF) producono segnali elettrici che l'oscilloscopio può leggere e analizzare.
• Iniettori: Gli iniettori carburante elettronici sono componenti fondamentali per garantire il corretto funzionamento del motore. L'oscilloscopio permette di analizzare il segnale di comando degli iniettori, verificandone la corretta apertura e chiusura.
• Accensione: Le problematiche legate all'accensione del motore possono essere difficili da individuare senza l'attrezzatura adeguata. L'oscilloscopio ti permette di monitorare i segnali provenienti dal sistema di accensione, inclusi quelli inviati alla bobina di accensione e alle candele.

Vantaggi dell'Oscilloscopio

• Diagnosi in tempo reale: L'oscilloscopio offre la possibilità di analizzare in tempo reale i segnali elettrici, consentendoti di vedere esattamente cosa sta accadendo in un circuito.
• Individuazione di guasti invisibili: Può capitare che alcuni guasti non si manifestano attraverso codici di errore o anomalie evidenti. L'oscilloscopio, visualizzando le forme d'onda, può rivelare anomalie impercettibili ad altri strumenti.
• Precisione e affidabilità: La capacità di misurare e visualizzare i segnali elettrici con precisione permette di effettuare diagnosi molto più accurate.

Mentre l'oscilloscopio fornisce una visione dinamica e dettagliata delle variazioni nei segnali elettrici e sensori, il multimetro offre misurazioni precise di valori statici come la tensione e la resistenza. Per i Meccatronici che desiderano approfondire ulteriormente l'uso dell'oscilloscopio e migliorare la loro capacità di diagnosi, all'interno del Forum per Meccatronici Autodiagnostic è disponibile una vasta raccolta di forme d'onda postate da altri Autoriparatori. L'oscilloscopio è uno strumento indispensabile per ogni autoriparatore che voglia rimanere competitivo sui vecchi e nuovi veicoli. Grazie alla sua capacità di analizzare in modo dettagliato i segnali elettrici e identificare anomalie che sfuggono ad altri strumenti diagnostici, può fare la differenza nella velocità e nella precisione con cui si effettuano le diagnosi.

Limiti dell'Oscilloscopio

Sebbene l'oscilloscopio sia uno strumento potentissimo, non è adatto a tutto. Ci sono alcuni contesti in cui è preferibile utilizzare altri strumenti di diagnosi:

• Reti LIN (Local Interconnect Network): L'oscilloscopio non è lo strumento ideale per analizzare le reti LIN, progettate per la comunicazione seriale a bassa velocità.
• Analisi approfondita di protocolli: Anche se l'oscilloscopio può visualizzare segnali e pacchetti su reti CAN o LIN, non è lo strumento ottimale per decodificare i dati complessi che circolano in queste reti.
• Sistemi ibridi o elettrici: Nei veicoli ibridi o elettrici, le tensioni operative possono essere molto alte, superando i limiti di sicurezza per l'utilizzo di un comune oscilloscopio.

Codici di Guasto Comuni Relativi all'Albero a Camme e al Motore

La diagnostica elettronica moderna si avvale di codici di guasto (DTC) per identificare specifiche anomalie. Ecco alcuni dei codici più rilevanti per il monitoraggio dell'albero a camme e altri sistemi del motore, secondo la centralina CONTINENTAL GPEC 4:

• P0016-00 - ALLINEAMENTO ERRATO TEMPISTICA ALBERO MOTORE/ALBERO A CAMME - BANCATA 1, SENSORE 1: Questo codice è direttamente correlato a un problema di fasatura tra albero motore e albero a camme, spesso indicativo di un problema al sensore dell'albero a camme o alla cinghia/catena di distribuzione.
• P0340-00 - CIRCUITO SENSORE DI POSIZIONE ALBERO A CAMME - BANCATA 1 SENSORE 1: Indica un malfunzionamento nel circuito elettrico del sensore dell'albero a camme.
• P0344-00 - SENSORE DI POSIZIONE ALBERO A CAMME INTERMITTENTE - BANCATA 1 SENSORE 1: Suggerisce un problema di segnale intermittente dal sensore.
• P0335-00 - CIRCUITO SENSORE DI POSIZIONE ALBERO MOTORE: Simile al P0340, ma riferito al sensore dell'albero motore.
• P0339-00 - SENSORE DI POSIZIONE ALBERO MOTORE INTERMITTENTE: Indica un problema di segnale intermittente dal sensore dell'albero motore.
• P0300-00 - MANCATA ACCENSIONE CILINDRI MULTIPLI: Un problema generico di accensione, che può essere causato da una fasatura errata dovuta a un sensore dell'albero a camme difettoso.
• P0301-00, P0302-00, P0303-00 - MANCATA ACCENSIONE CILINDRO 1, 2, 3: Specificano quale cilindro presenta mancate accensioni. Nel caso TwinAir, P0302 è particolarmente rilevante per il secondo cilindro.
• P1062-00 - ELETTROVALVOLA DI ALIMENTAZIONE OLIO CILINDRO 2 BLOCCATA: Questo codice, come visto nell'analisi del caso reale, è specifico del sistema MultiAir/UniAir e indica un problema all'elettrovalvola che controlla l'olio per l'attivazione delle valvole di aspirazione del cilindro 2.
• P0071-00 - PRESTAZIONI SENSORE TEMPERATURA ARIA AMBIENTE: Relativo al sensore di temperatura dell'aria ambiente.
• P0072-00 - CIRCUITO BASSO SENSORE TEMPERATURA ARIA AMBIENTE: Segnala una tensione bassa nel circuito del sensore di temperatura dell'aria ambiente.
• P0073-00 - CIRCUITO ALTO SENSORE TEMPERATURA ARIA AMBIENTE: Segnala una tensione alta nel circuito del sensore di temperatura dell'aria ambiente.
• P0107-00 - CIRCUITO BASSO SENSORE DI PRESSIONE ASSOLUTA A COLLETTORE: Relativo al sensore MAP (Manifold Absolute Pressure).
• P0108-00 - CIRCUITO ALTO SENSORE DI PRESSIONE ASSOLUTA A COLLETTORE: Tensione alta nel circuito del sensore MAP.
• P0111-00 - PRESTAZIONI SENSORE 1 TEMPERATURA ARIA ASPIRATA: Problema di prestazioni del sensore di temperatura dell'aria aspirata.
• P0112-00 - CIRCUITO BASSO SENSORE TEMPERATURA 1 ARIA DI ASPIRAZIONE: Tensione bassa nel circuito del sensore di temperatura dell'aria aspirata.
• P0113-00 - CIRCUITO ALTO SENSORE TEMPERATURA 1 ARIA DI ASPIRAZIONE: Tensione alta nel circuito del sensore di temperatura dell'aria aspirata.
• P0121-00 - SENSORE POSIZIONE FARFALLA 1 PRESTAZIONI: Relativo al sensore di posizione della farfalla.
• P0122-00 - CIRCUITO BASSO SENSORE DI POSIZIONE ACCELERATORE 1: Tensione bassa nel circuito del sensore di posizione dell'acceleratore.
• P0123-00 - CIRCUITO ALTO SENSORE DI POSIZIONE ACCELERATORE 1: Tensione alta nel circuito del sensore di posizione dell'acceleratore.
• P0192-00 - SENSORE PRESSIONE CARBURANTE RAIL BASSO: Tensione bassa nel sensore di pressione del rail carburante.
• P0193-00 - SENSORE PRESSIONE CARBURANTE RAIL ALTO: Tensione alta nel sensore di pressione del rail carburante.
• P0201-00, P0202-00, P0203-00 - CIRCUITO INIETTORE CARBURANTE 1, 2, 3 -/ APERTO: Problemi nei circuiti degli iniettori, che possono essere una conseguenza di una fasatura errata.
• P0261-00, P0262-00 - INIETTORE CARBURANTE 1 - CIRCUITO BASSO / ALTO: Problemi di tensione nel circuito dell'iniettore 1.
• P0264-00, P0265-00 - INIETTORE CARBURANTE 2 - CIRCUITO BASSO / ALTO: Problemi di tensione nel circuito dell'iniettore 2.
• P0267-00, P0268-00 - INIETTORE CARBURANTE 3 - CIRCUITO BASSO / ALTO: Problemi di tensione nel circuito dell'iniettore 3.
• P0520-00 - CIRCUITO SENSORE DI PRESSIONE OLIO MOTORE: Indica un problema nel circuito del sensore di pressione dell'olio motore.
• P0521-00 - PRESTAZIONI SENSORE DI PRESSIONE OLIO MOTORE: Problema di prestazioni del sensore di pressione dell'olio.
• P0522-00 - INTERRUTTORE/SENSORE PRESSIONE OLIO MOTORE "A" - BASSO: Tensione bassa nell'interruttore/sensore di pressione dell'olio motore.
• P0523-00 - SENSORE DI PRESSIONE OLIO MOTORE - CIRCUITO ALTO: Tensione alta nel circuito del sensore di pressione dell'olio motore.
• P06DA-00 - CIRCUITO DI CONTROLLO PRESSIONE OLIO MOTORE: Problema nel circuito di controllo della pressione dell'olio.
• P06DD-00 - CIRCUITO DI CONTROLLO PRESSIONE OLIO MOTORE - BLOCCATO SPENTO: Indica che il controllo della pressione dell'olio è bloccato in posizione spenta.
• P06DE-00 - CIRCUITO DI CONTROLLO PRESSIONE OLIO MOTORE - BLOCCATO ACCESO: Indica che il controllo della pressione dell'olio è bloccato in posizione accesa.
• P1031-00 - AZIONAMENTO ELETTROVALVOLA DI ALIMENTAZIONE OLIO CILINDRO 1 - TENSIONE NON PLAUSIBILE: Problema di tensione nell'elettrovalvola di alimentazione olio del cilindro 1.
• P1032-00 - AZIONAMENTO ELETTROVALVOLA DI ALIMENTAZIONE OLIO CILINDRO 2 - TENSIONE NON PLAUSIBILE: Problema di tensione nell'elettrovalvola di alimentazione olio del cilindro 2.
• P1033-00 - AZIONAMENTO ELETTROVALVOLA DI ALIMENTAZIONE OLIO CILINDRO 3 - TENSIONE NON PLAUSIBILE: Problema di tensione nell'elettrovalvola di alimentazione olio del cilindro 3.
• P1035-00 - CIRCUITO ELETTROVALVOLA DI ALIMENTAZIONE OLIO CILINDRO 1 - APERTO: Circuito aperto nell'elettrovalvola del cilindro 1.
• P1036-00 - AZIONAMENTO ELETTROVALVOLA DI ALIMENTAZIONE OLIO CILINDRO 1 - CORTOCIRCUITO A BATTERIA: Cortocircuito a batteria nell'elettrovalvola del cilindro 1.
• P1037-00 - ELETTROVALVOLA DI ALIMENTAZIONE OLIO CILINDRO 1 - CORTOCIRCUITO A MASSA: Cortocircuito a massa nell'elettrovalvola del cilindro 1.
• P1038-00 - AZIONAMENTO ELETTROVALVOLA DI ALIMENTAZIONE OLIO CILINDRO 2 - CIRCUITO APERTO: Circuito aperto nell'elettrovalvola del cilindro 2.
• P1039-00 - AZIONAMENTO ELETTROVALVOLA DI ALIMENTAZIONE OLIO CILINDRO 2 - CORTOCIRCUITO A BATTERIA: Cortocircuito a batteria nell'elettrovalvola del cilindro 2.
• P103A-00 - ELETTROVALVOLA DI ALIMENTAZIONE OLIO CILINDRO 2 - CORTOCIRCUITO A MASSA: Cortocircuito a massa nell'elettrovalvola del cilindro 2.
• P103B-00 - AZIONAMENTO ELETTROVALVOLA DI ALIMENTAZIONE OLIO CILINDRO 3 - CIRCUITO APERTO: Circuito aperto nell'elettrovalvola del cilindro 3.
• P103C-00 - AZIONAMENTO ELETTROVALVOLA DI ALIMENTAZIONE OLIO CILINDRO 3 - CORTOCIRCUITO A BATTERIA: Cortocircuito a batteria nell'elettrovalvola del cilindro 3.
• P103D-00 - ELETTROVALVOLA DI ALIMENTAZIONE OLIO CILINDRO 3 - CORTOCIRCUITO A MASSA: Cortocircuito a massa nell'elettrovalvola del cilindro 3.
• P1041-00 - RICEVUTI DATI NON PLAUSIBILI DA ELETTROVALVOLA ALIMENTAZIONE OLIO CILINDRO 1: Dati errati dall'elettrovalvola del cilindro 1.
• P1042-00 - RICEVUTI DATI NON PLAUSIBILI DA ELETTROVALVOLA ALIMENTAZIONE OLIO CILINDRO 2: Dati errati dall'elettrovalvola del cilindro 2.
• P1043-00 - RICEVUTI DATI NON PLAUSIBILI DA ELETTROVALVOLA ALIMENTAZIONE OLIO CILINDRO 3: Dati errati dall'elettrovalvola del cilindro 3.
• P1045-00 - TENSIONE FUORI INTERVALLO ELETTROVALVOLA ALIMENTAZIONE OLIO CILINDRO 1: Tensione fuori limite nell'elettrovalvola del cilindro 1.
• P1046-00 - SOVRACORRENTE ELETTROVALVOLA ALIMENTAZIONE OLIO CILINDRO 1: Sovracorrente nell'elettrovalvola del cilindro 1.
• P1047-00 - TENSIONE FUORI INTERVALLO ELETTROVALVOLA ALIMENTAZIONE OLIO CILINDRO 2: Tensione fuori limite nell'elettrovalvola del cilindro 2.
• P1048-00 - SOVRACORRENTE ELETTROVALVOLA ALIMENTAZIONE OLIO CILINDRO 2: Sovracorrente nell'elettrovalvola del cilindro 2.
• P1049-00 - TENSIONE FUORI INTERVALLO ELETTROVALVOLA ALIMENTAZIONE OLIO CILINDRO 3: Tensione fuori limite nell'elettrovalvola del cilindro 3.
• P104A-00 - SOVRACORRENTE ELETTROVALVOLA ALIMENTAZIONE OLIO CILINDRO 3: Sovracorrente nell'elettrovalvola del cilindro 3.
• P1061-00 - ELETTROVALVOLA ALIMENTAZIONE OLIO CILINDRO 1 BLOCCATA: Elettrovalvola del cilindro 1 bloccata.
• P1062-00 - ELETTROVALVOLA DI ALIMENTAZIONE OLIO CILINDRO 2 BLOCCATA: Elettrovalvola del cilindro 2 bloccata.
• P1063-00 - ELETTROVALVOLA ALIMENTAZIONE OLIO CILINDRO 3 BLOCCATA: Elettrovalvola del cilindro 3 bloccata.

Questi codici, uniti a una diagnosi accurata e all'esperienza del meccatronico, sono fondamentali per individuare e risolvere le problematiche che affliggono i moderni motori.

Specifiche di Coppia per Componenti del Motore TwinAir

Per garantire il corretto assemblaggio e funzionamento dei componenti del motore, è essenziale rispettare le specifiche di coppia di serraggio. Ecco una tabella riassuntiva di alcuni componenti rilevanti:

Il rispetto di queste coppie di serraggio è fondamentale per prevenire guasti meccanici e garantire la longevità del motore e dei suoi componenti. L'uso di attrezzi specifici e la consultazione delle specifiche del costruttore sono passi irrinunciabili per ogni intervento.
