Nel complesso mondo dei sistemi di alimentazione Diesel, la manutenzione degli iniettori rappresenta un intervento di primaria importanza, noto per la sua delicatezza e precisione. La revisione degli iniettori è uno degli interventi più comuni e delicati nella manutenzione dei motori Diesel. Ogni componente, dalle guarnizioni ai particolari interni, gioca un ruolo cruciale nel garantire l'efficienza, la potenza e la longevità del motore. Comprendere il processo di smontaggio, sostituzione dei componenti e rimontaggio, con un focus particolare sulle guarnizioni e sul loro montaggio, è fondamentale per chiunque operi nel settore o desideri approfondire la conoscenza di questi sistemi.
L'Importanza delle Guarnizioni nel Sistema di Iniezione
Un set completo di guarnizioni per iniettori Diesel è progettato per includere tutti gli elementi di tenuta necessari alla rigenerazione o revisione di uno specifico tipo di iniettore. È importante sottolineare che non esiste un kit “standard” valido per tutti, perché ogni modello di iniettore ha requisiti unici. Ogni kit è costruito intorno a un part number specifico, o a una famiglia di iniettori (es. Bosch CRI2.1, Delphi E1, Siemens VDO K10). La corretta gestione delle guarnizioni è uno degli elementi più critici durante la revisione di un iniettore diesel. Le guarnizioni devono essere sostituite ogni volta che si effettua uno smontaggio dell’iniettore. Mai riutilizzare guarnizioni già montate. Alcune rondelle e o-ring hanno un verso specifico o una posizione precisa. Per una revisione efficace e professionale, è essenziale utilizzare il kit corretto e montarlo con la dovuta attenzione. Prima di selezionare un kit di guarnizioni, identifica con precisione il codice dell’iniettore. Uno dei vantaggi principali dei set completi REDAT è proprio la loro completezza e compatibilità, assicurando che ogni componente di tenuta sia perfettamente adeguato alla specifica applicazione.
Smontaggio dell'Iniettore: Dettagli Tecnici e Strumenti Necessari

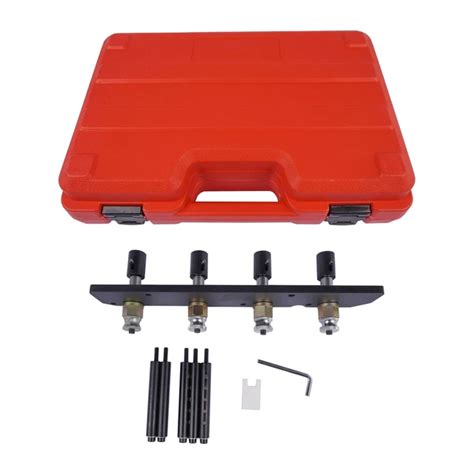

La procedura di smontaggio di un iniettore inizia con la rimozione degli o-ring, operazione che viene eseguita con l'ausilio di uno strumento a uncino, progettato per afferrare e rimuovere delicatamente questi piccoli ma essenziali elementi di tenuta senza danneggiare le superfici circostanti. In seguito, si posiziona l’iniettore in una morsa, fissandolo saldamente mediante un apposito blocchetto di fissaggio. Questo passaggio è cruciale per garantire stabilità durante le operazioni successive e prevenire movimenti indesiderati che potrebbero compromettere la precisione dello smontaggio.
Una volta che l'iniettore è stabilizzato, si procede alla rimozione del dado del polverizzatore, utilizzando una chiave specifica, spesso a bussola o snodata, progettata per adattarsi perfettamente a questo componente e consentire l'applicazione della forza necessaria senza scivolare o danneggiare il dado stesso. Dopo aver rimosso il dado del polverizzatore, è possibile estrarre con cautela i componenti interni dell’iniettore, come ad esempio tutti i particolari contenuti nella boccola. Questa operazione deve essere eseguita con attrezzature di precisione, come pinze lunghe e sottili e chiavi idonee, che permettano di afferrare e sollevare con delicatezza le parti interne, evitando di graffiarle o deformarle. La minuziosità in questa fase è fondamentale, poiché ogni graffio o imperfezione sulle superfici interne può compromettere la tenuta e le prestazioni dell'iniettore una volta rimontato.
Un passaggio fondamentale nel mantenimento dell'iniettore CRIN 4.2, in particolare, è lo smontaggio e il rimontaggio del filtro interno. Questo piccolo filtro, spesso posizionato in punti critici del circuito, ha il compito di trattenere eventuali particelle contaminanti che potrebbero danneggiare i componenti più sensibili dell'iniettore. La sua rimozione e pulizia, o sostituzione se necessario, è parte integrante di una revisione completa.
Una volta smontato completamente e che tutti i componenti sono stati ispezionati e, se necessario, puliti o sostituiti, l'iniettore viene sottoposto a un'accurata pulizia. Questa pulizia, spesso eseguita con ultrasuoni o con solventi specifici, rimuove ogni traccia di depositi carboniosi, residui di combustibile o altre impurità che potrebbero essersi accumulate nel tempo. Una pulizia meticolosa è il prerequisito per un rimontaggio corretto e per garantire che le nuove guarnizioni e i componenti sostituiti possano svolgere al meglio la loro funzione.
Rimontaggio dei Componenti: Precisione e Calibrazione
Il montaggio degli iniettori richiede la medesima attenzione e precisione impiegate durante lo smontaggio, se non superiore. L'iniettore viene nuovamente serrato in morsa mediante lo stesso blocchetto di fissaggio utilizzato in precedenza, assicurando che la sua posizione sia stabile e corretta per le operazioni di riassemblaggio. Il primo componente a essere rimontato è solitamente il gruppo solenoide, utilizzando chiavi apposite che consentono di garantire una corretta coppia di serraggio. Il rispetto delle specifiche di coppia è vitale per evitare sia un serraggio eccessivo, che potrebbe danneggiare le filettature o schiacciare le guarnizioni, sia un serraggio insufficiente, che potrebbe causare perdite o malfunzionamenti.

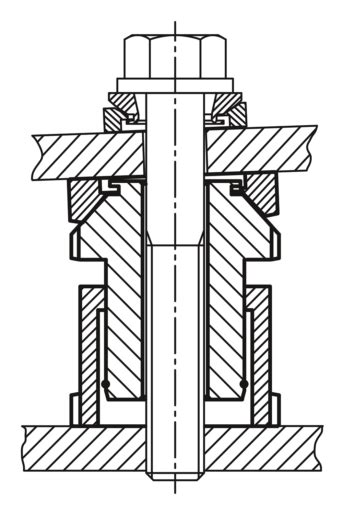

Seguono il riassemblaggio della boccola, una fase che richiede l'utilizzo di piastre e pinze specifiche per posizionare correttamente i vari componenti interni, tra cui le valvole e le molle di precisione che ne regolano il flusso. Successivamente, si procede all'assemblaggio del polverizzatore, fase cruciale per assicurare il giusto funzionamento del sistema di iniezione. Per montare il polverizzatore, utilizziamo una cassetta di rondelle di compensazione. Queste rondelle, di spessori variabili, servono a eseguire la corretta taratura dell’elemento, regolando la pressione di apertura del polverizzatore e, di conseguenza, la quantità e la finitura del getto di combustibile spruzzato nella camera di combustione.
Una volta che tutti i componenti interni sono stati assemblati e la boccola è stata correttamente posizionata e serrata, si procede al rimontaggio del corpo esterno dell'iniettore e degli ultimi elementi di tenuta, come gli o-ring esterni. È fondamentale assicurarsi che tutte le guarnizioni siano posizionate correttamente, che non siano piegate o pizzicate, e che aderiscano perfettamente alle loro sedi.
Il Test Finale: Garanzia di Prestazioni
Concluso l’assemblaggio con i componenti puliti o sostituiti e con le guarnizioni nuove correttamente installate, l'iniettore Bosch CRIN 4.2, come qualsiasi altro iniettore rigorosamente revisionato, dev’essere testato su un banco prova dedicato. Questa fase è indispensabile per verificare che l'iniettore funzioni secondo le specifiche del costruttore e per garantire le prestazioni ottimali del motore.
Nell’officina di REDAT, il test viene eseguito su un banco prova all'avanguardia come l'Hartridge Sabre CRi Expert, equipaggiato con attrezzatura specifica per questo scopo. Questi banchi prova simulano le condizioni operative del motore, misurando parametri critici quali la pressione di apertura, la portata del combustibile a diverse pressioni e regimi, la qualità dello spruzzo (polverizzazione) e la tenuta dell'iniettore. Solo dopo aver superato con successo tutti questi test, l'iniettore viene considerato pronto per essere rimontato sul veicolo.
Come funziona il sistema carburante nei motori Diesel? (Common Rail)
L'Eccellenza nella Rigenerazione: Esperienza e Qualità dei Ricambi
La REDAT S.p.A. si è affermata come un punto di riferimento nel settore della manutenzione degli iniettori diesel, grazie alla sua profonda esperienza e all'impegno costante verso la qualità. L'azienda offre un catalogo estremamente vasto di ricambi di alta qualità, specificamente progettati per iniettori Bosch e di molte altre grandi marche. La storica azienda piemontese non si limita a fornire ricambi, ma sviluppa inoltre attrezzature specializzate per il montaggio e smontaggio di componenti, strumenti impiegati dai propri tecnici in officina, garantendo così un ciclo completo di eccellenza che va dalla progettazione alla riparazione.
