La Serie Sterzo FSA: Guida Completa al Montaggio, Manutenzione e Tecnologie

La serie sterzo è un componente fondamentale per la manovrabilità e la stabilità di una bicicletta. Essa permette alla forcella di ruotare fluidamente all'interno del telaio, consentendo al ciclista di sterzare e dirigere il mezzo. Sebbene possa sembrare un componente semplice, la serie sterzo è in realtà un sistema complesso che ha subito significative evoluzioni nel corso degli anni, con l'introduzione di nuove tecnologie e standard. Comprendere il suo funzionamento, le diverse tipologie, le corrette procedure di montaggio e manutenzione è essenziale per garantire prestazioni ottimali e una guida sicura.

Anatomia e Funzionamento di una Serie Sterzo

La serie sterzo, in sostanza, è un insieme di cuscinetti che lavorano su sedi apposite, minimizzando gli attriti e permettendo la rotazione della forcella. La sua funzione primaria è quella di collegare il telaio alla forcella, traducendo i movimenti del manubrio in azioni direzionali della ruota anteriore. Una serie sterzo ben funzionante garantisce fluidità nei cambi di direzione, stabilità in linea retta e una sensazione di controllo totale durante la pedalata.

I componenti principali di una serie sterzo includono:

• Cuscinetti: Possono essere a sfere libere o ingabbiate, oppure cuscinetti stagni (industriali). Essi sono il cuore del sistema, permettendo la rotazione.
• Piste di scorrimento: Sono le sedi in cui i cuscinetti scorrono. Nelle serie sterzo esterne e semi-integrate, queste piste sono alloggiate in coppe che vengono pressate nel tubo di sterzo del telaio.
• Calotte: Componenti che si interfacciano con le piste e i cuscinetti, facilitando il movimento.
• Viteria e Dadi: Utilizzati per il precarico e il fissaggio del sistema, garantendo che non ci siano giochi indesiderati.

Evoluzione Tecnologica: Dalle Serie Sterzo Filettate alle Ahead

Nel corso degli anni, le serie sterzo si sono evolute, passando da soluzioni più tradizionali a sistemi più moderni e integrati. Le due categorie principali che hanno dominato il mercato sono le serie sterzo filettate e quelle Ahead (o threadless).

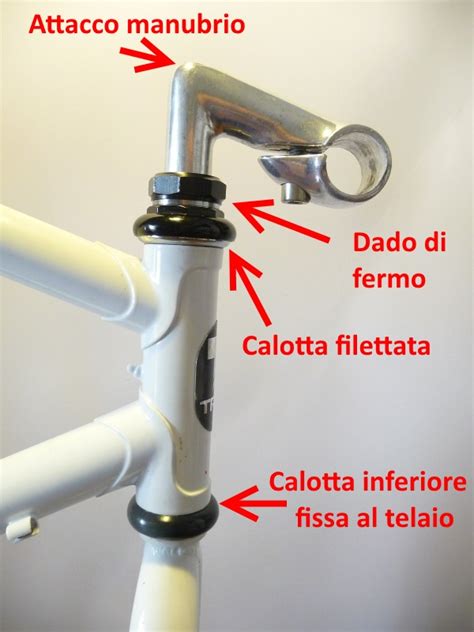

Serie Sterzo Filettate: Lo Standard Tradizionale

Le serie sterzo filettate sono state lo standard per decenni, presenti su una vasta gamma di biciclette, dalle più professionali alle più comuni. Il loro funzionamento si basa su un sistema di filettatura che coinvolge il tubo della forcella e una calotta superiore.

Componenti e Montaggio delle Serie Sterzo Filettate:

• Piste di scorrimento: Due piste vengono inserite a pressione (montaggio a interferenza) all'interno del tubo di sterzo del telaio. Il loro diametro è leggermente superiore a quello del tubo, richiedendo l'uso di una pressa per il calettamento.
• Cuscinetti: Possono essere a sfere libere, tenute in sede da grasso, oppure ingabbiate in alloggiamenti metallici (gabbietta).
• Calotta superiore: Viene avvitata sul tubo filettato della forcella fino a raggiungere la battuta contro la pista.
• Rondella e Controdado: Una rondella di sicurezza e un controdado vengono utilizzati per bloccare la calotta superiore, prevenendo svitamenti accidentali e l'insorgenza di giochi pericolosi.
• Attacco manubrio (Pipa): Nelle serie sterzo filettate, l'attacco manubrio è di tipo classico, chiamato "pipa". È un elemento piegato che si inserisce all'interno della forcella, fissato tramite una vite e un espansore.

Revisione e Montaggio di una Serie Sterzo Filettata:

La revisione di una serie sterzo filettata, sebbene richieda più attrezzi rispetto ai sistemi moderni, è un'operazione fattibile anche in autonomia.

Attrezzatura necessaria:

• Chiave a brugola (5mm o 6mm)
• Martello di gomma
• Chiave per serie sterzo (varie misure, o serratubi con protezione)
• Chiave inglese (es. 32mm)
• Martello in acciaio
• Estrattore per piste (o tubo in acciaio adeguato)
• Pressa manuale per piste
• Tubo per calettare la pista sulla forcella
• Grasso bianco antigrippaggio e grasso al litio
• Sgrassatore per biciclette e stracci

Procedura di Revisione/Montaggio:

1. Rimozione della Pipa: Allentare la vite della pipa con la chiave a brugola e rimuovere l'espansore con un colpo di martello di gomma sulla testa della vite. Estrarre la pipa dal tubo forcella.
2. Rimozione Controdado e Dado Superiore: Svitare il controdado e la rondella di sicurezza con la chiave apposita. Rimuovere il dado superiore.
3. Estrazione della Forcella e dei Cuscinetti: Sfilare la forcella dal tubo di sterzo e rimuovere i cuscinetti (sfere libere o ingabbiate) dalle piste.
4. Estrazione delle Piste: Utilizzare un martello in acciaio e un estrattore (o tubo) per rimuovere le vecchie piste dal telaio. Questa operazione richiede attenzione per evitare danni al telaio o lesioni.
5. Pulizia e Controllo: Pulire accuratamente il tubo di sterzo con sgrassatore, rimuovendo ogni residuo di sporco, grasso vecchio e ossido. Verificare la planarità delle estremità del canotto.
6. Montaggio delle Nuove Piste: Applicare grasso bianco antigrippaggio sulle nuove piste e inserirle a pressione nel tubo di sterzo utilizzando la pressa manuale. Assicurarsi che entrino parallelamente.
7. Montaggio della Pista sulla Forcella: Rimuovere la vecchia pista dalla testa della forcella e installare la nuova, utilizzando un tubo e un martello per calettarla correttamente.
8. Inserimento delle Sfere: Riempire le piste di scorrimento con grasso al litio e posizionare i cuscinetti (sfere o gabbietta), prestando attenzione al verso di montaggio corretto.
9. Rimontaggio della Forcella: Inserire la forcella nel tubo di sterzo.
10. Avvitamento Dado Superiore: Avvitare il dado superiore fino a battuta, senza stringere eccessivamente.
11. Inserimento Rondella e Controdado: Posizionare la rondella di sicurezza e avvitare il controdado.
12. Bloccaggio Controdado: Bloccare il controdado con la chiave apposita, mantenendo fermo il dado superiore.
13. Montaggio Pipa e Manubrio: Inserire la pipa nel tubo forcella, regolare l'altezza e serrare la vite dell'espansore.
14. Regolazione Finale dello Sterzo: Effettuare la regolazione finale per eliminare ogni gioco, assicurando al contempo un movimento fluido.

Serie Sterzo Ahead (Threadless): L'Innovazione Moderna

Le serie sterzo Ahead, introdotte da Crane Creek, hanno rapidamente soppiantato le tradizionali serie filettate grazie a una serie di vantaggi significativi.

Caratteristiche e Vantaggi delle Serie Sterzo Ahead:

• Eliminazione dei Filetti: L'assenza di filettatura sulla forcella semplifica la produzione e riduce il rischio di danneggiare i filetti stessi.
• Velocità di Montaggio: L'installazione è generalmente più rapida e intuitiva.
• Risparmio di Peso: Seppur minimo, i sistemi Ahead tendono ad essere leggermente più leggeri.
• Sensazione di Guida Migliorata: Il manubrio è fissato in modo più diretto alla forcella, aumentando la stabilità e la reattività.
• Minore Frequenza di Manutenzione: Meno esposte alla ruggine rispetto ai sistemi filettati.
• Facilità di Manutenzione: Spesso richiedono solo una chiave a brugola per le regolazioni.
• Rigidezza e Resistenza: I diametri maggiori dei sistemi Ahead contribuiscono a una maggiore rigidità strutturale.

Montaggio e Regolazione delle Serie Sterzo Ahead:

Anche se più semplici da montare rispetto alle filettate, le serie sterzo Ahead richiedono comunque precisione.

Componenti Chiave:

• Piste di Scorrimento: Similmente alle filettate, sono pressate nel tubo di sterzo.
• Cuscinetti: Possono essere a gabbietta o di tipo industriale (stagni).
• Calotta Forcella: Installata sulla testa della forcella.
• Ragnetto (Star Nut): Un inserto filettato inserito nel tubo della forcella, su cui agisce la vite del tappo superiore per precaricare il sistema.
• Parapolvere e Rondella Conica: Chiudono la pista superiore e aiutano a mantenere in posizione il tubo della forcella.
• Distanziali: Permettono di regolare l'altezza del manubrio.
• Attacco Manubrio (Stem): Si fissa al tubo forcella tramite due viti laterali.

Procedura di Montaggio (Sintesi):

1. Installazione Piste e Cuscinetti: Le coppe con le piste vengono pressate nel telaio. I cuscinetti vengono inseriti e ingrassati. La calotta viene installata sulla forcella.
2. Inserimento Forcella: La forcella viene fatta passare attraverso il tubo di sterzo.
3. Montaggio Ragnetto: Il ragnetto viene inserito e fissato nel tubo della forcella.
4. Posizionamento Distanziali e Attacco Manubrio: Vengono inseriti i distanziali per raggiungere l'altezza desiderata, seguiti dall'attacco manubrio (stem), che viene fissato al tubo forcella con le viti.
5. Regolazione del Precarico: La vite nel tappo superiore agisce sul ragnetto per eliminare i giochi. Stringendo la vite si avvicina la forcella al telaio, allentando si crea spazio.
6. Fissaggio Finale: Una volta eliminati i giochi e allineato il manubrio con la ruota anteriore, si serrano le viti dell'attacco manubrio.

Serie Sterzo Integrate: Massima Integrazione

Le serie sterzo integrate rappresentano la soluzione più moderna e pulita, con i cuscinetti inseriti direttamente nel telaio, eliminando la necessità di coppe esterne. Questa tecnologia è solitamente riservata a biciclette di alta gamma e da competizione, offrendo un'estetica minimale e un peso ridotto.

Guida ai Diametri delle Serie Sterzo

La scelta della serie sterzo corretta dipende dal diametro del tubo sterzo del telaio e del cannotto della forcella. Esistono diversi standard:

• 1″ Filettata: Tubo forcella da 25.4mm. Comuni su bici vecchie o di bassa gamma. Esistono varianti (italiana, giapponese, americana, francese) che differiscono per il diametro interno del tubo di sterzo.
• 1 1/4″ Filettata: Tubo forcella da 31.8mm. Presente su vecchie MTB o tandem.
• 1 1/8″ Filettata o Ahead: Tubo forcella da 28.6mm. La versione Ahead è definita "maggiorata".
• 1.5″ (Tapered): Tubo forcella con diametro conico, da 1.5″ alla base a 1 1/8″ in cima. È lo standard moderno per molte biciclette, spesso utilizzato con serie sterzo integrate.

La corretta identificazione del diametro è cruciale per evitare incompatibilità.

Sintomi di Usura e Manutenzione

Una serie sterzo ben mantenuta garantisce una guida sicura e fluida. È consigliabile effettuare una pulizia e ingrassaggio annuale, o più frequentemente per chi utilizza la bici in condizioni gravose (off-road, pioggia, fango).

Sintomi che indicano la necessità di revisione o sostituzione:

• Sterzo duro o a scatti: Potrebbe indicare un serraggio eccessivo o cuscinetti "brinnellati" (incisi dalle sfere).
• Sterzo lasco e giochi persistenti: Segno di cuscinetti usurati.
• Rumore di "sabbia" o graffiante: Indica rottura delle gabbietta delle sfere, dilavamento del grasso o formazione di ruggine.
• Bici ferma per lunghi periodi: Il grasso può degradarsi o contaminarsi.
• Utilizzo intenso in condizioni avverse: Fango e acqua possono compromettere la lubrificazione.
• Bicicletta nuova: Spesso le biciclette nuove necessitano di un'ispezione e ingrassaggio iniziale della serie sterzo, poiché la quantità di grasso applicato in fase di assemblaggio può essere insufficiente.

Tecnologie FSA Avanzate

FSA (Full Speed Ahead) è un marchio leader nello sviluppo di componenti per biciclette, comprese le serie sterzo. L'azienda ha introdotto diverse tecnologie innovative per migliorare prestazioni, durata ed estetica.

• ACR, ICR, SMR-II, CR II: Sistemi di integrazione dei cavi che permettono di nascondere completamente i cablaggi all'interno del manubrio, dell'attacco manubrio e del telaio, migliorando l'estetica e l'aerodinamica.
• HPB (High Performance Bearing): Cuscinetti di alta gamma con anelli in acciaio inox trattati per resistere alla corrosione. La gabbia interna in polimero ad alte prestazioni con micro-lubrificazione integrata offre una barriera efficace contro contaminanti e mantiene stabile la distribuzione del grasso.
• X-Bearing: Una linea di cuscinetti più durevole rispetto agli standard in acciaio cromato, ma con un prezzo più accessibile rispetto agli HPB. Offrono un buon equilibrio tra prestazioni e costo.
• FSA Easy Headset: Un configuratore online sviluppato da FSA per semplificare la scelta della serie sterzo corretta, sia per meccanici che per utenti finali, con un database costantemente aggiornato.

La scelta della serie sterzo giusta, sia per un nuovo assemblaggio che per una sostituzione, richiede attenzione ai dettagli tecnici, ma con le giuste informazioni e gli strumenti adeguati, è possibile garantire che questo componente vitale funzioni al meglio, offrendo una guida precisa e sicura su ogni tipo di terreno.
