L'evoluzione tecnologica nel mondo della Formula 1 ha ridefinito il concetto di propulsione, trasformando il tradizionale "motore" in una complessa "Power Unit" ibrida. Dal 2014, questa rivoluzione ha integrato il motore a combustione interna (ICE) con avanzati sistemi di recupero dell'energia (ERS), creando un sistema propulsivo che unisce efficienza e potenza straordinaria. Queste Power Unit turbo-ibride, basate su motori termici V6 da 1.6 litri (1600 cm3) con cilindri disposti a V in due bancate da 3 cilindri ciascuna e un angolo di 90°, non solo hanno migliorato l'efficienza termica rispetto ai precedenti motori V8, ma hanno anche portato la potenza a oltre 1000 cavalli, contro i circa 750 dei V8. Tale evoluzione ha permesso una significativa riduzione dei consumi di carburante, fino al 40% in meno rispetto ai vecchi motori da 2.4 litri, e una diminuzione dell'inquinamento acustico. L'azione del turbocompressore, che sfrutta i gas di scarico per aumentare la miscela aria-carburante, si combina con l'azione dei componenti elettrici per massimizzare la potenza complessiva del sistema ibrido. La centralina elettronica (ECU) gestisce milioni di volte al secondo le componenti elettriche, assicurando che il pilota abbia la giusta potenza al momento opportuno.
Il Cuore della Power Unit: Il Motore a Combustione Interna (ICE)

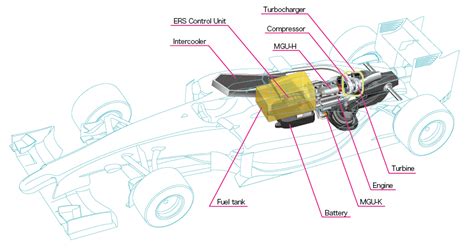

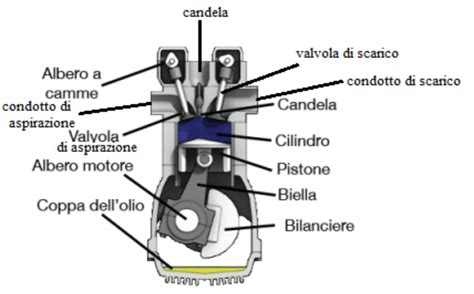

L'Internal Combustion Engine (ICE) rappresenta la parte più "classica" della Power Unit, un motore turbo benzina da 1.6 litri a 6 cilindri che è il componente principale responsabile della produzione della maggior parte della potenza. Il suo funzionamento è quello tipico dei motori a scoppio sovralimentati. L'energia chimica contenuta nel carburante viene convertita in energia termica attraverso la combustione. Una giusta miscela di aria e carburante viene inserita nel cilindro dove, a seguito della compressione, esplode, generando la spinta necessaria al pistone per muoversi. Questo movimento lineare dei pistoni viene poi trasformato in energia meccanica rotazionale dall'albero motore, che a sua volta trasmette il moto alle ruote attraverso un sistema di ingranaggi.
Nella fase di scarico, i gas caldi vengono espulsi dal cilindro e diretti verso il sistema di scarico (EX). Questi gas caldi raggiungono la turbina, mettendola in rotazione. La turbina, cablata sullo stesso asse del compressore, mette in rotazione anche quest'ultimo. Il compressore aspira e comprime l'aria esterna, spingendola nelle camere di combustione con una pressione elevata, proporzionale al regime di rotazione del motore. Questo processo di sovralimentazione è cruciale per ottenere un'elevata efficienza di combustione, specialmente considerando il limite di 110 kg di carburante per gara e la necessità di una combustione altamente efficiente che richiede ossigeno.
L'Anima Ibrida: L'Energy Recovery System (ERS)

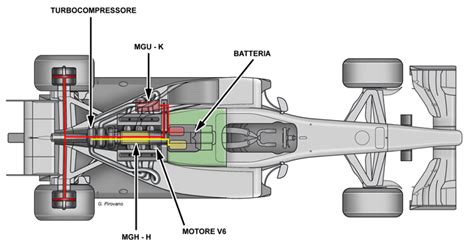

L'Energy Recovery System (ERS) è il sistema che ha proiettato i propulsori di Formula 1 nel futuro, introducendo un'anima ibrida fondamentale. Questo sistema, che sarà profondamente rivisto dal 2026, permette alle moderne Power Unit di utilizzare meno carburante e fornire maggiore potenza rispetto ai vecchi propulsori convenzionali. L'ERS è costituito da diverse componenti chiave:
MGU-K (Motor Generator Unit - Kinetic)
La MGU-K è un motogeneratore elettrico meccanicamente collegato alla trasmissione e all'albero del motore termico. Il suo funzionamento è duplice e fondamentale per l'efficienza complessiva della Power Unit:
Generazione di Energia in Frenata: Durante la fase di frenata, la MGU-K recupera l'energia cinetica dell'auto, che altrimenti verrebbe dissipata in calore dai freni, e la converte in energia elettrica. Questa energia viene immagazzinata nel pacco batteria, denominato Energy Storage System (ESS). Le frenate in Formula 1 generano enormi quantità di calore, tanto che le pastiglie dei freni emanano una luce rossa; la MGU-K sfrutta ingegnosamente questa energia.
Erogazione di Potenza Addizionale in Accelerazione: Nelle fasi in cui è richiesta potenza, la MGU-K agisce come un motore, prelevando energia dalle batterie e trasferendola alle ruote posteriori. Può fornire all'auto fino a 160 CV (120 kW) di potenza aggiuntiva, contribuendo significativamente alla spinta e alla riduzione del "turbo-lag". La quantità massima di energia che può essere dispiegata dall'ESS verso le ruote posteriori in ogni singolo giro è di 4 MJ. Tuttavia, il regolamento prevede che la MGU-K possa immagazzinare nell'ESS solo 2 MJ per giro, rendendo il sistema volutamente sbilanciato e richiedendo agli ingegneri di ottimizzare le strategie di gestione dell'energia.
È l'unità che più caratterizza un motore ibrido, essendo presente anche sulle vetture stradali, e la sua capacità di generare e distribuire energia la rende cruciale per le prestazioni.
MGU-H (Motor Generator Unit - Heat)
La MGU-H (Motor Generator Unit, Heat) è un motogeneratore elettrico cablato sullo stesso albero del turbocompressore (TC). Questa unità svolge funzioni innovative e complesse:
Recupero dell'Energia Termica: Utilizza il calore dei gas di scarico dell'automobile per alimentare un generatore, convertendo l'energia termica in energia elettrica che viene poi immagazzinata nell'ESS o fornita direttamente alla MGU-K. Questo permette a quest'ultima di trasferire energia/coppia alle ruote posteriori.
Controllo del Turbocompressore: La MGU-H ha la capacità di funzionare in entrambi i modi, consumando energia o restituendola al sistema. Agisce anche da sistema di controllo del turbo, accelerandolo o rallentandolo a seconda delle richieste del pilota. Questa funzione è fondamentale per mitigare il fenomeno del "turbo-lag", ovvero il ritardo di risposta dei motori turbocompressi. Quando il pilota rilascia l'acceleratore, il flusso di gas di scarico è minimo e la turbina rallenta. La MGU-H può utilizzare energia dalle batterie per accelerare la turbina, mantenendola a un regime ottimale e garantendo una risposta immediata quando il pilota ripreme l'acceleratore.
Il funzionamento della MGU-H è particolarmente sofisticato. Durante il normale funzionamento, in un lungo rettilineo ad esempio, la turbina ruota al massimo e il compressore comprime l'aria. La MGU-H recupera l'energia cinetica in eccesso del turbocompressore e la accumula nell'ESS. In uscita da una curva, dove il turbo-lag è più pronunciato, la MGU-H può agire da motore, trasferendo energia all'albero del TC sotto forma di coppia per controllarne la velocità e ridurre il ritardo di risposta.
Energy Storage System (ESS)
Il pacco batteria, denominato ESS (Energy Storage System), è costituito da una serie di celle agli ioni di Litio ed è situato tipicamente nella parte bassa del telaio. Il suo compito è immagazzinare l'energia elettrica generata dai motogeneratori e rilasciarla per alimentare tutta la parte elettrica della Power Unit. La capacità extra dell'ESS è limitata sia dal regolamento (il peso delle celle e delle sue connessioni deve essere tra 20 kg e 25 kg) sia per motivi di handling, in quanto il suo peso può influenzare la posizione del centro di massa. Da qui la sfida per gli ingegneri di trovare il giusto dimensionamento.
Centralina Elettronica della Power Unit (ECU)
La Centralina Elettronica della Power Unit (ECU) è il "cervellone" elettronico che controlla e gestisce le componenti elettriche della Power Unit milioni di volte al secondo. È fondamentale per garantire che il pilota disponga della giusta quantità di potenza al momento giusto durante una gara, ottimizzando l'erogazione di energia tra ICE, MGU-K, MGU-H e ESS in base alle diverse fasi di gara e alle strategie predefinite.
Come LAVORA la POWER UNIT di Formula 1?
Efficienza Energetica e Sfide Tecnologiche
Il rendimento di un motore termico tradizionale non supera il 30-35%, il che significa che solo un terzo dell'energia resa disponibile dal combustibile viene convertita in movimento. Un motore ibrido, invece, affianca al motore a combustione interna un motore elettrico, che può raggiungere rendimenti prossimi al 90%. Questa elevata efficienza è una delle ragioni principali dell'adozione della tecnologia ibrida in Formula 1 e nelle vetture stradali.
La reversibilità del motore elettrico è un aspetto cruciale: può utilizzare le batterie per alimentare il motore e fornire potenza alle ruote durante l'accelerazione, mentre in fase di frenata, quando le ruote girano senza assorbire potenza, le batterie vengono ricaricate grazie all'energia elettrica prodotta dal motore stesso. Questa capacità di recupero energetico è ciò che rende i sistemi ibridi estremamente efficienti.
L'applicazione pratica di questi concetti nei propulsori di Formula 1 è estremamente complessa. La gestione delle interazioni tra ICE, MGU-K, MGU-H, ESS e TC richiede software altamente sofisticati. Ad esempio, la gestione della frenata rigenerativa deve calibrare la giusta forza da dare alle pastiglie dei freni in funzione dell'inerzia dei motogeneratori, che dipende da quanta energia stanno recuperando. Anche gli scambi di energia tra i due motogeneratori e la gestione della sovralimentazione del turbo sono processi complessi che richiedono un controllo preciso.
Strategie di Gara e Impatto Ambientale
Con il sistema ERS, i team possono implementare molteplici strategie a seconda delle varie fasi di gara e delle sessioni. Durante i giri veloci, ad esempio, si cerca di minimizzare il laptime, massimizzando l'energia erogata dalla MGU-K, soprattutto nelle prime fasi di accelerazione sui rettilinei. In circuiti con scarso recupero in frenata, i team possono ricorrere al metodo del "Lift and Coast", dove il pilota toglie il piede dall'acceleratore a fine rettilineo per consentire al sistema ibrido di recuperare energia e risparmiare carburante.
Nella fase di sorpasso, con l'acceleratore premuto al massimo e nessuna frenata, è necessaria tutta la potenza erogabile dalla Power Unit, specialmente a velocità inferiori. Qui, la batteria fornisce energia elettrica alla MGU-K, che agisce in sinergia con la MGU-H per ottimizzare la spinta. Durante la frenata, con i freni premuti al massimo e l'acceleratore rilasciato, la MGU-H non entra in funzione, e la coppia dalle ruote viene trasmessa dalla MGU-K alla batteria per il recupero. In uscita da una curva, dove il turbo-lag è più critico, la MGU-H e la MGU-K lavorano per ridurre questo ritardo e fornire una risposta immediata.
Il tema dell'impatto ambientale è sempre più rilevante. Sebbene le vetture ibride riducano i consumi di carburante e le emissioni durante l'utilizzo, è importante considerare l'intero ciclo di vita di un'automobile: produzione, utilizzo e smaltimento. Per le auto elettriche e ibride, minerali come litio e cobalto sono fondamentali per le batterie, ma la loro estrazione e lavorazione hanno un impatto ambientale. La produzione e lo smaltimento di una vettura tradizionale a benzina o diesel possono avere un impatto minore rispetto a un'elettrica o ibrida, principalmente a causa della produzione e smaltimento delle batterie. Il prezzo di questi materiali è soggetto a politiche di mercato e a dinamiche geopolitiche, con nazioni come la Cina che investono massicciamente nel controllo delle riserve.
Evoluzione delle Power Unit Ibride in Formula 1: Il Caso Honda
L'era turbo ibrida in F1, iniziata nel 2014, ha visto un'intensa competizione nello sviluppo delle Power Unit. Il caso Honda è emblematico di questa sfida. La Honda è tornata in Formula Uno nel 2015, attirata dalla sfida tecnica avanzata e dalla direzione ecologica delle nuove normative sui motori ibridi.
L'RA615H: Il Debutto e le Sfide Iniziali

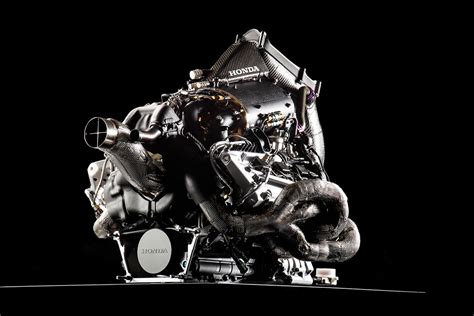

L'RA615H, il primo progetto Honda per l'era V6 ibrida, debuttò nella stagione 2015. Su richiesta della McLaren, i punti focali erano dimensioni estremamente compatte ("Size Zero") e capacità di temperatura operativa elevata per favorire l'aerodinamica. Il gruppo turbocompressore utilizzava una disposizione assiale compatta con la MGU-H montata tra gli alloggiamenti della turbina e del compressore, il tutto all'interno della V del motore. Questo design rendeva il motore più corto, ma anche molto complesso e, come si scoprì, sottodimensionato.
Durante i test pre-stagionali del 2015, emersero gravi problemi di affidabilità, elevato consumo di carburante e potenza notevolmente ridotta. La natura compatta del turbocompressore si rivelò insufficiente per una compressione dell'aria adeguata, compromettendo potenza ed efficienza di combustione. Anche il sistema di aspirazione, sebbene compatto, si rivelò troppo compromesso in termini di forma e dimensioni ideali. Questi problemi si riflettevano negativamente anche sulla capacità di rigenerazione del lato ibrido. La mancanza di esperienza di Honda nella programmazione e nel controllo di un propulsore così complesso rendeva difficile l'identificazione e la risoluzione dei problemi. Il sistema restrittivo dei "gettoni di sviluppo" rallentò ulteriormente gli aggiornamenti.
L'RA616H: Progressi e Limiti del "Size Zero"
Nel 2016, con la McLaren MP4-31, debuttò l'RA616H. Pur mantenendo il concetto "Size Zero", furono apportati sviluppi significativi per aumentare potenza e affidabilità. Si allocò più spazio per il propulsore, aumentando leggermente le dimensioni del motore. Il sistema di induzione fu rielaborato e sollevato, permettendo un compressore più grande all'interno della V del motore, migliorando la potenza e la rigenerazione del calore per il sistema ibrido. Anche il collettore di scarico fu completamente rielaborato per una maggiore efficienza. La MGU-K ricevette un nuovo gruppo solenoidale più efficiente. Nel complesso, il motore si dimostrò più affidabile e competitivo in termini di potenza assoluta, ma i problemi fondamentali, in particolare con l'affidabilità della MGU-H, persistevano.
L'RA617H: Una Riprogettazione Radicale e Nuove Sfide
L'abolizione del sistema dei gettoni di sviluppo permise a Honda di apportare un cambiamento radicale con l'RA617H nel 2017. Il cambiamento più significativo fu la rielaborazione del turbocompressore/MGU-H, separando l'alloggiamento del compressore e della turbina e installandoli alle due estremità del motore, a sbalzo rispetto al blocco. La MGU-H rimase al centro, collegata tramite un unico albero. Questo aumentò la lunghezza del motore, ma permise di abbassare notevolmente la configurazione del turbo/MGU-H e di aumentare le dimensioni del compressore e della turbina, non più limitati dall'angolo di bancata all'interno della V. Il risultato fu un motore di altezza molto inferiore con un baricentro migliorato. Il design complessivo fu completamente rivisto, con miglioramenti significativi al sistema di induzione variabile e ai condotti di alimentazione di ciascun cilindro. La MGU-K fu invertita e montata più avanti sulla PU per ridurre il peso e aumentare l'affidabilità. Anche il sistema di combustione fu rivisto, adottando un sistema sperimentale noto come "Turbulent Jet Ignition" o "Pre-Chamber Ignition" per aumentare potenza ed efficienza.
Tuttavia, i test pre-campionato del 2017 rivelarono nuovi problemi fondamentali. Il serbatoio dell'olio, ora ostruito dalla nuova posizione del compressore, aveva una forma non ortodossa che causava un flusso d'olio imprevedibile sotto carichi G elevati. Honda risolse rapidamente il problema con un nuovo serbatoio, ma la seconda settimana di test evidenziò problemi più gravi: vibrazioni estreme della trasmissione e forze senza precedenti delle nuove vetture regolamentari del 2017 causavano guasti catastrofici all'albero del turbo/MGU-H, spesso distruggendo l'intera Power Unit. Ciò era dovuto a una sottovalutazione delle nuove capacità delle vetture del 2017. La stagione fu segnata da numerosi guasti, e il motore produceva meno potenza rispetto all'anno precedente.
L'RA618H: Maturità e Successo
L'RA618H, sviluppato per la stagione 2018, rappresentò uno sviluppo molto più maturo dell'architettura Honda. La partnership con Toro Rosso, che era meno restrittiva sui requisiti dimensionali del motore rispetto a McLaren, permise a Honda di costruire il motore come desiderava. Il risultato fu un motore significativamente più affidabile, con solo tre ritiri legati al motore nell'intera stagione.
La MGU-H fu riprogettata con il contributo della divisione aerospaziale di Honda, ricevendo un meccanismo di supporto strutturale completamente nuovo che eliminò i problemi di risonanza/vibrazione. Il rotore fu riprogettato e alloggiato in una camera pressurizzata, migliorando ulteriormente prestazioni e affidabilità. Anche il sistema di aspirazione e il collettore di scarico furono ottimizzati. Il motore ricevette rinforzi strutturali e modifiche ai materiali per gestire meglio le forze delle auto di nuova generazione, aumentando leggermente di peso ma rimanendo il più leggero del settore.
Durante il GP del Canada, Honda introdusse la versione "Spec 2" del propulsore, con modifiche all'ICE per migliorare le prestazioni. Ulteriori ricerche e test condotti a Sakura portarono alla scoperta di un fenomeno di combustione, soprannominato "combustione ad alta velocità", che migliorava drasticamente potenza ed efficienza. Questo portò al debutto della versione "Spec 3" al Gran Premio di Russia 2018, un prototipo per questo nuovo processo di combustione. L'impegno e la perseveranza nello sviluppo portarono la Power Unit ibrida V6 Honda da un progetto iniziale problematico a un successo da campionato del mondo, diventando il primo produttore a vincere una gara di Formula 1 con due team diversi nell'era dell'ibrido V6.
Tipi di Ibrido nelle Vetture Strade e l'Evoluzione Futura della F1
L'ibridazione è diventata un elemento chiave anche nelle vetture stradali, con diverse tipologie:
Vetture Full Hybrid (HEV): Adottano un motore termico (benzina o diesel), uno o più motori elettrici di potenza elevata, un impianto elettrico a 400 Volt e batterie che consentono di percorrere qualche chilometro in modalità puramente elettrica. I due motori sono accoppiati tramite una trasmissione a variazione continua (CVT) o un cambio automatico, e l'elettronica ne gestisce il funzionamento per ottimizzare il rendimento. Il motore elettrico funge anche da generatore per la frenata rigenerativa.
Vetture Plug-in Hybrid (PHEV): Simili alle full hybrid, ma con l'aggiunta di una presa di corrente per la ricarica del pacco batterie tramite rete elettrica e batterie di maggiore capacità, che consentono una distanza maggiore in modalità puramente elettrica.
Vetture Mild Hybrid (MHEV): Utilizzano un motore termico, un motore/generatore elettrico di modesta potenza (che sostituisce l'alternatore), un impianto elettrico a 48 Volt e batterie agli ioni di litio di minore capacità. Consentono di percorrere solo alcune centinaia di metri con la sola trazione elettrica. L'impianto a 48 Volt permette di adottare motori e pacchi batterie più potenti rispetto ai 12 Volt, contenendo dimensioni, costi e peso dei cablaggi. Esistono due tipologie principali: BSG (Belt driven Starter Generator) e ISG (Integrated Starter Generator), entrambi con funzioni di boost, rigenerazione e start-stop efficienti.
Vetture Micro Hybrid: Non sono vere auto ibride, in quanto non adottano motori elettrici dedicati alla movimentazione della vettura. Si basano su impianti elettrici più efficienti, sistemi Start and Stop, alternatori di maggiori dimensioni a gestione elettronica e batterie maggiorate.
Ibrido Serie (Range Extender): In questo schema, il motore termico non è mai collegato alle ruote, ma serve unicamente a generare corrente elettrica per alimentare il motore elettrico o ricaricare le batterie. Il motore elettrico è l'unico responsabile della trazione. I motori a combustione interna sono progettati per girare a un numero di giri ottimale per la massima efficienza.
Ibrido Parallelo: Entrambi i motori, elettrico e termico, producono coppia e potenza alle ruote. La trazione può essere solo elettrica, solo termica o combinata. Le batterie si ricaricano tramite frenata rigenerativa o produzione di corrente dal motore termico.
Ibrido Misto: Combina gli schemi serie e parallelo, come nell'architettura Toyota Prius HSD. Il sistema si compone di due macchine elettriche (un generatore e un motore elettrico) e un motore termico. Una centralina elettronica gestisce selettivamente i gradi di libertà di un rotismo epicicloidale, mimando il funzionamento seriale o parallelo.
Nel futuro della Formula 1, in vista delle nuove Power Unit che debutteranno nel 2026, si prevede un'ulteriore semplificazione e un taglio ai costi. La MGU-H sarà definitivamente abbandonata, in favore di un potenziamento della MGU-K, che sarà in grado di produrre ben 350 kW (475 cavalli) di potenza elettrica contro gli attuali 120 kW (163 cavalli). Questo indica una direzione verso una maggiore elettrificazione e una focalizzazione su sistemi di recupero energetico più potenti e meno complessi.
