Il motore Fiat 8045, un propulsore robusto e ampiamente utilizzato in diverse applicazioni industriali, si trova spesso installato su carrelli elevatori come l'OM D35. La sua affidabilità nel tempo è nota, ma come ogni componente meccanico, può presentare problematiche, specialmente dopo lunghi periodi di inattività o manutenzione trascurata. Comprendere la sua scheda tecnica e le possibili criticità è fondamentale per una corretta diagnosi e riparazione.

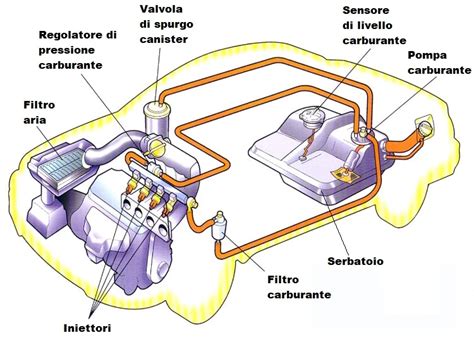

Avviamento e Impianto di Alimentazione
L'avviamento di un motore fermo da tempo, come un Fiat 8045 su un carrello elevatore OM D35 inattivo da una decina di anni, può riservare sorprese. Un problema comune è la mancata erogazione di gasolio agli iniettori. Questo può essere attribuito a diversi fattori, tra cui impurità nel sistema di alimentazione, aria nei condotti o, in casi meno ovvi, problematiche elettriche legate al sistema di spegnimento.
Nel contesto di un carrello elevatore OM D35, se il motore Fiat 8045 non parte, si procede spesso con prove di spurgo, pulizia e verifica che la leva di spegnimento non sia rimasta inserita. Un caso particolare è quello in cui il problema sembra risiedere nella pompa CAV, spesso erroneamente identificata come "inchiodata". Tuttavia, la causa reale potrebbe essere un relè di spegnimento. In assenza di una batteria a bordo, la valvola di spegnimento potrebbe rimanere chiusa, impedendo il completo spurgo del sistema e, di conseguenza, l'avviamento del motore, anche utilizzando un caricabatterie per l'avviamento. La corretta installazione di una batteria e lo spurgo con il quadro acceso sono passaggi cruciali per ripristinare la funzionalità. Un motore che parte in mezzo giro e rimane acceso per un'ora indica che l'impianto di alimentazione principale e la combustione sono inizialmente funzionanti.
Interventi di Manutenzione e Segnali di Allarme
Dopo un periodo di inattività, è comune effettuare interventi di meccanica sul carrello elevatore. Ad esempio, possono essere rifatti perni e boccole ai mozzi ruote, sostituiti giunti dello sterzo, perni e cuscinetti sui martinetti del brandeggio, e cuscinetti della piastra porta staffe. Questi interventi, pur non riguardando direttamente il motore, sono essenziali per la funzionalità complessiva del mezzo.
Tuttavia, dopo tali operazioni, il motore potrebbe manifestare nuovi problemi. L'udire un "tac" provenire dal motore, seguito da un altro "tac" e una sbuffata bianca dal collettore di aspirazione prima che il motore si spenga, sono segnali allarmanti. La fuoriuscita di aria a volontà dal collettore di aspirazione invece di creare il vuoto, nonostante i liquidi siano a posto e il gioco valvole sia corretto, indica un problema interno significativo. La presenza di fumo allo scarico e l'arrivo di gasolio agli iniettori confermano che il problema non risiede nell'alimentazione del carburante, ma piuttosto in una compromissione della tenuta o della fasatura del motore.
Capire perché la macchina non parte...
Problematiche del Blocco Motore e della Testata
Una delle cause più gravi di malfunzionamento in questi casi è una guarnizione della testata completamente disintegrata. Questo porta a fango e ruggine ovunque, con condotti di aspirazione incrostati all'inverosimile. È molto strano che una guarnizione della testata possa arrivare a questo punto senza dare altri avvisi preventivi. Una verifica della testata in rettifica, inclusa la condizione delle valvole e la spianatura, è il minimo indispensabile. Inoltre, è fondamentale controllare le condizioni delle camicie dei cilindri.
L'entità del danno potrebbe non limitarsi alla sola guarnizione. La presenza di un tappo in acciaio sostituito in precedenza, incastrato tra la sporcizia e lo stelo di una valvola, è un indizio di precedenti interventi o malfunzionamenti. Se questo tappo fosse un tappo di fusione della testa e si fosse trovato nella parte superiore, sotto al coperchio delle punterie, la sua rottura potrebbe essere attribuita alla temperatura. Tuttavia, se si trova all'interno della testa, potrebbe indicare un tentativo di estrazione fallito.

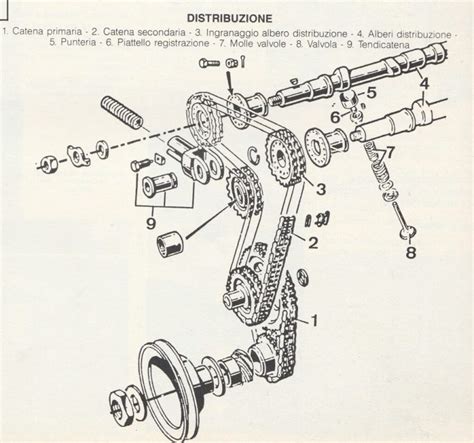

Un'altra anomalia critica è una distribuzione fuori fase, anche di un solo dente. Questo può causare gravi problemi al motore, alterando i tempi di apertura e chiusura delle valvole rispetto al movimento dei pistoni. È stato osservato che l'ingranaggio dell'albero a cammes poteva essere in ritardo di un dente, e l'ingranaggio della pompa AC (Pompa Alimentazione Carburante) in anticipo di un dente, mentre l'ingranaggio dell'albero motore era in fase. Sfilando l'ingranaggio centrale, è possibile rimettere in fase la distribuzione. È importante notare che la pompa AC non dovrebbe essere fasata in senso stretto, ma il suo ingranaggio è parte del treno di distribuzione.
La battuta dei pistoni contro la testata, evidenziata da segni circolari inconfondibili sulle sedi di banco e sul cielo dei pistoni, è un problema estremamente grave. Questo può indicare una scorretta altezza della testata, una guarnizione troppo sottile o addirittura un errore nell'assemblaggio del motore. La presenza di residui di silicone e pasta rossa per guarnizioni nei condotti di raffreddamento del basamento, unita alla forza spropositata necessaria per svitare le viti della testata, suggerisce che la testata potrebbe essere stata serrata a caldo senza sostituzione della guarnizione, compromettendo ulteriormente la sua integrità.
Impianto di Iniezione e Dettagli Critici
Durante la pulizia esterna degli iniettori, è possibile riscontrare che gli anelli di tenuta esterni in gomma sono rotti e mancano le rondelle in rame di battuta. Questi componenti sono essenziali per garantire una corretta tenuta degli iniettori e prevenire perdite di gasolio o ingressi di aria nel sistema. La loro integrità è fondamentale per il corretto funzionamento dell'iniezione.
Inoltre, il comportamento del carrello elevatore prima del guasto, descritto come "sembrava una pit bike" con un'accentuazione di questo comportamento prima della rottura, può essere un indizio importante. Un motore che "gira alto" o ha un regime di funzionamento irregolare potrebbe indicare problemi di fasatura o di alimentazione che, nel tempo, possono portare a guasti più gravi.
Considerazioni sul Converter e la Frizione
Il converter, descritto come un "polmone in alluminio con una corona dentata sulla circonferenza la quale si innesta all'ingranaggio del volano motore", è un componente chiave nei sistemi di trasmissione idraulici, come quelli presenti in alcuni carrelli elevatori. La sua struttura è tale da collegarsi direttamente al volano del motore.
Quando si considera lo smontaggio del motore, soprattutto in presenza di una frizione idraulica con parastrappi singoli su ogni aletta, la complessità dell'operazione può scoraggiare. I parastrappi sono elementi progettati per assorbire le vibrazioni e gli urti tra il motore e la trasmissione, proteggendo entrambi i sistemi da sollecitazioni eccessive. La loro configurazione specifica può rendere lo smontaggio del motore particolarmente laborioso e richiedere attrezzature e competenze specifiche.
Riepilogo delle Problematiche e della Diagnosi
Riassumendo, le problematiche riscontrate su un motore Fiat 8045 in un carrello elevatore OM D35 inattivo per lunghi periodi possono essere molteplici e interconnesse:
- Problemi di avviamento iniziali: Spesso legati all'impianto di alimentazione, inclusi spurgo incompleto e valvole di spegnimento bloccate a causa di mancanza di alimentazione elettrica (batteria).
- Guasti improvvisi post-manutenzione: Un "tac" seguito da fumo bianco e spegnimento del motore, con fuoriuscita di aria dal collettore di aspirazione, indica una grave compromissione della tenuta interna del motore.
- Danneggiamenti della testata: La guarnizione della testata può essere disintegrata, con residui di sporco, ruggine e incrostazioni nei condotti. La testata stessa potrebbe essere stata sottoposta a serraggi impropri o contenere difetti come tappi di fusione mal posizionati.
- Errori di fasatura: La distribuzione può essere fuori fase, anche di un solo dente, tra l'albero a cammes e l'ingranaggio della pompa AC, compromettendo i tempi delle valvole e la combustione.
- Danni ai pistoni: La battuta dei pistoni contro la testata è un segnale di allarme critico, indicando potenziali problemi di assemblaggio o deformazioni.
- Componenti ausiliari deteriorati: Gli anelli di tenuta degli iniettori e le rondelle in rame possono essere danneggiati o mancanti, influenzando l'efficienza dell'iniezione.
- Sintomi pre-guasto: Un comportamento anomalo del motore, come un regime elevato o irregolare, può precedere un guasto maggiore.
La diagnosi di un motore con queste problematiche richiede un'attenta analisi di ogni componente, partendo dalle verifiche di base fino allo smontaggio e alla rettifica delle parti danneggiate.
