Il motorino passo passo, noto anche come attuatore del minimo, è un componente cruciale nel sistema di gestione del motore di un'automobile, in particolare per modelli come la Fiat Panda. La sua funzione primaria è quella di regolare finemente il regime del minimo, garantendo un funzionamento fluido del motore in diverse condizioni operative, come all'avviamento a freddo o quando vengono attivati carichi elettrici. Comprendere il suo funzionamento, le procedure di manutenzione e i potenziali problemi è fondamentale per mantenere il veicolo in perfette condizioni.
Funzionamento del Motorino Passo Passo
Il motorino passo passo è un dispositivo elettromeccanico di precisione che agisce su un circuito di bypass dell'aria o su una valvola a farfalla per modificare la sua posizione in risposta a segnali inviati dalla centralina motore (ECM). La sua azione permette di mantenere un regime minimo stabile, evitando che il motore rallenti o si spenga a causa di carichi meccanici (come l'aria condizionata) o elettrici (come i fari o il sistema audio).
Nei motori a 4 fili, il sistema comprende un interruttore di tracciamento del minimo e un circuito controllato dall'ECM. Quando il motore è freddo, il motorino passo passo aumenta il regime del minimo per supportare le caratteristiche di funzionamento a freddo, garantendo una combustione più efficiente e prevenendo lo spegnimento. I pin del motorino hanno funzioni specifiche: il pin 1 e 2 sono legati all'interruttore del minimo (aperti al minimo), mentre il pin 3 riceve un segnale positivo a cinque volt dall'ECM. La resistenza tra i pin 3 e 4 dovrebbe essere compresa tra 4 e 6 ohm per un corretto funzionamento. Questo componente può controllare un circuito di bypass dell'aria, mantenendo il regime minimo desiderato attraverso una sequenza di percorsi di massa.

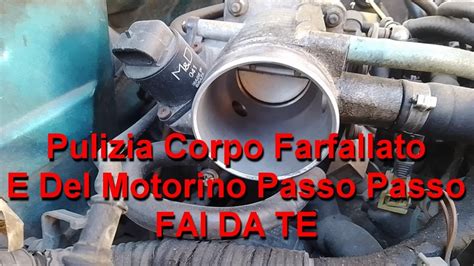

Manutenzione e Pulizia del Corpo Farfallato e del Motorino Passo Passo
La pulizia del motorino del minimo e del corpo farfallato (CF) è un intervento di manutenzione che può risolvere problemi di irregolarità al minimo. La procedura di pulizia, tuttavia, varia a seconda del tipo di corpo farfallato e del modello specifico del veicolo.
Nel caso della Fiat Panda, in particolare nei modelli 1.2 8v (come la Panda 169 1.2 Nat.), il motorino del minimo potrebbe non essere smontabile. L'unica pulizia possibile in questi casi consiste nel far aprire completamente il motorino e spruzzare un apposito pulitore nel condotto a mezzaluna. È importante procedere con cautela, effettuando piccoli spruzzi alla volta per evitare che il motore si spenga.
Per i modelli con corpo farfallato dotato di "mezzaluna" e comando via cavo (non RBW - Ride-by-Wire), è possibile pulire l'attuatore del motorino passo passo spruzzando un prodotto specifico per la pulizia dei corpi farfallati direttamente nella mezzaluna, con il motore acceso. Questo permette all'attuatore di pulirsi gradualmente.
Se si opta per la pulizia smontando il corpo farfallato, è fondamentale valutare la sostituzione della guarnizione, sia quella lato filtro aria che quella lato collettore di aspirazione, per garantire una tenuta perfetta. Per la pulizia, si può utilizzare un pennello e del diluente, ma è consigliabile impiegare prodotti specifici per la pulizia dei corpi farfallati, che sono formulati per essere efficaci senza danneggiare i componenti.
Un metodo alternativo per la pulizia, suggerito per bloccare il motorino in posizione aperta e facilitare l'accesso al condotto, prevede di portare il motore a circa 3000 giri, spegnere il quadro e staccare la spina del motorino. Questo approccio, sebbene non sia una procedura standard, può facilitare l'intervento.
Un aggiornamento da parte di un utente ha confermato l'efficacia di una procedura simile: infilare la cannuccia di uno spray pulisci contatti nella mezzaluna e spruzzare delicatamente più volte. Inizialmente, l'effetto potrebbe non essere immediato, ma con il tempo il minimo tende a stabilizzarsi e la spia "Check Engine" può spegnersi.
Regolazione del Minimo e Problemi Correlati
La regolazione del minimo è un'operazione delicata che, in alcuni casi, potrebbe essere tentata tramite una vite Torx. Tuttavia, questa pratica è sconsigliata perché potrebbe richiedere un successivo reset del sensore di posizione farfalla (TPS).
Il regime del minimo desiderato per una Fiat Panda 1.2 8v è generalmente intorno agli 850 giri al minuto quando il motore è a temperatura di esercizio. Se si riscontrano regimi inferiori (come 754 giri rilevati con MultiEcuScan), è opportuno intervenire. La priorità, tuttavia, è sempre la pulizia del corpo farfallato e del motorino passo passo prima di procedere a qualsiasi regolazione.
I problemi al minimo possono derivare anche da cause non direttamente legate allo sporco, specialmente nei motori Fire più datati. Il cavo dell'acceleratore e le molle associate possono necessitare di lubrificazione. Se i gommini parapolvere sono integri, non dovrebbero esserci problemi significativi, ma è importante verificare che il comando del cavo vada a battuta sulla vite del minimo.
Un deterioramento della battuta in plastica del cavo può causare un angolo della farfalla non corretto in fase di chiusura, compromettendo il regime del minimo impostato dalla centralina. In questi casi, un reset del TPS può risolvere il problema, a patto che la sua posizione non sia eccessivamente distante da quella standard memorizzata dalla centralina.
È importante notare che il problema al minimo può manifestarsi in modo intermittente, a volte a freddo e a volte a caldo, a causa di usura o corrosione delle molle, che ne compromettono lo scorrimento. Un meccanico poco attento potrebbe anche piegare il cavo durante gli interventi, alterando ulteriormente il corretto funzionamento.
Valutazione di Componenti Usati o Rigenerati
Di fronte a un corpo farfallato difettoso, si può optare per un componente usato proveniente da un autodemolitore o per un pezzo rigenerato. I corpi usati si trovano generalmente a circa 50 euro, mentre i rigenerati, se disponibili a circa 100 euro (spese di spedizione incluse), potrebbero rappresentare una scelta più affidabile, offrendo una garanzia di funzionamento. La decisione dipenderà dal costo e dalla disponibilità.
Il Contesto Tecnologico: La Fiat Panda Hybrid
È interessante notare come la tecnologia automobilistica si evolva. La nuova Fiat Panda Hybrid, ad esempio, utilizza un sistema mild hybrid di nuova generazione. Questo propulsore, basato sul motore Fire, è configurato come un 1.0 a 3 cilindri da 70 CV e 92 Nm di coppia. La sua efficienza termica è migliorata grazie a un elevato rapporto di compressione (12:1), camere di combustione a 2 valvole per cilindro e un singolo albero a camme con variatore di fase continuo. Il basamento in lega d'alluminio contribuisce a ridurre il peso del motore a soli 77 kg e i tempi di riscaldamento. Il sistema BSG (Belt-driven Starter Generator) integrato spegne il motore termico anche in marcia al di sotto dei 30 km/h, selezionando la folle, migliorando ulteriormente l'efficienza.
FIAT | Nuova Panda Hybrid - Mopar: come funziona la nuova tecnologia Fiat Hybrid
Considerazioni Finali sulla Procedura di Verifica
Le informazioni tecniche relative al funzionamento e alla verifica dei componenti del motore, come il motorino passo passo, sono soggette a modifiche senza preavviso. Le procedure descritte sono il risultato di indagini e verifiche, ma non costituiscono una procedura definitiva e universale. Le aziende che forniscono queste informazioni, come Pico Technology, declinano ogni responsabilità per eventuali inesattezze. È sempre consigliabile fare riferimento ai manuali di officina ufficiali e consultare professionisti qualificati per interventi sul proprio veicolo.
La complessità del sistema di gestione motore richiede un approccio metodico nella diagnosi e nella manutenzione. Comprendere il ruolo di ogni componente, come il motorino passo passo, e le interazioni con gli altri sistemi del veicolo è essenziale per una corretta risoluzione dei problemi e per garantire la longevità e l'affidabilità della propria Fiat Panda.
