Il Movimento Centrale della Bicicletta: Cuore Rotante della Trasmissione

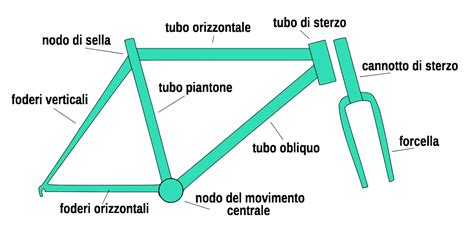

Il movimento centrale, come suggerisce il nome stesso, è un componente fondamentale che si trova al centro della bicicletta. Insieme ai pedali, alle pedivelle, alla catena e alla ruota libera, forma il sistema di trasmissione della bicicletta. Sebbene sia spesso nascosto alla vista, la sua efficienza è cruciale per un'esperienza di pedalata ottimale. Negli anni, la tecnologia ha portato a una proliferazione di standard, rendendo la scelta e la sostituzione del movimento centrale un aspetto che richiede attenzione. Comprendere i diversi tipi, le loro caratteristiche e le modalità di installazione è essenziale per ogni ciclista.

Tipologie di Movimento Centrale: Un Panorama Complesso

Fino a pochi decenni fa, il movimento centrale a perno quadro rappresentava praticamente l'unico standard disponibile. La sua meccanica era semplice, ma la regolazione richiedeva una certa esperienza. Oggi, la situazione è notevolmente più complessa. La ricerca tecnologica ha portato a movimenti centrali più scorrevoli e facili da installare, ma ha anche generato una molteplicità di standard, dai BB30 ai vari sistemi Press Fit. Distinguere tra questi può sembrare arduo, ma i costruttori di pedivelle e telai forniscono solitamente le specifiche necessarie.

Movimenti Centrali Filettati: Tradizione e Affidabilità

I movimenti centrali filettati rappresentano uno degli standard più storici, ma continuano a essere adottati anche su componentistica di alta gamma. L'installazione avviene tramite avvitamento delle calotte nel telaio. Tra i più diffusi troviamo:

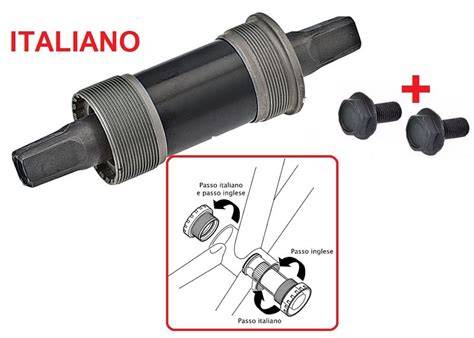

• BSA (British Standard Association): Questo è considerato lo standard per eccellenza. La larghezza della scatola movimento è di 68 mm per le biciclette da corsa e 73 mm per le mountain bike, con una rara versione da 83 mm. Le calotte sono esterne e filettate: la calotta sinistra si avvita in senso orario, mentre quella destra in senso antiorario. Il filettatura è di 1,37''x 24 filetti per pollice, corrispondente a 34,8 mm x 1,06 mm.
• ITA (Filettatura Italiana): Simile al BSA per quanto riguarda la filettatura, differisce per la larghezza della scatola movimento, che è di 70 mm. La particolarità sta nel verso di serraggio delle calotte: entrambe si avvitano in senso orario.
• Francese o Svizzera: Questi standard sono meno diffusi, soprattutto in Italia. Presentano una scatola movimento da 68 mm ma si differenziano da BSA e ITA per il passo della filettatura (35 mm) e il verso di serraggio. La francese ha un serraggio orario come l'ITA, mentre la svizzera ha un serraggio antiorario come la BSA. La loro conoscenza è principalmente utile per il restauro di biciclette d'epoca provenienti da queste nazioni.
• T47: Uno degli standard più recenti, nasce dall'esigenza di coniugare l'affidabilità dei sistemi filettati con la rigidità e la leggerezza dei perni maggiorati. Le calotte dei cuscinetti sono interne alla scatola movimento ma, anziché essere accoppiate per interferenza, sono avvitate.

Movimenti Centrali Non Filettati: Modernità e Prestazioni

I movimenti centrali non filettati, noti anche come Press Fit, si basano sull'inserimento a pressione dei cuscinetti nella scatola del telaio, garantendo un accoppiamento perfetto. Solitamente si abbinano a perni di diametro maggiorato per incrementare rigidità e leggerezza.

• BB30: Introdotto da Cannondale, è diventato uno standard libero. La scatola movimento è larga 68 mm (come il BSA), ma il diametro è maggiorato a 46 mm per ospitare perni da 30 mm. L'obiettivo era creare un sistema pedivella/movimento centrale più leggero e rigido rispetto allo standard BSA. I cuscinetti sono inseriti direttamente nel telaio, con il supporto di fermi (circlips) o di un apposito spallamento ricavato nel telaio.
• Press Fit 30 (PF30): Sviluppato da Sram, è simile al BB30 per l'utilizzo di un perno da 30 mm e l'inserimento a pressione dei cuscinetti. Tuttavia, la scatola movimento del telaio ha un diametro di 46 mm, poiché i cuscinetti sono integrati in calotte di plastica che si alloggiano nella scatola. Questo sistema facilita la produzione dei telai, poiché le calotte in plastica possono compensare lievi imprecisioni di lavorazione.
• Press Fit Shimano (BB86/BB92): Questi standard Shimano riprendono il concetto delle calotte in plastica e di una spina centrale del sistema Press Fit 30. La differenza principale risiede nel diametro del perno, che è di 24 mm (come nel caso di molti sistemi filettati e Hollowtech II), anziché 30 mm. BB86 si riferisce a telai con una larghezza di scatola movimento di 86,5 mm, mentre BB92 a telai con una larghezza di 92 mm.

Altri Standard e Soluzioni Specifiche

Esistono inoltre altre tipologie di movimenti centrali e soluzioni che meritano menzione:

• Movimento Centrale a Perno Quadro: Sebbene sia uno standard datato, è ancora presente su molte biciclette. Il perno ha una sezione quadrata e le pedivelle si fissano tramite un cono. Esistono due varianti principali: ISO (International Standard for Organization), utilizzato dai produttori europei, e JIS (Japanese Industrial Standard), impiegato dai produttori giapponesi come Shimano. La differenza, seppur minima, può causare problemi di compatibilità.
• Movimento Centrale Shimano Octalink / Truvativ Powerspline: Evoluzioni del perno quadro, utilizzano un'interfaccia scanalata tra pedivella e perno, offrendo maggiore rigidità. Il diametro del perno può variare, con varianti da 24 mm, 30 mm o 22 mm (sistema GXP SRAM).
• Movimento Centrale ISIS Drive: Sviluppato come alternativa a Shimano Octalink da diversi costruttori come Race Face, Truvativ e FSA, utilizza un perno con un maggior numero di scanalature.
• Movimento Centrale per BMX: Specifico per le biciclette BMX, presenta una scatola movimento da 68 mm ma con un diametro molto generoso (51.3 mm x 25 TPI) per alloggiare pedivelle monopezzo.
• BBright: Uno standard sviluppato da Cervélo per aumentare la rigidità della zona movimento centrale attraverso una struttura asimmetrica del telaio. Esiste in due varianti: BBright Direct Fit (cuscinetti inseriti direttamente nel telaio) e BBright Press Fit (utilizza calotte pressate).

La Serie Sterzo: Guida e Manutenzione

Sebbene non direttamente parte del movimento centrale, la serie sterzo è un componente altrettanto vitale per la manovrabilità della bicicletta. Essa permette alla forcella di ruotare all'interno del telaio, consentendo al ciclista di sterzare. Si tratta essenzialmente di un sistema di cuscinetti che minimizzano l'attrito.

Tipi di Serie Sterzo

Le serie sterzo si dividono principalmente in due categorie:

• Serie Sterzo Filettate: Rappresentavano lo standard per decenni. Sono costituite da due piste inserite nel tubo di sterzo del telaio, su cui scorrono cuscinetti a sfere libere o ingabbiate. Una calotta viene montata sulla testa della forcella, mentre la calotta superiore si avvita sul tubo della forcella filettato, regolando la tensione tramite un controdado. L'attacco manubrio, in questo caso, è di tipo "a pipa", che si inserisce nel cannotto forcella.
• Serie Sterzo Ahead (Threadless): Introdotte come evoluzione, hanno rapidamente soppiantato le serie sterzo filettate grazie a numerosi vantaggi. Anche qui, due piste sono calettate a pressione nel tubo di sterzo per alloggiare i cuscinetti. La forcella viene inserita nel cannotto, e l'attacco manubrio (stem) si fissa esternamente tramite viti. La regolazione del gioco avviene tramite una vite inserita in un tappo superiore che agisce su un "ragnetto" all'interno del cannotto forcella.

Vantaggi del Sistema Ahead

Il sistema Ahead offre diversi benefici rispetto a quello filettato:

• Eliminazione dei filetti: Semplifica la produzione e previene il rischio di spanare i filetti.
• Velocità di montaggio: L'installazione è più rapida e intuitiva.
• Risparmio di peso: Seppur minimo, il sistema Ahead è generalmente più leggero.
• Sensazione di guida: Il fissaggio più diretto del manubrio alla forcella migliora stabilità e reattività.
• Manutenzione: Più semplice e richiede meno attrezzi specifici.
• Rigidezza e resistenza: I diametri maggiori offerti dal sistema Ahead conferiscono maggiore robustezza.

Diametri delle Serie Sterzo

Le serie sterzo sono disponibili in diversi diametri, che dipendono dal diametro del tubo forcella:

• 25.4 mm (1"): Serie sterzo filettata, comune su biciclette di bassa gamma o più datate.
• 31.8 mm (1 1/4"): Serie sterzo filettata, presente su vecchie MTB o tandem.
• 28.6 mm (1 1/8"): Può essere filettata (MTB di prima generazione) o Ahead (maggiorate).
• 38.1 mm (1.5"): Standard moderno, spesso conico (1.5" alla base, 1 1/8" all'estremità per lo stem) e solitamente integrato.

Sintomi di Usura della Serie Sterzo

Una corretta manutenzione è fondamentale. La serie sterzo va pulita e ingrassata almeno una volta all'anno, o più frequentemente in condizioni d'uso gravose. I sintomi che indicano la necessità di una revisione includono:

• Sterzo duro o a scatti: Probabilmente troppo serrata, con le sfere che hanno inciso le piste.
• Sterzo lasco e giochi: Sfere usurate da sostituire.
• Rumore di "sabbia": Gabbiette delle sfere rotte.
• Rumore graffiante: Grasso dilavato e formazione di ruggine.
• Inattività prolungata: Il grasso può inquinarsi o seccarsi.
• Uso in condizioni avverse (pioggia, fango): Il grasso si dilava o si contamina.
• Bicicletta nuova: Spesso la lubrificazione iniziale è insufficiente.

Revisione della Serie Sterzo Filettata

La revisione di una serie sterzo filettata richiede alcuni attrezzi specifici: chiave a brugola, martello di gomma, chiavi per serie sterzo (o serratubi), grasso bianco al litio, cacciavite calamitato, bacinella, petrolio bianco, pennello e straccio. Il processo prevede la rimozione della ruota anteriore, lo smontaggio della pipa e dell'espansore, la rimozione delle calotte e dei cuscinetti, la pulizia accurata di tutti i componenti, la lubrificazione con grasso fresco e il rimontaggio preciso.

Geometria della Bicicletta e Impatto sul Movimento Centrale

La geometria della bicicletta, ovvero l'insieme di angolazioni e misure che definiscono il telaio, influenza direttamente le prestazioni, il comfort e la maneggevolezza. L'altezza del movimento centrale, nello specifico, è un parametro chiave:

• Altezza del Movimento Centrale: Misura la distanza tra il suolo e il centro del movimento centrale. Un movimento centrale più alto aumenta il "passo" libero da ostacoli (sassi, radici), rendendolo ideale per terreni accidentati. Al contrario, un movimento centrale più basso abbassa il centro di gravità, migliorando la stabilità e la tenuta in curva.

Altri elementi geometrici correlati includono:

• Angolo del Tubo di Sterzo: Determina la reattività e la stabilità della bicicletta. Un angolo più stretto (più verticale) rende la bici più reattiva, mentre un angolo più ampio (più orizzontale) offre maggiore stabilità.
• Passo: La distanza tra i centri dei mozzi delle ruote. Un passo corto rende la bici più agile, uno lungo più stabile.
• Reach e Stack: Parametri che definiscono la posizione del ciclista in sella, influenzando comfort e aerodinamica.

La scelta della geometria corretta dipende dall'uso previsto della bicicletta e dalle preferenze del ciclista.

Manutenzione e Longevità del Movimento Centrale

La durata di un movimento centrale varia a seconda dell'uso, dell'ambiente e della manutenzione, ma in media si attesta tra i 5.000 e i 10.000 km. Modelli di fascia alta, specialmente quelli con cuscinetti ceramici, possono superare queste cifre.

Segnali come scricchiolii, giochi laterali o una pedalata non più fluida indicano che i cuscinetti sono usurati e necessitano di sostituzione. È importante intervenire tempestivamente per evitare danni maggiori alla guarnitura o al telaio.

Ingrassaggio: Un Passaggio Fondamentale

L'uso di grasso (per i movimenti centrali filettati) o frenafiletti (per i sistemi Press Fit) durante l'installazione o la manutenzione è cruciale. Questo previene la formazione di ruggine, elimina scricchiolii e prolunga la vita del componente. La pulizia accurata dei componenti prima dell'ingrassaggio è altrettanto importante.

Compatibilità tra Movimento Centrale e Guarnitura

Non tutti i movimenti centrali sono compatibili con tutte le guarniture. La compatibilità dipende principalmente dal diametro del perno (es. 24 mm, 30 mm, 28.9 mm) e dal tipo di telaio. È sempre fondamentale consultare le specifiche del produttore per evitare errori di acquisto. L'uso di adattatori può risolvere problemi di incompatibilità tra standard diversi, agendo come un "deus ex machina" per combinare componenti non nativamente compatibili.

La scelta del movimento centrale corretto, la sua corretta installazione e una manutenzione regolare sono elementi chiave per garantire la massima efficienza e durata della trasmissione della propria bicicletta.
