Iniettori a Benzina e Calcolo della Quantità di Carburante: Un'Analisi Approfondita

I motori moderni, sia a benzina che diesel, si affidano all'iniezione elettronica per una gestione ottimale del carburante. Questo sistema, che ha sostituito i tradizionali carburatori, offre una precisione senza precedenti nel dosaggio del combustibile, contribuendo a migliorare le prestazioni, ridurre i consumi e abbattere le emissioni inquinanti. Nel caso dei motori diesel, il sistema Common-Rail rappresenta l'avanguardia tecnologica, operando a pressioni estremamente elevate (fino a 2.200 bar) per soddisfare le stringenti normative antinquinamento EURO IV e successive.

L'Evoluzione degli Iniettori: Dagli Elettromagnetici ai Piezoelettrici

Le normative antinquinamento sempre più severe hanno imposto requisiti elevatissimi agli iniettori, in particolare per quanto riguarda il tempo di risposta all'impulso elettrico di comando. Nei moderni motori diesel Common-Rail, infatti, sono richieste multiple iniezioni per ogni ciclo di combustione: una o più pre-iniezioni, un'iniezione principale e una o più post-iniezioni. Quest'ultima fase, soprattutto nei motori dotati di filtro antiparticolato (FAP o DPF), può essere prolungata durante la rigenerazione del filtro.

Considerando che un motore diesel a quattro tempi può raggiungere regimi massimi di 4.500 giri/minuto e che una combustione avviene ogni due giri dell'albero motore (corrispondenti a 2.250 giri/min), ogni ciclo di iniezioni deve completarsi in un tempo estremamente ridotto, teoricamente inferiore a 110 microsecondi. Questo requisito ha reso insufficienti gli iniettori con attuatore elettromagnetico, dove un solenoide genera un campo magnetico per sollevare lo spillo e consentire l'iniezione. La tecnologia è quindi migrata verso gli iniettori piezoelettrici, il cui tempo di risposta è mediamente cinque volte inferiore.

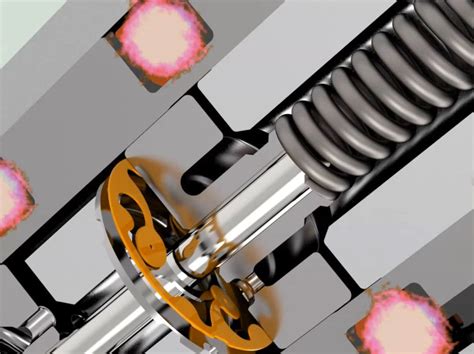

Schema di un iniettore elettromagnetico

Come Funziona un Iniettore Piezoelettrico

L'iniettore piezoelettrico sfrutta l'effetto piezoelettrico inverso: la capacità di alcuni materiali di deformarsi quando sottoposti a una differenza di potenziale elettrico. In un tipico attuatore piezoelettrico, una pila (stack) di numerosi elementi piezoelettrici, impilati in serie-parallelo, viene alimentata per generare un'espansione. Questa espansione, anche se minima per singolo elemento (spesso intorno agli 80 μm di spessore), sommata su centinaia di elementi, crea un movimento sufficiente a comandare la valvola che regola il flusso di gasolio verso il polverizzatore.

Ad esempio, uno stack composto da circa 350 lamine di ceramica piezoelettrica, ognuna spessa 80 μm, può espandersi fino a 40 μm quando sottoposto alla tensione di controllo. La membrana elastica presente nella struttura serve a sigillare lo stack, impedendo al gasolio di entrare in contatto con la parte elettrica.

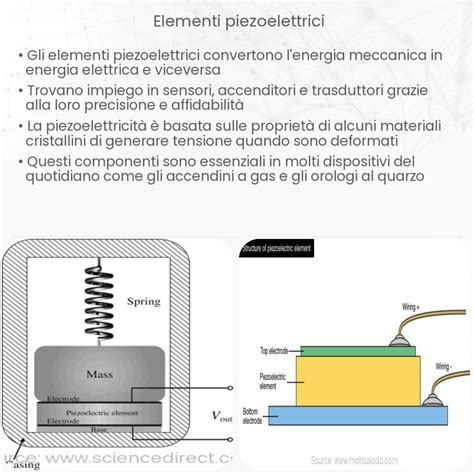

Struttura di un attuatore piezoelettrico per iniettore

Comando e Controllo degli Iniettori Piezoelettrici

Il comando degli iniettori piezoelettrici è più complesso rispetto a quello elettromagnetico. Mentre in questi ultimi la rimozione della tensione interrompe quasi istantaneamente il campo magnetico, permettendo allo spillo di tornare in posizione (spesso con l'ausilio di un diodo in antiparallelo), nel sistema piezoelettrico, data la natura capacitiva dello stack, esso tende a rimanere dilatato più a lungo a causa della carica residua.

Pertanto, il comando prevede quattro fasi distinte:

  1. Apertura: Applicazione di un impulso di tensione (circa 60-70V) per dilatare lo stack.
  2. Mantenimento aperto: La rimozione della tensione non chiude immediatamente l'iniettore, poiché lo stack, essendo carico, rimane espanso.
  3. Chiusura forzata: Per chiudere rapidamente l'iniettore, è necessario scaricare la capacità dello stack tramite un impulso di tensione inversa.
  4. Recupero: Il tempo di ricarica dell'attuatore è di circa 0,15 ms.

L'intervallo di iniezione, durante il quale la valvola rimane aperta, può variare da 0,15 ms (per la pre-iniezione) a 4,50 ms (per l'iniezione principale a pieno carico). In questo lasso di tempo, viene iniettata una quantità di carburante compresa tra 1 mm³ e 80 mm³.

La centralina elettronica (ECU) gestisce questi impulsi attraverso circuiti complessi, che includono convertitori DC/DC step-up per generare l'alta tensione necessaria e MOSFET o BJT per commutare la corrente.

Come funzionano gli iniettori diesel? Spiegazione del funzionamento degli iniettori diesel piezoe...

Calcolo della Quantità di Benzina e Calibrazione degli Iniettori

Il calcolo preciso della quantità di benzina da iniettare è fondamentale per le prestazioni del motore e il rispetto delle normative antinquinamento. La centralina, basandosi su una serie di sensori (temperatura, pressione, posizione dell'acceleratore, regime motore, ecc.), determina il tempo di apertura ottimale per ciascun iniettore.

Ogni iniettore viene calibrato in fabbrica, e questa calibrazione viene espressa tramite un codice numerico stampato sul corpo dell'iniettore stesso (ad esempio, il codice IMA). Questo codice indica il ritardo di risposta dell'iniettore rispetto all'impulso di comando della centralina, tenendo conto di fattori come la densità del carburante e l'usura meccanica.

La centralina ammette un certo range di tolleranza rispetto a questo codice e tenta periodicamente una ricalibrazione dinamica del tempo di attivazione, specialmente in determinate condizioni operative (ad esempio, in decelerazione entro un certo range di giri e a una specifica temperatura del liquido refrigerante).

Problemi di Calibrazione e Usura

Con il passare del tempo e l'usura, il tempo di risposta dell'iniettore può alterarsi. L'usura dell'attuatore piezoelettrico e del meccanismo di comando può aumentare il tempo di risposta. Inizialmente, la centralina tenta di compensare questo scostamento attraverso l'apprendimento dinamico. Tuttavia, a un certo punto, l'iniettore potrebbe non essere più ricalibrabile.

Questa condizione si verifica anche perché lo stack piezoelettrico può "abituarsi" a regimi di funzionamento prolungati, estendendosi per periodi più lunghi di quelli richiesti dagli impulsi brevi della centralina nei sistemi multi-iniezione. Di conseguenza, la valvola potrebbe non aprirsi più correttamente, compromettendo il dosaggio del carburante e, in ultima analisi, le prestazioni del motore. Se la ricalibrazione fallisce entro i margini definiti nel firmware della centralina, vengono registrati codici di errore specifici (ad esempio, P0263 per il cilindro 1).

Sostituzione e Riparazione degli Iniettori

Storicamente, le officine specializzate ("pompisti") potevano revisionare completamente gli iniettori, sostituendo anche l'attuatore piezoelettrico. Tuttavia, per ragioni commerciali e per adeguarsi alle normative sempre più stringenti (EURO 5 e successive), i produttori spesso non forniscono più i ricambi per la parte elettrica degli iniettori, ma solo per la parte meccanica (polverizzatori e valvole).

La sostituzione dell'attuatore piezoelettrico richiede una nuova calibrazione al banco, con la generazione di codici specifici da inserire nella centralina. Questo processo, che considera la risposta elettrica dell'attuatore e quella della parte meccanica, rende la riparazione "fai da te" degli attuatori piezoelettrici complessa e, in molti casi, impraticabile per le officine indipendenti.

Tecniche di Riestensione dello Stack Piezoelettrico

Per recuperare iniettori piezoelettrici non più ricalibrabili dalla centralina motore, sono state sviluppate e testate tecniche di "riestensione" dello stack piezoelettrico. Queste tecniche prevedono la fornitura di impulsi di tensione di corrente differenti e più lunghi rispetto a quelli normalmente ricevuti dall'iniettore, con l'obiettivo di riportare fisicamente il materiale piezoelettrico alla sua estensione originale.

Questo processo funziona solo in assenza di danni significativi al reticolo cristallino delle lamine piezoelettriche o di cortocircuiti estesi. Prima di tentare la rigenerazione, vengono verificate la resistenza e la capacità dell'elettroattuatore. Ad esempio, per gli iniettori Siemens, la resistenza non dovrebbe scendere sotto i 180 kOhm (valore tipico intorno ai 200 kOhm), mentre la capacità si aggira solitamente tra i 5 e i 6 microfarad.

Diagramma di flusso per la diagnosi di un iniettore piezoelettrico

Il Calcolo della Quantità di Carburante per Motori Elaborati

Nel contesto di motori elaborati o con centraline programmabili come la Megasquirt, il calcolo della quantità di benzina da iniettare assume un'importanza ancora maggiore. Le formule standard per dimensionare gli iniettori considerano la potenza del motore, il consumo specifico (BSFC - Brake Specific Fuel Consumption), il numero di iniettori e il duty cycle (percentuale di tempo in cui l'iniettore è aperto rispetto al tempo totale disponibile).

Ad esempio, per calcolare il consumo di carburante a pieno carico (WOT - Wide Open Throttle), si utilizza la formula:Consumo (lbs/hr) = (Potenza x BSFC) / (Numero Iniettori x Duty Cycle)

Moltiplicando il risultato per 0,45 si ottiene il consumo in kg/hr. Un BSFC generico per un motore aspirato a 4 valvole è intorno a 0,45, mentre il duty cycle idealmente dovrebbe stare intorno all'80%.

La sfida principale nel dimensionamento degli iniettori per motori elaborati risiede nel trovare un iniettore che possa garantire la quantità di carburante necessaria sia al minimo (con tempi di iniezione molto brevi) sia a pieno carico (con tempi di iniezione più lunghi), mantenendo al contempo un'adeguata nebulizzazione e una risposta rapida. La scelta degli iniettori, della pompa del carburante, del regolatore di pressione e la corretta mappatura della centralina sono cruciali per ottenere prestazioni ottimali e affidabilità.

La posizione degli iniettori (più vicini alle valvole di aspirazione o più in alto nel condotto) influisce sul rendimento a bassi e alti regimi, nonché sui consumi e sulle emissioni. L'installazione di una doppia fila di iniettori può offrire un compromesso, con una fila ottimizzata per i bassi regimi e un'altra per le alte prestazioni.

La comprensione del "dead time" (tempo morto) degli iniettori, ovvero il tempo necessario affinché l'iniettore inizi a spruzzare carburante dopo aver ricevuto l'impulso elettrico e il tempo impiegato per chiudersi, è fondamentale per una calibrazione precisa. Questo tempo varia in base alla tensione di alimentazione e ad altri fattori. La misurazione accurata del dead time, idealmente tramite un banco prova iniettori, è essenziale per evitare errori di dosaggio e garantire che la centralina comandi correttamente l'iniezione in ogni condizione operativa.
