I regolatori di pressione proporzionali, in particolare quelli di tipo elettronico, hanno rivoluzionato il controllo dei sistemi idraulici a partire dagli anni '80. La loro crescente popolarità è attribuibile alla loro efficienza, precisione e, in molti casi, a un costo inferiore rispetto alle tradizionali servovalvole. Mentre le servovalvole mantengono il loro primato in applicazioni che richiedono un posizionamento o un controllo della velocità estremamente precisi, come nel settore aerospaziale o nelle turbine, le valvole proporzionali si sono affermate come soluzioni versatili per il controllo di portata e pressione, trovando il loro impiego più diffuso come valvole direzionali.

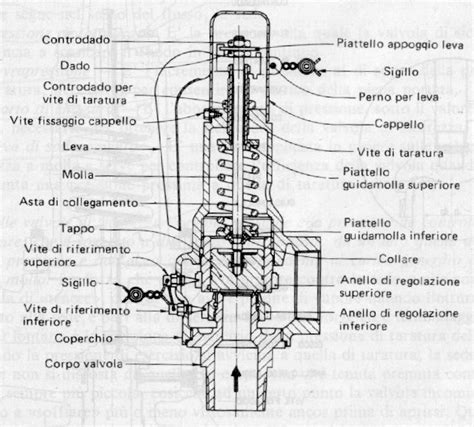

Funzionamento e Componenti Essenziali
Nonostante le variazioni di design tra i diversi produttori, il principio di funzionamento delle valvole direzionali proporzionali rimane invariato: controllano la direzione e la velocità di un attuatore idraulico, come un cilindro o un motore. I componenti chiave di una valvola proporzionale sono relativamente pochi: un cursore mobile, un solenoide per l'azionamento e un trasformatore differenziale lineare variabile (LVDT) per il feedback di posizione. Per il loro corretto funzionamento, è necessario un sistema di alimentazione e un amplificatore. L'alimentazione, tipicamente a 24 volt, fornisce l'energia all'amplificatore. Quest'ultimo riceve un segnale di comando da un controllore logico programmabile (PLC), che determina la posizione esatta del cursore della valvola.
Diagnosi e Risoluzione dei Problemi: Un Processo Strutturato

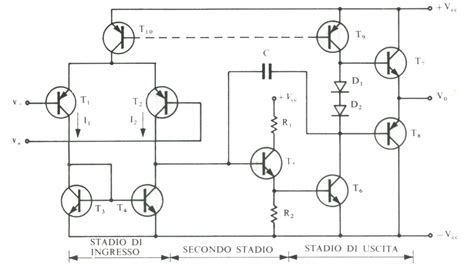

La ricerca dei guasti in una valvola proporzionale idraulica è un processo che, se approcciato in modo sistematico, risulta piuttosto semplice e immediato. Quando si utilizza un amplificatore montato esternamente, le spie luminose presenti sul pannello frontale offrono un primo, prezioso indicatore di eventuali problemi nel sistema.
- Spia "On" Verde: Questa spia si illumina quando l'alimentazione è attiva e il segnale di abilitazione è presente. Se la spia non si accende, è fondamentale controllare le tensioni di alimentazione sui collegamenti dell'amplificatore. In assenza di tensione di ingresso, l'indagine deve estendersi al cablaggio e al segnale di uscita proveniente dal PLC.
- Spia Rossa: L'accensione di una spia rossa indica che la tensione di alimentazione è scesa al di sotto di una soglia minima accettabile. Questo scenario suggerisce un problema con l'alimentazione stessa, un difetto nel cablaggio o la presenza di un cortocircuito.
- Alimentazione a 24 Volt: L'amplificatore dovrebbe ricevere costantemente 24 volt quando l'alimentazione è corretta.
- Spia Gialla: Una luce gialla, solitamente situata nella parte inferiore dell'amplificatore, segnala un guasto all'LVDT o un problema con i suoi cavi di collegamento. La spia si accende nel momento in cui uno di questi componenti manifesta un difetto.
Per identificare con precisione l'origine del problema, un metodo efficace consiste nel scollegare il cavo dell'LVDT dalla valvola in questione e collegarlo a un'altra valvola funzionante. Se la spia gialla si spegne, è confermato che l'LVDT della valvola originale è difettoso e necessita di una sostituzione immediata. Qualora, invece, la spia rimanesse accesa anche con la nuova valvola collegata, il problema risiede nel cavo o nelle sue connessioni, rendendo necessaria una verifica della continuità del cablaggio.
Regolazione dello Zero e Problemi di Deriva
Sulla parte anteriore dell'amplificatore si trova la regolazione dello "zero". Questa regolazione è essenziale e deve essere eseguita ogni qualvolta il cilindro idraulico manifesta un movimento anche in assenza di un segnale di comando in ingresso all'amplificatore (segnale di zero). Se il carico si muove, significa che il cursore non si trova nella posizione di chiusura. La causa più frequente di tale comportamento è un disallineamento dell'LVDT. Per correggere questo problema, è sufficiente ruotare la regolazione dello zero fino a quando il movimento indesiderato del posizionatore lineare non cessa.
In caso di problemi legati alla velocità di risposta o al posizionamento, è indispensabile verificare i segnali di comando e dell'LVDT direttamente sui connettori dell'amplificatore, assicurandosi che corrispondano ai valori attesi.
Elettronica Integrata (On-Board) e Diagnosi
Una tendenza in crescita nel settore è l'integrazione dell'amplificatore direttamente sulla valvola proporzionale, in prossimità della valvola di regolazione. Questo approccio, noto come "elettronica di bordo" o "on-board", non altera il principio di funzionamento della valvola, che opera in modo analogo a un amplificatore esterno. In questi sistemi, il segnale di comando raggiunge l'amplificatore attraverso i pin "D" ed "E". La verifica di queste tensioni può essere effettuata con un multitester, inserendo le sonde rossa e nera negli appositi connettori del cavo. È atteso un valore di 24 volt.
Per una verifica più completa del corretto funzionamento della valvola, è possibile avvalersi di una "scatola di prova" dedicata. Collegando il cavo proveniente dal PLC alla scatola e il cavo della scatola alla valvola proporzionale, è possibile monitorare in tempo reale le tensioni di alimentazione, di comando e dell'LVDT quando il sistema è attivo. Se si riscontra una deriva del posizionatore lineare, è probabile che l'LVDT non sia correttamente posizionato.
Valvole idrauliche (parte prima)
Tolleranze Strette e Importanza della Pulizia dell'Olio
Le valvole proporzionali e i regolatori di pressione elettropneumatici si distinguono per le tolleranze estremamente ridotte tra il cursore e l'alloggiamento, spesso nell'ordine di centinaia di millesimi di pollice. Questa precisione costruttiva è un fattore chiave della loro efficacia e popolarità.
Tuttavia, per garantire il funzionamento ottimale e la longevità di questi componenti, è di fondamentale importanza che l'olio idraulico utilizzato soddisfi rigorosamente gli standard definiti dal produttore. La pulizia dell'olio assume un ruolo di primaria importanza: particelle estranee o residui possono compromettere il flusso dell'olio e danneggiare le superfici interne della valvola.
Standard ISO e Controllo della Qualità dell'Olio
L'Organizzazione Internazionale per la Standardizzazione (ISO) gioca un ruolo cruciale nella definizione degli standard di pulizia dell'olio per le valvole idrauliche. L'ISO stabilisce codici specifici che permettono a ingegneri e operatori di comprendere i requisiti necessari per un determinato componente. Ad esempio, un codice ISO come 17/15/12 fornisce informazioni dettagliate sulla presenza di particelle di diverse dimensioni in un campione di olio:
- 17: Indica la presenza di un numero di particelle comprese tra 640 e 1.300, di dimensioni pari o superiori a 4 micron per millilitro di olio.
- 15: Indica la presenza di un numero di particelle comprese tra 160 e 320, di dimensioni pari o superiori a 6 micron per millilitro di olio.
- 12: Indica la presenza di un numero di particelle comprese tra 20 e 40, di dimensioni pari o superiori a 14 micron per millilitro di olio.
Il campionamento regolare dell'olio e la sua analisi rispetto a questi standard sono essenziali per assicurare che il sistema operi entro i parametri richiesti, prevenendo così guasti prematuri e costosi interventi di manutenzione.
Casi Specifici di Malfunzionamento in Veicoli (Navara)
Nel contesto dei veicoli, in particolare per quanto riguarda il modello Navara, sono stati segnalati problemi specifici legati al sistema di accelerazione che possono essere ricondotti, in parte, a problematiche analoghe a quelle riscontrate nei sistemi idraulici industriali, sebbene con meccanismi di controllo diversi.
Un utente ha descritto uno scenario in cui il veicolo parte normalmente ma non accelera. Premendo a fondo il pedale, l'accelerazione avviene solo dopo un certo tempo, per poi diminuire se il pedale viene rilasciato. Il problema può manifestarsi in modo intermittente, apparendo dopo un periodo di funzionamento prolungato o dopo un viaggio lungo. L'assenza di errori nella diagnostica e la sostituzione del pedale acceleratore e del regolatore di flusso non hanno risolto il problema.
L'ipotesi che la corrente non arrivi al pedale è stata esclusa, poiché ciò comporterebbe errori specifici legati ai potenziometri del pedale. Un'osservazione cruciale è che la prima accelerata dopo l'accensione funziona, mentre la seconda no. In alcuni casi, si è registrato un errore su una delle piste del potenziometro del pedale, e il problema è stato talvolta innescato dal passaggio su una buca stradale. I controlli effettuati dai meccanici hanno incluso la verifica e il serraggio di tutte le connessioni elettriche.
La discussione tecnica suggerisce che i sensori (come quello dell'albero a camme) non devono necessariamente comunicare tra loro, ma fornire il proprio segnale alla centralina motore, la quale valuta la correttezza della sincronizzazione. La mancata accensione del motore scollegando il sensore dell'albero a camme è un comportamento atteso. L'unico errore persistente registrato riguarda il pedale acceleratore, nonostante la sua sostituzione.
Ciò porta a considerare la possibilità di un problema nel cablaggio elettrico che collega la centralina al pedale, specialmente alla luce del fatto che i malfunzionamenti si manifestano dopo aver preso buche o su strade sconnesse. L'analisi del codice di errore specifico è fondamentale per determinare la natura del problema (massa, alimentazione positiva, segnale) e indirizzare l'indagine su uno dei due potenziometri del pedale. La sostituzione del pedale senza un'indagine preliminare è stata criticata come un approccio potenzialmente prematuro.
Infine, è stata avanzata l'ipotesi di controllare il sensore di folle, situato sopra il cambio. Scollegare la sua spina e provare il veicolo potrebbe fornire indicazioni utili, dato che questo sensore, insieme a quello della retromarcia, è presente sopra il cambio.
L'applicazione dei principi di diagnostica e manutenzione rigorosa, come quelli utilizzati nei sistemi idraulici industriali, può fornire un quadro di riferimento utile anche per la risoluzione di problemi complessi nei sistemi automobilistici, dove la precisione dei componenti elettronici e l'integrità dei cablaggi sono di cruciale importanza per il corretto funzionamento.
