Il servodistributore a triplo comando rappresenta una delle componenti più critiche e sofisticate all'interno del sistema di frenatura pneumatico dei veicoli pesanti. La sua funzione è essenziale per garantire la sicurezza e la stabilità di complessi veicolari di dimensioni considerevoli, in particolare quelli composti da una motrice con massa superiore alle 3,5 tonnellate e un rimorchio pesante, come nel caso di autotreni e autoarticolati. Questo dispositivo non si limita a una singola funzione, ma orchestra con precisione tre modalità di frenatura distinte: la frenatura di servizio, quella di stazionamento e quella di soccorso, assicurando un controllo modulato e affidabile in ogni situazione.
Il Ruolo Chiave nella Frenatura di Servizio
La frenatura di servizio è quella utilizzata quotidianamente durante la guida, necessaria per rallentare o fermare il veicolo in condizioni normali di traffico. Il servodistributore a triplo comando gioca un ruolo fondamentale nel modulare questa azione. Attraverso i suoi circuiti interni, esso interpreta la pressione applicata dal conducente sul pedale del freno della motrice e la trasmette in modo proporzionale al sistema frenante sia della motrice che del rimorchio. Questo significa che l'intensità della frenata applicata dal rimorchio è direttamente correlata alla forza con cui il conducente aziona il freno della motrice, garantendo un'azione coordinata e progressiva.
Un aspetto particolarmente innovativo e cruciale della progettazione del servodistributore a triplo comando è la sua capacità di implementare un'azione frenante preventiva da parte del rimorchio rispetto alla motrice. Questo meccanismo è vitale per prevenire scenari pericolosi in cui, durante una frenata improvvisa, il rimorchio potrebbe esercitare una forza di spinta sulla motrice. Tale spinta, nota come "effetto frusta" o "effetto a schiacciare", comprometterebbe gravemente la stabilità dell'intero complesso veicolare, aumentando significativamente il rischio di sbandamenti, perdita di controllo e incidenti. Il servodistributore, gestendo la sequenza e l'intensità dell'applicazione dei freni, assicura che il rimorchio inizi a frenare leggermente prima o contemporaneamente alla motrice, neutralizzando efficacemente qualsiasi tendenza a spingere.
Gestione della Frenatura di Stazionamento
Oltre alla frenatura di servizio, il servodistributore a triplo comando è responsabile anche della frenatura di stazionamento, essenziale per mantenere il veicolo fermo in sicurezza quando parcheggiato, specialmente su pendenze. La frenatura di stazionamento del rimorchio, in particolare, viene attivata privando di aria la camera che normalmente la alimenta. Questa camera è controllata dal distributore a mano, spesso chiamato "manettino" o "leva del freno di stazionamento".
Il funzionamento è ingegnoso: quando il manettino è azionato per attivare il freno di stazionamento, esso interrompe il flusso d'aria che normalmente riempie la camera di attuazione del freno del rimorchio. Quest'aria, quando presente, esercita una pressione su un pistone all'interno del distributore. Questo pistone, a sua volta, contrasta la forza esercitata dall'aria proveniente dal serbatoio principale del sistema frenante. Mantenendo questo contrasto, l'aria presente nella camera assicura che le valvole di preimmissione e immissione dei freni del rimorchio rimangano chiuse, impedendo l'attivazione del freno stesso. Quando l'aria viene scaricata da questa camera tramite l'azionamento del manettino, il pistone non è più contrastato, permettendo alle valvole di aprirsi e di attivare i freni del rimorchio per il bloccaggio.
La Frenatura di Soccorso: Sicurezza in Caso di Emergenza
La terza modalità di frenatura gestita dal servodistributore a triplo comando è la frenatura di soccorso. Questa funzione è progettata per intervenire in situazioni di emergenza, ad esempio in caso di sganciamento accidentale del rimorchio dalla motrice o di malfunzionamento del sistema frenante principale. In tali scenari, il servodistributore è in grado di attivare automaticamente i freni del rimorchio per arrestarlo in modo sicuro, prevenendo così ulteriori pericoli.
Il meccanismo di soccorso si basa spesso sulla perdita di pressione nel circuito pneumatico. Se la pressione dell'aria che alimenta il sistema frenante scende al di sotto di una soglia critica (ad esempio, a causa di una perdita o di un guasto), il servodistributore interpreta questa condizione come un'emergenza e comanda l'applicazione immediata dei freni del rimorchio. Questo garantisce che, anche in caso di guasto grave, il rimorchio possa essere fermato autonomamente, proteggendo il traffico circostante e riducendo i danni.
PATENTE SUPERIORE C1-C-CE + D1-D-DE : Sistemi di frenatura dei rimorchi superiori a 3,5 T.
Principi di Funzionamento e Componenti

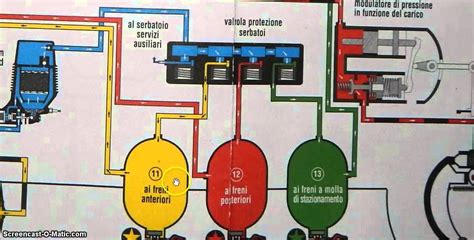

Per comprendere appieno il funzionamento del servodistributore a triplo comando, è utile analizzare i suoi principi operativi e le sue componenti principali. Il dispositivo è essenzialmente una valvola pneumatica complessa, che agisce come un "cervello" per il sistema frenante del rimorchio. Riceve segnali pneumatici sia dalla motrice (attraverso la condotta di servizio) sia dal sistema di comando del rimorchio stesso (come il distributore a mano per il freno di stazionamento).
Al suo interno, il servodistributore contiene una serie di pistoni, molle e valvole che lavorano in sinergia. Quando il conducente preme il pedale del freno sulla motrice, l'aria compressa viene inviata attraverso la condotta di servizio. Questa aria agisce su un pistone all'interno del servodistributore, che a sua volta comanda altre valvole. Queste valvole regolano l'afflusso di aria compressa ai cilindri dei freni del rimorchio. La pressione inviata ai cilindri dei freni del rimorchio è proporzionale alla pressione ricevuta dalla condotta di servizio, ma può essere modulata per ottenere l'effetto frenante preventivo menzionato in precedenza.
La "tripla" nel nome si riferisce proprio alle tre funzioni distinte che il distributore è in grado di gestire: servizio, stazionamento e soccorso. Ogni funzione è progettata con circuiti pneumatici separati ma interconnessi, in modo che possano essere attivate indipendentemente o in combinazione, a seconda della situazione.
Impatto sulla Sicurezza Stradale
L'introduzione e l'evoluzione di sistemi come il servodistributore a triplo comando hanno avuto un impatto profondo sulla sicurezza stradale. La capacità di controllare in modo preciso e affidabile la frenata di complessi veicolari di grandi dimensioni riduce drasticamente il rischio di incidenti legati a malfunzionamenti dei freni o a instabilità durante le manovre di frenata.
La prevenzione dell'effetto spinta del rimorchio sulla motrice è un esempio lampante di come un componente apparentemente tecnico possa tradursi in un beneficio tangibile per la sicurezza. Evitando che il rimorchio "spinga" la motrice, si mantiene una maggiore direzionalità e stabilità del veicolo, specialmente in condizioni di scarsa aderenza o durante le frenate d'emergenza. Inoltre, la presenza di un sistema di frenatura di soccorso indipendente garantisce un ulteriore livello di protezione in caso di guasti inaspettati.
Considerazioni sull'Evoluzione Tecnologica
Sebbene il principio di funzionamento del servodistributore a triplo comando sia consolidato, la tecnologia continua a evolversi. I sistemi moderni integrano sempre più elettronica e sensori per ottimizzare ulteriormente le prestazioni e la sicurezza. Ad esempio, i sistemi di controllo elettronico della stabilità (ESC) e di frenata antibloccaggio (ABS) interagiscono strettamente con il sistema frenante pneumatico, ricevendo e inviando segnali al servodistributore per migliorare la risposta in situazioni critiche.
La manutenzione regolare e la corretta taratura del servodistributore a triplo comando sono essenziali per garantirne l'efficacia nel tempo. L'usura dei componenti, la presenza di umidità o contaminanti nel sistema pneumatico possono compromettere il corretto funzionamento e richiedere interventi professionali. La comprensione dettagliata di come questo componente, spesso nascosto alla vista, opera è fondamentale per chiunque sia coinvolto nella gestione e manutenzione di flotte di veicoli pesanti.
