OBD per Yaris: Guida Completa alla Diagnostica di Bordo

Nel panorama automobilistico contemporaneo, la diagnostica di bordo (OBD) è diventata un elemento indispensabile per la gestione e la manutenzione dei veicoli. Questo sistema, che monitora costantemente motore, emissioni e componenti elettronici, offre un'interfaccia cruciale per comprendere lo stato di salute di un'automobile. Per i proprietari di Toyota Yaris, comprendere a fondo le funzionalità e i vantaggi dell'OBD è fondamentale per garantire un funzionamento ottimale e una manutenzione preventiva efficace.

La Storia dell'OBD e la Nascita di un Gigante Automobilistico

L'evoluzione dell'OBD è strettamente legata alle crescenti esigenze di controllo delle emissioni e alla complessità dei veicoli moderni. Già nel 1989, la Toyota, uno dei maggiori produttori automobilistici a livello mondiale, iniziò a dotare i suoi veicoli di una connessione OBD1, anticipando le normative ambientali statunitensi. Questa mossa fu una risposta diretta ai problemi di inquinamento atmosferico nelle grandi città della California, che portarono il California Air Resource Board (CARB) a introdurre nuove e più stringenti norme sulle emissioni negli anni '80. L'Agenzia per la Protezione dell'Ambiente riconobbe rapidamente che il solo controllo delle emissioni al momento dell'immatricolazione non era sufficiente, rendendo necessario un monitoraggio continuo per tutta la durata di vita dei veicoli.

La normativa OBD-II, molto più severa, fu introdotta gradualmente a partire dal 1994, diventando obbligatoria dal 1996 per tutte le nuove auto e i camion venduti in California, sia a benzina che con carburanti alternativi. A differenza dell'OBD1, che si limitava a monitorare alcuni componenti rilevanti per le emissioni senza calibrazione su un livello specifico, l'OBD-II fu progettato per ovviare a queste carenze, offrendo una maggiore facilità d'uso per i tecnici dell'assistenza. L'equivalente europeo, l'EOBD (Enhanced On-Board Diagnostics), condivide lo stesso standard, con la "E" che indica semplicemente una versione "Enhanced", mentre il termine "EOBD2" è spesso usato per ragioni di marketing senza rappresentare una classe diagnostica distinta.

Parallelamente a questa evoluzione normativa, Toyota Motor Corporation è cresciuta fino a diventare un colosso dell'industria automobilistica. Con una produzione di oltre 9,53 milioni di veicoli nel 2020, è stata la più grande casa automobilistica del mondo. L'azienda giapponese, fondata ufficialmente il 28 agosto 1937, è oggi la dodicesima società pubblica quotata in borsa più grande a livello globale, impiegando quasi 400.000 persone. I veicoli Toyota sono prodotti in dodici stabilimenti giapponesi e in 51 sedi distribuite in 26 paesi. La storia di Toyota ebbe inizio nel 1935 con l'introduzione della Toyota A1 e dei GG Trucks, seguiti dal Modello AA nel 1936. L'espansione internazionale vide le prime auto Toyota offerte in Svizzera a partire dal 1967 e in Germania dal 1970. Nel 2004, la quota di mercato di Toyota aveva già raggiunto il 5% in Germania e superava il 12% a livello mondiale, consolidando la sua posizione come leader globale nel settore automobilistico.

Funzionamento e Scopo dell'OBD: Un Sistema Essenziale

L'OBD è un sistema di diagnostica integrato nei veicoli che monitora motore, emissioni e componenti elettronici in tempo reale. La sua funzione principale è garantire che tutti i componenti che possono influenzare il comportamento delle emissioni funzionino correttamente. Ogni componente viene controllato con una routine diagnostica specifica. Se viene rilevato un problema o un malfunzionamento, si accende una spia sul quadro strumenti del veicolo, spesso visualizzando la frase “Check Engine” o “Service Engine Soon”, per avvisare il conducente.

Le funzionalità cruciali dell'OBD includono:

• Monitoraggio delle emissioni: L'OBD è stato sviluppato inizialmente per monitorare le emissioni dei veicoli, assicurando che rientrino nei limiti stabiliti dalle normative ambientali.
• Diagnostica dei problemi del motore: Il sistema rileva e registra errori nei vari componenti del motore, attivando la spia motore in caso di malfunzionamento.
• Accesso ai codici di errore (DTC): Utilizzando uno scanner OBD, i tecnici possono leggere i codici di errore memorizzati nel computer del veicolo. Questi codici sono composti da cinque caratteri: una lettera iniziale seguita da quattro numeri. I codici di guasto standard sono definiti nel Data Trouble Code (DTC) e possono essere letti con qualsiasi scanner OBD compatibile. Anche Toyota utilizza il DTC per impostare i propri codici di errore, come P1300 per il malfunzionamento del circuito di accensione.
• Monitoraggio in tempo reale: I sistemi OBD avanzati offrono funzionalità di monitoraggio in tempo reale, permettendo di visualizzare valori e dati dei sensori mentre il veicolo è in funzione.

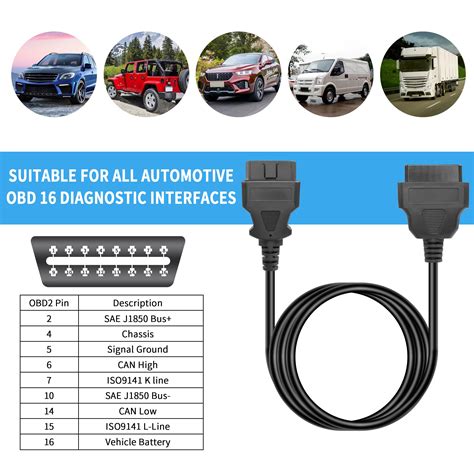

Negli ultimi due decenni, la percentuale di componenti elettronici nei veicoli a motore è aumentata notevolmente. Il connettore diagnostico OBD si è dimostrato un mezzo molto pratico per controllare l'intero sistema elettronico di un veicolo.

Il Bus CAN: La Spina Dorsale della Comunicazione OBD

Il Controller Area Network, o bus CAN, è uno standard robusto per veicoli a motore che consente l'interconnessione delle unità di controllo (ECU) senza la necessità di un computer host centrale. Sviluppato da Robert Bosch GmbH a partire dal 1983 e presentato a una conferenza negli Stati Uniti nel 1986, il bus CAN è un protocollo basato sui messaggi, inizialmente concepito per il cablaggio multiplo dei veicoli a motore. I dati vengono trasmessi in modo seriale su questo sistema di bus, e il dispositivo con la priorità più alta può trasmettere i messaggi mentre gli altri dispositivi di controllo si astengono.

Nei veicoli moderni, possono essere utilizzate fino a 100 diverse unità di controllo, tutte in grado di comunicare tra loro e ricevere dati per svolgere le loro funzioni specifiche. Il connettore diagnostico OBD fa parte del sistema bus CAN, il che significa che tutte le unità di controllo possono essere interrogate tramite esso e che è possibile utilizzare la diagnostica di bordo. Lo standard OBD ha prevalso anche sul bus CAN, che utilizza solo due cavi per la comunicazione tra le varie unità di controllo.

Quando un'unità di controllo rileva un errore o un dato errato, questo viene inizialmente memorizzato nel contatore di "debouncing". Se l'errore si ripete entro un determinato periodo di tempo o durante la successiva interrogazione, viene generato un errore e memorizzato nella memoria degli errori. Se l'errore non si ripete, viene cancellato dal contatore di debouncing. Utilizzando uno scanner OBD Toyota, questi codici di errore possono essere interrogati e, se necessario, cancellati.

Le Dieci Modalità di Test OBD

Per consentire una lettura senza problemi dei codici di errore con lo scanner OBD Toyota, sono state definite 10 diverse modalità di test:

1. Dati diagnostici specifici del veicolo: Consente di interrogare i valori dei dati e i dati dei sensori in tempo reale.
2. Dati dell’ambiente di guasto o dati del fermo immagine: Quando le unità di controllo rilevano un guasto e la spia si attiva, i dati del fermo immagine vengono acquisiti e memorizzati, rappresentando un'istantanea dei dati provenienti dai componenti e dai sensori al momento del guasto.
3. Codici di errore permanenti che causano l’accensione della spia: Permette di recuperare tutti i difetti che hanno portato all’attivazione della spia sul cruscotto.
4. Eliminazione dei codici di errore rilevanti per lo scarico e i dati relativi all’ambiente di guasto: Consente di cancellare tutti i dati relativi alle emissioni, inclusa la memoria degli errori e i dati del fermo immagine.
5. Sistemi non monitorati in modo continuo: In quest'area vengono memorizzati i messaggi di errore che non hanno attivato la spia, indicando errori rilevati ma senza conseguenze sistemiche sufficienti per attivare l'avviso.
6. Sistemi monitorati in modo continuo, spia non attiva: Qui si possono interrogare tutti i dati che hanno generato un messaggio di errore in un solo ciclo di lavoro e che non erano sufficienti per memorizzare un codice di errore permanente.
7. Funzioni di test specifiche del produttore: In questa modalità, i produttori possono integrare le proprie funzioni di test personalizzate.
8. Identificazione del veicolo: Consente di recuperare i dati importanti del veicolo memorizzati nelle varie unità di controllo.
9. Dati diagnostici specifici del veicolo: Questa modalità permette di interrogare i valori dei dati e i dati del sensore in tempo reale.
10. Test di monitoraggio dei componenti: Utilizzato per testare componenti specifici del sistema di controllo delle emissioni.

Vantaggi di uno Scanner OBD Toyota per i Proprietari di Yaris

Uno scanner OBD Toyota offre numerosi vantaggi, sia per la diagnosi di problemi evidenti che per la manutenzione preventiva, anche quando il veicolo non mostra segni di malfunzionamento.

• Controllo dell’elettronica di bordo: Uno scanner OBD Toyota consente di controllare l’elettronica di bordo del veicolo, accedendo a tutte le unità di controllo e valutando i dati essenziali. Sebbene molti dati raccolti dalle centraline non siano direttamente importanti per il proprietario del veicolo, possono essere utilizzati per eseguire analisi cruciali, come la verifica del chilometraggio, prevenendo frodi nelle compravendite di auto usate.
• Identificazione e cancellazione rapida dei problemi: Il vantaggio più immediato è la capacità di leggere e cancellare i codici di errore, consentendo di identificare rapidamente i problemi. Questo può far risparmiare costi significativi, poiché la lettura dei codici di errore in officina può essere onerosa. L'investimento in uno scanner OBD personale può ammortizzarsi in pochi mesi.
• Conoscenza costante delle condizioni del veicolo: Permette al proprietario di conoscere in ogni momento le condizioni del proprio veicolo, promuovendo una manutenzione proattiva e prevenendo guasti maggiori.
• Flessibilità e portabilità: Gli scanner OBD portatili, come suggerisce il nome, sono dispositivi compatti con un proprio monitor e pulsanti per controllare le diverse modalità. Toyota stessa ha venduto uno scanner OBD portatile ai riparatori autorizzati fino al 2005, fornito con numerose interfacce e cavi per diagnosticare anche veicoli meno recenti.

La Rivoluzione dei Dispositivi OBD: Da AVDI a MODI

Nell'ambito della diagnostica per Toyota, si possono fare interessanti paralleli con la storia automobilistica. Ricordiamo la Toyota AE86, una macchina piccola, semplice e leggera, capace di offrire puro divertimento e prestazioni entusiasmanti su strade tortuose, quasi come una "macchina da guida definitiva" ben prima che il termine fosse coniato. Opposta a questa agilità, c'era il Land Cruiser, un re incontrastato del fuoristrada, che richiedeva una conoscenza specifica e particolari circostanze per essere apprezzato al massimo.

Questo dualismo si riflette nel mondo degli scanner diagnostici. Da un lato, abbiamo AVDI (Abrites Vehicle Diagnostic Interface), il "coltellino svizzero" degli scanner diagnostici automobilistici. Offre tutto ciò di cui un professionista potrebbe aver bisogno, e anche di più, ma richiede una conoscenza approfondita e specifiche competenze per sfruttarne appieno il potenziale. È lo strumento per il diagnostico o il fabbro professionista.

Dall'altro lato, troviamo MODI (Mobile On-Board Diagnostic Interface), il "piccolo strumento", sempre presente per la diagnostica, progettato per offrire un'esperienza gratificante e semplice ad ogni utilizzo. Con MODI, chiunque può effettuare codifiche, scansioni DTC e monitorare i valori in tempo reale come un professionista, sentendosi tale ogni volta che lo usa. Questa facilità d'uso è un punto di forza, rendendo la diagnostica professionale accessibile a tutti.

Verso la fine dell'anno precedente, è stata creata una sezione completamente nuova per il software online di diagnostica Abrites per Toyota. Questo software indipendente, completamente online, per la diagnostica standard di tutti i veicoli Toyota che utilizzano OBD, si è dimostrato all'altezza dei migliori scanner diagnostici disponibili ed è stato prontamente rilasciato. Inizialmente, questa diagnostica standard era disponibile solo per gli utenti AVDI, limitandone l'accesso ai soli professionisti.

Tuttavia, gli sviluppatori Abrites hanno lavorato per incorporare tutte le funzionalità della diagnostica Abrites per Toyota/Lexus online nel MODI. Questo significa che ora tutti, indipendentemente dal loro livello di esperienza, possono avere accesso alla diagnostica professionale per queste auto. Ogni utente MODI ha la possibilità di diagnosticare la propria Toyota a casa o in viaggio. Purché la Toyota abbia una porta OBD, il supporto è garantito.

Le Toyota sono onnipresenti, e la versatilità di MODI lo rende uno strumento ideale per ogni situazione. Si può eseguire la diagnostica della Toyota di un amico in un parcheggio, monitorare i valori in tempo reale di una GR Yaris in pista o diagnosticare un Land Cruiser durante un viaggio fuoristrada nella natura selvaggia. Avere la capacità di svolgere compiti complessi, anche per un breve periodo, è un vantaggio inestimabile.

Gli aggiornamenti recenti al software MODI includono:

• Selezione manuale dei veicoli: Questa funzione permette di eseguire la diagnostica anche quando il veicolo non è dotato di una centralina elettronica (ECU) o quando ci sono problemi con la messaggistica CAN. L'identificazione del veicolo solitamente avviene tramite la ECU, ma la selezione manuale bypassa questa dipendenza, rendendo la diagnostica più flessibile.
• Supporto per i valori in tempo reale: È stato aggiunto un robusto supporto per il monitoraggio dei valori in tempo reale dei veicoli Toyota. Questo aggiornamento, che sfrutta la piattaforma Abrites per Toyota online, offre un livello di risposta e un tempo di aggiornamento superiori rispetto alla versione offline, garantendo una soluzione molto più stabile.
• Funzionalità di codifica: La codifica è ora presente, consentendo di attivare o disattivare molte funzionalità del veicolo. Questa è un'abilità rara e preziosa nel panorama diagnostico Toyota attuale.

In sintesi, mentre AVDI richiede un professionista per sfruttare tutto il suo potenziale, MODI è intuitivo e facile da usare, offrendo lo stesso livello di divertimento e soddisfazione ad ogni singolo utente, rendendo la diagnostica avanzata accessibile a tutti.

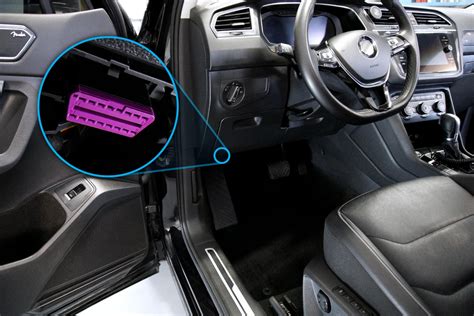

Dove Trovare la Porta OBD-II sulla Toyota Yaris e Altri Modelli

La presa OBD (On-Board Diagnostics) è un’interfaccia standard presente su quasi tutti i veicoli moderni, progettata per facilitare la diagnosi e il monitoraggio dei sistemi elettronici del veicolo. La porta OBD-II si trova generalmente sotto il cruscotto, vicino al volante, e può essere posizionata a sinistra o a destra della colonna dello sterzo. È un connettore standard a 16 pin.

Ecco alcune posizioni comuni del connettore OBD-II su vari modelli, inclusa la Toyota Yaris:

• Toyota Yaris Cross (2021-oggi): Sotto il cruscotto lato guida, in prossimità della leva di apertura cofano. È un connettore bianco sotto il bordo, facilmente accessibile e visibile.
• Fiat Panda (2012-oggi): Sotto il volante, all’interno del vano fusibili. È necessario rimuovere un coperchio sotto il piantone dello sterzo per accedervi.
• Dacia Sandero (2021-oggi): Sotto il volante, lato guida, nella parte inferiore del cruscotto, vicino ai pedali. È facilmente accessibile con il connettore a vista.
• Lancia Ypsilon (2011-oggi): Sotto il volante, lato sinistro, dietro un pannello di copertura (area sotto il cruscotto a sinistra). Richiede la rimozione di un piccolo coperchio per accedere alla porta.
• Fiat 500 (incluso restyling): Generalmente vicino al volante, sotto il cruscotto.

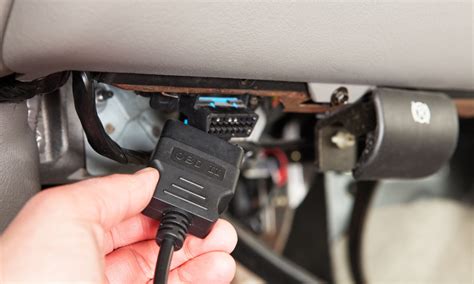

Come Collegare un Dispositivo OBD alla Tua Auto

Collegare un dispositivo OBD alla tua auto è un processo semplice, ma richiede attenzione per evitare danni al sistema elettronico.

1. Assicurati di avere un dispositivo compatibile: Esistono vari tipi di dispositivi OBD, dai semplici lettori di codici agli scanner avanzati con funzionalità Wi-Fi o Bluetooth. Assicurati che il tuo dispositivo sia compatibile con la tua Toyota Yaris.
2. Spegnere il motore: Prima di collegare il dispositivo, è importante spegnere il motore dell’auto per evitare possibili danni al sistema elettronico. In alcuni casi specifici, potrebbe essere richiesto di lasciare l’accensione in posizione “on” senza avviare il motore.
3. Inserire il connettore: Inserisci con cura il connettore del dispositivo OBD nella porta OBD-II della tua auto, assicurandoti che sia ben inserito e che non ci siano connessioni allentate.
4. Accendere l'auto (se necessario): Una volta collegato il dispositivo OBD, accendi l’auto se necessario.
5. Utilizzare l'applicazione o il software: Molti dispositivi OBD moderni richiedono l’utilizzo di un’applicazione su smartphone o software su computer per visualizzare i dati raccolti.

Per i fleet manager, i dispositivi OBD si collegano senza installazione invasiva ai portali di monitoraggio, fornendo informazioni in tempo reale sullo stato di salute dei veicoli, facilitando la manutenzione predittiva e riducendo i tempi di inattività.

Scanner OBD e Accessibilità: La Soluzione Carly

Fino al 2005, Toyota vendeva uno scanner OBD portatile ai riparatori autorizzati, un'unità costosa che molte officine non potevano permettersi. Dal 2006, Toyota ha fornito il "Toyota Techstream" alle sue officine autorizzate, uno scanner OBD basato su software per computer portatile, offerto in una versione completa e in una versione "light" per veicoli dal 1996 in poi. Entrambe le soluzioni avevano costi elevati e richiedevano abbonamenti annuali per gli aggiornamenti.

Una soluzione molto più pratica e conveniente è offerta da scanner OBD come Carly. Questo tipo di scanner OBD Toyota non richiede tecnologia complessa, ma sfrutta la connessione Bluetooth con uno smartphone o un tablet, sfruttando la potenza di elaborazione dei moderni dispositivi mobili. Questo approccio offre un'interfaccia più intuitiva e facile da usare, rendendo la diagnostica accessibile anche a chi non ha esperienza con apparecchiature diagnostiche.

Poco dopo che lo scanner Carly OBD legge i dati del veicolo, fornisce un sistema di semafori per indicare le condizioni dell’auto:

• Verde: Nessun problema riscontrato.
• Giallo: Problemi riscontrati che non mettono a rischio la sicurezza degli occupanti o del veicolo.
• Rosso: Problemi gravi che richiedono attenzione immediata.

Sebbene scanner come Carly siano progettati per essere molto semplici da usare, il software offre le stesse funzionalità degli altri scanner OBD Toyota. Se lo si desidera, tutte le funzioni possono essere interrogate singolarmente e si possono anche effettuare regolazioni specifiche per ogni tipo di veicolo, se possibile. Gli utenti di uno scanner Carly OBD possono anche abbonarsi a pacchetti aggiuntivi per testare altri veicoli, ampliando ulteriormente la loro capacità diagnostica.

In conclusione, l'OBD ha fatto passi da gigante negli ultimi anni, diventando uno strumento indispensabile non solo per i professionisti, ma anche per i privati. Con soluzioni come lo scanner OBD Carly, i proprietari di Toyota Yaris e altri veicoli possono effettuare diagnosi approfondite, monitorare le condizioni del proprio veicolo e persino verificare se il chilometraggio è stato manomesso, garantendo così una maggiore sicurezza e trasparenza nel mondo automobilistico.
