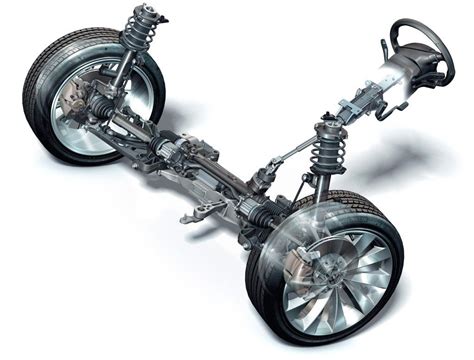

Il piantone dello sterzo, in particolare la sua componente elettrica e i moduli ad esso associati, rappresenta un elemento cruciale per la sicurezza e la manovrabilità di un veicolo moderno. Quando si verifica un errore, come il blocco della regolazione elettrica o la mancata comunicazione con altre centraline, la preoccupazione per il proprietario dell'auto è comprensibile, sia per l'impatto sulla funzionalità del veicolo che per i potenziali costi di riparazione. La Opel Astra H, così come modelli più recenti, può occasionalmente manifestare problemi legati a questo sistema complesso.
Manifestazioni del Problema e Prime Ipotesi
Un proprietario di un'Opel Astra, modello recente (2023) con motore ibrido, ha riscontrato un problema significativo a circa 95.500 km: la regolazione elettrica del piantone dello sterzo si è completamente bloccata. In questi casi, il piantone dello sterzo rimane fisso, impedendo al guidatore di regolare la posizione del volante. Un'officina locale ha identificato un errore memorizzato relativo al piantone dello sterzo, suggerendo come possibili cause un cavo difettoso o una connessione a spina allentata. Questa è una delle ipotesi più comuni e spesso le più semplici da verificare.
Il Ruolo Cruciale dei Fusibili
Prima di procedere con diagnosi più complesse e potenzialmente costose, un passaggio fondamentale è il controllo dei fusibili. Un fusibile bruciato, infatti, può essere la causa di svariati e inaspettati malfunzionamenti elettrici. La verifica dei fusibili è un'operazione rapida e semplice che può risolvere il problema senza la necessità di interventi tecnici approfonditi. Sebbene in alcuni casi, come quello menzionato dall'utente, il problema non sia stato risolto dalla sostituzione di un fusibile, è sempre il primo passo da compiere in presenza di anomalie elettriche.
La Soluzione del Problema: Connessioni e Cablaggi
Nel caso specifico dell'Opel Astra ibrida, dopo aver escluso i fusibili, il problema è stato ricondotto a un collegamento via cavo difettoso. La riparazione, eseguita presso un'officina Opel ufficiale, ha avuto un costo ragionevole di 95 €. Questo evidenzia come spesso i problemi apparentemente complessi possano derivare da difetti relativamente semplici, come una connessione allentata o un cavo danneggiato. L'importanza di rivolgersi a officine specializzate o ufficiali è sottolineata dal "know-how" e dagli strumenti specifici necessari per diagnosticare correttamente il problema e, soprattutto, intervenire sul piantone dello sterzo senza rischi. Armeggiare con componenti così cruciali senza le dovute competenze può essere pericoloso.
Uso del tester e trucchi per la ricerca guasti
Il Sensore Angolo Sterzo: Un Componente Fondamentale
All'interno del sistema del piantone dello sterzo, un ruolo di primaria importanza è ricoperto dal sensore angolo sterzo (SAS). Questo sensore è un componente fondamentale del sistema di controllo elettronico della stabilità del veicolo (ESC). Il suo compito è rilevare con precisione la posizione delle ruote in base all'angolo di ingresso dello sterzo. Lavora in sinergia con altri sensori del sistema di controllo stabilità, come l'accelerometro e il sensore velocità delle ruote, per monitorare l'assetto dinamico del veicolo e inviare queste informazioni alla centralina ABS. Questo flusso di dati è essenziale per il controllo ottimale del veicolo e per l'attivazione delle correzioni necessarie in caso di perdita di stabilità.
In pratica, il sensore di coppia collegato al piantone dello sterzo rileva l'angolo con cui si sposta il piantone mentre si sterza con il volante. Questo dato viene inviato alla centralina per controllare la sterzata della vettura e la stabilità del veicolo. Il sensore angolo sterzo si trova generalmente all'interno del piantone sterzo, sul retro dello sterzo. Sebbene sia progettato per durare per tutta la vita del veicolo, in caso di malfunzionamento, deve essere prontamente sostituito da un autoriparatore professionista utilizzando il ricambio aftermarket del sensore.
Tipologie e Evoluzione Tecnologica dei Sensori Angolo Sterzo
I sensori angolo sterzo possono essere di tipo analogico o digitale. I sensori analogici emettono un segnale tra 0 e 5 volt quando la ruota gira, e la differenza di tensione viene utilizzata per determinare l'angolo della sterzata e la velocità di rotazione. Nei sensori angolo sterzo di tipo digitale, invece, è un LED a misurare angolo e velocità di sterzata, rilevando lo scostamento tra la posizione dello sterzo e la direzione di marcia del veicolo. In quest'ultimo caso, il sistema ESP (controllo della stabilità) interviene per correggere il problema e mantenere il controllo della vettura.
Il sensore SAS lavora in stretta sinergia con il servosterzo elettrico e la pompa servosterzo. Quando il guidatore gira il volante, il sensore rileva l'intensità e l'angolo di sterzata, attivando il motore elettrico per ridurre lo sforzo necessario a sterzare. Dialogando con le centraline ABS ed ESP, il sistema rileva la traiettoria dell'auto (ad esempio, se sta curvando o percorrendo un rettilineo) e attiva le correzioni necessarie per non far perdere di stabilità al veicolo.
Il sensore angolo sterzo appartiene alla categoria dei sensori dell'angolo di rotazione, utilizzati in tutti i contesti in cui è necessario misurare un movimento di rotazione. Nel corso del tempo, i sensori basati sul potenziometro meccanico, che rileva il valore della resistenza attraverso contatti d'attrito, sono stati progressivamente sostituiti da sensori basati sulla tecnologia di misura a induzione, che non prevede nessun attrito. Questo ha migliorato l'affidabilità e la durata dei sensori.
Sempre più spesso, i sensori angolo sterzo sono allocati direttamente nel modulo di controllo del servosterzo elettromeccanico. Ciò impone requisiti stringenti sui sensori, che devono essere il più possibile ridotti nelle dimensioni, ma al contempo estremamente resistenti per funzionare in tutte le condizioni e garantire misurazioni affidabili, rapide e precise. Un adeguato grado di compatibilità elettromagnetica è un'altra caratteristica fondamentale, specialmente in un contesto di veicoli elettrici, dove le interferenze possono essere un problema.
Su alcune auto possono essere installati anche avanzati sensori combinati che rilevano sia il momento che l'angolo di sterzata. Il momento di sterzata indica la forza (espressa in Nm) necessaria per azionare il volante, in base alla velocità della vettura, all'intensità della sterzata e all'angolo di sterzata, in modo tale che anche il feedback del volante sia sempre adeguato e realistico per il guidatore.
Sintomi e Diagnosi di un Sensore Angolo Sterzo Difettoso
Come tutti i componenti elettronici, anche il sensore angolo sterzo può danneggiarsi o non funzionare più correttamente. I sintomi di un sensore dell'angolo di sterzata difettoso possono essere, in certi casi, evidenti e tradursi in "anomalie" in fase di sterzata, delle quali il guidatore si accorge facilmente. Un sensore difettoso può impattare sulla risposta del veicolo in fase di sterzata, causando problemi più o meno evidenti nel mantenere la traiettoria giusta o nel tenere correttamente le curve. Ad esempio, il volante potrebbe risultare "duro" o "leggero" in modo anomalo, oppure il veicolo potrebbe tendere a deviare dalla sua traiettoria senza un input diretto del guidatore.
In presenza di tali sintomi, è opportuno verificare per prima cosa il corretto funzionamento del sensore sterzo utilizzando uno strumento di diagnosi. Sebbene il problema potrebbe anche riguardare la scatola sterzo, è prassi comune iniziare la diagnostica dal sensore per escludere la causa più frequente. La diagnosi elettronica moderna permette di leggere i codici di errore memorizzati nella centralina, fornendo indicazioni precise sulla natura del malfunzionamento.
La Calibrazione del Sensore Angolo Sterzo: Un'Operazione Essenziale
Con la diffusione dei sistemi di controllo elettronico della stabilità (ESC), l'intervento di ripristino del SAS è diventato una procedura di routine per gli autoriparatori, anche nei casi in cui non si riscontri un guasto al sensore angolo sterzo. La calibrazione del sensore angolo di sterzo è un'operazione imprescindibile per assicurare il corretto funzionamento dei vari dispositivi e dell'intero sistema di controllo della stabilità. Un sensore sterzo non correttamente calibrato, infatti, porta in breve tempo all'accensione della spia ESC e alla disabilitazione del sistema ESC, compromettendo la sicurezza attiva del veicolo.
Oltre alla procedura di reset del sensore angolo sterzo, che si rende necessaria dopo l'intervento di allineamento ruote, nei veicoli dotati di Sistemi Avanzati di Assistenza alla Guida (ADAS) è spesso richiesta la ricalibrazione del sensore quando si interviene su dispositivi come il mantenimento di corsia, la frenata automatica d'emergenza o il cruise control adattivo. Questo perché il sensore angolo sterzo interagisce con tutti gli altri sensori dei dispositivi ADAS ed è quindi necessario calibrare il sensore della sterzata con i componenti di questi sistemi che entrano in gioco per garantire una perfetta integrazione e funzionalità.
Procedure di Calibrazione
Le procedure di calibrazione variano a seconda del modello e del costruttore del veicolo. Nei veicoli più recenti, può essere sufficiente la calibrazione automatica, una procedura che avviene spontaneamente ruotando lo sterzo prima da una parte e poi dall'altra, eseguendo cicli completi di sterzata. In altri casi, è necessario seguire la procedura specifica prevista dal costruttore e attivare una serie di comandi per avviare la calibrazione del sensore.
Nella maggior parte dei veicoli, è comunque necessario lo strumento diagnostico per ricalibrare il sensore con precisione. Alcuni dispositivi di allineamento ruote avanzati includono una funzione automatica di ripristino del sensore angolo sterzo, eliminando la necessità di utilizzare successivamente lo strumento di diagnosi separato. È generalmente consigliato eseguire la calibrazione del SAS con il veicolo a terra e non su un sollevatore, per simulare le condizioni operative reali e garantire una calibrazione più accurata.
Il Modulo CIM e la Rete CAN BUS

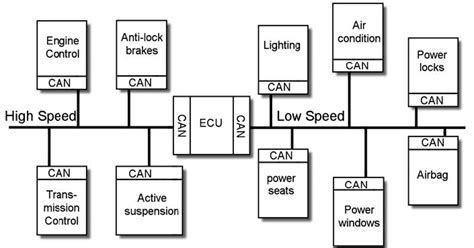

In alcuni casi, soprattutto sui modelli meno recenti come le prime Opel Astra H (ad esempio, del 2004), il problema del piantone dello sterzo che non comunica con altre centraline (come quella del motore o dell'ABS) può essere ricondotto al modulo CIM (Colum Integration Module). Il modulo CIM, spesso chiamato "centralina sterzo" e ubicato dietro il volante, funge da server per tutte le linee CAN BUS (Controller Area Network) del veicolo: alta, bassa e media velocità. È anche responsabile della gestione del segnale dell'immobilizer.
I codici di errore che iniziano con la "U" sono tipicamente riferiti a problemi della rete CAN BUS, indicando una mancata comunicazione tra le centraline. Se il modulo CIM è difettoso, può interrompere questa comunicazione vitale, causando un'ampia gamma di problemi, inclusi quelli relativi al piantone dello sterzo. La sostituzione di un modulo CIM potrebbe richiedere riprogrammazioni specifiche per garantire la compatibilità con le altre centraline del veicolo e il corretto funzionamento dell'immobilizer.
In situazioni in cui il veicolo non parte e tutte le spie si accendono ma il motorino di avviamento non gira, un difetto nel modulo CIM che impedisce la comunicazione con la centralina motore è una causa plausibile. Questo perché il modulo CIM è coinvolto in un'ampia serie di funzioni di controllo e gestione, e un suo malfunzionamento può avere ripercussioni a cascata su diversi sistemi del veicolo.
Soluzioni Impreviste e la Complessità dei Sistemi Attuali
A volte, la soluzione a un problema apparentemente complesso può essere sorprendentemente semplice. Un esempio è il caso di un utente che ha risolto un problema di avviamento semplicemente cambiando la chiave del veicolo e utilizzando quella di riserva. Questo suggerisce che il problema non era nella centralina o nel modulo, ma probabilmente un difetto nel transponder della chiave principale, che impediva alla centralina di riconoscere la chiave e autorizzare l'avviamento. Questo aneddoto sottolinea l'importanza di considerare tutte le variabili, anche quelle apparentemente insignificanti, nella diagnosi di un guasto.
Il mondo dell'automotive è in costante evoluzione, e la complessità dei sistemi elettronici integrati rende la diagnosi e la risoluzione dei problemi sempre più sfidante, anche per i professionisti. La necessità di partire dagli elementi più elementari e di approcciare i problemi in modo metodico è fondamentale. La costante formazione e l'aggiornamento sulle nuove tecnologie sono essenziali per gli autoriparatori per affrontare le "rogne" che si presentano quotidianamente in officina. Questo approccio garantisce una maggiore probabilità di trovare soluzioni efficaci e di evitare costi superflui ai clienti.
