Le bobine d'accensione sono componenti cruciali all'interno del sistema di accensione di un veicolo, deputate a trasformare la bassa tensione della batteria in un'alta tensione necessaria per innescare la scintilla sulle candele. Questa scintilla è fondamentale per l'accensione della miscela aria-carburante nei cilindri del motore, avviando così il processo di combustione e, di conseguenza, il funzionamento del veicolo.
Struttura e Funzionamento delle Bobine di Accensione

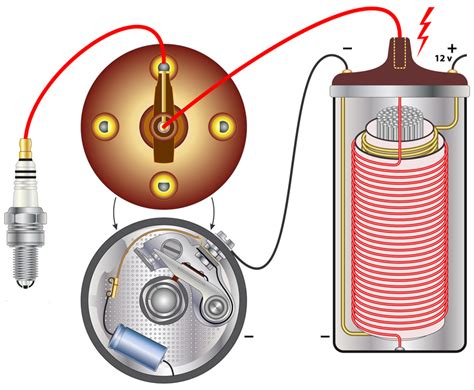

Dal punto di vista esterno, le bobine d'accensione si presentano tipicamente come elementi cilindrici dotati di una o due uscite destinate alle candele, un sistema di aggancio e un involucro isolante. La loro struttura interna, pur potendo variare leggermente in base al modello e al produttore, si basa su un principio fondamentale simile a quello di un trasformatore. Al centro troviamo un nucleo di ferro laminato, progettato per rinforzare il campo magnetico generato.
Attorno a questo nucleo sono disposti due avvolgimenti distinti: il primario e il secondario. L'avvolgimento primario è costituito da un filo di rame smaltato, con uno spessore di circa 0,6-0,9 mm, ed è avvolto attorno all'avvolgimento secondario. La resistenza ohmica di questo circuito primario si aggira tipicamente tra 0,2 e 3,0 Ohm. L'avvolgimento secondario, invece, è composto da un filo di rame isolato, molto più sottile (circa 0,05-0,1 mm di diametro), che può contare fino a 50.000 spire. La sua resistenza ohmica è significativamente più elevata, variando tra 5 e 20 kOhm. Il rapporto di spire tra l'avvolgimento primario e quello secondario è generalmente di 1:100.
Il funzionamento di una bobina d'accensione si innesca quando una corrente a bassa tensione proveniente dal sistema elettrico del veicolo fluisce nel circuito primario. Questo flusso di corrente viene interrotto bruscamente da un interruttore di accensione (spesso gestito dalla centralina elettronica del motore, la ECU). La rapida interruzione della corrente primaria provoca una variazione nel campo magnetico all'interno del nucleo di ferro. Questa variazione induce una tensione nell'avvolgimento secondario, che viene amplificata in modo esponenziale grazie all'elevato rapporto di spire. L'impulso di alta tensione così generato viene quindi inviato, attraverso i cavi d'accensione, alle candele, dove innesca la scintilla necessaria per l'accensione. In alcuni sistemi, la tensione viene distribuita alternativamente a una delle due candele, in configurazioni specifiche per determinati motori.
La tensione d'induzione di apertura dell'avvolgimento primario oscilla tipicamente tra 300 e 400 volt, mentre la tensione generata nell'avvolgimento secondario può raggiungere i 15.000 volt (15 kV), valore necessario per garantire una scintilla efficace anche in condizioni operative difficili. L'intensità di questa alta tensione indotta è direttamente proporzionale alla velocità con cui varia il campo magnetico, al numero di spire nell'avvolgimento secondario e allo spessore del campo magnetico stesso.
I collegamenti elettrici in una bobina d'accensione cilindrica standard includono tipicamente il morsetto 15 (alimentazione di tensione), il morsetto 1 (collegamento all'interruttore di accensione) e il morsetto 4 (uscita per l'alta tensione). L'avvolgimento primario e quello secondario sono collegati tramite un punto comune, definito "circuito di risparmio", che semplifica la progettazione e la fabbricazione della bobina.
Sintomi di una Bobina di Accensione Difettosa sull'Opel Corsa
Quando una bobina d'accensione dell'Opel Corsa inizia a mostrare segni di malfunzionamento, i sintomi possono variare significativamente in base all'entità del difetto e al modello specifico del veicolo. Tuttavia, alcuni segnali sono particolarmente ricorrenti e indicativi di un problema.
Uno dei sintomi più evidenti è un motore che non si avvia affatto o che presenta un avviamento irregolare. Questo si manifesta con un motore che "perde colpi", ovvero ha un funzionamento a scatti o intermittenze durante la rotazione. Una bobina difettosa può infatti impedire la generazione di una scintilla adeguata in uno o più cilindri, portando a una combustione incompleta o assente.
Un altro sintomo comune è una perdita di potenza e di accelerazione. Il veicolo potrebbe sembrare "fiacco", faticando a prendere velocità, soprattutto in salita o durante i sorpassi. Questo è dovuto alla mancata o inefficace combustione in uno o più cilindri, che riduce la potenza erogata dal motore.
La diminuzione dell'efficienza del carburante è un altro campanello d'allarme. Una combustione inefficiente causata da una bobina difettosa porta a un maggiore consumo di carburante per percorrere la stessa distanza. Se si nota un calo improvviso nel chilometraggio per litro, è opportuno investigare sul sistema di accensione.
In alcuni casi, una bobina di accensione guasta può causare stalli improvvisi del motore durante la marcia, specialmente a velocità sostenute. Questo accade quando la bobina non è più in grado di mantenere una scintilla costante, portando a una perdita di potenza e allo spegnimento del propulsore.
La centralina del veicolo (ECU) è spesso in grado di rilevare un malfunzionamento della bobina. In questi casi, il sistema può attivare una modalità di emergenza per proteggere il motore da ulteriori danni. Contemporaneamente, si accenderà la spia di controllo motore sul cruscotto, e verrà memorizzato un codice di guasto diagnostico (DTC) specifico che indica il problema riscontrato. Ignorare questi segnali può portare a riparazioni più costose e a potenziali rischi per la sicurezza.
Altri sintomi meno comuni ma possibili includono:
- Rallentamento alla partenza: Il motore impiega più tempo del solito ad avviarsi.
- Avviamento brusco o irregolare: Invece di un mancato avviamento, il motore potrebbe partire ma con un funzionamento molto instabile.
- Bruciatura frequente delle lampadine: Sebbene non direttamente collegato alla funzione di accensione, alcuni utenti hanno segnalato un aumento della frequenza con cui si bruciano le lampadine, suggerendo possibili problemi nell'impianto elettrico generale che potrebbero indirettamente influenzare anche le bobine.
Cause Comuni di Malfunzionamento delle Bobine
I malfunzionamenti delle bobine d'accensione possono derivare da diverse ragioni, spesso interconnesse. L'alta tensione generata è una delle cause principali di stress per questi componenti.
Stress da Alta Tensione e Difetti di Costruzione
Le bobine d'accensione operano in condizioni gravose, dovendo gestire continui picchi di alta tensione. Sebbene siano progettate per resistere a tali sollecitazioni, difetti di costruzione intrinseci o l'utilizzo di materiali di scarsa qualità durante la fabbricazione possono compromettere la loro integrità. Questi difetti possono manifestarsi come cortocircuiti interni tra gli avvolgimenti, dovuti all'isolamento inadeguato o a crepe microscopiche che si sviluppano nel tempo.
Condizioni Operative e Usura Prematura
Le bobine d'accensione sono installate nel vano motore, un ambiente caratterizzato da temperature elevate e vibrazioni costanti. Devono essere in grado di resistere a queste condizioni per garantire un funzionamento affidabile e duraturo. Tuttavia, un'esposizione prolungata a temperature eccessive può accelerare il deterioramento dei materiali isolanti e dei componenti interni, portando a un'usura prematura.
Un fattore che sembra contribuire significativamente all'usura precoce delle bobine, specialmente sui modelli Opel Corsa equipaggiati con impianto a gas (GPL), è il surriscaldamento. La loro posizione, spesso infossata sulla testata del motore e coperta da un coperchio che ne limita la ventilazione, può favorire un accumulo di calore. Questo surriscaldamento costante potrebbe "cuocere" le bobine, alterando le caratteristiche degli isolanti e portando a cedimenti dovuti a perdite di isolamento o scariche interne. Altri costruttori, come Volkswagen, adottano soluzioni alternative, posizionando le bobine più lontano dalla testata o utilizzando bobine separate per ogni candela, per migliorare la dissipazione del calore.
Problemi di Alimentazione e Sovraccarico della Centralina
Un' alimentazione inadeguata alla bobina può anch'essa contribuire a un'usura prematura o a un sovraccarico della centralina elettronica del motore (ECU). Se la tensione fornita non è stabile o è insufficiente, la bobina potrebbe essere costretta a lavorare in condizioni non ottimali, stressando ulteriormente i suoi componenti. Allo stesso modo, se la centralina non è in grado di gestire correttamente il ciclo di accensione, potrebbe inviare impulsi errati o prolungati, sovraccaricando sia la bobina che i propri circuiti.
L'Impatto degli Impianti GPL
Un aspetto particolarmente discusso, soprattutto per i modelli Opel Corsa con motore 16 valvole, riguarda la durata delle bobine in presenza di impianti GPL, sia originali (GPLtech) che aftermarket. Diversi utenti e meccanici hanno osservato che le bobine su questi veicoli tendono a durare meno rispetto alle versioni a sola benzina, richiedendo sostituzioni anche ogni 40.000-50.000 km, contro gli oltre 100.000 km delle versioni benzina.
Le ipotesi su questa minore longevità sono diverse:
- Maggiore Tensione Richiesta: Si ipotizza che il GPL, essendo un combustibile più "pulito" e meno denso della benzina, possa richiedere una tensione di accensione leggermente superiore per generare la scintilla. Questo maggiore sforzo potrebbe portare a un'usura più rapida dell'isolante della bobina, fino a causare scariche interne anziché sulla candela.
- Effetto del GAP delle Candele: Candele con un gap eccessivo (la distanza tra gli elettrodi) richiedono una tensione maggiore per produrre la scintilla. Sebbene questo sia più un problema legato alle candele, la maggiore tensione richiesta potrebbe stressare ulteriormente le bobine nel tempo.
- Caratteristiche del GPL: Alcuni ritengono che la natura del GPL, o la sua combustione, possa influenzare negativamente le bobine, anche se le ragioni tecniche precise rimangono oggetto di dibattito.
Problemi con Componenti Correlati
A volte, il problema non risiede direttamente nella bobina, ma in componenti ad essa collegati o nel sistema di accensione in generale. Ad esempio:
- Candele Usurate o Inadatte: Candele troppo usurate, con elettrodi consumati o con un gap non corretto, richiedono una tensione maggiore per innescare la scintilla, mettendo sotto stress la bobina. L'uso di candele non specificate dal costruttore o di tipo errato (ad esempio, candele all'iridio quando non richieste) può portare a problemi.
- Cavi Candela Danneggiati: Se i cavi che collegano la bobina alle candele sono danneggiati, screpolati o presentano perdite di isolamento, la corrente di alta tensione può disperdersi a massa prima di raggiungere la candela, causando malfunzionamenti.
- Problemi alla Centralina (ECU): Difetti nel software o nell'hardware della centralina motore possono portare a una gestione errata degli impulsi di accensione, compromettendo la vita delle bobine.
Diagnosi e Test delle Bobine di Accensione
Per diagnosticare con certezza un problema alle bobine d'accensione dell'Opel Corsa, è possibile effettuare alcuni test specifici.

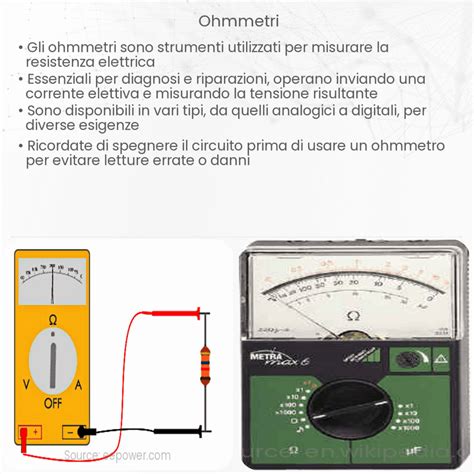

Test con Ohmmetro
Uno dei metodi più comuni per verificare l'integrità di una bobina d'accensione è l'utilizzo di un Ohmmetro per misurare la resistenza dei suoi avvolgimenti. Questo test, tuttavia, richiede la rimozione delle bobine dal motore per accedere ai loro collegamenti elettrici.
La procedura generale prevede:
- Rimozione delle Bobine: Scollegare i connettori elettrici e rimuovere le bobine dal loro alloggiamento sulla testata del motore.
- Misurazione della Resistenza Primaria: Collegare i puntali dell'Ohmmetro ai terminali dell'avvolgimento primario (solitamente i due pin del connettore elettrico). Confrontare il valore letto con le specifiche fornite dal produttore del veicolo o dal produttore della bobina.
- Misurazione della Resistenza Secondaria: Collegare un puntale dell'Ohmmetro al terminale di uscita dell'alta tensione (dove si collega il cavo candela o la pipetta) e l'altro puntale a uno dei terminali dell'avvolgimento primario. Anche in questo caso, confrontare il valore misurato con le specifiche tecniche.
È fondamentale fare riferimento ai dati specifici forniti dal produttore per ottenere i valori di resistenza corretti. Valori significativamente diversi da quelli indicati (resistenza troppo alta, troppo bassa o infinita) possono indicare un guasto della bobina. Tuttavia, è importante notare che un Ohmmetro non è sempre in grado di rilevare tutti i tipi di guasto, specialmente quelli che si manifestano solo sotto carico o ad alte temperature.
Test Visivo e di Funzionamento
Un'ispezione visiva delle bobine può talvolta rivelare problemi evidenti come crepe nell'involucro isolante, segni di bruciatura, o cappucci sciolti o danneggiati. Questi danni possono indicare surriscaldamento o deterioramento dei materiali.
In alcuni casi, un meccanico esperto può eseguire un test di funzionamento "sul veicolo" o con attrezzature diagnostiche specifiche. Questo può includere l'osservazione della scintilla generata dalla candela (con le dovute precauzioni di sicurezza) o l'utilizzo di strumenti diagnostici che monitorano la qualità del segnale di accensione inviato dalla ECU a ciascuna bobina.

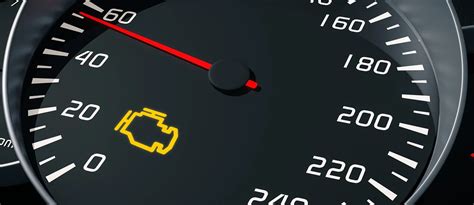

La Modalità di Emergenza e la Spia Motore

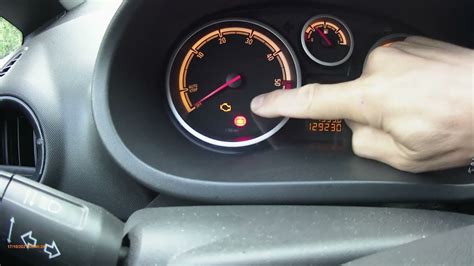

Come accennato, l'accensione della spia di controllo motore e l'attivazione della modalità di emergenza da parte della centralina sono segnali importanti. Recuperando i codici di guasto DTC tramite uno strumento di diagnostica OBD-II, è spesso possibile identificare quale cilindro o quale bobina sta causando il problema. Codici comuni relativi a malfunzionamenti dell'accensione includono quelli nella gamma P0300-P030x (dove "x" indica il numero del cilindro).
Considerazioni sulla Sostituzione
La sostituzione delle bobine d'accensione, specialmente sui modelli più recenti di Opel Corsa dove sono spesso raggruppate in un unico blocco, non è sempre una procedura semplice e può richiedere competenze tecniche specifiche. Alcuni utenti preferiscono sostituire l'intero set di bobine contemporaneamente, anche se solo una sembra essere guasta, per prevenire problemi futuri con le altre.
È consigliabile utilizzare componenti di alta qualità e, se possibile, quelli originali o di marche rinomate come Bosch o Delphi. L'utilizzo di ricambi compatibili di bassa qualità, spesso disponibili a prezzi molto inferiori, è generalmente sconsigliato, poiché la loro affidabilità e durata sono spesso inferiori, portando a sostituzioni più frequenti.
Soluzioni e Manutenzione Preventiva
Per garantire un funzionamento efficiente e affidabile del sistema di accensione dell'Opel Corsa e prevenire problemi alle bobine, è essenziale prestare attenzione a diversi fattori e adottare misure preventive.
Scelta di Componenti di Alta Qualità
Quando si rende necessaria la sostituzione di una bobina d'accensione, è altamente raccomandato optare per componenti di alta qualità. Le bobine originali del produttore (OEM) o quelle di marchi affidabili come Bosch o Delphi sono generalmente la scelta migliore. Sebbene possano avere un costo iniziale maggiore rispetto ai ricambi compatibili di bassa gamma, la loro maggiore durata e affidabilità nel tempo spesso compensano la differenza di prezzo. L'esperienza di alcuni proprietari di Corsa suggerisce che anche le bobine originali Bosch, pur essendo di buona qualità, possono avere una durata limitata (tra 80.000 e 100.000 km), evidenziando la sensibilità di questi componenti.
Manutenzione Regolare e Attenta
Una manutenzione regolare dell'auto è fondamentale per prevenire problemi alle bobine e ad altri componenti del sistema di accensione. Questo include:
- Sostituzione Periodica delle Candele: Seguire le raccomandazioni del costruttore per la sostituzione delle candele. Su alcuni modelli, specialmente quelli a GPL, può essere consigliabile sostituirle con maggiore frequenza (ad esempio, ogni 25.000-30.000 km) per evitare che un eccessivo consumo degli elettrodi richieda una tensione di accensione troppo elevata, stressando le bobine. L'uso di candele appropriate per il tipo di motore e carburante è essenziale.
- Controllo dei Cavi Candela: Verificare periodicamente lo stato dei cavi candela, assicurandosi che non presentino screpolature, tagli o segni di deterioramento. Cavi in buono stato garantiscono che l'alta tensione raggiunga correttamente le candele senza dispersioni.
- Ispezione Visiva: Durante la manutenzione ordinaria, è utile effettuare un'ispezione visiva delle bobine per individuare eventuali segni di danni, surriscaldamento o perdite di isolamento.
- Controllo del Sistema di Raffreddamento: Assicurarsi che il sistema di raffreddamento del motore funzioni correttamente. Un motore che tende a surriscaldarsi può influire negativamente sulla temperatura di esercizio delle bobine, accelerandone il deterioramento.
Attenzione agli Impianti GPL
Per i proprietari di Opel Corsa con impianto GPL, è particolarmente importante essere consapevoli della potenziale minore durata delle bobine.
- Modifica Software e Iniettori: Come suggerito da alcuni utenti esperti, la modifica del firmware della centralina e la sostituzione degli iniettori GPL da quelli "verdi" (considerati problematici) a quelli "arancioni" potrebbe risolvere definitivamente i problemi legati agli impianti GPL, anche se solo la sostituzione degli iniettori potrebbe non essere sufficiente nel lungo termine.
- Monitoraggio Frequente: Su veicoli GPL, potrebbe essere prudente monitorare più frequentemente le prestazioni del motore e la possibile insorgenza di sintomi legati alle bobine.
Gestione del Surriscaldamento
Considerando che il surriscaldamento è un fattore chiave nell'usura precoce delle bobine su alcuni modelli Corsa, è utile considerare:
- Ventilazione: Assicurarsi che le prese d'aria nel vano motore non siano ostruite.
- Materiali Isolanti Migliorati: In caso di sostituzione, valutare se esistono sul mercato bobine con materiali isolanti più performanti o con una migliore dissipazione del calore.
L'Importanza dei Test Diagnostici
Non sottovalutare i segnali inviati dalla centralina motore. Quando la spia si accende, è fondamentale far leggere i codici di guasto DTC. Questo può indirizzare la diagnosi verso la bobina specifica o altri componenti del sistema di accensione, evitando sostituzioni inutili e costose.
Come sostituire bobina d'accensione su OPEL ASTRA H Sedan [VIDEO TUTORIAL DI AUTODOC]
La manutenzione tempestiva e un'attenzione particolare ai componenti del sistema di accensione, come le bobine, sono essenziali per garantire che il motore dell'Opel Corsa funzioni in modo efficiente e affidabile nel tempo, evitando costosi interventi di riparazione e garantendo la sicurezza alla guida. La comprensione dei sintomi, delle cause e delle possibili soluzioni permette ai proprietari di affrontare questi problemi in modo proattivo.
