L'Arte dell'Orogonalità dello Sterzo: Un Viaggio Tra Meccanica ed Elettronica

Nel mondo dell’automotive moderno, dove l’elettronica e i sistemi di assistenza alla guida dominano sempre più, lo sterzo è un meccanismo fondamentale, la cui orogonalità è essenziale per la sicurezza e le prestazioni. Questo sistema, che può essere più o meno complesso a seconda del modello del veicolo, ha subito una trasformazione radicale dall’essere una macchina puramente meccanica a un sistema complesso elettronico. Comprendere il funzionamento e l'importanza dei suoi componenti significa entrare nel cuore dei sistemi di sicurezza attiva e di comfort di guida.

Trasformazione dello Sterzo: Dall'Analogico al Digitale

Nei veicoli tradizionali, il collegamento tra volante e ruote era interamente meccanico. Il conducente ruota il volante, e questa rotazione viene trasmessa al piantone. Il piantone, a sua volta, la trasmette alla scatola dello sterzo, che, attraverso tiranti e barre collegati alle ruote, permette a queste ultime di girare a destra o a sinistra. Con l’evoluzione tecnologica, questa architettura si è arricchita di componenti elettronici cruciali, che permettono una gestione più raffinata e sicura della direzione.

Sensori di Coppia dello Sterzo: La Forza della Guida

Il sensore di coppia dello sterzo è un componente progettato per misurare la torsione applicata all’albero dello sterzo quando il conducente gira il volante. Questa torsione è direttamente proporzionale alla forza esercitata dal guidatore. Quando il volante viene ruotato, l’albero subisce una leggera torsione elastica. Il sensore rileva questa variazione e la trasforma in un segnale elettrico. Tale segnale viene inviato alla centralina del servosterzo elettrico, che calcola quanta assistenza fornire. Questo processo avviene in modo continuo e praticamente istantaneo, garantendo una sensazione di guida fluida e naturale. Il sensore di coppia è quindi un ponte essenziale tra l'intenzione del guidatore e la risposta meccanica, permettendo al sistema di assistenza di intervenire in modo proporzionale allo sforzo richiesto.

Sensori di Angolo di Sterzata: Posizione e Velocità

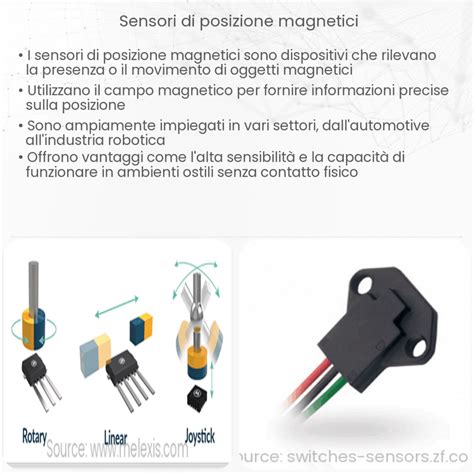

Accanto al sensore di coppia, il sensore angolo di sterzata riveste un’importanza altrettanto cruciale. Questo dispositivo misura l’angolo di rotazione del volante rispetto alla posizione centrale, oltre alla velocità con cui viene ruotato. Il sensore di angolo di sterzata è generalmente montato sulla colonna dello sterzo o integrato nel modulo del volante. Utilizza tecnologie avanzate come encoder ottici, sensori Hall o sistemi magnetoresistivi per rilevare con estrema precisione la posizione angolare. Grazie a questo sensore, il veicolo è in grado di confrontare la traiettoria desiderata dal conducente con quella reale, intervenendo in caso di sottosterzo o sovrasterzo. La combinazione di questi due sensori - di coppia e di angolo - fornisce un quadro completo delle intenzioni del conducente, essenziale per i moderni sistemi di sicurezza e assistenza alla guida.

Il Ruolo Cruciale del Servosterzo Elettrico

Il servosterzo elettrico rappresenta una delle applicazioni più dirette e diffuse dei sensori di coppia e di angolo di sterzata. A differenza dei sistemi idraulici tradizionali, il servosterzo elettrico utilizza un motore elettrico controllato da una centralina. Il sensore di coppia informa il sistema sulla forza esercitata dal conducente, mentre il sensore di angolo fornisce indicazioni sulla direzione e sull’ampiezza della sterzata. Combinando questi dati con altre informazioni, come la velocità del veicolo, il sistema regola l’assistenza in modo dinamico. Questo apparato facilita la sterzata, diminuendo lo sforzo fisico necessario ad eseguirla, soprattutto a veicolo fermo, offrendo una guida più confortevole e sicura.

Connessioni Elettriche dei Sensori di Sterzo: Robustezza e Precisione

Un aspetto spesso sottovalutato, ma di fondamentale importanza per il corretto funzionamento dei sensori di coppia dello sterzo e dei sensori di angolo di sterzata, riguarda le modalità di connessione elettrica. La trasmissione del segnale dal sensore alla centralina deve avvenire in modo affidabile, continuo e immune da interferenze, soprattutto considerando che lo sterzo è soggetto a vibrazioni, rotazioni e variazioni termiche.

Connessione Cablata Tradizionale

La connessione più tradizionale è quella realizzata tramite fili e presa cablata. In questa configurazione, il sensore è collegato al cablaggio del veicolo mediante un connettore dedicato, generalmente dotato di sistemi di bloccaggio meccanico per evitare disconnessioni accidentali. I segnali elettrici viaggiano attraverso fili schermati, progettati per ridurre il rumore elettrico e garantire una lettura stabile anche in condizioni operative gravose. Questa soluzione è particolarmente diffusa nei sistemi di servosterzo elettrico di prima e seconda generazione, dove la robustezza e la semplicità di manutenzione rappresentano un vantaggio significativo. La sua affidabilità è data dalla sua consolidata esperienza e dalla capacità di resistere a stress meccanici.

Connessione con Linguetta Flat da Saldare

Accanto alla connessione cablata tradizionale, si è progressivamente affermata la soluzione con linguetta flat da saldare, spesso realizzata tramite flat cable o circuiti flessibili. In questo caso, il sensore è collegato direttamente alla scheda elettronica o al modulo di controllo mediante una linguetta piatta, che viene saldata o inserita in un connettore a pressione. Questa tecnologia consente una notevole riduzione degli ingombri e del peso complessivo, un aspetto sempre più rilevante nella progettazione dei moderni sistemi di sterzo. La flessibilità di questi circuiti consente una maggiore libertà di design e una migliore integrazione nei moduli compatti.

Confronto tra le Tipologie di Connessione

Le differenze tra le due tipologie di connessione emergono soprattutto in termini di applicazione e requisiti progettuali. La presa cablata con fili offre una maggiore tolleranza alle sollecitazioni meccaniche e alle operazioni di manutenzione, risultando ideale per sistemi in cui è richiesta una certa modularità. La connessione flat, invece, eccelle in termini di compattezza e leggerezza, ed è preferibile in applicazioni dove lo spazio è limitato e il peso deve essere minimizzato. Dal punto di vista dell’affidabilità, entrambe le soluzioni possono garantire elevati standard qualitativi se correttamente progettate e installate. Tuttavia, la connessione flat richiede processi produttivi più accurati e controlli rigorosi, poiché una saldatura imperfetta o una microfrattura del circuito flessibile possono compromettere la qualità del segnale. In definitiva, la scelta tra connessione con fili e presa cablata o linguetta flat da saldare dipende dal tipo di sensore di sterzo, dall’architettura elettronica del veicolo e dagli obiettivi di progettazione.

Componenti Essenziali per l'Orogonalità dello Sterzo

L'orogonalità dello sterzo non dipende solo dai sensori e dal servosterzo, ma è un risultato dell'interazione sinergica di numerosi altri componenti.

Organi di Sterzo: La Base Meccanica

Gli organi di sterzo devono essere controllati spesso e non devono presentare giochi (laschi), altrimenti lo sterzo vibra. La scatola dello sterzo non deve essere difettosa o deteriorata, altrimenti lo sterzo può diventare più duro del normale. Questi elementi meccanici sono la base su cui si costruisce l'intera funzionalità dello sterzo e la loro integrità è non negoziabile per una guida sicura.

Ruote e Pneumatici: Il Contatto con la Strada

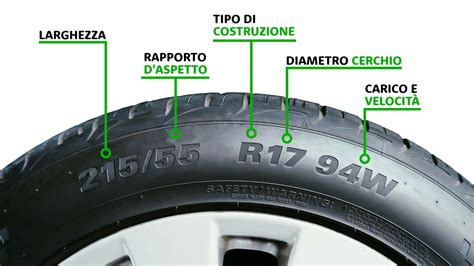

Anche le ruote sono importanti per lo sterzo. I pneumatici, in particolare, devono essere spesso controllati e non devono essere troppo usurati perché altrimenti il veicolo perde di aderenza, può slittare, c’è un rischio più elevato di acquaplaning e la frenata è meno efficace. Non devono essere troppo gonfi o troppo sgonfi: ciò si vede se si consumano rispettivamente più al centro oppure più ai lati; quando sono troppo gonfi, aumenta il fenomeno dell’acquaplaning. Inoltre quelli dello stesso asse devono essere gonfiati allo stesso modo (stessa pressione), altrimenti lo sterzo può vibrare, il veicolo in curva e in frenata sbanda o slitta, e durante la marcia tira di più dalla parte del veicolo a minor pressione (più sgonfio) perché fa più attrito. L'interazione tra pneumatici e superficie stradale è cruciale per la direzionalità e la stabilità.

Sospensioni e Ammortizzatori: Stabilità e Comfort

Le sospensioni sono molle elastiche poste tra telaio e ruote che servono ad ammortizzare le asperità del suolo. Gli ammortizzatori, invece, ammortizzano le oscillazioni delle molle di sospensione. Se sono scarichi comportano anomalie in frenata (il veicolo si ‘butta’ eccessivamente in avanti) e in curva (il veicolo sbanda troppo ai lati). Possono anche creare un'usura non uniforme dei pneumatici e perfino causare la rottura delle molle delle sospensioni. Questi componenti assicurano che le ruote rimangano a contatto con il suolo, mantenendo la traiettoria desiderata e riducendo le sollecitazioni sullo sterzo.

Freni: Controllo e Stabilità in Decelerazione

I freni sono altrettanto vitali. Quando sono squilibrati, può accadere che si blocchino solo le ruote di un lato; il veicolo sbanda dalla parte della ruota che si blocca per prima; alcuni pneumatici presenteranno un’usura maggiore degli altri. La squilibratura può essere causata da bolle d’aria, da diversa pressione dei pneumatici dello stesso asse, dal tamburo ovalizzato (dovrebbe essere tondo), dai ferodi (elementi di attrito) troppo consumati o bagnati d’acqua, da consumo irregolare di tamburi o dischi, da eccessivo riscaldamento delle guarnizioni frenanti, dal blocco del pistoncino che si trova dentro il cilindretto (essendo bloccato non trasmette l’olio alla giusta pressione, e i freni non frenano bene), dalla rottura di una tubazione, o da carico mal ripartito o eccessivo. La corretta funzionalità dei freni è intrinsecamente legata alla capacità del veicolo di mantenere la sua traiettoria durante la decelerazione, influenzando direttamente il comportamento dello sterzo.

ABS: La Sicurezza della Frenata Controllata

L'ABS (Anti-lock Braking System) è un sistema che impedisce il bloccaggio delle ruote durante la frenatura. Valuta la differenza di velocità di rotazione delle ruote in fase di frenatura, migliorando la stabilità direzionale su fondo stradale con scarsa o diversa aderenza e rendendo anche meno pericolosa la frenata in curva. L'ABS è un alleato fondamentale dello sterzo, permettendo al guidatore di mantenere il controllo direzionale anche in situazioni di frenata di emergenza.

Il Differenziale: Gestire le Velocità delle Ruote

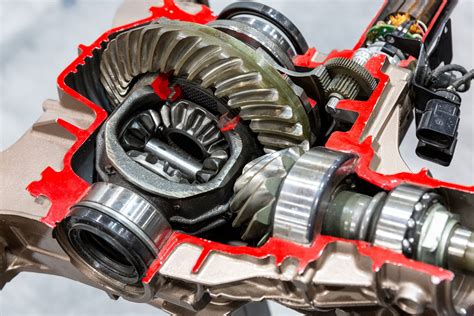

Un altro elemento meccanico cruciale per la gestione delle dinamiche di sterzata, sebbene non direttamente parte del sistema di sterzo in sé, è il differenziale. Questo tipico "meccanismo planetario" è fondamentale per la stabilità del veicolo, specialmente in curva. L’albero motore, attraverso la trasmissione, dà la rotazione all’asse primario, e precisamente, attraverso il meccanismo planetario, ai semiassi primari destro e sinistro. Qualunque siano le velocità a cui girano le ruote posteriori, la velocità del meccanismo sarà sempre uguale alla media delle velocità dei semiassi. Ma se i coefficienti di attrito sono diversi, per esempio se da un lato l’auto passa sopra una macchia d’olio o su del ghiaccio, allora la situazione si complica.

Se la ruota trainante posteriore a sinistra finisce sul ghiaccio, mentre a destra il controllo sull’asfalto è alto, e a sinistra, sul ghiaccio, è quasi assente, la ruota di sinistra gira molto più facilmente. Inizia a prendere dalla sua parte tutta la rotazione che il meccanismo spartisce ai due semiassi. Poiché la somma delle velocità, come abbiamo detto, è costante, se un semiasse gira molto velocemente, l’altro non girerà affatto. Questo sembrerebbe dunque un difetto del differenziale, poiché in tali condizioni il veicolo potrebbe perdere trazione. Gli ingegneri, infatti, cercano di migliorare il differenziale, conservandone la proprietà di base, che è quella del controllo ottimale nelle curve, e diminuendone gli effetti spiacevoli, come non permettere di girare a un asse quando la differenza delle velocità è elevata. Ciò si ottiene con differenziali a slittamento limitato o con sistemi di gestione elettronica della trazione, che lavorano in concerto con i sensori di sterzo e altri dati del veicolo per mantenere la stabilità e la direzionalità.

Diagnosi e Futuro dei Sensori di Sterzo

Come tutti i componenti elettronici, anche i sensori di coppia dello sterzo e di angolo di sterzata possono essere soggetti a usura, malfunzionamenti o errori di calibrazione. La diagnosi di questi sensori avviene tramite strumenti diagnostici che leggono i codici di errore memorizzati nelle centraline. La manutenzione preventiva e la tempestiva diagnosi sono cruciali per garantire l'orogonalità e l'affidabilità del sistema di sterzo.

L’evoluzione dei sensori di sterzo è strettamente legata allo sviluppo della guida autonoma e dei sistemi steer-by-wire. In questi scenari, il collegamento meccanico tradizionale tra volante e ruote potrebbe essere eliminato, affidando completamente il controllo dello sterzo a sistemi elettronici. I sensori del futuro saranno sempre più precisi, compatti e integrati, capaci di fornire dati in tempo reale con un livello di sicurezza elevatissimo. Questo apre la strada a veicoli con prestazioni di sterzo ancora più avanzate e personalizzabili, dove l'interazione tra uomo e macchina raggiungerà nuovi livelli di sofisticazione. L'orogonalità dello sterzo, intesa come la capacità del sistema di mantenere una risposta precisa e prevedibile, diventerà ancora più centrale in un futuro dove l'autonomia del veicolo sarà sempre maggiore.
