Oscilloscopio Automotive: Guida Completa alla Scelta

L'evoluzione della tecnica automobilistica ha trasformato radicalmente il panorama della diagnostica veicolare. Negli ultimi anni, la comprensione e la verifica del corretto funzionamento dei complessi sistemi tecnologici dei veicoli sono diventate intrinsecamente legate allo studio e all'applicazione dei concetti di elettricità, elettronica ed elettrotecnica. In questo contesto, l'interpretazione e la comprensione di un guasto difficilmente possono prescindere dalla conoscenza, anche basilare, della strumentazione elettrica.

Un oscilloscopio, insieme a un multimetro, è diventato uno strumento indispensabile in ogni officina "meccatronica" moderna. Mentre l'utilizzo di un multimetro è ampiamente riconosciuto come fondamentale, in questa trattazione ci concentreremo sulle caratteristiche essenziali da considerare nella scelta di un oscilloscopio specifico per il settore automotive. È importante notare che, sebbene esista una vasta gamma di strumenti integrati nell'autodiagnosi (su palmare, tablet, in valigetta, con interfaccia esterna e PC portatile), i parametri fondamentali relativi alle prestazioni e alle impostazioni dell'oscilloscopio rimangono pressoché gli stessi. La variazione di uno qualsiasi di questi parametri può influenzare, anche in modo considerevole, il prezzo dello strumento.

Parametri Fondamentali per la Scelta di un Oscilloscopio Automotive

La scelta di un oscilloscopio richiede una valutazione attenta di diverse caratteristiche tecniche che ne determinano l'efficacia e l'applicabilità in un ambiente di officina. Analizziamo i requisiti di base che devi assolutamente tenere in considerazione prima di procedere con l'acquisto.

1. Numero di Canali dell'Oscilloscopio

Il numero di canali rappresenta il numero di sonde che è possibile collegare allo strumento. Poiché ogni sonda può effettuare una e una sola misura elettrica, un maggior numero di canali consente di operare più misurazioni contemporaneamente. Questo è di cruciale importanza per l'analisi comparativa di diversi segnali.

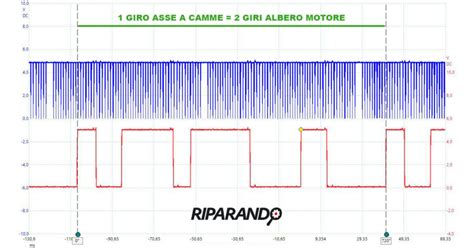

Esempio Pratico con Due Canali:Con un singolo canale, è possibile prelevare il segnale del sensore di giri motore. Tuttavia, con due canali, si può prelevare contemporaneamente anche il segnale del sensore di fase. Questo permette di valutare non solo le caratteristiche individuali di ciascun segnale, ma anche la corretta fasatura della distribuzione, un aspetto vitale per il corretto funzionamento del motore.

Oscilloscopio a 2 o 4 Canali: Quale Scegliere?La decisione tra un oscilloscopio a due o quattro canali dipende da diversi fattori, inclusa la propria confidenza con lo strumento e il desiderio di apprendimento, oltre alla differenza di prezzo. Sebbene con un oscilloscopio a due canali si possa già operare in modo completo ed esaustivo per molte applicazioni diagnostiche, un quattro canali offre maggiore versatilità per analisi più complesse che richiedono la contemporanea osservazione di più segnali interconnessi. È consigliabile valutare attentamente le proprie esigenze attuali e future prima di prendere una decisione.

2. Impedenza d'Ingresso

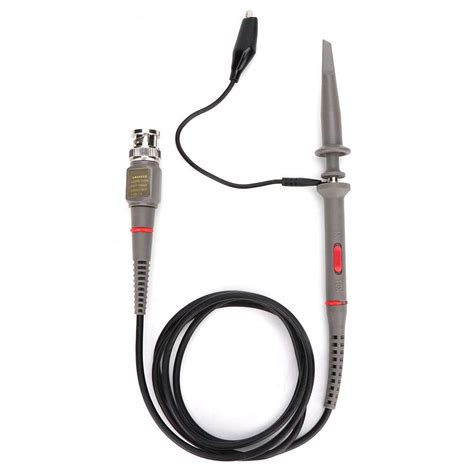

L'impedenza d'ingresso è un parametro fondamentale da valutare prima dell'acquisto di un oscilloscopio. Essa rappresenta la resistenza che lo strumento, o la sonda, offre ai suoi capi. Un'impedenza d'ingresso più alta riduce la possibilità di pericolosi cortocircuiti e minimizza l'alterazione del segnale misurato.

È importante tenere presente che l'impedenza d'ingresso può variare sensibilmente al variare della frequenza delle tensioni misurate. Per le applicazioni d'officina, valori tipici dell'impedenza d'ingresso sono di 1MΩ (un milione di ohm). Questo valore è generalmente sufficiente per la maggior parte delle misurazioni automotive, garantendo la protezione dello strumento e l'accuratezza della rilevazione del segnale.

3. Valore del Fondo Scala (Tensione Massima Supportata)

Il valore del fondo scala, ovvero la massima tensione che l'oscilloscopio è in grado di sopportare senza rischi, è un requisito d'obbligo da analizzare. Questo parametro determina la gamma di tensioni che lo strumento può misurare in sicurezza.

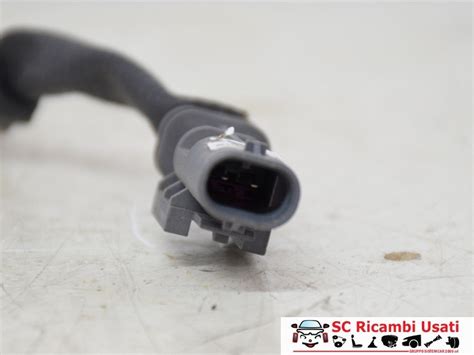

Valori tipici degli oscilloscopi automotive sono di 50V o 100V. Ad esempio, con un oscilloscopio con fondo scala di 50V, è possibile prelevare tranquillamente i comandi di un iniettore common rail elettromagnetico, le cui tensioni raggiungono circa 50V. Tuttavia, lo stesso strumento non sarebbe adatto per prelevare il comando di un iniettore common rail di tipo piezoelettrico, che può raggiungere tensioni di circa 120V. È quindi cruciale scegliere un oscilloscopio con un fondo scala adeguato alle tensioni che si prevedono di misurare nei veicoli moderni.

4. Risoluzione

La risoluzione è l'ultimo parametro chiave da considerare, e indica il valore più piccolo che l'oscilloscopio è in grado di rilevare. Essa influisce sulla capacità dello strumento di visualizzare dettagli fini nelle forme d'onda.

Per chiarire, se l'obiettivo è misurare forme d'onda che operano con tempi dell'ordine dei millisecondi (millesimi di secondo), un oscilloscopio con risoluzione dell'ordine dei millisecondi sarà sufficiente. Tuttavia, se si desidera prelevare il segnale dei pacchetti di comunicazione CAN, dove la velocità dei dati è molto più elevata, è più indicato considerare risoluzioni dell'ordine dei microsecondi (milionesimi di secondo) o addirittura dei nanosecondi (miliardesimi di secondo). Una risoluzione più elevata permette di catturare e visualizzare segnali più veloci e complessi con maggiore precisione.

Ulteriori Considerazioni per la Scelta

Oltre ai quattro parametri fondamentali, la scelta di un oscilloscopio può essere influenzata da altre caratteristiche e dalle specifiche esigenze dell'utilizzatore.

Banda Passante (Bandwidth)

La banda passante di un oscilloscopio indica la massima frequenza che lo strumento può misurare con precisione. Un oscilloscopio con una banda passante insufficiente non sarà in grado di visualizzare accuratamente i segnali ad alta frequenza, attenuandoli o distorcendoli. Per applicazioni automotive che coinvolgono segnali veloci, come quelli dei bus di comunicazione CAN o le forme d'onda di alcuni sensori, una banda passante di almeno 70 MHz è spesso consigliata, ma per analisi più avanzate o per il futuro, valori superiori (fino a 300 MHz o più) possono essere vantaggiosi.

Frequenza di Campionamento (Sample Rate)

La frequenza di campionamento, misurata in GSa/s (Giga campioni al secondo), determina quante volte al secondo l'oscilloscopio acquisisce un punto dati dal segnale in ingresso. Una frequenza di campionamento più alta consente di catturare più punti per unità di tempo, offrendo una rappresentazione più fedele della forma d'onda, specialmente per segnali veloci o impulsi stretti. Per esempio, un valore di 1 GSa/s o 2 GSa/s indica una buona capacità di acquisizione per la maggior parte delle applicazioni automotive.

Profondità di Memoria (Memory Depth)

La profondità di memoria, espressa in punti (Mpts - Mega punti), indica quanti campioni l'oscilloscopio può memorizzare per ogni acquisizione. Una maggiore profondità di memoria è cruciale quando si desidera catturare segnali che si estendono su periodi di tempo più lunghi mantenendo una risoluzione elevata. Questo è particolarmente utile per analizzare eventi rari o per osservare il comportamento di un segnale su un lungo intervallo temporale senza sacrificare i dettagli. Valori che vanno da 14 Mpts a 50 Mpts o più offrono una notevole flessibilità.

Bit di Risoluzione Verticale

Il numero di bit di risoluzione verticale (ad esempio, 8 bit o 12 bit) si riferisce al numero di livelli discreti che l'oscilloscopio può utilizzare per rappresentare la tensione di un segnale. Un maggior numero di bit si traduce in una maggiore precisione nella misurazione dell'ampiezza del segnale, permettendo di distinguere differenze di tensione più piccole. Un oscilloscopio a 12 bit, ad esempio, offre una fedeltà maggiore rispetto a uno a 8 bit, il che può essere utile per l'analisi di segnali con variazioni di tensione sottili.

Tipologia di Oscilloscopio: Da Banco vs. Portatile/Pico-oscilloscopio

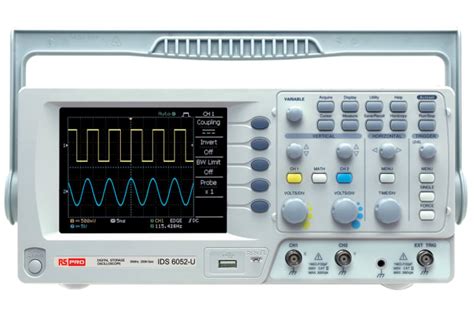

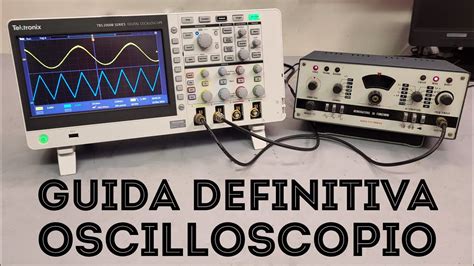

Sul mercato esistono diverse tipologie di oscilloscopi. I "tradizionali" oscilloscopi da banco, spesso dotati di "manopole" per il controllo diretto, sono apprezzati per la loro robustezza e la facilità d'uso per chi è abituato a questo tipo di interfaccia. Questi sono spesso la scelta preferita per un uso stazionario o per imparare a maneggiare lo strumento.

D'altra parte, gli oscilloscopi automotive moderni, come i picoscopi o quelli basati su tablet/PC, offrono una maggiore portabilità e integrazione con software diagnostici avanzati. Sebbene questi ultimi possano non avere le classiche "manopole", la loro interfaccia utente è spesso intuitiva e ottimizzata per l'ambiente automotive. Il problema risiede nel fatto che oscilloscopi automotive che si adattino anche nell'uso al banco sono rari, e quelli portatili o picoscopi collegabili a PC sono predominanti per la loro praticità. Quindi, per un hobbista che desidera un oscilloscopio da banco per la propria passione (anche se per piccoli lavoretti utilizza già un Adalm 2000), e poi in seguito uno migliore di quello portatile che già possiede per lavoro, la scelta può essere duplice.

Opzioni Aggiuntive e Funzionalità Specifiche

Alcuni produttori, come Rigol, offrono oscilloscopi con opzioni a pagamento che possono espandere le funzionalità dello strumento. È importante comprendere il modello di prezzo e se queste opzioni sono necessarie per le proprie applicazioni. Altri marchi, come Siglent, sono anch'essi molto apprezzati e offrono un buon rapporto qualità-prezzo.

Considerazioni sul Prezzo:Come accennato, la variazione di qualunque dei parametri analizzati è suscettibile di far variare, anche in maniera considerevole, il prezzo dello strumento. È possibile trovare oscilloscopi di qualità nella fascia di prezzo di 400-450 euro, ma è fondamentale bilanciare le proprie esigenze con il budget disponibile.

Applicazioni Specifiche nell'Automotive e Oltre

Un oscilloscopio versatile può essere utilizzato per una vasta gamma di applicazioni, non solo in ambito automotive ma anche in elettronica amatoriale e professionale.

Applicazioni Automotive:

• Controllo Segnali Sensori: Analisi dei segnali provenienti da sensori induttivi e ad effetto Hall, sensori di ossigeno, sensori di pressione, ecc.
• Controllo Linee di Comunicazione: Diagnostica delle linee di comunicazione digitali come LIN bus e CAN bus, per identificare errori di trasmissione o problemi di integrità del segnale.
• Controllo Generatori in Corrente Alternata: Verifica del funzionamento di alternatori e altri generatori.

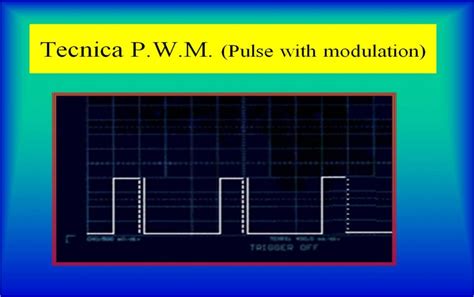

• Controllo Segnali PWM (Pulse Width Modulation): Analisi dei segnali PWM utilizzati nelle ECU (Engine Control Unit) per il controllo di attuatori come iniettori (elettromagnetici o piezoelettrici), valvole EGR, farfalle motorizzate.
• Controllo Clock: Verifica della temporizzazione e della frequenza di segnali di clock in circuiti elettronici.

Applicazioni Amatoriali e al Banco:Un oscilloscopio scelto anche per l'uso al banco può essere impiegato per imparare a usarlo, per il controllo di piccoli circuiti amatoriali e per lo sviluppo di progetti elettronici.

Le indicazioni funzionali di base menzionate sono utili per individuare i migliori prodotti attualmente offerti sul mercato. Ovviamente, qualora vi fossero esigenze diverse e più specifiche, occorrerà valutare altri fattori non contemplati in questa sede. La conoscenza perfetta delle caratteristiche della strumentazione è di fondamentale importanza per il tuo lavoro, permettendoti di sfruttare al meglio le potenzialità dell'oscilloscopio e di affrontare la diagnostica automotive con maggiore competenza ed efficacia.
