Il Mitsubishi Pajero, con la sua rinomata robustezza e capacità off-road, è un veicolo apprezzato da molti appassionati. Tuttavia, come ogni meccanica complessa, può presentare problematiche che richiedono una comprensione approfondita dei suoi componenti. Uno degli aspetti cruciali per il corretto funzionamento del motore diesel, in particolare del 4M41 presente nel Pajero 3.2 DID, riguarda il sistema di iniezione, e in primis, gli iniettori. La pressione di apertura degli iniettori gioca un ruolo fondamentale nell'efficienza della combustione, nei consumi e nelle prestazioni generali del motore. Questo articolo si propone di fornire informazioni dettagliate sulla pressione di apertura degli iniettori, sui possibili malfunzionamenti correlati e sulle strategie di diagnosi, basandosi su dati tecnici e sull'esperienza di appassionati.
Comprendere la Pressione degli Iniettori nel Motore 4M41

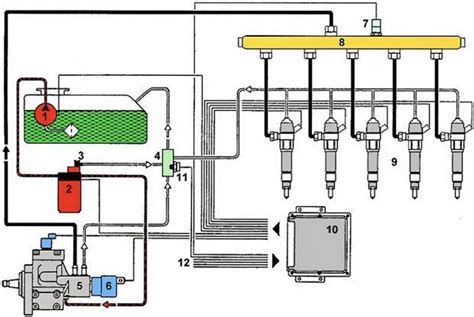

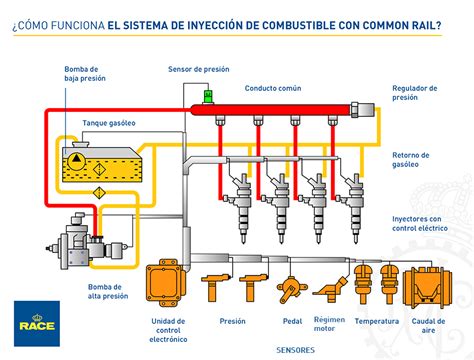

Il motore 4M41, un propulsore turbodiesel a iniezione diretta common rail, richiede pressioni di iniezione precise per garantire una nebulizzazione ottimale del carburante e una combustione efficiente. Le specifiche tecniche per questo motore indicano intervalli di pressione che possono inizialmente generare confusione, ma che sono essenziali per una corretta interpretazione.
Secondo i manuali di istruzioni per il motore 4M41, si trovano indicazioni relative a due differenti valori di pressione di prima apertura degli iniettori. Il primo intervallo specificato è di 17.60 - 18.58 MPa. Questo valore si traduce in circa 170 - 185.8 bar o, in un'altra unità di misura comunemente utilizzata, 173 - 183 atmosfere. Successivamente, viene indicata una seconda misura di pressione di 22.6 - 23.6 MPa, che corrisponde approssimativamente a 226 - 236 bar o 223 - 232 atmosfere.
È fondamentale comprendere che questi valori non si riferiscono a una singola pressione di funzionamento, ma piuttosto a differenti soglie o fasi operative del sistema di iniezione. La pressione di "prima apertura" è il valore minimo al quale l'ago dell'iniettore inizia a sollevarsi, consentendo il passaggio di una piccola quantità di carburante. Questa fase è cruciale per avviare la combustione in modo controllato. La seconda indicazione di pressione potrebbe riferirsi a una fase di iniezione successiva, o a un valore di pressione di controllo del sistema che assicura un'iniezione completa e potente del carburante.
Pertanto, la risposta alla domanda se gli iniettori lavorano a pressioni comprese tra 170 e 240 atmosfere è affermativa, ma è necessario contestualizzare questi valori. Le pressioni di prima apertura si collocano nella parte inferiore di questo intervallo, mentre le pressioni operative massime del sistema common rail possono raggiungere e superare i 2000 bar (200 MPa), ben oltre i 240 atmosfere menzionati, per garantire la massima efficienza.
Sintomi di Malfunzionamento degli Iniettori e Possibili Cause
Un malfunzionamento degli iniettori può manifestarsi in diversi modi, compromettendo seriamente le prestazioni del veicolo e aumentando i consumi. I sintomi descritti da un appassionato di Pajero - spia dell'allarme motore accesa, minimo instabile a circa 1000 giri, e un'accelerazione che inizialmente è limitata per poi aumentare bruscamente a 2000 giri con emissione di fumo nero denso - sono indicativi di problemi legati all'iniezione.
- Spia Allarme Motore Accesa: Questo è un segnale generico che indica un'anomalia rilevata dalla centralina motore (ECU). La causa può essere varia, ma spesso è correlata a problemi di combustione o di sensori legati al sistema di iniezione.
- Minimo Instabile (circa 1000 giri): Un minimo elevato e instabile può suggerire che il motore sta tentando di compensare un'iniezione insufficiente o irregolare. Gli iniettori potrebbero non nebulizzare correttamente il carburante, oppure la quantità iniettata potrebbe essere errata.
- Accelerazione Limitata e Aumento Brusco dei Giri con Fumo Nero: Questo sintomo è particolarmente significativo. La limitazione iniziale dell'accelerazione indica che il motore non riceve la giusta quantità di carburante o che la combustione non è ottimale. Il fumo nero denso è un chiaro segnale di una combustione incompleta, dovuta a un eccesso di carburante non bruciato o a una scarsa miscelazione aria-carburante. Un iniettore che non spruzza correttamente, che "gocciola" o che inietta una quantità eccessiva di carburante può causare questo fenomeno.
Le cause di questi malfunzionamenti possono essere molteplici:
- Usura degli Iniettori: Con il tempo e l'utilizzo, gli ugelli degli iniettori possono usurarsi, alterando il pattern di spruzzatura e la quantità di carburante iniettato.
- Ostruzione degli Iniettori: Depositi di carbonio o impurità nel gasolio possono ostruire i piccoli fori degli ugelli, riducendo il flusso di carburante o modificando la nebulizzazione.
- Problemi Elettronici: L'iniettore è controllato elettronicamente dalla ECU. Un malfunzionamento del solenoide dell'iniettore o dei cablaggi può portare a un'iniezione errata.
- Pressione del Carburante Insufficiente: Se la pompa del carburante o il regolatore di pressione non funzionano correttamente, la pressione nel sistema common rail potrebbe essere troppo bassa, influenzando l'apertura e il funzionamento degli iniettori.
- Problemi alla Centralina Motore (ECU): Raramente, la ECU stessa potrebbe avere un difetto che causa un errato comando agli iniettori.
Diagnosi e Test degli Iniettori
La diagnosi di un problema agli iniettori richiede un approccio metodico. L'appassionato che ha costruito un "semplice testerino con pistoncino, serbatoio per il gasolio e tubetto di raccordo all'iniettore" ha intrapreso un percorso di diagnosi fai-da-te che, sebbene rudimentale, può fornire indicazioni preliminari.
Questo tipo di tester solitamente funziona generando pressione manualmente e osservando il comportamento dell'iniettore. Permette di verificare se l'iniettore si apre alla pressione desiderata e se la nebulizzazione è corretta. Tuttavia, per ottenere misurazioni precise della pressione di apertura e della qualità dello spruzzo, sono necessari strumenti specifici.
I metodi di diagnosi più efficaci includono:
- Test di Ritorno (Leak-off Test): Questo test misura la quantità di carburante che ritorna al serbatoio attraverso i tubi di bypass degli iniettori. Un ritorno eccessivo da parte di un iniettore indica che questo sta perdendo carburante internamente, un segno di usura o danneggiamento.
- Test di Pressione e Flusso: Utilizzando uno strumento collegato al rail common rail, è possibile monitorare la pressione del carburante in tempo reale durante il funzionamento del motore. Si può anche verificare la quantità di carburante iniettata da ciascun iniettore.
- Analisi dei Codici di Errore (DTC): La lettura dei codici di errore memorizzati nella ECU può fornire indicazioni precise sul componente o sul circuito che presenta un problema.
- Ispezione Visiva: Verificare la presenza di perdite esterne sugli iniettori o sui tubi di alimentazione.
Per effettuare una diagnosi accurata, è spesso consigliabile rivolgersi a un'officina specializzata dotata di attrezzature diagnostiche adeguate e di personale qualificato. Tuttavia, la comprensione dei principi di funzionamento e dei sintomi può aiutare l'appassionato a comunicare in modo più efficace con il meccanico e a comprendere le procedure di riparazione.
Altre Possibili Cause di Eccessivi Consumi e Malfunzionamenti
Sebbene gli iniettori siano un sospettato primario nei casi di fumo nero e consumi elevati, è importante considerare anche altre possibili cause che possono manifestarsi con sintomi simili o contribuire al problema generale. L'esperienza di "pilota74" che menziona la pulizia del corpo farfallato e i consumi eccessivi, e il riferimento alla valvola EGR, aprono altre piste diagnostiche.
- Corpo Farfallato Sporco: La pulizia del corpo farfallato è una procedura comune. Se questo componente è sporco, può limitare il flusso d'aria al motore, specialmente ai bassi regimi, causando una combustione inefficiente e un aumento dei consumi. Tuttavia, se il problema persiste dopo la pulizia, le cause vanno ricercate altrove.
- Valvola EGR (Exhaust Gas Recirculation): La valvola EGR ha il compito di reintrodurre una piccola quantità di gas di scarico nel collettore di aspirazione per abbassare le temperature di combustione e ridurre le emissioni di ossidi di azoto (NOx). Tuttavia, se la valvola EGR rimane bloccata aperta, può causare un eccesso di gas di scarico nella miscela aria-carburante, portando a una combustione incompleta, perdita di potenza, minimo irregolare e fumo nero. La modifica di "tappare la valvola EGR" (bloccandola in posizione chiusa) è una pratica a volte adottata dagli appassionati per eliminare questi problemi, ma può avere implicazioni sulle emissioni e sulla legalità del veicolo.
- Sensore MAF (Mass Air Flow): Questo sensore misura la quantità di aria che entra nel motore. Se è sporco o difettoso, invia dati errati alla ECU, compromettendo il calcolo della quantità di carburante da iniettare e portando a consumi elevati e prestazioni scadenti.
- Turbocompressore: Problemi al turbo, come perdite di pressione o malfunzionamento della wastegate, possono influenzare la quantità di aria disponibile per la combustione, causando fumo nero e perdita di potenza.
- Sistema di Alimentazione Aria: Perdite nei tubi di aspirazione o nel sistema intercooler possono ridurre la pressione di sovralimentazione, compromettendo la combustione.
- Filtro Antiparticolato (DPF): Se il veicolo è equipaggiato con un DPF, un filtro intasato può causare un aumento della contropressione allo scarico, riducendo le prestazioni e aumentando i consumi.
- Assetto e Pneumatici: L'appassionato menziona l'installazione di un kit di rialzo completo di ammortizzatori e molle, distanziali da 3 cm, cerchi scampanati e gomme artigliate. Sebbene queste modifiche siano volte a migliorare le capacità off-road, pneumatici più grandi e con un battistrada più aggressivo, o un assetto non perfettamente allineato, possono aumentare la resistenza al rotolamento e, di conseguenza, i consumi di carburante. È importante che queste modifiche siano state eseguite a regola d'arte e che l'allineamento delle ruote sia corretto.
A RIPARARE MALE UN AUTO SI SPENDE IL DOPPIO ! SI PUÒ CONTROLLARE LO STATO DEGLI INIETTORI P0087
Conclusioni Preliminari e Approccio alla Risoluzione
Affrontare problemi di malfunzionamento del motore, specialmente su veicoli come il Pajero che sono spesso soggetti a utilizzi gravosi e modifiche, richiede pazienza e un approccio sistematico. La comprensione delle specifiche tecniche, come le pressioni di apertura degli iniettori, è il primo passo.
Per il problema specifico descritto (spia motore, minimo alto, accelerazione a scatti con fumo nero), l'attenzione dovrebbe concentrarsi innanzitutto sugli iniettori, verificando la loro pressione di apertura e la qualità dello spruzzo. Contestualmente, è prudente esaminare il corretto funzionamento della valvola EGR e del sistema di alimentazione aria.
La costruzione di un tester per iniettori è un'iniziativa lodevole per un appassionato, ma per una diagnosi definitiva e per garantire la corretta riparazione, l'intervento di professionisti con attrezzature specifiche rimane spesso insostituibile. L'obiettivo è sempre quello di ripristinare l'efficienza del motore, ottimizzare i consumi e garantire la longevità del veicolo, tenendo conto sia delle specifiche tecniche di fabbrica sia delle modifiche apportate.
