Volkswagen Passat B6: Una Guida Completa ai Fusibili e al Sistema Elettrico

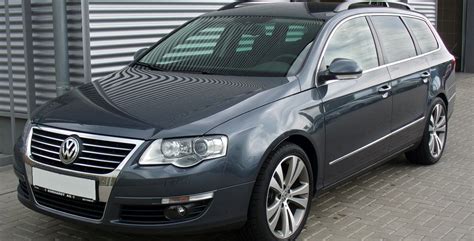

La Volkswagen Passat B6, sesta generazione della rinomata gamma Passat, è stata prodotta dal 2005 al 2010. Quest'auto familiare, disponibile sia in versione berlina che station wagon, si distingueva per un design del motore anteriore e la possibilità di scegliere tra propulsori a benzina o diesel. Un modello derivato, la Passat CC, una coupé a 4 porte, è stata prodotta separatamente dal 2008 al 2015. Questa vettura, conosciuta anche come "l'auto del popolo" per il significato del nome Volkswagen, ha sempre mirato a combinare estetica accattivante e prestazioni solide, con un'attenzione particolare al comfort degli utenti e a un'esperienza di guida fluida per le corse di tutti i giorni.

Questo articolo fornisce una descrizione dettagliata dei blocchi fusibili e relè della Volkswagen Passat B6 (e della Passat CC, dove applicabile), completa di diagrammi e fotografie, per aiutare i proprietari a comprendere meglio il sistema elettrico del veicolo.

Il Sistema Elettrico e la Sua Importanza

Il sistema elettrico di un'automobile è un complesso intreccio di cablaggi, sensori, attuatori e unità di controllo, tutti protetti da fusibili e gestiti da relè. Questi componenti sono essenziali per il corretto funzionamento di ogni elemento elettronico del veicolo, dalla semplice accensione delle luci al complesso sistema di gestione del motore. Comprendere la posizione e la funzione dei fusibili e dei relè è fondamentale per la manutenzione e la risoluzione dei problemi, specialmente quando si verificano malfunzionamenti di componenti elettrici.

Localizzazione dei Blocchi Fusibili e Relè

Nella Volkswagen Passat B6, i fusibili e i relè sono strategicamente posizionati in diversi blocchi all'interno del veicolo. I principali si trovano nel vano motore e all'interno dell'abitacolo. Ogni blocco è progettato per proteggere specifici circuiti e sistemi, garantendo che un eventuale sovraccarico o cortocircuito non comprometta l'intero impianto elettrico del veicolo.

Blocco Fusibili nel Vano Motore (E-Box)

Il blocco fusibili principale nel vano motore, spesso denominato "E-Box", è situato sul lato sinistro. Questo blocco può presentarsi in due configurazioni principali: "E-Box High" e "E-Box Low", a seconda delle specifiche e dell'anno di produzione del veicolo.

Assegnazione dei Fusibili sul Pannello A (E-Box High)

Questo pannello è comune sui modelli Passat B6 fino ad aprile 2006 (specifiche 4) e presenta le seguenti assegnazioni:

• No. 1 (150A / 180A): Generatore (180A solo per modelli con generatore da 180A, installato nel cablaggio del generatore).
• No. 2 (80A): Motore del servosterzo elettromeccanico.
• No. 3 (80A / 50A): Modulo di controllo della ventola del refrigerante (50A da novembre 2005).
• No. 4 (100A / 80A / 60A):
  • Fino ad aprile 2006 (100A): Interruttore automatico regolazione sedile conducente 1, Interruttore automatico regolazione sedile passeggero anteriore 1, Portafusibili sinistro, Portafusibili destro.
  • Da maggio 2006 (80A): Portafusibili sinistro, Portafusibili destro.
  • Da maggio 2008 (60A): Portafusibili destro.
• No. 5 (80A):
  • Fino ad aprile 2008 (80A): Portafusibili destro.
  • Da maggio 2008 (80A): Interruttore automatico regolazione sedile conducente, Interruttore automatico regolazione sedile passeggero anteriore.
• No. 6 (100A / 80A):
  • Fino ad aprile 2006 (100A): Portafusibili sinistro, Pannello fusibili destro.
  • Da maggio 2006 (80A): Portafusibili sinistro.
• No. 7 (40A): Modulo di controllo ABS.

Assegnazione dei Fusibili sul Pannello A (E-Box Low)

Questa configurazione è presente in alcuni modelli Passat B6 e presenta lievi variazioni:

• No. 1 (150A / 180A): Generatore (180A solo per modelli con generatore da 180A, installato nel cablaggio del generatore).
• No. 2 (80A): Motore del servosterzo elettromeccanico.
• No. 3 (80A / 50A): Modulo di controllo della ventola del refrigerante (50A da novembre 2005).
• No. 4 (60A):
  • Fino ad aprile 2006 (60A): Interruttore automatico regolazione sedile conducente 1, Interruttore automatico regolazione sedile passeggero anteriore 1, Portafusibili sinistro, Portafusibili destro.
  • Fino ad aprile 2008 (60A): Portafusibili sinistro, Portafusibili destro.
• No. 5 (80A / 60A):
  • Fino ad aprile 2008 (80A): Portafusibili destro.
  • Da maggio 2008 (60A): Interruttore automatico regolazione sedile conducente, Interruttore automatico regolazione sedile passeggero anteriore, Portafusibili destro.
• No. 6 (100A / 80A):
  • Fino ad aprile 2006 (100A): Portafusibili sinistro, Pannello fusibili destro.
  • Da maggio 2006 (80A): Portafusibili sinistro.
• No. 7 (60A / 100A): Cavo di carica batteria ausiliaria, Resistenza riscaldante ausiliaria, Relè ad alta potenza termica.
• No. 8 (40A): Modulo di controllo ABS.

Pannello Fusibili B (E-box) - Vano Motore Lato Sinistro (fino ad aprile 2005, non su AXX, AXZ, BLV, BPY, BWA)

Anche se le descrizioni specifiche per i numeri di fusibili non sono state fornite per questo pannello, è importante sapere che esiste e che potrebbe contenere fusibili per sistemi ausiliari o specifici del motore a seconda della configurazione. È fondamentale consultare il manuale del proprietario o uno schema elettrico dettagliato per le esatte assegnazioni in questi casi.

Blocco Fusibili nell'Abitacolo

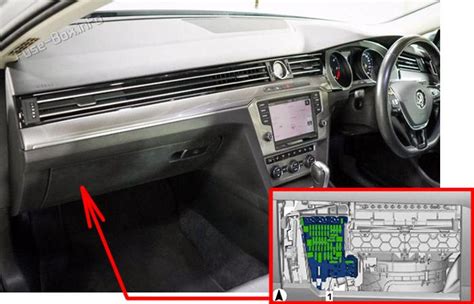

All'interno dell'abitacolo, un altro blocco fusibili è tipicamente situato sul lato conducente, spesso accessibile rimuovendo un pannello laterale o uno sportello. Questo blocco protegge la maggior parte dei sistemi interni e delle funzioni comfort del veicolo.

Tra i fusibili più comuni e le loro funzioni in questo blocco, troviamo:

• No. 1 (7.5A): Unità di controllo del sistema multimediale.
• No. 2 (30A): Centralina ABS.
• No. 3 (20A): Segnale acustico, Centralina di controllo della rete di bordo.
• No. 4 (20A / 25A):
  • 20A: Centralina di controllo per il sistema comfort (fino ad aprile 2006).
  • 25A: Centralina di controllo per il sistema di riconoscimento del rimorchio (da maggio 2006).
• No. 5 (5A): Unità di controllo della batteria, Unità di controllo della rete di bordo.
• No. 6 (5A / 15A):
  • 5A: Unità di controllo del cambio automatico.
  • 15A: Unità meccatronica DSG.
• No. 7 (15A / 30A):
  • 15A: Unità di controllo con display per sistema di navigazione TV e radio, Unità principale, Unità di controllo con display per sistema di navigazione radio.
  • 30A: Stabilizzatore di tensione.
• No. 8 (30A): Unità meccatronica DSG.
• No. 9 (5A): Unità di controllo del piantone dello sterzo.
• No. 10 (20A): Relè pompa carburante (solo motori diesel), Centralina candelette, Bobine di accensione con stadio di uscita (cilindri 1 - 4).
• No. 11 (5A): Centralina nel quadro strumenti (solo veicoli con sistema Start-Stop).
• No. 12 (5A): Unità di controllo per dispositivi elettronici che controllano un telefono cellulare, un’antenna, un sintonizzatore TV, un satellite digitale.
• No. 13 (10A): Relè di potenza Motronic, Relè di potenza cl.

È importante notare che il fusibile numero 41, con un amperaggio di 20A, è specificamente responsabile dell’accendisigari nella Passat B6. Questa è una informazione utile per chi dovesse riscontrare problemi con questa funzione.

Relè e il Loro Ruolo

I relè sono interruttori elettromagnetici che permettono a un piccolo segnale elettrico di controllare un circuito di potenza maggiore. Nella Passat B6, i relè sono fondamentali per il funzionamento di numerosi sistemi. Un ulteriore supporto relè è collegato all’unità di controllo della rete di bordo, indicando la complessità del sistema elettrico.

Di seguito, alcune delle funzioni controllate dai relè menzionati:

• 1 Relè di alimentazione tensione terminale 15 (460): Questo relè è responsabile dell'alimentazione di tensione ai circuiti che si attivano con l'accensione del veicolo (terminale 15).
• 2, 3 (Gratuito): Queste posizioni sono indicate come libere, suggerendo possibili future espansioni o configurazioni non standard.
• 4 Relè di alimentazione tensione terminale 30 (449): Questo relè fornisce alimentazione continua (terminale 30), indipendente dall'accensione, a circuiti specifici.
• 5 Relè riscaldamento lunotto posteriore, (53): Controlla il circuito del riscaldamento del lunotto, essenziale per la visibilità in condizioni di freddo o umidità.
• 6 Relè doppio clacson, (449): Gestisce il funzionamento del clacson, spesso con un doppio tono per maggiore efficacia.
• 7 Relè pompa lavatrice doppia n. 1 (404): Controlla una delle pompe per il sistema lavavetri.
• 8 Relè pompa lavatrice doppia n. : Presumibilmente la seconda pompa del sistema lavavetri, complementare alla prima.
• Relè pompa carburante n. C - Fusibile termico n. D - Fusibile termico n. : Questi componenti indicano la protezione e il controllo del sistema di alimentazione del carburante. I fusibili termici offrono una protezione aggiuntiva contro il surriscaldamento.
• A1 - Relè di alimentazione tensione terminale 30: Un altro relè per l'alimentazione continua.

Diagrammi e Riferimenti Utili

Per una corretta identificazione e sostituzione di fusibili e relè, è sempre consigliabile consultare il manuale d'uso e manutenzione specifico del proprio veicolo. I diagrammi forniti in questo articolo sono a scopo informativo generale e possono variare leggermente a seconda dell'anno di produzione, del modello specifico e delle opzioni installate.

Manutenzione e Sostituzione dei Fusibili

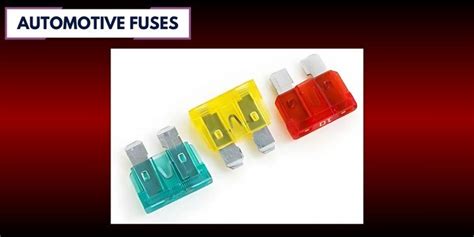

Quando un componente elettrico del veicolo smette di funzionare, il fusibile corrispondente è spesso il primo elemento da controllare. Prima di sostituire un fusibile, è importante spegnere il veicolo e rimuovere la chiave dal quadro. Utilizzare sempre un fusibile del giusto amperaggio per la sostituzione; l'uso di un fusibile con un amperaggio troppo alto può causare danni seri all'impianto elettrico e potenziali incendi, mentre uno con amperaggio troppo basso si brucerebbe immediatamente. I fusibili bruciati presentano un filamento interno interrotto, facilmente visibile attraverso il corpo trasparente del fusibile.

Considerazioni Finali sulla Passat B6

La Volkswagen Passat B6 è stata un modello significativo per l'azienda, combinando comfort e prestazioni in un pacchetto familiare. Anche se la sua produzione è terminata nel 2010, molti esemplari sono ancora in circolazione, testimonianza della loro robustezza e affidabilità. La comprensione del suo sistema elettrico, in particolare la disposizione e la funzione dei fusibili e dei relè, è un aspetto cruciale per i proprietari che desiderano mantenere il proprio veicolo in perfette condizioni operative e affrontare autonomamente piccole problematiche elettriche. Tutte le informazioni e gli schemi forniti su questo sito sono a scopo informativo generale e non sostituiscono il consiglio di un professionista qualificato.
