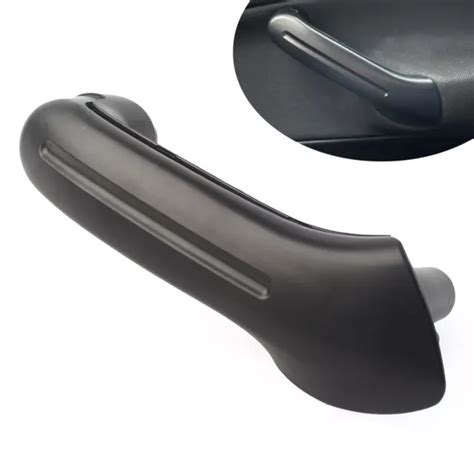

La maniglia del baule è un componente fondamentale per l'accesso al vano di carico di un veicolo, e nel Passat CC non fa eccezione. La sua funzionalità è spesso legata a una scheda elettronica interna che gestisce i segnali di apertura e chiusura. La sostituzione di questa scheda, o dell'intera maniglia, è un'operazione che può rendersi necessaria per diverse ragioni, tra cui usura, danneggiamento o malfunzionamenti elettrici. Comprendere la struttura e la logica di questi sistemi è essenziale per una corretta manutenzione e riparazione.
Comprendere i Sistemi Elettronici del Veicolo
Per affrontare la sostituzione della scheda della maniglia del baule, è utile avere una panoramica dei sistemi elettronici integrati nel veicolo, poiché spesso interagiscono tra loro. La moderna tecnologia automobilistica ha trasformato molti componenti meccanici in sistemi elettronici sofisticati, migliorando la reattività e l'integrazione.
Acceleratore Elettronico (E-Gas)
Nelle vetture moderne, l'acceleratore funziona come un sensore, che rileva direttamente la potenza richiesta dal conducente attraverso la posizione del pedale. Basandosi sul segnale di uscita, l'elettronica del motore regola la valvola a farfalla, la pressione di sovralimentazione e l'accensione. Questo sistema elettronico facilita la gestione elettronica del motore, reagisce rapidamente ed è un requisito tecnico per il programma di controllo elettronico della stabilizzazione. Sebbene non direttamente collegato alla maniglia del baule, dimostra l'ampio utilizzo dell'elettronica per funzioni critiche.
Active Info Display
L'Active Info Display offre dati e informazioni sulla vettura direttamente sulla plancia. Questo schermo ad alta risoluzione sostituisce il tradizionale tachimetro e consente di modificare le indicazioni in base alle esigenze personali, offrendo cinque modalità di visualizzazione diverse. Ad esempio, impostando la modalità Navigazione, tachimetro e contagiri compaiono ai lati, lasciando maggiore spazio alla mappa. Se desiderato, informazioni quali quelle relative alle funzioni di guida, di navigazione e di assistenza possono essere integrate all'interno delle grafiche di tachimetro e contagiri. L'Active Info Display è anche collegato in rete con altri sistemi di assistenza della vettura, permettendo di visualizzare dati del sistema infotainment, come immagini dei contatti telefonici o cover dei CD, direttamente nel campo visivo del conducente. Questo sistema sottolinea l'interconnessione dei vari moduli elettronici nel veicolo.
AdBlue® e Sistemi di Post-Trattamento
Il catalizzatore SCR (Selective Catalytic Reduction, riduzione catalitica selettiva) converte selettivamente l'ossido di azoto (NOx) presente nel gas di scarico in azoto e acqua, evitando la formazione indesiderata di prodotti secondari. Questa conversione avviene utilizzando AdBlue® (ISO 22241-1 / AUS 32), un agente riducente sintetico a base di urea al 32,5%, aggiunto in un serbatoio supplementare. Il dosaggio dipende dal flusso dei gas di scarico; in combinazione con un sensore NOx posizionato dietro il catalizzatore SCR, la centralina di gestione del motore assicura il dosaggio esatto. A seconda della vettura, il cliente deve provvedere anche al rifornimento di AdBlue®, autonomamente oppure a cura dell'officina convenzionata, tra un tagliando e l'altro. Per il rifornimento in autonomia, FindAdBlue.com mette a disposizione un servizio gratuito che aiuta nella ricerca del distributore adatto. Questo sistema, pur non direttamente connesso alla maniglia del baule, evidenzia la complessità e l'integrazione dei sistemi elettronici e fluidici moderni.
Come funziona il sistema AdBlue SCR DEF? Spiegazione del sistema di riduzione selettiva catalitic...
Aerodinamica e Design del Veicolo
L'aerodinamica di una carrozzeria influisce sul consumo di carburante, sulla velocità massima e sulla rumorosità. Le caratteristiche aerodinamiche sono sintetizzate dal coefficiente di resistenza aerodinamica (coefficiente cx) rilevato nella galleria del vento. Il coefficiente cx varia in base a diversi fattori, come la forma della carrozzeria (berlina, station wagon o due volumi). Anche la conformazione del sottoscocca può influire. La resistenza aerodinamica deriva dallo spostamento dell'aria intorno alla vettura e dall'attrito sulla superficie della vettura. La formula per calcolare la resistenza aerodinamica è: resistenza aerodinamica = velocità della vettura al quadrato x superficie frontale x coefficiente cx x ½ densità dell'aria. La conformazione della carrozzeria Volkswagen, tipicamente efficiente in termini di aerodinamica, così come le dimensioni compatte di giunzioni e fessure, limitano la formazione di vortici favorendo una bassa resistenza aerodinamica e quindi consumi vantaggiosi ed emissioni contenute di CO2. Il fattore più importante è tuttavia la velocità della vettura, infatti la resistenza aerodinamica arriva a quadruplicare raddoppiando la velocità. Anche la maniglia del baule, seppur piccola, contribuisce al profilo aerodinamico complessivo.
Air Curtain
“Air curtain” significa “barriera d'aria” e fa riferimento alle prese d'aria dalla forma affusolata presenti nel paraurti sulla parte frontale del veicolo. Le prese d'aria posizionate al di sotto dei fari assicurano che l'aria venga convogliata attraverso il paraurti per fuoriuscire solamente dietro i passaruota. Le ruote non vengono toccate. In questo modo si migliora l'aerodinamica aumentando contemporaneamente anche il carico aerodinamico della zona anteriore della vettura. Questo dettaglio aerodinamico è un esempio di come anche piccoli accorgimenti nel design esterno possano avere un impatto significativo sulle prestazioni del veicolo.

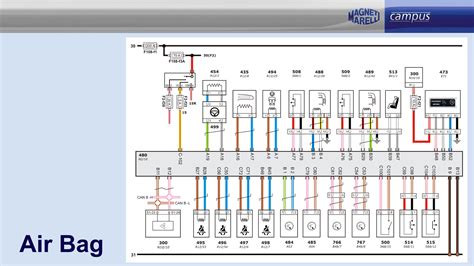

Sistemi di Sicurezza Passiva: Airbag e Cinture
In abbinamento alla cintura di sicurezza, gli airbag riducono il rischio di lesioni gravi alla testa e alla gabbia toracica in caso di collisioni, in base alla gravità dell'incidente. Se i sensori di collisione registrano un impatto corrispondente al valore di attivazione, la centralina degli airbag attiva il generatore di gas, in grado di gonfiare gli airbag entro 35 - 45 millisecondi. Gli airbag attivati proteggono testa e torace distribuendo le sollecitazioni sulla superficie più ampia possibile. Già dopo 120 millisecondi il gas si dissolve e il sacco si sgonfia. La protezione ottimale è garantita quindi solamente se i passeggeri hanno allacciato correttamente la cintura di sicurezza, infatti gli airbag, unitamente ai pretensionatori, costituiscono un sistema di sicurezza coordinato. Oltre agli airbag frontali vengono proposti anche airbag laterali, per le ginocchia e un sistema di airbag per la testa. Questi sistemi sono controllati da centraline elettroniche dedicate, che interagiscono con numerosi sensori distribuiti nel veicolo.
Sistemi di Alimentazione e Propulsione
L'efficienza e la tipologia di alimentazione sono aspetti cruciali dei veicoli moderni.
Alimentazione Bivalente
Oltre al serbatoio del metano, i modelli a metano bivalenti sono dotati anche di un efficace serbatoio della benzina, che consente un'autonomia complessiva maggiore per i viaggi nelle zone in cui la disponibilità di distributori di metano è limitata. Se la temperatura esterna scende sotto i meno dieci gradi e subito dopo un rifornimento di gas metano, l'avviamento necessita della benzina. La commutazione al metano avviene dopo poco tempo, non appena vengono ripristinate le condizioni di base per un funzionamento a metano corretto. Questo sistema complesso richiede una gestione elettronica precisa per commutare tra i diversi tipi di carburante in modo fluido ed efficiente.
Componenti del Telaio e Sospensioni
Il telaio è costituito da tutte le parti mobili di un veicolo che servono per creare un legame con la strada. Sono inclusi: ruote, organi di sospensione delle ruote, sospensioni, ammortizzatori, sterzo e freni.
Ammortizzatore MacPherson
Per ammortizzatore MacPherson si intende una forma specifica di sospensioni a ruote indipendenti sull'asse anteriore di una vettura. L'ammortizzatore MacPherson crea una connessione tra il supporto ruota e la carrozzeria. L'ammortizzatore ha le seguenti funzioni: ammortizzazione della vettura, limitazione della corsa di compressione ed estensione (finecorsa di compressione e trazione), ammortizzazione delle vibrazioni, alloggiamento del cuscinetto dell'ammortizzatore per il collegamento alla carrozzeria e trasmissione del movimento dello sterzo. L'uso di materiali leggeri e ad alta resistenza riduce le masse non sospese, a tutto vantaggio delle caratteristiche di marcia e del comfort. I punti di forza di questo sistema sono da un lato la struttura compatta e più leggera, dall'altro l'ampia corsa dell'ammortizzatore.
Asse a Bracci Obliqui
L'asse posteriore a bracci obliqui si distingue per le straordinarie caratteristiche di marcia e per il comfort. Nell'asse posteriore a bracci obliqui le ruote vengono guidate sui bracci, che si muovono in direzione obliqua rispetto all'asse longitudinale della vettura durante le fasi di compressione ed estensione. La struttura compatta consente un bagagliaio spazioso.
Asse a Doppio Braccio Trasversale
Nell'asse a doppio braccio trasversale, il supporto ruota è guidato da due bracci trasversali triangolari e da una barra di accoppiamento. L'ammortizzatore posizionato sul braccio trasversale inferiore assicura il supporto verticale. L'altezza ridotta e l'ampiezza di carico caratterizzano questo sistema di sospensione delle ruote, consentendo sospensioni particolarmente vantaggiose per gli assetti sportivi. Tra le altre cose, risulta favorevole per la trazione 4MOTION, la trasmissione di forze di carico elevate e un'elevata stabilità direzionale. L'asse a doppio braccio trasversale occupa poco spazio e, in combinazione con una barra di accoppiamento con la disposizione specifica, previene forti reazioni alla variazione di carico. Altre varianti sono l'asse a doppio braccio trasversale longitudinale (asse LDQ), molto compatto, e l'asse posteriore a braccio trapezoidale.
Asse Anteriore con Sospensioni Multilink a Quattro Bracci
In questo tipo di organi di sospensione delle ruote, la ruota è guidata da quattro bracci a forma di asta e dalla barra di accoppiamento. L'ammortizzatore sostiene il peso della vettura contro la carrozzeria tramite il braccio di supporto. Grazie agli elementi indipendenti di guida e ammortizzazione, questo principio costruttivo ha un grande potenziale per ottimizzare le caratteristiche cinematiche e di comfort. Gli effetti di trazione sul sistema di sterzo sono minimi.
Asse MacPherson
Con questi organi di sospensione delle ruote, la funzione di guida della ruota è svolta da un braccio trasversale sotto il centro della ruota (di solito il braccio trasversale triangolare inferiore), un ammortizzatore e una barra di accoppiamento. Il braccio trasversale è collegato al telaio ausiliario tramite due cuscinetti in gomma-metallo. La disposizione dei due cuscinetti in gomma rispetto al centro della ruota e una configurazione caratteristica idonea garantiscono risultati ottimali in termini di agilità, sicurezza di guida e comfort, senza interferenze reciproche. Questa configurazione dell'asse si traduce nella pratica in un elevato comfort di marcia e in una buona sicurezza di guida. I vantaggi dell'asse MacPherson consistono in masse non sospese basse, una grande base di supporto, forze limitate e ingombri ridotti. Questa configurazione, che prende il nome dal suo inventore, è stata ulteriormente ottimizzata nel corso dei decenni ed è oggi la struttura di serie per molti veicoli fino alla classe media.
Asse Posteriore a Braccio Trapezoidale
Il supporto ruota dell'asse posteriore a braccio trapezoidale è caratterizzato da un braccio trapezoidale sottostante, un braccio trasversale superiore e una barra di accoppiamento posizionata dietro il braccio trapezoidale. La molla è incernierata sul braccio trapezoidale con una configurazione compatta, mentre l'ammortizzatore è incernierato al supporto ruota. Questa conformazione consente eccellenti caratteristiche di guida e maneggevolezza con un comfort straordinario.

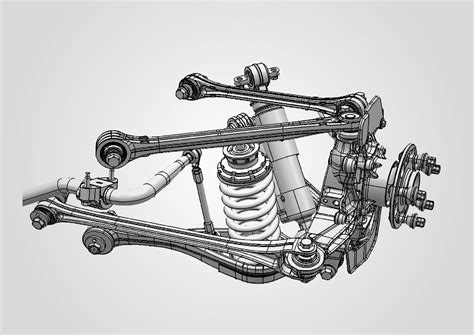

Asse Posteriore con Sospensioni Multilink
L'asse posteriore con sospensioni multilink, o anche asse posteriore multibraccio, è una nuova configurazione dell'asse posteriore, in cui tre bracci trasversali e un braccio longitudinale per ruota (principio dei quattro bracci) assorbono rispettivamente forze diverse. In questo modo la dinamica longitudinale e quella trasversale possono essere definite in modo mirato e quasi indipendente l'una dall'altra, ottenendo un elevato grado di stabilità di marcia e comfort. Con solo lievi modifiche strutturali, l'asse posteriore con sospensioni multilink è adatto sia per l'impiego su veicoli a trazione anteriore sia a quattro ruote motrici.
Assetto Adattivo con Stabilizzazione Attiva del Rollio
L'assetto adattivo con stabilizzazione del rollio attiva elettromeccanica è in grado di ridurre il rollio in curva. Poiché non si basa su un funzionamento idraulico, come le tradizionali barre antirollio, bensì elettromeccanico, il sistema è in grado di reagire molto più velocemente, entro i propri limiti, attivandosi già ai bassi regimi. Precisione di sterzata, agilità e stabilità, così come la trazione su terreni irregolari, possono quindi risultarne sensibilmente aumentate.
Assetto
Il telaio è costituito da tutte le parti mobili di un veicolo che servono per creare un legame con la strada. Sono inclusi: ruote, organi di sospensione delle ruote, sospensioni, ammortizzatori, sterzo e freni. Esistono diversi tipi di sospensioni:
Sospensioni Sportive
Con una carrozzeria ribassata e un assetto specifico di molle, ammortizzatori e barre antirollio per un piacere di guida ancora maggiore e un comfort ottimale.
Assetto per Superfici Irregolari
Rispetto all'assetto normale, è più alto con una maggiore altezza dal suolo e sospensioni, ammortizzatori e stabilizzatori adattati alle condizioni specifiche.
Assetto Sport Select
L'assetto Sport Select include una carrozzeria ribassata di circa 15 mm e ammortizzatori commutabili. Con la semplice pressione di un tasto, il conducente può scegliere tra le due regolazioni dell'assetto “Normal” o “Sport”.
Tutti questi sistemi, pur essendo meccanici in natura, incorporano sempre più spesso sensori e attuatori elettronici per la loro gestione, contribuendo alla complessità generale del veicolo.
Illuminazione e Visibilità
Le luci del veicolo sono cruciali per la sicurezza.
Anabbaglianti Permanenti
Le luci supplementari riducono il rischio di incidente alla luce del giorno. Gli anabbaglianti permanenti si riferiscono agli anabbaglianti accesi durante il giorno. Le luci diurne sono luci separate integrate nei fari anteriori. Le funzioni si attivano automaticamente all'avviamento del motore.
Angoli Caratteristici per la Guida Fuoristrada
Per i veicoli con capacità fuoristrada, alcuni angoli sono fondamentali.
Angolo di Attacco
Con angolo di attacco si intende l'angolo tra un piano orizzontale e l'inizio di una salita.
Angolo di Rampa
L'angolo di rampa è l'angolo fino al quale la vettura può superare una rampa a bassa velocità senza toccare il sottoscocca sull'angolo della rampa.
Tecnologia di Ricezione Radio
La qualità della ricezione radio è influenzata da diversi fattori.
Antenna Diversity
Le onde elettromagnetiche delle stazioni radio e televisive vengono riflesse da grattacieli o montagne. Pertanto, un'antenna riceve non solo un segnale, ma anche un ritardo dei componenti di riflessione in ingresso, che può portare al deterioramento della qualità di ricezione. Questo fenomeno si chiama interferenza multipath. Con le antenne diversity, più antenne (fino a quattro) ricevono il segnale radio, mentre il ricevitore filtra in ampia misura l'interferenza del segnale attraverso la combinazione intelligente dei segnali delle antenne. Ciò garantisce la migliore qualità di ricezione e quindi un suono radio eccellente anche in situazioni di ricezione difficili.
Comfort e Funzionalità Addizionali
Il comfort e la facilità d'uso sono sempre più importanti.
Apertura/Chiusura Comfort
Quando si blocca o sblocca la vettura, è possibile aprire o chiudere contemporaneamente tutti i finestrini elettrici (e su alcuni modelli anche il tetto scorrevole elettrico). È sufficiente tenere premuto il pulsante di apertura o chiusura sul radiocomando. Quando viene rilasciato, il processo di apertura o chiusura si interrompe immediatamente. Lo stesso vale con la chiave nella serratura. Questa funzione è un esempio di come l'elettronica semplifichi le operazioni quotidiane.
Connettività e Servizi Digitali
La connettività è diventata un elemento distintivo dei veicoli moderni.
App Volkswagen
La app Volkswagen raggruppa vari servizi digitali destinati alla mobilità a 360 gradi. Grazie al collegamento dell'auto con lo smartphone, la app consente l'accesso mobile a innovative e utili funzioni del veicolo.
App-Connect
App-Connect porta determinate app per smartphone sul touchscreen del sistema infotainment - per le due innovative tecnologie Apple CarPlayTM e Android AutoTM.
Assistenza alla Frenata
La sicurezza attiva è migliorata grazie a sistemi di assistenza avanzati.
Assistente di Frenata Idraulico (HBA) e Comfort
L'assistente di frenata Comfort di Volkswagen supporta il conducente in caso di frenata di emergenza o da panico. L'assistente di frenata idraulico (HBA) utilizza la velocità di attivazione del pedale del freno per rilevare se il conducente richiede una frenata di emergenza e aumenta automaticamente la pressione frenante fino al settore di attivazione dell'ABS, finché il conducente tiene premuto il pedale del freno. Se il conducente diminuisce la pressione frenante preimpostata, il sistema riduce la pressione frenante al valore preimpostato. L'assistente in frenata Comfort è in grado di ridurre significativamente la distanza di arresto. Il funzionamento del sistema è quasi impercettibile per il conducente.
Sostituzione della Scheda della Maniglia del Baule Guida
Tornando alla problematica centrale, la sostituzione della scheda della maniglia del baule nel Passat CC. La maniglia del baule, in particolare quella dotata di funzionalità elettriche o di sensori tattili per l'apertura, contiene al suo interno una piccola scheda elettronica. Questa scheda è responsabile dell'invio del segnale alla centralina del veicolo quando il guidatore aziona la maniglia, permettendo l'apertura del baule. I malfunzionamenti possono manifestarsi in diversi modi:
- Mancata apertura del baule: La maniglia potrebbe non rispondere affatto, impedendo l'accesso al vano di carico.
- Apertura intermittente: Il baule potrebbe aprirsi solo occasionalmente o richiedere più tentativi.
- Apertura involontaria: In rari casi, un guasto potrebbe causare l'apertura del baule senza l'intervento del guidatore.
Diagnosi del Problema
Prima di procedere con la sostituzione, è fondamentale diagnosticare correttamente la causa del problema. Spesso, il problema può essere legato a:
- Guasto della scheda elettronica: La scheda all'interno della maniglia potrebbe essere danneggiata da umidità, usura dei componenti o un cortocircuito.
- Cablaggio difettoso: I cavi che collegano la maniglia alla centralina del veicolo potrebbero essere interrotti, corrosi o mal collegati.
- Problemi con l'attuatore del baule: Il motorino o il meccanismo di blocco/sblocco del baule stesso potrebbe essere difettoso.
- Problemi con la centralina comfort: In alcuni casi, il problema potrebbe risiedere nella centralina che gestisce le funzioni di comfort e accesso del veicolo.
Una diagnosi accurata può essere effettuata utilizzando uno strumento diagnostico (OBD-II scanner) per leggere eventuali codici di errore dalla centralina del veicolo. Inoltre, è utile controllare visivamente i collegamenti elettrici e l'integrità della maniglia.
Procedura di Sostituzione (Guida Generale)
La sostituzione della scheda o dell'intera maniglia del baule richiede una certa manualità e attenzione. Di seguito, una guida generale che può variare leggermente a seconda del modello specifico di Passat CC e dell'anno di produzione.
Strumenti Necessari:
- Cacciaviti (a croce e a taglio)
- Chiavi Torx
- Leva in plastica per interni (per evitare di danneggiare le finiture)
- Multimetro (per testare i cablaggi, se necessario)
- Nuova scheda o maniglia completa (il ricambio originale o equivalente)
Passaggi:

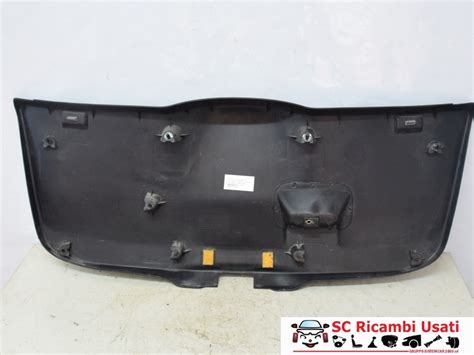

Accesso alla maniglia: Per accedere alla maniglia e ai suoi componenti elettronici, è solitamente necessario rimuovere il rivestimento interno del portellone del baule. Questo spesso implica svitare diverse viti e sganciare clip in plastica. Utilizzare una leva in plastica per fare leva delicatamente senza danneggiare il rivestimento.
Scollegamento dei connettori: Una volta rimosso il rivestimento, si avrà accesso ai connettori elettrici collegati alla maniglia. Scollegare attentamente tutti i connettori, facendo attenzione a non tirare i fili.
Rimozione della maniglia: La maniglia è solitamente fissata al portellone con viti o dadi. Svitare i fissaggi e rimuovere la maniglia dalla sua sede. In alcuni casi, potrebbe essere necessario rimuovere anche la telecamera di retromarcia integrata nella maniglia.
Sostituzione della scheda (se possibile): Se il ricambio consiste solo nella scheda elettronica, sarà necessario smontare la maniglia difettosa, estrarre la vecchia scheda e inserire quella nuova. Questa operazione richiede delicatezza e precisione per non danneggiare gli altri componenti della maniglia. Spesso, però, i produttori forniscono l'intera maniglia come singolo ricambio, semplificando la sostituzione.
Installazione del nuovo componente: Posizionare la nuova maniglia (o la maniglia con la nuova scheda) nella sua sede sul portellone. Avvitare i fissaggi per assicurarla saldamente.
Ricollegamento dei connettori: Ricollegare tutti i connettori elettrici, assicurandosi che siano ben saldi.
Test funzionale: Prima di rimontare completamente il rivestimento interno, eseguire un test per verificare il corretto funzionamento della nuova maniglia. Azionare la maniglia e verificare che il baule si apra correttamente. Testare anche altre funzioni eventualmente integrate nella maniglia, come l'illuminazione della targa o la telecamera di retromarcia.
Rimontaggio del rivestimento: Una volta verificato il corretto funzionamento, rimontare il rivestimento interno del portellone, assicurandosi che tutte le viti e le clip siano al loro posto.
Come funziona il sistema AdBlue SCR DEF? Spiegazione del sistema di riduzione selettiva catalitic...
Considerazioni Importanti
- Sicurezza: Prima di iniziare qualsiasi lavoro elettrico, scollegare il terminale negativo della batteria del veicolo per evitare cortocircuiti o danni ai sistemi elettronici.
- Ricambi: Utilizzare sempre ricambi di qualità, preferibilmente originali o equivalenti, per garantire la compatibilità e la durata nel tempo.
- Sensori integrati: Alcune maniglie del baule integrano sensori per l'apertura keyless o la telecamera di retromarcia. Assicurarsi che il ricambio sia compatibile con tutte le funzionalità del proprio veicolo.
- Taratura: In rari casi, dopo la sostituzione di un componente elettronico, potrebbe essere necessaria una taratura o una riprogrammazione della centralina tramite uno strumento diagnostico. Questo è più comune per componenti complessi come le centraline motore, ma è bene esserne consapevoli.
La sostituzione della scheda o della maniglia del baule nel Passat CC è un intervento che, pur richiedendo attenzione, può essere eseguito con successo seguendo i passaggi corretti e avendo a disposizione gli strumenti adeguati.
