Il turbocompressore è un componente altamente sofisticato e tecnologico, essenziale per aumentare l'efficienza e la potenza del motore della 500L. Funziona come un dispositivo azionato da una turbina che forza l’ingresso di aria supplementare nella camera di combustione del motore. Quando si verificano perdite d'aria in questo sistema, le prestazioni del veicolo possono essere gravemente compromesse, portando a una serie di problematiche che vanno dall'underboost alla fuoriuscita di olio. Comprendere le cause, riconoscere i sintomi e applicare i rimedi corretti è fondamentale per mantenere l'integrità e l'efficienza del sistema di sovralimentazione. In caso di malfunzionamento, è importante considerare il turbocompressore come un componente integrante del blocco motore, il cui corretto funzionamento dipende da una complessa interazione di fattori.
Il Ruolo del Turbocompressore e le Connessioni Aerodinamiche

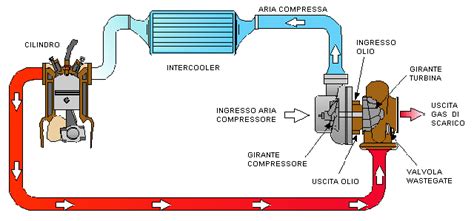

Il turbocompressore ha il compito di aumentare la massa d'aria che entra nei cilindri del motore, migliorando così la combustione e, di conseguenza, la potenza e l'efficienza. Questo avviene sfruttando i gas di scarico per azionare una turbina che, a sua volta, mette in rotazione un compressore. Il compressore aspira aria dall'ambiente esterno, la comprime e la invia al collettore di aspirazione del motore.
Le perdite d'aria possono verificarsi in due sezioni principali del sistema:
- Lato del vuoto: Questa sezione va dall'aspirazione dell'aria all'ingresso del turbo. Qualsiasi ostruzione o rottura qui può impedire al turbocompressore di aspirare la quantità di aria necessaria.
- Lato della pressione dell'impianto: Questa sezione comprende il percorso dall'uscita del turbo al collettore di aspirazione del motore, passando spesso per l'intercooler. È qui che l'aria compressa viene spinta verso il motore e dove le perdite possono causare una diminuzione significativa della pressione di sovralimentazione.
Il corretto funzionamento del sistema di sovralimentazione si basa sull'integrità di diversi componenti, inclusi condotti, connessioni, intercooler e il turbocompressore stesso.
Cause delle Perdite d'Aria e Malfunzionamenti Correlati
Le cause che possono portare a perdite d'aria nel turbocompressore della 500L o a malfunzionamenti correlati sono molteplici e spesso interconnesse.
Problemi di Ostruzione e Depressione
Una delle cause più comuni è legata a ostruzioni nel sistema di aspirazione. Una presa d'aria/filtro intasato impedisce la normale presa d'aria dal turbocompressore. Ciò porta alla creazione di una depressione, che provoca una perdita d'olio a livello del turbocompressore. Analogamente, la presenza di impurità sul lato compressore impedisce al turbocompressore di aspirare aria liberamente. Anche in questo caso, si crea una depressione che può causare una perdita d'olio dal turbocompressore. Questa perdita d'olio, raggiungendo la girante del compressore, può causare un effetto di risonanza dovuto all'elevata velocità del turbocompressore, peggiorando ulteriormente la situazione.
Danni al Sistema di Cuscinetti del Turbocompressore
Il sistema di cuscinetti del turbocompressore è estremamente delicato e vulnerabile. Il suo danno è spesso causato da un’alta concentrazione di carbonio sospeso nell’olio. Questa condizione è tipicamente il risultato di cambi d'olio e filtro poco frequenti o di una scarsa manutenzione generale del motore. Se il gruppo rotore del turbocompressore è grippato o duro nella rotazione, spesso è dovuto a una lubrificazione degradata che causa depositi carboniosi nell’alloggiamento interno del cuscinetto riducendone la rotazione. Il turbocompressore è costruito con specifici giochi assiali e radiali del rotore. Se i giochi sono al di fuori dei limiti indicati dalle specifiche tecniche, la causa potrebbe essere dovuta a un problema di lubrificazione.
Funzionamento Oltre i Parametri
Un'altra causa significativa di danno al turbocompressore è un lavoro oltre i parametri studiati o al di fuori delle specifiche tecniche del produttore del veicolo. Questo può accadere a seguito di modifiche non autorizzate al motore, mappature aggressive o simply a causa di un utilizzo improprio del veicolo che sottopone il turbocompressore a stress eccessivi per cui non è stato progettato. Tale condizione porta a un'usura prematura e a guasti strutturali.
Problemi al Sistema di Iniezione Carburante
Sebbene non direttamente una causa di perdita d'aria, un sistema di iniezione carburante in cattive condizioni o non correttamente regolato può influenzare indirettamente il funzionamento del turbocompressore. Un'iniezione inefficiente può alterare la combustione e, di conseguenza, la quantità e la qualità dei gas di scarico che azionano la turbina, compromettendo la sua capacità di generare una sovralimentazione ottimale e causando potenzialmente un funzionamento anomalo.
Come funziona il Turbo?
Sintomi di Perdite d'Aria e Malfunzionamenti del Turbocompressore
Riconoscere i sintomi di una perdita d'aria o di un malfunzionamento del turbocompressore è cruciale per una diagnosi precoce e per prevenire danni maggiori.
Condizione di "Underboost"
Il sintomo principale di una perdita d'aria è la condizione di “underboost”, in cui il sistema non è in grado di generare la pressione dell'aria di sovralimentazione necessaria. Questo si traduce in una notevole diminuzione della potenza del motore, specialmente durante l'accelerazione. Il veicolo potrebbe sentirsi "pigro" o lento a rispondere ai comandi dell'acceleratore.
Suoni Anomali
Verificare la presenza di eventuali sibili emessi dai tubi e dalle connessioni può indicare una perdita d'aria. Questi sibili sono il rumore dell'aria che fuoriesce da una fessura o una connessione allentata. Un sibilo più pronunciato o un fischio acuto possono indicare una perdita significativa o un componente danneggiato.
Perdita d'Olio
Come accennato, una perdita d'aria può causare la fuoriuscita di olio dal turbocompressore. Questa perdita d'olio raggiunge la girante del compressore, causando un effetto di risonanza dovuto all'elevata velocità del turbocompressore. La presenza di fumo blu dallo scarico o un consumo eccessivo di olio motore possono essere indicatori di questa problematica.
Gioco Eccessivo del Rotore
Lo smontaggio del tubo che collega il filtro dell'aria al turbocompressore consente di sentire il gioco del rotore. Se il gioco radiale è tale che le ruote sfregano contro l'alloggiamento, l'usura del turbocompressore è eccessiva. Questo è un segno inequivocabile di un turbocompressore danneggiato che richiede attenzione immediata. L'usura eccessiva può essere percepita anche come un rumore metallico o di sfregamento proveniente dall'area del turbocompressore.
Codici di Errore del Motore

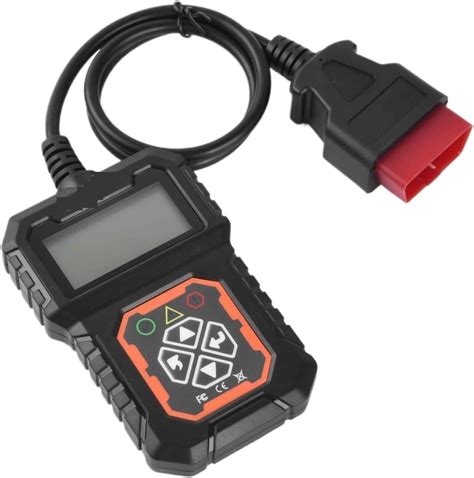

La centralina elettronica del motore (ECU) è in grado di rilevare anomalie nella pressione di sovralimentazione e nel funzionamento del turbocompressore. Di conseguenza, è probabile che si accenda la spia di controllo del motore sul cruscotto e che vengano memorizzati codici di errore specifici relativi al sistema di sovralimentazione. Una scansione diagnostica professionale può identificare questi codici e fornire indicazioni precise sulla natura del problema.
Rimedi e Procedure di Diagnosi
Una diagnosi accurata è il primo passo per risolvere i problemi legati alle perdite d'aria e ai malfunzionamenti del turbocompressore.
Misurazione del Livello di Sovralimentazione
Misurare il livello di sovralimentazione generato durante il pieno carico del motore è un'analisi fondamentale. Confrontare i dati ottenuti con la documentazione del veicolo permette di stabilire se la sovralimentazione è adeguata. La mancanza di una sovralimentazione adeguata può essere correlata a perdite d'aria o ad altri problemi del sistema. È importante ricordare che gli errori di underboost possono avere cause diverse dalle perdite.
Prova di Pressione del Sistema dell'Aria di Sovralimentazione
La prova di pressione del sistema dell'aria di sovralimentazione è un metodo efficace ed economico per localizzare le perdite. Il metodo di prova della pressione consiste nel tappare i condotti dell'aria e nel riempire con aria il sistema di sovralimentazione. Un lato del circuito da testare deve essere sigillato ermeticamente con un tappo. L’altro lato deve essere sigillato con un tappo che include una valvola per introdurre l'aria di prova. Una volta pressurizzato il sistema, è molto facile individuare le perdite ascoltando i sibili o utilizzando una soluzione saponata che produrrà bolle in presenza di fughe.
A seconda del modello di veicolo e della disposizione dell'impianto, è possibile testare l'intero sistema di condotti partendo dalla scatola del filtro dell'aria fino al turbo, all'intercooler e al collettore del motore, oppure testare separatamente i lati di aspirazione dell'impianto (vuoto) e di pressione. Questa analisi del problema consente di determinare più facilmente l'origine di un malfunzionamento nel turbocompressore.
Ispezione Visiva e Manuale
Un'ispezione visiva approfondita dei tubi, delle connessioni e dell'intercooler può rivelare crepe, tagli, allentamenti o altri segni di danni. La verifica manuale del gioco del rotore, come descritto in precedenza, è un altro passaggio critico. Se il gioco è eccessivo e le ruote sfregano contro l'alloggiamento, si consiglia di sostituire immediatamente il turbocompressore.
Manutenzione Preventiva
Una manutenzione regolare e adeguata è il miglior rimedio per prevenire i problemi del turbocompressore. Questo include:
- Cambi d'olio e filtro frequenti: Utilizzare sempre olio motore e filtri di alta qualità e rispettare gli intervalli di cambio raccomandati dal produttore. Questo previene l'accumulo di depositi carboniosi che possono danneggiare i cuscinetti del turbo.
- Verifica e pulizia del filtro dell'aria: Un filtro dell'aria pulito garantisce che il turbocompressore possa aspirare aria liberamente, evitando la formazione di depressione e la conseguente perdita d'olio.
- Controllo del sistema di iniezione: Verificare che il sistema di iniezione carburante sia in buone condizioni e correttamente regolato. Ciò contribuisce a una combustione efficiente e a un corretto funzionamento del turbocompressore.
Considerazioni sulla Sostituzione e Garanzia
In caso di danno grave al turbocompressore, la sostituzione è spesso l'unica soluzione. I prezzi dei prodotti per la sostituzione sono da intendersi IVA esclusa, cauzione del reso fuori uso e costi di spedizione a parte, e possono essere modificati in qualsiasi momento senza preavviso, anche in caso di fornitura. È importante notare che le spese di spedizione del prodotto in sostituzione sono a carico del fornitore, sempreché il nuovo prodotto sia di valore pari o superiore a quello sostituito. Non si potrà optare per il rimborso in caso di reso di prodotto già sostituito, ma si avrà diritto al solo cambio merce. È inoltre comune che si accettino ordini di importo minimo, escluse spese di spedizione o altri costi aggiuntivi. Il Cliente, conclusa la procedura d'acquisto, è tenuto a conservare copia dell'ordine e delle Condizioni Generali di Vendita per qualsiasi riferimento futuro.
Ricordare che un turbocompressore danneggiato non dovrebbe essere trascurato, poiché può portare a danni più estesi e costosi al motore. La tempestività nell'intervento è cruciale per la longevità e l'affidabilità della 500L.
