La Peugeot 207, lanciata nel 2006 per succedere al popolare modello 206, ha introdotto un design rinnovato, caratterizzato da una silhouette riconoscibile ma arricchita da elementi stilistici ancora più audaci ed espressivi. La parte anteriore dell'auto spicca per le sue distintive caratteristiche: un'ampia griglia che segue il nuovo linguaggio stilistico del marchio e fari di grandi dimensioni che si estendono elegantemente verso i montanti anteriori della carrozzeria. Al di là dell'estetica, la complessità dei sistemi elettronici che governano le prestazioni, la sicurezza e il comfort di questo veicolo richiede una comprensione approfondita della sua architettura elettrica. Al centro di questa rete si trovano i fusibili, componenti vitali che proteggono i circuiti da sovraccarichi e cortocircuiti, prevenendo danni costosi e garantendo il corretto funzionamento di ogni componente, dal sistema di accensione al sistema multimediale.
Comprendere la disposizione e la funzione dei fusibili è fondamentale per ogni proprietario di Peugeot 207 (prima generazione, con codici carrozzeria WA, WC, WB, prodotta tra il 2006 e il 2013). Un fusibile bruciato, specialmente quello legato al motorino di avviamento, può lasciare l'auto inutilizzabile, rendendo l'identificazione e la sostituzione rapida una competenza preziosa. Questo articolo si propone di fornire una guida dettagliata, esplorando in maniera approfondita le posizioni, le descrizioni e gli amperaggi dei fusibili presenti nei due principali blocchi di distribuzione: quello situato nel vano motore e quello all'interno dell'abitacolo. Analizzeremo il ruolo di ciascun fusibile, con particolare attenzione ai circuiti critici come quelli relativi all'avviamento, all'alimentazione e ai sistemi di gestione del motore, offrendo un quadro completo per la risoluzione dei problemi elettrici più comuni.
Il Cuore Elettrico: I Fusibili nel Vano Motore

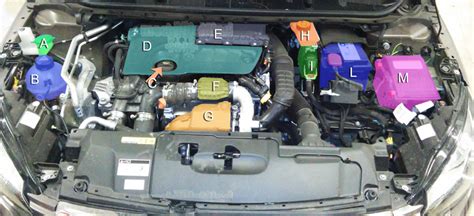

Nel vano motore della Peugeot 207 risiede un blocco di fusibili di primaria importanza, responsabile della protezione dei circuiti ad alta intensità e dei componenti essenziali per il funzionamento del propulsore e dei sistemi ausiliari correlati. La sua posizione, generalmente sul lato sinistro del vano motore, lo rende accessibile per le ispezioni di routine e le eventuali sostituzioni. L'architettura di questo blocco comprende sia fusibili standard che quelli di tipo "MAXI", progettati per gestire correnti elettriche più elevate.
Analizzando la disposizione, ogni fusibile è associato a una descrizione specifica che ne chiarisce la funzione. Ad esempio, il fusibile F1 (20A) è dedicato all'alimentazione elettrica della centralina motore e ai relè per il motore della ventola del radiatore, oltre a varie elettrovalvole e sensori fondamentali per il funzionamento del motore, inclusi quelli per i motori diesel come il sensore di flusso aria, la pompa alta pressione carburante e il riscaldamento aria. Il fusibile F5 (15A) protegge la pompa benzina nei motori a benzina e le elettrovalvole del turbocompressore nei modelli THP 16V, componenti cruciali per l'erogazione di potenza e l'efficienza del motore.
Un elemento di particolare interesse per la diagnosi di problemi di avviamento è il fusibile F8 (25A), specificamente etichettato come "Interruttore motorino di avviamento". Questo fusibile gioca un ruolo diretto nell'attivazione del sistema di avviamento del veicolo. Se questo fusibile dovesse bruciarsi, il motorino di avviamento non riceverebbe il segnale necessario per far girare il motore, impedendo di fatto l'avvio del veicolo. La sua corretta funzionalità è quindi imprescindibile per la messa in moto.
Altri fusibili nel vano motore gestiscono funzioni vitali come il servosterzo elettrico (F7, 10A), il sistema ABS/ESP (F9, 10A) e i componenti chiave della gestione elettronica del motore (F10, 30A), che include bobine di accensione, valvole elettriche, sonde di ossigeno e iniettori per i motori a benzina, o valvole elettriche e riscaldatori per i motori diesel. Il sistema di climatizzazione è anch'esso protetto, con il fusibile F11 (40A) dedicato al ventilatore dell'aria condizionata e il fusibile F12 (30A) che gestisce le diverse velocità dei tergicristalli.
La presenza di fusibili di potenza di tipo "MAXI" sul lato del blocco sottolinea ulteriormente l'importanza di questi circuiti. Il fusibile M1 (70A) è dedicato al ventilatore del sistema di raffreddamento, un componente critico per prevenire il surriscaldamento del motore. I fusibili M2 e M3 (20A/30A) proteggono la pompa e le elettrovalvole del sistema ABS/ESP, mentre M4 e M5 (60A) alimentano l'unità di commutazione, un nodo centrale nella distribuzione dell'energia elettrica. Il fusibile M6 (30A) gestisce la ventola supplementare del sistema di raffreddamento del motore per i modelli 1.6 litri THP 16V.
Mentre il fusibile M7 (80A) sembra essere legato alla scatola dei fusibili nell'abitacolo, altri componenti ad alto assorbimento sono anch'essi protetti: il servosterzo elettrico riceve protezione dal fusibile M10 (80A), e il motore elettrico Valvetronic, nei motori 1.6 litri THP 16V, è coperto dal fusibile M11 (40A). L'integrità di questi fusibili "MAXI" è fondamentale per la stabilità e la sicurezza del sistema elettrico generale del veicolo.
Navigare i Circuiti Interni: La Scatola Fusibili Abitacolo
All'interno dell'abitacolo della Peugeot 207, la scatola dei fusibili si trova strategicamente posizionata sul lato del conducente, nella parte inferiore del cruscotto. L'accesso a questo pannello protettivo è relativamente semplice: è sufficiente rimuovere il coperchio delle chiusure, solitamente esercitando una leggera pressione sulla parte superiore del coperchio per sganciarlo. Questa accessibilità è pensata per facilitare la manutenzione e la risoluzione dei problemi da parte del proprietario, permettendo di intervenire rapidamente in caso di malfunzionamenti elettrici.
Peugeot 207 - Come sostituire il fusibile dell'accendisigari | Fusibile dell'accendisigari
Una volta aperto il pannello, si rivela un circuito complesso di fusibili, ognuno dei quali è responsabile di una specifica funzione all'interno dell'abitacolo e dei sistemi correlati. La numerazione e la descrizione dei fusibili forniscono una mappa dettagliata per identificare il componente difettoso.
Il fusibile F1 (15A) è dedicato al tergicristallo posteriore, mentre il fusibile F3 (5A) protegge i componenti critici del sistema airbag e i pretensionatori pirotecnici, elementi essenziali per la sicurezza passiva del veicolo. Il fusibile F4 (10A) gestisce una serie di funzioni che includono il contattore del pedale frizione, il connettore diagnostico, lo specchietto retrovisore fotosensibile, il climatizzatore e il sensore di posizione del volante, oltre alla pompa ausiliaria del filtro antiparticolato per i motori diesel.
I sistemi di comfort e convenienza sono ampiamente coperti: i fusibili F5 e F6 (entrambi 30A) sono destinati agli alzacristalli elettrici, sia anteriori che posteriori, e alle tendine elettriche o al tetto panoramico posteriore nelle versioni SW. L'illuminazione interna è gestita dal fusibile F7 (5A), che copre l'illuminazione dei parasole anteriori, le luci individuali, quelle delle visiere e l'illuminazione del vano portaoggetti.
Il sistema di intrattenimento e le prese di alimentazione sono anch'essi protetti. Il fusibile F8 (20A) è cruciale per l'Autoradio, l'orologio, l'interruttore a levetta per il radiotelefono e la scatola elettrica del rimorchio. La presa 12 V anteriore e posteriore (SW), comunemente utilizzata per caricare dispositivi o alimentare accessori come l'accendisigari, è protetta dal fusibile F9 (30A), indicato esplicitamente come "Peugeot 207 Fusibile accendisigari". Questo lo rende un punto focale per chiunque riscontri problemi con l'alimentazione di questi accessori.
Il fusibile F11 (15A) gestisce il connettore diagnostico, il circuito debole della serratura di contatto e il calcolatore del cambio automatico, mentre il fusibile F12 (15A) è associato al sensore pioggia/luce, al servofreno e all'interruttore del rimorchio. La sicurezza è ulteriormente rafforzata dal fusibile F13 (5A) che protegge il contattore motore, il relè del sistema ABS e il contattore a doppia funzione del sistema frenante.
Il quadro strumenti di sicurezza, il correttore dei fari, il pannello fari, il climatizzatore, il sistema vivavoce, l'unità di comando Parktronic e gli airbag sono tutti coperti dal fusibile F14 (15A), dimostrando la sua importanza nel centralizzare la protezione di vari sistemi elettronici. Il fusibile F15 (30A) è destinato al bloccaggio, probabilmente riferendosi ai sistemi di chiusura centralizzata o ai blocchi di sicurezza.
Per il comfort invernale, il fusibile F17 (40A) è responsabile dello sbrinamento del lunotto termico e degli specchietti esterni riscaldati, una funzione vitale nelle stagioni fredde. Un fusibile specifico, G39 (20A), è dedicato all'Amplificatore Hi-Fi, migliorando l'esperienza audio per gli appassionati di musica. Infine, il fusibile G40 (20A) fornisce alimentazione al riscaldamento dei sedili conducente e passeggero, aumentando il comfort durante la guida in condizioni climatiche avverse.
La gestione dell'energia elettrica in un'automobile moderna come la Peugeot 207 è una danza complessa tra generazione, distribuzione e protezione. I fusibili sono gli arbitri silenziosi di questa danza, intervenendo non appena un componente o un circuito tenta di assorbire più energia di quella per cui è stato progettato. Comprendere il loro ruolo, la loro ubicazione e la loro funzione specifica è il primo passo fondamentale per mantenere il proprio veicolo in perfetta efficienza e per affrontare con sicurezza qualsiasi imprevisto elettrico si possa presentare, in particolare quelli che impediscono l'avviamento del motore.
La Logica Dietro i Watt: Comprendere l'Amperaggio e il Funzionamento dei Fusibili
Ogni fusibile è caratterizzato da un valore di amperaggio, indicato in Ampere (A). Questo valore non è casuale; rappresenta la corrente massima che il fusibile può sopportare prima di interrompere il circuito. Quando un componente elettrico inizia a funzionare, assorbe una certa quantità di corrente, misurata in Ampere. Questa corrente fluisce attraverso il filo metallico all'interno del fusibile. Se per qualsiasi motivo (come un cortocircuito, un guasto di un componente o un cablaggio danneggiato) la corrente supera il valore nominale del fusibile, il filo metallico si surriscalda e si fonde, interrompendo così il flusso di corrente. Questo processo protegge i fili del cablaggio, i componenti elettronici più sensibili e previene potenziali incendi.
La Peugeot 207, con la sua vasta gamma di funzionalità elettroniche, richiede una varietà di amperaggi per coprire le diverse esigenze dei suoi sistemi. Fusibili con amperaggi bassi, come i 5A o 10A, sono tipicamente utilizzati per proteggere circuiti che alimentano componenti a basso consumo energetico, come sensori, spie luminose, centraline di controllo specifiche o sistemi di sicurezza. Ad esempio, il fusibile F3 (5A) per gli airbag o il F9 (10A) per l'ABS/ESP proteggono circuiti dove un sovraccarico potrebbe non solo danneggiare il componente, ma anche compromettere la sicurezza del veicolo.
Fusibili di amperaggio medio, come i 15A, 20A o 25A, sono impiegati per proteggere circuiti con un consumo energetico moderato. Il fusibile F8 (25A) per l'interruttore del motorino di avviamento rientra in questa categoria; l'avviamento motore richiede una corrente significativa per vincere l'inerzia del volano e del motore stesso. Il fusibile F14 (15A) che copre una serie di sistemi critici come il quadro strumenti, il climatizzatore e gli airbag, dimostra come un singolo fusibile possa proteggere più sotto-circuiti con esigenze di corrente simili.
Infine, i fusibili con amperaggi elevati, come i 30A, 40A, 60A, 70A e persino 80A, sono riservati ai circuiti che richiedono una grande quantità di energia. Questi includono componenti come i motori dei ventilatori (del radiatore, dell'aria condizionata), le pompe del carburante, i sistemi di sbrinamento (lunotto, specchietti), il servosterzo elettrico e le unità di commutazione principali. Ad esempio, il fusibile M1 (70A) per il ventilatore del sistema di raffreddamento e M10 (80A) per il servosterzo elettrico evidenziano la potenza necessaria per far funzionare questi sistemi in modo affidabile.
La scelta dell'amperaggio corretto è fondamentale. Sostituire un fusibile bruciato con uno di amperaggio superiore è una pratica estremamente pericolosa. Sebbene possa sembrare una soluzione rapida per evitare che il fusibile salti di nuovo, significa che si sta permettendo a una corrente potenzialmente dannosa di fluire attraverso il circuito. Questo può portare al surriscaldamento dei fili, al danneggiamento irreversibile dei componenti collegati e, nel peggiore dei casi, a un incendio. È sempre necessario sostituire un fusibile bruciato con un altro dello stesso amperaggio e tipo. Se un fusibile salta ripetutamente, ciò indica un problema sottostante nel sistema elettrico che richiede una diagnosi professionale.

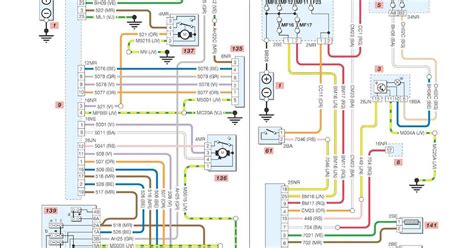

La comprensione del sistema dei fusibili non si limita alla semplice sostituzione. Implica la capacità di interpretare gli schemi elettrici, localizzare il componente corretto e comprendere le implicazioni di un guasto. Ad esempio, se un proprietario riscontra che la radio non funziona, la prima azione da compiere, dopo aver verificato che l'unità sia correttamente alimentata, è quella di controllare il fusibile F8 (20A) nell'abitacolo. Se la Peugeot 207 non si avvia affatto, e non ci sono altri segni di vita elettrica (come luci del cruscotto che non si accendono), il problema potrebbe essere più profondo, magari a livello della batteria o del cavo principale. Tuttavia, se le luci del cruscotto si accendono ma il motore non dà segni di avviamento, il fusibile F8 (25A) nel vano motore, legato all'interruttore del motorino di avviamento, diventa un sospetto primario.
La Peugeot 207, con la sua evoluzione dal modello 206 nel 2006, ha integrato tecnologie sempre più sofisticate, aumentando la dipendenza da sistemi elettronici complessi. Questo rende la manutenzione dei circuiti elettrici e la comprensione dei fusibili non solo una questione di praticità, ma una componente essenziale per garantire la longevità e la sicurezza del veicolo. La capacità di diagnosticare correttamente un problema legato ai fusibili, e di intervenire in modo appropriato, è un'abilità che può far risparmiare tempo, denaro e frustrazione, mantenendo la Peugeot 207 in condizioni ottimali di funzionamento.
