Guasto al Piantone dello Sterzo e alla Cremagliera: Funzionamento, Diagnosi e Riparazione sulla Renault Clio del 2000

Nella guida quotidiana, la salute del sistema di sterzo dell'auto è fondamentale ed è direttamente correlata alla sicurezza del veicolo e all'esperienza di controllo della guida. I componenti chiave del sistema di sterzo includono il piantone dello sterzo e la cremagliera del servosterzo, che lavorano insieme per trasmettere con precisione il funzionamento del volante del conducente alle ruote. Tuttavia, quando un'auto come la Renault Clio del 2000 presenta un problema allo sterzo, molti proprietari e meccanici trovano difficile determinare la fonte del guasto, che si tratti del piantone dello sterzo o della cremagliera del servosterzo. Per quanto si riesca a fare chiarezza, non è semplicissimo individuare l'origine del problema. Questo articolo illustrerà in dettaglio come distinguere i guasti al piantone dello sterzo da quelli alla cremagliera del servosterzo, aiutando a determinare meglio il punto di guasto quando si verificano problemi allo sterzo, evitare riparazioni alla cieca e garantire che i potenziali rischi per la sicurezza vengano risolti in modo tempestivo.

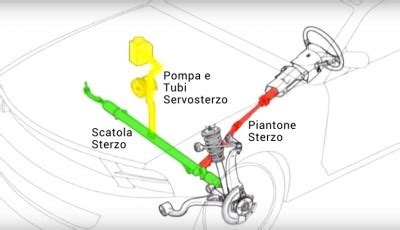

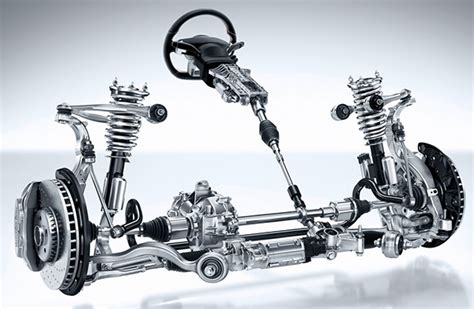

Il Sistema di Sterzo: Piantone e Cremagliera

Prima di determinare il guasto, è necessario comprendere le funzioni di base del piantone dello sterzo e della cremagliera del servosterzo e il loro ruolo nel sistema di sterzo dell'auto.

Qual è il ruolo del piantone dello sterzo?

Il piantone dello sterzo è un componente chiave che collega il volante alla cremagliera del servosterzo. Trasmette la forza del conducente che gira il volante alla cremagliera del servosterzo, consentendo alle ruote anteriori del veicolo di girare come il conducente intende. Il piantone dello sterzo non solo svolge il ruolo di trasmissione della forza, ma ha anche le funzioni di ammortizzamento e supporto. Alcuni piantoni dello sterzo contengono persino meccanismi di sicurezza che possono impedire lo spostamento eccessivo del volante e proteggere il conducente in caso di collisione.

Il piantone dello sterzo è costituito da più componenti, solitamente tra cui alberi dello sterzo, giunti universali, cuscinetti e telai di supporto. È direttamente collegato a un'estremità del volante e l'altra estremità è collegata alla cremagliera dello sterzo tramite un giunto universale per garantire che il sistema di sterzo possa funzionare senza intoppi e senza impedimenti.

Qual è la funzione della cremagliera del servosterzo?

La cremagliera dello sterzo (o scatola dello sterzo) è un dispositivo che converte il moto rotatorio trasmesso dal piantone dello sterzo in moto lineare. Trasmette la forza alle ruote tramite una barra di trazione, cambiando così la direzione del veicolo. La struttura della cremagliera dello sterzo è simile a una combinazione di un ingranaggio e una cremagliera. Di solito è installata vicino all'asse anteriore del veicolo e collegata ai fusi a snodo delle ruote sinistra e destra.

La cremagliera dello sterzo ha una versione servoassistita (idraulica o elettrica) e una versione non servoassistita. La maggior parte dei veicoli moderni è dotata di un sistema di servosterzo che si basa sull'assistenza idraulica o elettrica per ridurre la forza di sterzata del conducente, rendendo il veicolo più facile da usare. Un guasto al motore elettrico che controlla il servosterzo elettrico del veicolo non deve preoccupare eccessivamente, poiché la riparazione è spesso possibile.

Manifestazioni di Guasto: Piantone dello Sterzo vs. Cremagliera

Per determinare con precisione se il guasto è dovuto al piantone dello sterzo o alla cremagliera del servosterzo, è fondamentale comprendere le manifestazioni di guasto di entrambi e come identificare il guasto attraverso l'esperienza di guida, l'ispezione visiva e acustica.

Quali sono le manifestazioni del guasto del piantone dello sterzo?

Le principali manifestazioni di guasto del piantone dello sterzo sono scarsa trasmissione della forza, rumore anomalo durante la rotazione e feedback anomalo del volante. Le manifestazioni di guasto comuni includono:

• Clic o rumore anomalo quando si gira il volante: Se si sentono clic, cigolii o rumori di attrito metallico provenienti da vicino al piantone dello sterzo quando si gira il volante, potrebbe significare che il giunto universale, il cuscinetto o altre parti di trasmissione del piantone dello sterzo sono usurati o allentati. Il giunto universale è un componente chiave nel piantone dello sterzo, che assicura che la rotazione del volante possa essere trasmessa senza problemi alla cremagliera del servosterzo. Se il giunto universale è danneggiato, il piantone dello sterzo potrebbe produrre rumori anomali durante la trasmissione della forza. Un esempio di rumore tipico può essere un suono "strisciante" quando si sterza normalmente o un "tlac" quando si sterzano totalmente le ruote fino a fine corsa. Alcuni utenti hanno riscontrato rumori accentuati quando le ruote sono leggermente sterzate o quando si percorre una strada tipo pavè.
• Il volante gira in modo rigido o si blocca: Quando il volante non gira fluidamente o si blocca a certi angoli, potrebbe indicare che i cusetti interni o altre parti del piantone dello sterzo sono danneggiati o usurati. I cuscinetti all'interno del piantone dello sterzo aiutano il piantone dello sterzo a ruotare fluidamente. Qualsiasi usura o invecchiamento farà sì che il volante giri in modo rigido, influenzando le prestazioni di sterzata del veicolo. In un'auto senza servosterzo, un sintomo chiaro è l'improvvisa rigidità del volante, la diminuzione dell'angolo di rotazione e l'impossibilità di svolgere alcune manovre.
• Il volante trema o è allentato: Un evidente tremolio o allentamento del volante quando si gira indica solitamente un problema con l'installazione o il supporto del piantone dello sterzo. Punti di collegamento o staffe allentati del piantone dello sterzo possono causare un contatto non stabile del volante con altre parti del sistema di sterzo, il che a sua volta influisce sul controllo della guida. Questa sensazione di allentamento può gradualmente peggiorare nel tempo, quindi dovrebbe essere controllata il prima possibile.
• Guasto della funzione di ritorno automatico del volante: In circostanze normali, il volante dovrebbe tornare automaticamente alla posizione centrale dopo aver svoltato. Ciò è dovuto all'effetto combinato della geometria del veicolo e del sistema di sterzo. Se il volante non torna automaticamente alla posizione centrale, il piantone dello sterzo potrebbe presentare attrito interno o inceppamenti, che impediscono la normale trasmissione della forza. Questa situazione è stata riscontrata in alcune Renault Megane, dove lo sterzo non tornava dopo una curva a sinistra, mentre da destra si riassestava centralmente, e ad alta velocità non diventava meno leggero come dovrebbe. Un altro sintomo è quando c'è un blocco direzionale, e il volante non ritorna automaticamente a zero gradi. Quest'ultimo racchiude il movimento di rotazione; in effetti, un ingranaggio rotto trattiene il sistema.
• Funzione di inclinazione non funzionante correttamente: Questa funzione dovrebbe permettere al conducente di regolare la posizione e l'angolo del volante per ottimizzare il comfort. Un malfunzionamento in quest'area indica un problema al piantone.

Come si manifesta un guasto alla cremagliera del servosterzo?

Rispetto al piantone dello sterzo, un guasto alla cremagliera del servosterzo influirà direttamente sulla risposta dello sterzo e sulla stabilità di guida del veicolo. I seguenti sono segnali comuni di guasto alla cremagliera del servosterzo:

• Cigolii o rumori idraulici durante lo sterzo: Se si avvertono scricchiolii, cigolii o un ronzio idraulico proveniente dalla cremagliera del servosterzo quando si gira il volante, potrebbe essere che gli ingranaggi all'interno della cremagliera del servosterzo siano usurati, non sufficientemente lubrificati o che ci sia un problema con il sistema del servosterzo (servosterzo idraulico). I guasti al sistema dello sterzo idraulico sono solitamente accompagnati da perdite di olio idraulico o pressione dell'olio insufficiente, che causa un aumento del rumore del sistema dello sterzo.
• Sforzo di rotazione del volante: Quando la cremagliera del servosterzo si guasta, il conducente noterà che il volante è più difficile da girare del solito. Per i veicoli dotati di sistemi di servosterzo, i guasti al sistema di servosterzo aumenteranno significativamente lo sforzo richiesto per girare il volante. Questa sensazione di sforzo potrebbe indicare un problema con la cremagliera del servosterzo o con la pompa idraulica o il sensore del sistema di servosterzo.
• Risposta lenta delle ruote durante lo sterzo: Se le ruote anteriori del veicolo rispondono lentamente o in modo irregolare quando si gira il volante, potrebbe esserci un problema con le parti meccaniche interne della cremagliera del servosterzo. Gli ingranaggi all'interno della cremagliera potrebbero essere usurati o danneggiati, causando una risposta lenta dello sterzo del veicolo, il che avrà un impatto diretto sulla sicurezza di guida, specialmente quando si guida ad alta velocità o si effettuano manovre di emergenza.
• Sterzo o deviazione anomala del veicolo: Se il veicolo devia durante la guida in linea retta, o l'angolo di sterzata è impreciso, ciò potrebbe essere il risultato di un danno interno alla cremagliera del servosterzo o dell'usura del tirante dello sterzo. Una connessione allentata o usurata tra la cremagliera del servosterzo e il tirante influenzerà direttamente la stabilità di guida del veicolo, rendendo difficile per il veicolo mantenere una linea retta. Alcuni utenti di Renault Megane hanno segnalato che l'auto tirava a sinistra, con il volante che si posizionava angolato a sinistra e una chiara differenza di morbidezza del servosterzo tra la rotazione a sinistra e a destra.
• Perdita di liquido del servosterzo: Se si riscontra una perdita di fluido dal fondo del veicolo, in particolare vicino alla cremagliera del servosterzo, potrebbe trattarsi di una perdita di fluido del servosterzo. Ciò è solitamente causato da una guarnizione danneggiata nella cremagliera del servosterzo. La perdita di fluido idraulico ridurrà la servoassistenza del sistema di sterzo, rendendo la sterzata difficile e instabile.

Diagnosi Specifica per la Renault Clio 2000

Nella Renault Clio 2000, e in generale nei veicoli Renault, la situazione di blocco dello sterzo con impossibilità di accendere il quadro e mettere in moto la vettura è spesso legata al sistema immobilizer e al bloccasterzo elettronico.

Se ci si trova in una situazione in cui non è possibile accendere il quadro, né mettere in moto la vettura e lo sterzo è bloccato, il problema potrebbe essere più complesso di una semplice usura meccanica. Un aspetto cruciale per i veicoli Renault è che l'immobilizer è integrato anche nell'assistenza allo sterzo, oltre che nella centralina immobilizer, che per Renault è il body computer chiamato UCH (Unità Controllo Abitacolo).

Per la diagnosi, è fondamentale:

1. Verificare con entrambe le chiavi: assicurarsi che il difetto persista con entrambe le chiavi in dotazione, per escludere un problema legato alla chiave stessa.
2. Diagnosi della centralina immobilizer (UCH): Collegarsi alla centralina UCH per verificare la presenza di codici di errore.
3. Verifica in tempo reale dei parametri UPC: tramite diagnosi, è necessario collegarsi all'UPC (Unità di Protezione e Commutazione) e verificare nei parametri in tempo reale se la chiave è riconosciuta.

Anche se l'immobilizer non riconoscesse la chiave, la vettura si comporta in modo simile: il quadro non si accende e lo sterzo rimane bloccato. La fortuna vuole che Renault abbia messo l'immobilizer anche nell'assistenza allo sterzo. Questo significa che se si sostituisse il piantone con uno di recupero, la vettura non partirebbe a meno che non lo si monti a motore già in moto. Purtroppo, questo stratagemma funziona solo fino al primo distacco di batteria e, questa potrebbe essere la nostra situazione, scopribile con la diagnosi.

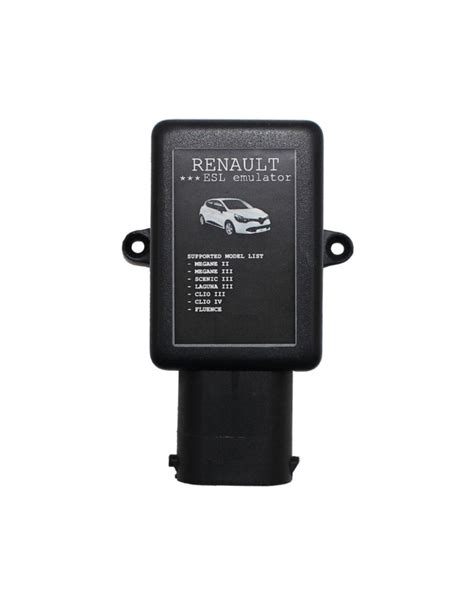

Il ruolo degli emulatori

Un metodo rapido per verificare il difetto, per chi possiede gli strumenti, è utilizzare un emulatore. Basterebbe staccare lo spinotto dal bloccasterzo, attaccarlo all'emulatore e inserire la chiave per far partire la macchina. È consigliabile avere a disposizione emulatori multi-marca (Renault, BMW, Mercedes) per la loro smisurata compatibilità che permette di testare il difetto su una vasta gamma di veicoli. Tuttavia, è importante notare che in passato si sono verificati casi in cui i clienti sostenevano che gli emulatori fossero difettosi perché la loro macchina non si accendeva, anche a causa di cablaggi interrotti dello spinotto che alimenta il posteriore, il quale si comporta in modo analogo.

Come Distinguere i Guasti: Una Guida Approfondita

La chiave per distinguere tra guasti del piantone dello sterzo e della cremagliera del servosterzo è osservare la manifestazione specifica del guasto, così come il suono, il feedback del volante e la reazione del veicolo quando si verifica il guasto. I seguenti metodi possono aiutare i proprietari di auto a identificare meglio la fonte del guasto:

A giudicare dal suono della faglia

• Il suono di un guasto al piantone dello sterzo: Se senti uno scatto, uno scricchiolio o un suono anomalo di attrito metallico vicino al volante (solitamente sotto il volante o vicino alle ginocchia del conducente), oppure se si sente un suono anomalo di attrito metallico quando si gira il volante, è probabile che il problema riguardi il piantone dello sterzo. Questi suoni solitamente derivano dall'usura o dal danneggiamento dei giunti universali, dei cuscinetti o di altre parti della trasmissione all'interno del piantone dello sterzo. Alcuni proprietari di Renault Megane hanno descritto rumori provenire da sotto lo sterzo, riscontrati dopo 8 mila chilometri, che la concessionaria ha attribuito a "tolleranze".
• Rumore di guasto della cremagliera del servosterzo: Se il rumore proviene dalla parte anteriore del veicolo, in particolare vicino alla ruota o al telaio, ed è accompagnato da ronzio idraulico, inceppamento degli ingranaggi o perdita di olio idraulico, il problema è molto probabilmente dovuto alla cremagliera del servosterzo o al sistema di servosterzo. Per le Megane, si è riscontrato che il rumore proveniva esclusivamente dalla zona scatola di sterzo, manifestandosi in modo più accentuato quando le ruote sono leggermente sterzate o quando si percorre una strada tipo pavè. Un meccanico di fiducia ha riscontrato un gioco eccessivo nei due pistoni o bracci che scorrono nella scatola di sterzo, verificando il gioco smontando la ruota e scollegando il braccetto fissato alla ruota, e togliendo la cuffia alla scatola ha dimostrato il gioco eccessivo in estensione.

A giudicare dal feedback del volante

• Feedback di guasto del piantone dello sterzo: Quando il piantone dello sterzo si rompe, il feedback del volante può mostrare rigidità o stagnazione, specialmente quando c'è un inceppamento o resistenza quando si gira il volante, che di solito si verifica quando si gira a bassa velocità. Se il volante è ovviamente allentato o traballante, è probabile che il problema riguardi anche le parti di collegamento o i dispositivi di supporto del piantone dello sterzo.
• Feedback di guasto della cremagliera del servosterzo: Il guasto della cremagliera del servosterzo si manifesta spesso con difficoltà nel girare il volante, in particolare risposta lenta o sterzo asimmetrico durante la guida. I problemi al sistema di servosterzo faranno anche sentire al conducente una mancanza di potenza quando gira il volante a bassa velocità e richiederanno persino una forza maggiore per completare la svolta. In alcune Megane, dopo aver fatto il parallelismo e aver risolto un problema di deriva a sinistra, è sorto un nuovo problema: quando si curva a destra e si prende una buca sulla gomma destra, lo sterzo "balla".

A giudicare dallo stato di guida del veicolo

• L'impatto del guasto del piantone dello sterzo: Se il problema è principalmente concentrato sulla rotazione e la trasmissione del volante e il veicolo non presenta deviazioni evidenti o reazioni anomale durante la guida in linea retta, il problema potrebbe essere concentrato sul piantone dello sterzo. Soprattutto quando il volante non gira in modo fluido, altri componenti dello sterzo potrebbero comunque funzionare normalmente.
• L'impatto del guasto della cremagliera del servosterzo: Il guasto della cremagliera del servosterzo di solito influisce sul funzionamento dell'intero sistema di sterzo, causando deviazioni del veicolo, instabilità o una risposta lenta dello sterzo durante la guida. Se il veicolo mostra evidenti anomalie meccaniche in curva, come sovrasterzo o sottosterzo, è probabile che il problema riguardi la cremagliera del servosterzo o il tirante. La problematica di un veicolo che "tira a sinistra" o a destra, anche dopo regolazioni, è stata più volte associata a problemi del servosterzo elettrico o della cremagliera. Inoltre, grossi tonfi dagli ammortizzatori quando si prendono buchette leggere o piccoli rialzi di asfalto, e la sensazione che le ruote non stiano incollate alla strada, possono essere segnali di un problema più ampio che coinvolge l'assetto e, indirettamente, la cremagliera.

Come Confermare Ulteriormente la Fonte del Guasto?

Dopo l'esperienza di guida e il giudizio iniziale, se non si è ancora sicuri dell'origine esatta del guasto, si consiglia di adottare i seguenti metodi per un'ulteriore conferma:

Controllare lo stato del fluido idraulico

Se il veicolo è dotato di un sistema di servosterzo, è possibile controllare lo stato del fluido del servosterzo. Se il livello del fluido è insufficiente o si riscontra una perdita di fluido, il problema potrebbe essere nella cremagliera del servosterzo, che è strettamente correlata al sistema idraulico. La perdita di fluido è spesso causata dal guasto della guarnizione nella cremagliera del servosterzo.

Strumento stetoscopio

Utilizzando uno stetoscopio professionale (o uno strumento di diagnosi del rumore di bordo), la fonte del rumore può essere localizzata con maggiore precisione. Tali strumenti possono aiutare i tecnici a distinguere se il suono proviene dai componenti interni del piantone dello sterzo, dalla cremagliera del servosterzo o da altri componenti del telaio.

Ispezione dell'ascensore da garage

Sollevando il veicolo, il tecnico può controllare manualmente ogni componente del sistema di sterzo, tra cui il piantone dello sterzo, la cremagliera del servosterzo e i connettori. Scuotendo e osservando lo stato di funzionamento di questi componenti, il tecnico può confermare più chiaramente la posizione esatta del guasto. È un elemento essenziale per la manovrabilità di un'auto. Quando lo sterzo non risponde correttamente ai nostri comandi, viene compromessa la sicurezza stradale. L'impianto sterzante è uno degli elementi più complessi ma allo stesso tempo fondamentali in un'automobile.

Riparazione e Ricondizionamento

I costi di un piantone dello sterzo potrebbero essere piuttosto elevati, e non in tutti i casi la sua sostituzione è effettivamente conveniente. Se si è verificato un guasto al motore elettrico che controlla il servosterzo elettrico del veicolo, la riparazione è possibile.

Motorino del servosterzo elettrico: Riparazione o ricondizionamento?

Quando si verifica un guasto EPS (Electric Power Steering), molti optano per una riparazione rapida e semplice del motore. Tuttavia, una riparazione del servosterzo elettrico si occupa solo di alcuni componenti difettosi per fornire una soluzione temporanea. Il ricondizionamento, invece, è spesso la soluzione più duratura. Tutti i motorini del servosterzo elettrico ricondizionati vengono testati in condizioni di carico e di guida realistiche, per garantire che siano stati ripristinati almeno alla piena funzionalità, se non meglio. Il ricondizionamento può anche prevedere l'utilizzo di componenti superiori allo standard OEM (Original Equipment Manufacturer) per migliorare la durata dell'unità. Pertanto, il ricondizionamento del motorino servosterzo elettrico è spesso la soluzione migliore rispetto alla semplice riparazione.

Approccio Renault e problematiche comuni

In alcune concessionarie Renault, si è riscontrato che i rumori anomali o i giochi allo sterzo, anche su veicoli con chilometraggi relativamente bassi (es. 75.000 km), vengono talvolta considerati "normali" a causa di una presunta "tolleranza maggiore" delle scatole di sterzo. Tuttavia, se un meccanico di fiducia riscontra un gioco eccessivo nei pistoni o bracci della scatola di sterzo, questo indica un problema che merita attenzione. Alcuni clienti hanno dovuto insistere molto per ottenere la sostituzione del piantone dello sterzo, a volte anche in scadenza di garanzia, con alcuni tecnici che suggerivano di "forzare la cosa e battersi per la sostituzione".

È importante rivolgersi a officine che abbiano una reputazione di serietà e competenza, soprattutto se si riscontrano problemi persistenti. Il consiglio di rivolgersi a un'altra concessionaria o a un'officina più piccola, che potrebbe avere meno macchine e quindi più tempo per la diagnosi e la sostituzione dei pezzi, può essere valido in certi contesti.

Problemi come lo sterzo che non torna dopo una curva, o che diventa più duro in una direzione rispetto all'altra, sono stati spesso risolti con la riprogrammazione della centralina del servosterzo elettrico o, in casi più estremi, con la sostituzione dell'intero servosterzo elettrico. È stato anche evidenziato che alcuni modelli Renault, come le Grandtour, possono avere problemi noti di "deriva a sinistra", tanto che il servizio clienti Renault ne è a conoscenza.

La persistenza di problemi di assetto o rumori può anche indicare che "qualcosa sotto si allenta", suggerendo un possibile problema di progettazione o di serraggio insufficiente dei componenti. Un semplice frenafiletti da pochi euro potrebbe eliminare l'inconveniente se si tratta di bulloni che si allentano, ma se il problema è più profondo, con tensioni non calcolate o sollecitazioni non smorzate, la questione è più grave e richiede un intervento strutturale.
