La Guida Essenziale per l'Allineamento del Manubrio e della Forcella della Vostra Moto

Un manubrio non allineato o una forcella storta possono trasformare un'esperienza di guida piacevole in un incubo di instabilità e pericolo. Che si tratti di un leggero disallineamento percepito in rettilineo, di uno "sbacchettamento" a determinate velocità, o di un evidente sbandamento laterale, questi problemi richiedono attenzione e un intervento mirato. Questo articolo si propone di esplorare le cause comuni di tali disallineamenti e di fornire una guida dettagliata su come affrontarli, spaziando dalle soluzioni più semplici a quelle che richiedono un intervento più approfondito, il tutto con l'obiettivo di ripristinare la precisione e la sicurezza della vostra moto.

Comprendere le Cause del Disallineamento del Manubrio e della Forcella

Prima di intraprendere qualsiasi operazione di correzione, è fondamentale comprendere le ragioni per cui il manubrio o la forcella potrebbero non essere perfettamente allineati. Le cause più comuni includono:

• Cadute o Impatti: Anche una caduta a bassa velocità, un urto contro un ostacolo, o una buca particolarmente insidiosa possono causare la torsione o la flessione degli steli della forcella, delle piastre di sterzo, o del manubrio stesso. L'energia dell'impatto può trasmettersi attraverso l'intera struttura anteriore della moto.
• Trasporto Inadeguato: Durante il trasporto della moto (ad esempio, su un carrello o un furgone), un legaggio eccessivamente teso o applicato in modo scorretto può esercitare una pressione tale da disallineare la forcella o il manubrio. Questo è un problema che si riscontra talvolta sulle moto nuove al momento della consegna.
• Usura o Danneggiamento dei Componenti: Componenti come i cuscinetti di sterzo usurati o danneggiati possono creare giochi anomali che si manifestano come instabilità o "sbacchettamento". In casi più rari, anche le piastre di sterzo o i riser del manubrio possono subire deformazioni.
• Manutenzione Inadeguata: Un serraggio scorretto dei bulloni delle piastre di sterzo o del cannotto di sterzo può portare a disallineamenti. Ad esempio, un cannotto troppo serrato può pregiudicare la guidabilità, mentre un serraggio insufficiente può permettere movimenti indesiderati.

Sintomi di un Manubrio o Forcella Non Allineati

I segnali che indicano la presenza di un problema di allineamento possono variare in intensità e tipologia:

• Manubrio Visibilmente Storto: Il sintomo più evidente è quando, procedendo in linea retta, il manubrio non appare perpendicolare all'interasse della moto, con una manopola che sembra più arretrata o avanzata rispetto all'altra.
• Tendenza a Sbandare: La moto può tendere a deviare verso un lato specifico quando si lascia il manubrio, anche per brevi istanti. Questo può essere più pronunciato in rettilineo o durante le curve.
• Instabilità in Curva: Si può percepire una minore stabilità durante le pieghe, con la moto che sembra "chiudere" la traiettoria, specialmente nelle curve a destra o a sinistra.
• "Sbacchettamento" ( a.k.a. Tank Slapper): A velocità più elevate, specialmente con carichi aggiuntivi (zavorrina, valigie), si può verificare un rapido e incontrollabile movimento oscillatorio del manubrio. Questo fenomeno, noto anche come "tank slapper", è particolarmente pericoloso.
• Gioco nel Canotto di Sterzo: Durante la frenata o in presenza di irregolarità del manto stradale, si può avvertire un gioco anomalo o un "colpo" nel canotto di sterzo.

La Misurazione della Forza di Sterzo: Un Approccio Metodico

Prima di apportare qualsiasi regolazione, un metodo consigliato per valutare lo stato del sistema di sterzo è misurare la forza necessaria per spostare il manubrio. Questo può essere effettuato utilizzando un dinamometro o una bilancia per bagagli. Il valore di riferimento è solitamente indicato nel manuale d'uso della specifica moto. Questo passaggio permette di quantificare l'eventuale attrito eccessivo o la fluidità del movimento sterzante, fornendo un dato oggettivo da confrontare con le specifiche del produttore.

Tecniche di Allineamento: Dal Semplice al Complesso

Affrontare un disallineamento richiede un approccio graduale, partendo dalle soluzioni meno invasive.

1. Controllo e Serraggio dei Bulloni delle Piastre di Sterzo e dei Riser

In molti casi, un disallineamento lieve può essere risolto semplicemente controllando e serrando correttamente i bulloni che fissano le piastre di sterzo e i riser del manubrio.

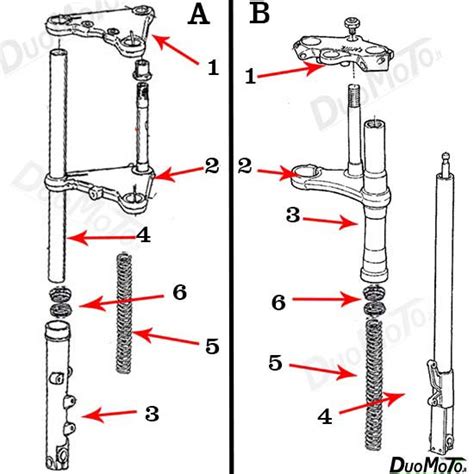

• Piastre di Sterzo: Le piastre di sterzo (superiore e inferiore) sono elementi cruciali che collegano gli steli della forcella al cannotto di sterzo. I bulloni che le serrano devono essere stretti secondo le specifiche del produttore. È importante notare che il dado centrale sopra la piastra superiore non deve essere eccessivamente serrato, e la sua presenza o assenza di rondelle può essere significativa. Un serraggio troppo blando può causare gioco, mentre un serraggio eccessivo può creare attrito e compromettere la fluidità.
• Riser del Manubrio: I riser sono i supporti che elevano il manubrio. Anch'essi sono fissati alla piastra superiore tramite bulloni. Se questi bulloni sono allentati, il manubrio può ruotare leggermente, causando un disallineamento.

Procedura Generale:

1. Sollevare la Moto: Per facilitare l'accesso, è consigliabile sollevare la moto in modo che la ruota anteriore sia sollevata da terra. L'uso di cavalletti anteriori sotto le forcelle o un sollevatore centrale può essere utile.
2. Allentare i Bulloni: Allentare gradualmente i bulloni delle piastre di sterzo (inferiore e superiore) e i bulloni dei riser del manubrio. Non è necessario svitarli completamente, ma solo quanto basta per permettere un leggero movimento.
3. Allineare la Forcella e il Manubrio: Con i bulloni allentati, si può tentare di allineare la forcella e il manubrio. Questo può essere fatto applicando una leggera forza laterale sul cerchio anteriore, spingendo delicatamente il manubrio nella direzione corretta, o dando delle leggere "pomate" alla forcella mentre la ruota anteriore è a terra o contro un muro.
4. Serrare i Bulloni: Una volta che la forcella e il manubrio sembrano allineati, serrare i bulloni seguendo l'ordine e le coppie di serraggio specificate nel manuale d'uso della moto. È cruciale procedere in modo graduale e incrociato per garantire un serraggio uniforme.

Nota: Alcuni utenti hanno riscontrato successo allentando contemporaneamente gli 8 bulloni delle due piastre (superiore e inferiore) per permettere un movimento più libero degli steli della forcella prima di procedere al serraggio.

2. Rotazione del Manubrio sui Riser

Nel caso in cui il problema sia legato alla posizione del manubrio e non alla forcella o alle piastre, è possibile tentare una leggera regolazione ruotando il manubrio sui riser.

Procedura:

1. Allentare le Viti Superiori dei Riser: Allentare le viti che fissano il manubrio ai riser.
2. Ruotare il Manubrio: Tirare delicatamente il manubrio verso di sé. Questo farà sì che il manubrio ruoti leggermente sui riser, avvicinandosi al pilota.
3. Serrare le Viti: Una volta trovata una posizione più confortevole, serrare nuovamente le viti dei riser.

Limitazioni: Questa manovra offre benefici limitati poiché la rotazione del manubrio influenzerà la posizione di specchietti, manopole e comandi. Inoltre, una rotazione eccessiva potrebbe causare un abbassamento del manubrio, potenzialmente portandolo a toccare il serbatoio in manovra.

3. Kit di Rialzo e Arretrato Manubrio

Per chi necessita di una regolazione più significativa della posizione del manubrio, esistono in commercio kit specifici. Questi kit, noti come "rialzi" o "arretratori" del manubrio, consentono di modificare la posizione per adattarla meglio all'ergonomia del pilota.

• Tipologie: Esistono diverse tipologie di kit, che possono sia rialzare che arretrare il manubrio, o combinare entrambe le regolazioni. Le modifiche più comuni offrono arretrati di circa 20 mm e rialzi di 30 mm.
• Considerazioni: È importante notare che la maggior parte di questi kit tende ad alzare il manubrio oltre ad arretrarlo. Inoltre, è fondamentale considerare la lunghezza dei cavi elettrici, delle tubazioni dei freni e dei cavi della frizione e dell'acceleratore. Tirarli eccessivamente può causare problemi di manovra o danni. In generale, non è consigliabile arretrare il manubrio più di circa 30 mm rispetto alla posizione originale.
• Soluzioni Personalizzate: Per esigenze particolari, è possibile considerare la realizzazione di supporti manubrio personalizzati tramite software CAD e lavorazioni CNC, soprattutto se i riser originali sono imbullonati alla piastra forcella e non saldati.

4. Controllo dei Cuscinetti di Sterzo

Lo "sbacchettamento" a determinate velocità, specialmente con carico, può essere sintomo di cuscinetti di sterzo usurati o danneggiati. Se si avverte un gioco anomalo nel canotto di sterzo, soprattutto in frenata, è consigliabile far ispezionare e, se necessario, sostituire i cuscinetti. La sostituzione dei cuscinetti di sterzo può essere un'operazione costosa (materiale e manodopera), ma è fondamentale per ripristinare la stabilità e la sicurezza della moto.

5. Rettifica o Sostituzione della Forcella

Se la forcella è visibilmente piegata o storta, le opzioni sono due:

• Rettifica: In alcuni casi, è possibile far rettificare gli steli della forcella da specialisti. Tuttavia, questa operazione non è sempre possibile o consigliata, specialmente se la deformazione è significativa o se gli steli presentano bozzetti o danni superficiali.
• Sostituzione: La soluzione più sicura, se la forcella è danneggiata, è la sua sostituzione completa. Questo include gli steli, le piastre di sterzo e, a volte, anche altri componenti dell'avantreno.

Verifica della Rettilineità degli Steli: Un metodo per verificare se gli steli sono in asse prevede di allentare il ponticello (se presente), abbassare i soffietti della forcella e poi osservare gli steli lateralmente. Se sono perfettamente allineati, si dovrebbe vedere un solo stelo, con l'altro che scompare dietro appena si sposta lo sguardo. Se si vede parte dello stelo dietro solo in parte (vicino alle piastre o vicino alla ruota), la forcella è svergolata.

6. Allineamento delle Piastre di Sterzo

Questa procedura, che richiede un certo grado di manualità e fiducia nel risultato, è spesso l'ultima spiaggia quando i metodi più semplici non hanno risolto il problema.

Procedura:

1. Sollevare la Moto: Assicurarsi che la ruota anteriore sia sollevata da terra.
2. Allentare i Bulloni: Allentare completamente i bulloni che fissano gli steli della forcella alle piastre di sterzo (sia superiore che inferiore). Potrebbe essere necessario allentare anche i bulloni del cannotto di sterzo.
3. Applicare Forza: Con i bulloni allentati, applicare una forza controllata per allineare gli steli. Questo può essere fatto spingendo con decisione sulla ruota anteriore mentre il manubrio è bloccato in una posizione di finecorsa, o applicando forza laterale sul cerchio. A volte, dare dei leggeri colpi con un martello di gomma o appoggiare la ruota anteriore contro un muro e fare forza con il manubrio può aiutare.
4. Verificare l'Allineamento: Controllare visivamente l'allineamento del manubrio rispetto alla ruota e alle piastre.
5. Serrare i Bulloni: Una volta ottenuto l'allineamento desiderato, serrare nuovamente tutti i bulloni secondo le specifiche del produttore.

Importante: Questo processo può richiedere diversi tentativi per trovare il punto esatto in cui il manubrio è perfettamente dritto rispetto alla ruota e alla forcella.

Considerazioni Aggiuntive per la Honda CBF 600

Per i possessori di Honda CBF 600, in particolare del modello S ABS del 2005, esiste una caratteristica di design che permette una regolazione della posizione del manubrio:

• Riser Eccentrici: I riser (portamanubri) di questo modello sono progettati in modo eccentrico. Ruotando questi riser, è possibile modificare la distanza del manubrio dal pilota, offrendo una differenza di posizione di circa 2 cm. Questo può essere un valido aiuto per chi, come i piloti di statura minuta, cerca una posizione di guida più comoda e arretrata.

Quando Rivolgersi a un Professionista

Sebbene molte delle operazioni descritte possano essere eseguite da un appassionato con una buona manualità, ci sono situazioni in cui è consigliabile rivolgersi a un professionista:

• Dubbi sulla Diagnosi: Se non si è certi della causa del problema o se i sintomi persistono dopo i tentativi di allineamento.
• Componenti Danneggiati: Se si sospetta un danno a componenti strutturali come il telaio o le piastre di sterzo.
• Mancanza di Attrezzatura: Per operazioni che richiedono attrezzi specifici o una maggiore precisione, come la misurazione della forza di sterzo con dinamometro.
• Sostituzione Cuscinetti: La sostituzione dei cuscinetti di sterzo è un lavoro che richiede competenza e attrezzatura specifica.
• Rettifica Forcella: Se la forcella necessita di rettifica, è fondamentale affidarsi a specialisti del settore.

Un meccanico esperto, soprattutto uno specializzato in sospensioni, sarà in grado di diagnosticare correttamente il problema, eseguire le riparazioni necessarie e garantire che la moto sia perfettamente allineata e sicura da guidare.

Conclusione Provvisoria

Mantenere il manubrio e la forcella della propria moto perfettamente allineati è essenziale per la sicurezza e il piacere di guida. Che si tratti di un semplice controllo del serraggio, di una regolazione più complessa delle piastre di sterzo, o della sostituzione di componenti danneggiati, comprendere le cause e le procedure corrette permette di affrontare questi problemi con maggiore efficacia. In caso di dubbi, non esitate a consultare un professionista. La vostra sicurezza è la priorità assoluta.
