Le piastre di sterzo rappresentano un componente cruciale nel sistema di sterzo di una motocicletta, influenzando direttamente la maneggevolezza, la precisione e la stabilità del veicolo. In particolare, le piastre di sterzo con piantone rigido, come quelle prodotte da HTM Racing, sono progettate per offrire un miglioramento tangibile delle prestazioni, combinando innovazione tecnologica e un design ricercato. Questo articolo esplorerà in dettaglio la loro funzione, i materiali impiegati, i benefici apportati e le considerazioni tecniche relative al loro utilizzo, fornendo al contempo un quadro normativo importante per l'utilizzo di veicoli non omologati.
La Funzione Essenziale delle Piastre di Sterzo

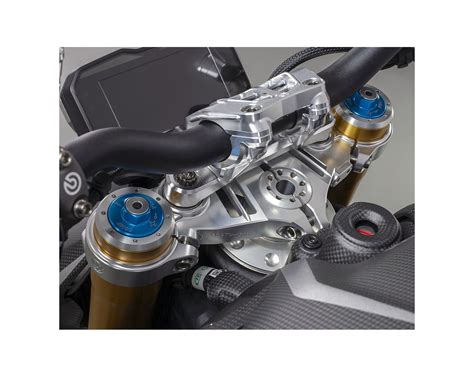

Le piastre di sterzo, comunemente note come piastre forcella o triple clamp, sono due elementi metallici che collegano gli steli della forcella alla colonna dello sterzo della motocicletta. La piastra superiore ospita tipicamente il manubrio tramite i riser, mentre la piastra inferiore è fissata direttamente agli steli della forcella. Il loro ruolo primario è quello di distribuire le forze trasmesse dal manubrio e dalla ruota anteriore al telaio, garantendo al contempo la corretta geometria dello sterzo.
La rigidità di questo sistema è fondamentale. Una maggiore rigidità delle piastre di sterzo si traduce in una risposta più diretta e precisa alle azioni del pilota. Questo significa che ogni movimento del manubrio viene trasmesso in modo più fedele alla ruota anteriore, migliorando la sensazione di connessione tra pilota e strada. L'aumento della rigidità dell'avantreno può portare a una maggiore stabilità in curva, una migliore sensibilità sul terreno e una riduzione delle flessioni indesiderate che potrebbero compromettere la traiettoria.
HTM Racing: Innovazione e Prestazioni per l'Avantreno
Le piastre di sterzo realizzate da HTM Racing specificatamente per moto naked sono un prodotto di notevole impatto che coniuga in un solo elemento diversi vantaggi chiave:
- Miglioramento della guidabilità della moto: Una maggiore precisione dello sterzo consente al pilota di impostare le curve con maggiore sicurezza e di mantenere la traiettoria desiderata con minor sforzo.
- Aumento della rigidità e della precisione dell’avantreno: Come accennato, questo è uno dei benefici primari. L'avantreno diventa più solido, reagendo in modo più prevedibile e immediato agli input del pilota.
- Alleggerimento, fino ad oltre 1kg, rispetto al prodotto di serie: L'uso di leghe leggere e design ottimizzati consente di ridurre significativamente il peso complessivo, contribuendo a migliorare l'agilità e la maneggevolezza del veicolo.
- Impatto estetico impareggiabile: Oltre ai benefici funzionali, le piastre HTM Racing sono caratterizzate da un design curato e aggressivo, capace di esaltare l'estetica della motocicletta.
Materiali e Tecnologie Avanzate
Le piastre di sterzo HTM Racing sono progettate con i più moderni CAD 3D e realizzate con le più resistenti leghe di alluminio come l’Avional e l’Ergal 7075 T6. Queste leghe sono scelte per il loro eccellente rapporto resistenza-peso e per la loro durabilità.
Il disegno è stato ottimizzato in modo da coniugare il massimo rapporto di resistenza/peso. Per raggiungere questo scopo, sono state adottate soluzioni raffinate come le nervature delle basi di sterzo che sfruttano il principio geometrico di indeformabilità del triangolo. Le nervature conferiscono maggiore rigidità alla struttura senza aumentare eccessivamente il peso.
Si notano inoltre gli alleggerimenti in prossimità delle viti e dei bracciali di serraggio. Rimuovendo materiale non soggetto a carichi significativi, si alleggerisce il gruppo basi di sterzo senza intaccarne la robustezza né la rigidità.
Degno di nota è anche il perno di sterzo, realizzato con un profilo biconico e alleggerito mediante foratura interna. La doppia conicità ha la funzione di rendere robusto il perno laddove è maggiormente sollecitato, ossia in prossimità dei cuscinetti di sterzo. La foratura interna, invece, alleggerisce notevolmente il pezzo senza intaccarne la resistenza, poiché il materiale posto al centro non partecipa in modo significativo allo sforzo.
I riser presentano una costruzione rigida e robusta, ma al contempo leggera, ottenuta grazie a ben 4 viti di fissaggio manubrio per singolo attacco e dall’appoggio largo. Il disegno particolarmente raffinato consente il massimo risparmio di peso, con raccordi su tutti e quattro i lati, forature e scarichi di alleggerimento.
Il trattamento superficiale è di eccellenza per spessore ed omogeneità di colore, ottenuti con brillantatura ed anodizzazione colorata ad alto spessore per le basi di sterzo ed i riser, garantendo sia protezione che un look personalizzato.
Geometria e Personalizzazione: Interasse e Avanzamento
Per quanto concerne le misure caratteristiche, ovvero l'interasse (la distanza fra il centro dei due steli forcella) e l'avanzamento (distanza fra il segmento che congiunge il centro degli steli e la mezzeria del perno di sterzo), vengono adottati valori frutto dell'esperienza maturata in anni di test su strada e pista. Questo approccio garantisce il miglior comportamento di guida alla moto, in base al tipo di forcella e alla tipologia di utilizzo.
Il prodotto viene realizzato su richiesta con ogni personalizzazione possibile. Questo aspetto è cruciale, poiché l'ottimizzazione delle geometrie di sterzo può avere un impatto profondo sulla dinamica del veicolo.
L'Impatto dell'Avanzamento Variabile
La possibilità di regolare l'avanzamento (offset) delle piastre di sterzo è una caratteristica avanzata che permette di affinare ulteriormente il comportamento della moto. La variazione dell'avanzamento modifica la distanza tra il perno di sterzo e il centro della ruota anteriore.
- Aumentando la distanza (maggiore avanzamento): La moto tende a diventare più stabile alle alte velocità e in uscita di curva, specialmente quando l'avantreno è scarico. Questo perché il raggio di sterzata aumenta leggermente, rendendo il veicolo meno incline a movimenti rapidi.
- Diminuendo la distanza (minore avanzamento): La moto diventa più reattiva e precisa nell'ingresso in curva, poiché il peso viene maggiormente caricato sull'avantreno. Tuttavia, questa configurazione può rendere lo sterzo più suscettibile a "sbacchettamenti" in uscita di curva o ad alte velocità.
La regolazione dell'avanzamento può essere ottenuta in diversi modi:
- Bussole ellittiche: Come nel caso citato di una moto con piastre RaceTech per CRF, dove bussole ellittiche permettono di variare la posizione del perno cannotto.
- Sfilamento degli steli forcella: Una tecnica comune per modificare la geometria dell'avantreno, che incide sull'altezza della forcella e, di conseguenza, sull'assetto generale e sull'avanzamento effettivo.
- Piastre con offset regolabile: Alcune piastre aftermarket offrono la possibilità di regolare l'offset direttamente tramite viti o pinze, permettendo modifiche anche durante l'uso in pista.
È importante sottolineare che lavorare sulle geometrie dell'avantreno richiede una profonda comprensione delle implicazioni dinamiche. Una regolazione errata può compromettere la stabilità e la sicurezza del veicolo. L'obiettivo finale dovrebbe essere quello di eliminare eventuali difetti o di ottimizzare le prestazioni per specifici utilizzi, piuttosto che effettuare continue modifiche senza una chiara comprensione dei loro effetti.

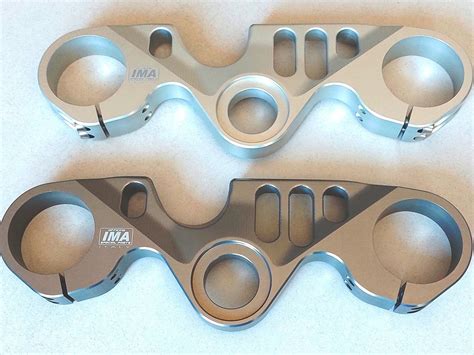

Piastre Sterzo IMA Special Parts Funzione ed installazione
Considerazioni sulla Costruzione e sui Materiali: Ricavato dal Pieno vs. Pressofuso
La discussione sulla superiorità di piastre di sterzo ricavate dal pieno (CNC) rispetto a quelle di serie (spesso ottenute per pressofusione) è complessa e merita un'analisi approfondita.
Le piastre di serie, specialmente quelle delle case motociclistiche giapponesi, sono frequentemente prodotte mediante pressofusione. Questo processo comporta il versamento di alluminio fuso in uno stampo sotto alta pressione. I vantaggi della pressofusione includono la capacità di creare forme complesse con buona precisione dimensionale e un costo di produzione relativamente basso per grandi volumi. Dal punto di vista strutturale, un pezzo ben progettato ottenuto per pressofusione può presentare una microstruttura con grani fini e una disposizione cristallina che conferisce ottime proprietà meccaniche, spesso superiori a quelle di un pezzo lavorato da un lingotto grezzo.

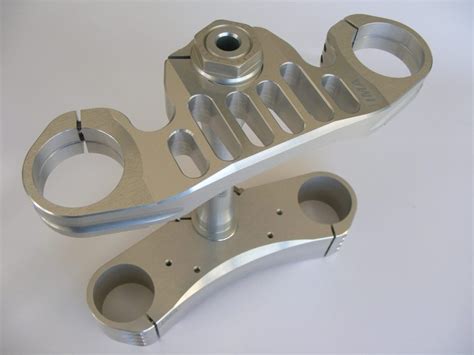

Le piastre ricavate dal pieno (o lavorate CNC) partono da un blocco solido di materiale (spesso leghe di alluminio come Ergal 7075 T6 o Avional) che viene poi fresato e modellato da macchine a controllo numerico. Questo processo permette una grande precisione dimensionale e la creazione di design complessi e ottimizzati per la leggerezza e la rigidità. Tuttavia, per ottenere prestazioni meccaniche paragonabili a quelle di un pezzo pressofuso, una piastra ricavata dal pieno deve spesso essere progettata con spessori maggiori o con nervature più pronunciate, il che può portare a un aumento di peso e rigidità.
Per l'amatore medio, le piastre di serie, sebbene esteticamente meno appariscenti, possono offrire un equilibrio ottimale tra prestazioni, durabilità e costo. Le piastre aftermarket ricavate dal pieno, invece, sono spesso destinate a piloti che cercano prestazioni al limite, personalizzazione estetica e un controllo più preciso del comportamento del veicolo, accettando talvolta un compromesso in termini di peso o costo.
Normative e Sicurezza: Veicoli Non Omologati
È fondamentale affrontare l'aspetto normativo relativo all'utilizzo di veicoli come motociclette, quad e mini moto, soprattutto quando non sono omologati per la circolazione su strade pubbliche.
- Restrizioni per i minori: I minori di 14 anni non sono autorizzati ad acquistare, noleggiare o utilizzare veicoli non omologati. L'utilizzo di questi mezzi è strettamente limitato ad attività organizzate da associazioni sportive riconosciute, come la FFM (Federazione Motociclistica Francese) o l'UFOLEP (Unione Francese delle Attività Sportive e Culturali Laiche).
- Velocità massima: La velocità massima di questi veicoli su strade pubbliche è limitata a 24 km/h, il che ne vieta di fatto l'utilizzo su tali arterie.
- Equipaggiamento protettivo: Per garantire la sicurezza, è fondamentale indossare un equipaggiamento protettivo adeguato, che includa un casco omologato, occhiali di sicurezza tipo motocross, guanti, gomitiere, ginocchiere e una protezione per il torace.
- Registrazione del veicolo: È necessario registrare il veicolo presso il Ministero dell'Interno entro 15 giorni dalla data di acquisto. Dopo aver inviato la dichiarazione, si riceverà un numero di identificazione da incidere sul telaio ed esporre su una targa ben visibile.
Queste normative sono pensate per garantire la sicurezza dei giovani e degli altri utenti della strada, limitando l'uso di veicoli potenzialmente pericolosi a contesti controllati e sicuri.
Considerazioni Tecniche sulla Realizzazione di Piastre Personalizzate
La progettazione e la realizzazione di piastre di sterzo personalizzate, come discusso in alcune conversazioni online, implicano una serie di sfide tecniche legate alla precisione dimensionale, alla scelta dei materiali e ai processi di lavorazione.
- Tolleranze dimensionali: La precisione nell'accoppiamento tra le piastre e gli steli forcella è cruciale. Tolleranze troppo strette possono impedire il corretto scorrimento degli steli, mentre tolleranze troppo ampie possono compromettere la rigidità e la sicurezza. Si parla di giochi nell'ordine di pochi centesimi di millimetro (ad esempio, tra 0.05 e 0.1 mm per l'alloggiamento dei foderi).
- Materiali: Leghe di alluminio come il 6061, 6082 o il più performante 7075 sono comunemente utilizzate. L'Ergal (una lega di alluminio-zinco-magnesio) è noto per la sua elevata resistenza.
- Processi di lavorazione: La lavorazione CNC (Controllo Numerico Computerizzato) permette di ottenere forme complesse e alta precisione. La scelta tra sede cilindrica, conica o ellittica per il piantone di sterzo influenza la complessità della lavorazione e la facilità di montaggio/smontaggio.
- Trattamenti superficiali: L'anodizzazione non solo migliora l'estetica, ma offre anche una protezione superficiale contro l'ossidazione e l'usura. Spessori minimi di anodizzazione sono generalmente trascurabili in termini di compromissione del montaggio.
La realizzazione di componenti meccanici di precisione richiede competenze specifiche in disegno tecnico, scienza dei materiali e processi di fabbricazione. La sicurezza deve essere sempre la priorità assoluta, soprattutto quando si tratta di parti critiche per la dinamica del veicolo.
