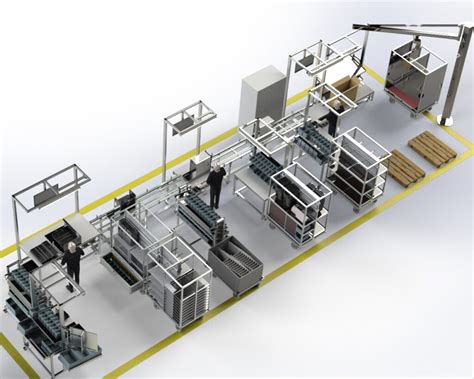

Un tempo impiegati esclusivamente nelle operazioni ad alto volume delle case automobilistiche, oggi i robot stanno entrando in tutti i settori del mondo commerciale. Questo cambiamento epocale non riguarda solo la velocità di produzione, ma una vera e propria democratizzazione della tecnologia robotica. Oltre alle tradizionali operazioni di produzione, ispezione e packaging, vediamo robot che svolgono compiti che vanno dall'estrazione mineraria e l'esplorazione spaziale, alla chirurgia e alla ricerca di laboratorio, fino alla raccolta della frutta. Questa espansione orizzontale richiede strumenti che possano adattarsi a superfici delicate come una bacca o a componenti pesanti come un blocco motore. Per la tua applicazione di movimentazione, SMC offre un'ampia gamma di pinze per adattarsi alle tue esigenze, garantendo che ogni braccio robotico trovi la sua "mano" ideale. Con un così vasto repertorio di applicazioni, i robot di oggi devono possedere una caratteristica principale: la flessibilità. Gran parte di questa flessibilità è dovuta ai componenti che si trovano all'estremità del braccio (pinze/ventose), il che significa che ci sono molti fattori da tenere in considerazione quando si seleziona un fornitore di tecnologia di presa, come ad esempio l'ampiezza della gamma, la capacità di personalizzazione e l'alto livello di assistenza clienti.
Il ruolo centrale dell'End-of-Arm Tooling (EOAT)
La flessibilità operativa di un sistema automatizzato non risiede solo nella programmazione del software o nella libertà di movimento dei giunti robotici, ma nell'interfaccia fisica tra il robot e l'oggetto: l'End-of-Arm Tooling. Condividere l'esperienza e il know-how dei produttori di robot collaborativi e dei fornitori di end effector consente ai processi produttivi di acquisire flessibilità e raggiungere una maggiore versatilità. Senza una pinza adeguata, anche il robot più avanzato perderebbe la sua utilità. La scelta dell'organo di presa definisce la capacità del sistema di gestire variazioni dimensionali, pesi differenti e fragilità dei materiali. In questo scenario, le soluzioni pneumatiche continuano a dominare il mercato grazie alla loro affidabilità, al rapporto potenza-peso e alla semplicità di manutenzione.
Pinze autocentranti a 3 griffe: cinematica e stabilità
Tra le soluzioni più sofisticate e diffuse troviamo le 3-jaw self-centering clamps. Queste rappresentano una delle soluzioni più utilizzate nei sistemi di presa per l'automazione industriale quando sono richiesti una presa sicura, il centraggio automatico e un'elevata ripetibilità. Grazie alla loro cinematica, esse sono ideali per la movimentazione di parti cilindriche, irregolari o dimensionalmente variabili.
Ma che cos'è esattamente una pinza autocentrante a 3 griffe? Una pinza pneumatica autocentrante a 3 griffe è un dispositivo di presa in cui le griffe di base si muovono in modo sincrono verso il centro del pezzo. Questo movimento coordinato permette il centraggio automatico del componente, riducendo drasticamente gli errori di posizionamento e semplificando l'integrazione in sistemi robotici e linee automatiche. Rispetto alle pinze parallele a 2 griffe, le pinze autocentranti offrono una presa più stabile su superfici curve o irregolari. La fisica della presa a tre punti crea un vincolo geometrico che impedisce al pezzo di oscillare o scivolare durante i movimenti rapidi del braccio robotico.
I vantaggi delle pinze autocentranti a 3 dita sono molteplici e toccano diversi aspetti della produzione:
- Distribuzione uniforme della forza di presa: La forza è distribuita su tre punti di contatto, migliorando la stabilità del pezzo e riducendo il rischio di scivolamento. Questo è particolarmente importante nelle applicazioni ad alta velocità o in quelle con carichi variabili, dove l'inerzia potrebbe compromettere la stabilità di una presa a soli due punti.
- Elevata ripetibilità e precisione: Le pinze autocentranti "trattate e rettificate" con piano inclinato offrono un'eccellente ripetibilità della presa nel tempo. Questa caratteristica le rende indispensabili per l'assemblaggio automatico, il carico/scarico CNC e le operazioni di movimentazione ripetitive dove il millimetro fa la differenza tra un pezzo perfetto e uno scarto.
- Versatilità geometrica: La capacità di adattarsi a diverse forme riduce la necessità di attrezzature dedicate (tooling specifico). Sono ideali per parti cilindriche, flange, boccole e componenti con superfici irregolari.
Cos'è una macchina CNC, com'è fatta e come funziona
Ambiti applicativi delle tecnologie di presa a 3 griffe
Le pinze autocentranti a 3 griffe per robot trovano impiego in numerosi settori industriali grazie alla loro robustezza. Nell'automazione meccanica e CNC, sono utilizzate per afferrare pezzi grezzi e posizionarli con precisione millimetrica all'interno delle macchine utensili. Nel settore automotive e della componentistica, gestiscono ingranaggi, cuscinetti e altri elementi rotanti. Anche nei settori dei dispositivi medici e di precisione, dove la pulizia e la precisione sono fondamentali, queste pinze giocano un ruolo chiave. Non da ultimo, il packaging tecnico e la movimentazione logistica traggono vantaggio dalla stabilità offerta dal design a tre griffe, specialmente nelle isole di assemblaggio robotizzato.
La scelta tra pneumatica ed elettrica: sfatare i miti
Molti utenti che stanno appena iniziando ad automatizzare le linee di produzione e confezionamento sono riluttanti a utilizzare pinze pneumatiche invece di quelle elettriche. Esiste un timore diffuso legato alla presunta complessità della gestione dell'aria compressa. Tuttavia, per demistificare l’uso della pneumatica nei SoftGripper e nelle pinze standard, è fondamentale analizzare le necessità reali dell'applicazione.
La differenza principale risiede spesso nell'infrastruttura di supporto. Poiché le prime due applicazioni richiedono aria compressa solo per brevi periodi di funzionamento, le dita e quindi l’utilizzo del compressore è piuttosto basso e si può optare per una centralina con una pompa integrata. Al contrario, le applicazioni ad alta velocità eseguono più di 60 cicli al minuto. Ciò richiede un compressore progettato per il funzionamento continuo e dotato di un serbatoio dell’aria compressa più grande, che viene utilizzato come riserva polmone.
Il fattore economico è un altro elemento decisivo: la differenza di prezzo può essere superiore a un ordine di grandezza e superare il costo della pinza + controller nei casi di automazione ad alta velocità. Tuttavia, un’applicazione Cobot può essere utilizzata con una pompa economica e maneggevole. Così si può davvero scegliere tra un controller ad alta velocità che richiede aria compressa, o una soluzione all-in-one per configurazioni più lente. La pneumatica offre una densità di forza che l'elettrico fatica a raggiungere a parità di ingombro, rendendo le pinze pneumatiche la scelta logica per carichi pesanti in spazi ristretti.
Anatomia di una scatola di controllo pneumatica
Cosa contiene effettivamente una scatola di controllo per pinze pneumatiche? Quali sono gli elementi importanti che garantiscono il corretto funzionamento del sistema? In sostanza, la centralina contiene un opportuno regolatore di aria compressa in grado di mantenere la pressione anche in condizioni statiche, e una serie di valvole per commutare l’aria compressa alle dita. Questi componenti lavorano in sinergia per trasformare un segnale elettrico in un'azione meccanica potente e precisa.
Volendo si può creare anche un sottovuoto per allargare le dita, una tecnica utile per afferrare oggetti dall'interno o per gestire materiali molto flessibili. Tuttavia, a differenza del passaggio della pressione alle dita, ciò comporta un maggior consumo d’aria, soprattutto perché il consumo continua durante il processo di stesura per mantenere il vuoto e quindi la posizione. Durante il processo di presa standard, invece, il dito viene pressurizzato solo una volta per chiudersi o aprirsi, ottimizzando l'efficienza energetica.
La scatola può essere controllata da semplici pin digitali, rendendo l'integrazione con il PLC o il controller del robot estremamente intuitiva. Se imposti un pin in alto (High), la pinza è aperta o chiusa a seconda della configurazione. Il neutro è quando nessuno dei pin è attivo, una condizione di riposo fondamentale per la sicurezza. La pressione può essere impostata sulla scatola stessa, permettendo una regolazione fine che si adatta alle specifiche dell'oggetto da manipolare.
Determinare la forza di presa: tra potenza e delicatezza
Uno dei dilemmi più comuni riguarda la quantità di pressione necessaria. Spesso la prima domanda è: quanto peso posso portare con le dita? Ma non sono necessariamente le informazioni significative. La capacità di carico non dipende solo dalla pressione dell'aria, ma anche dal coefficiente di attrito tra le griffe e l'oggetto, oltre che dalla forma della griffa stessa.
I grandi fattori qui sono il peso dell’oggetto e la sua sensibilità. Qui è necessaria una certa sperimentazione pratica. Nella maggior parte delle applicazioni, gli oggetti come i sacchetti di patate non vengono toccati con dita delicate; in questi casi, non sarebbe necessaria una manipolazione estremamente accurata dal punto di vista della forza superficiale. Diventa invece necessario quando si maneggia pasta cruda, prodotti da forno, cioccolato o bistecche. In questi scenari, l'uso di pinze pneumatiche con regolazione fine è superiore a molte alternative meccaniche rigide.
Di regola, nulla di estremamente delicato pesa diversi chilogrammi. Iniziamo quindi il test con 1 bar di pressione sulle dita per valutare il comportamento del materiale. Come punto di riferimento per l'alta precisione e delicatezza, un lampone maturo non ha bisogno di più di 0,2 bar per essere maneggiato in modo delicato ma sicuro. Per la maggior parte delle applicazioni industriali standard, ci si può aspettare che ogni dito tenga circa 200 g in modo affidabile con pressioni moderate.
Integrazione di sistemi a ventosa e soluzioni ibride

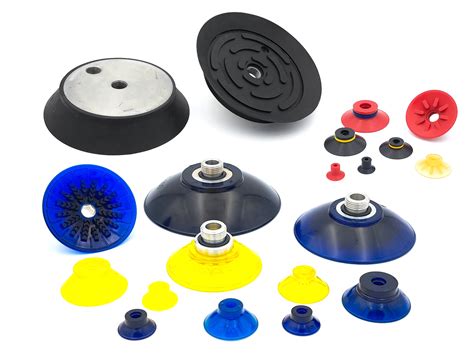

Non tutte le sfide di movimentazione si risolvono con la presa meccanica. Hai un’applicazione in cui le ventose potrebbero svolgere un ruolo? Spesso, la combinazione di una pinza pneumatica e di una ventosa offre la massima versatilità in una linea di packaging. Sebbene non si possa scegliere la ventosa perfetta senza un'analisi del materiale (porosità, rugosità, peso), quello che è possibile offrire è un controllo integrato, proprio nella scatola di controllo.
Questo approccio centralizzato permette di gestire sia il movimento delle griffe che l'attivazione del vuoto attraverso la stessa interfaccia pneumatica ed elettrica. La capacità di passare da una presa meccanica a una pneumatica a vuoto senza dover cambiare radicalmente l'infrastruttura di controllo è un vantaggio competitivo enorme per le aziende che necessitano di riconfigurare velocemente le proprie linee. Se hai domande su una particolare applicazione, il team di esperti SMC sarà lieto di consigliarti la soluzione migliore, mettendo a disposizione la competenza in azione maturata in decenni di supporto ai leader industriali mondiali.
Parametri critici per la selezione della pinza ideale
Scegliere una pinza a 3 dita richiede un'analisi metodica dei requisiti operativi. Le pinze a 3 dita autocentranti sono una soluzione affidabile ed efficiente per applicazioni di presa automatizzate che richiedono precisione e centraggio automatico, ma bisogna tenere a mente alcuni parametri fondamentali durante la fase di progettazione:
- Corsa delle griffe: È necessario assicurarsi che l'apertura totale sia sufficiente per accogliere il pezzo e che la corsa permetta un rilascio sicuro senza collisioni.
- Ambiente operativo: In presenza di trucioli metallici, liquidi refrigeranti o polveri sottili, è essenziale optare per pinze con protezione integrata o guarnizioni speciali.
- Peso e baricentro del pezzo: La forza centripeta della pinza deve contrastare non solo il peso, ma anche le accelerazioni laterali del robot.
- Tempo di ciclo: Nelle applicazioni ad alta velocità, il tempo di apertura e chiusura della pinza diventa un collo di bottiglia; la pneumatica, grazie alla velocità dell'aria compressa, offre spesso tempi di risposta imbattibili.
Ricorda che la scelta non riguarda solo il componente fisico, ma l'intero ecosistema di supporto. Per vedere il video dimostrativo delle capacità tecnologiche di SMC è necessario acconsentire all'uso dei cookie. Clicca su "Impostazioni cookie", acconsenti e goditi la nostra competenza in azione per comprendere come la flessibilità pneumatica possa trasformare la tua linea di produzione da un sistema rigido a un ambiente di lavoro dinamico e all'avanguardia.
