Iniettori Common Rail: Elettromagnetici vs Piezoelettrici, Affidabilità e Manutenzione

Il sistema Common Rail (CRS) ha rivoluzionato l'iniezione diesel, portando significativi miglioramenti in termini di efficienza e prestazioni. Al cuore di questo sistema vi sono gli iniettori, componenti di precisione estrema responsabili della corretta atomizzazione del carburante nella camera di combustione. Negli anni, la tecnologia degli iniettori si è evoluta notevolmente, portando alla coesistenza di due principali tipologie: gli iniettori elettromagnetici e quelli piezoelettrici. Comprendere le loro differenze costruttive, i vantaggi specifici, i problemi tipici e le strategie di manutenzione è fondamentale per garantire l'affidabilità e la longevità dei moderni motori diesel.

Evoluzione del Sistema Common Rail e degli Iniettori

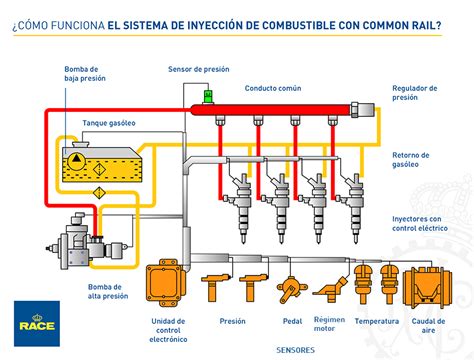

Il sistema Common Rail, introdotto alla fine degli anni '90, si basa sul mantenimento del carburante sotto costante alta pressione in una "barra comune" (rail) da cui gli iniettori attingono. Le pompe carburante ad alta pressione, evolutesi dalle HP2 alle attuali HP5, lavorano in sinergia con una valvola di controllo per mantenere la pressione ottimale indipendentemente dal carico del motore. Sebbene la funzione primaria dell'iniettore - erogare il carburante - sia rimasta invariata, la complessità del processo di iniezione si è sviluppata in modo esponenziale. Questo sviluppo è stato guidato dalla necessità di migliorare la distribuzione e la nebulizzazione del carburante nella camera per massimizzare l'efficienza della combustione e, soprattutto, per soddisfare standard sulle emissioni sempre più stringenti. L'espansione e la contrazione dei componenti interni avvengono in microsecondi, un processo che forza il carburante dall'iniettore alla camera con una precisione senza precedenti.

Iniettori Elettromagnetici: Robustezza e Affidabilità Tradizionale

Gli iniettori elettromagnetici rappresentano la tecnologia più diffusa e consolidata nel mondo del Common Rail, soprattutto sui veicoli delle generazioni precedenti o di fascia medio-bassa. Il loro principio di funzionamento si basa sull'azione di una bobina elettromagnetica (solenoide). Quando la centralina motore (ECU) invia un segnale elettrico, solitamente di 12-48 volt, la bobina genera un campo magnetico. Questo campo magnetico solleva un ago metallico, il cui movimento controlla l'apertura di un orifizio microscopico attraverso il quale il carburante ad alta pressione viene spruzzato nella camera di combustione. Al termine dell'impulso elettrico, una molla di richiamo riposiziona l'ago, chiudendo l'iniezione.

Il principale vantaggio degli iniettori elettromagnetici risiede nella loro robustezza costruttiva. I componenti meccanici sono relativamente semplici, con meno parti soggette a usura critica rispetto alle tecnologie più avanzate. Questa intrinseca solidità li rende più tolleranti a piccole contaminazioni del carburante e a variazioni nella sua qualità. Di conseguenza, gli iniettori elettromagnetici tendono ad avere una maggiore longevità e costi di produzione e sostituzione inferiori. Il tempo di risposta di un iniettore elettromagnetico tradizionale per l'apertura completa dell'ago si aggira intorno a 0,5-1 millisecondo. Sebbene questo tempo sia sufficiente per molte applicazioni, può limitare il numero di iniezioni multiple (pilota, principale, post-iniezione) eseguibili in un singolo ciclo di combustione, un aspetto cruciale per ottimizzare la combustione nei motori diesel moderni.

Tecnologia Piezoelettrica: Velocità e Precisione Rivoluzionarie

La tecnologia piezoelettrica, introdotta per rispondere alle esigenze di maggiore efficienza e riduzione delle emissioni, offre prestazioni nettamente superiori in termini di velocità e precisione. Questi iniettori sfruttano le proprietà dei cristalli piezoelettrici, materiali che si espandono o contraggono in modo controllato quando sottoposti a una tensione elettrica. All'interno dell'iniettore, uno "stack" composto da centinaia di sottili wafer piezoelettrici cambia lunghezza di pochi micrometri. Questa variazione dimensionale, amplificata da un leveraggio idraulico interno, comanda l'apertura e la chiusura dell'ago iniettore.

Il vantaggio più significativo della tecnologia piezoelettrica è la sua velocità di risposta, che è circa cinque volte superiore rispetto agli iniettori elettromagnetici, attestandosi tra 0,1 e 0,2 millisecondi. Questa rapidità estrema consente di effettuare un numero maggiore di iniezioni per ciclo di combustione (fino a 7-9, rispetto alle 3-5 degli elettromagnetici). Le iniezioni pilota multiple eseguite prima dell'iniezione principale contribuiscono a ridurre drasticamente il tipico rumore di combustione dei motori diesel ("diesel knock"), migliorando il comfort di marcia. Le post-iniezioni, invece, sono fondamentali per favorire la rigenerazione del filtro antiparticolato (DPF), mantenendolo pulito e prolungandone la vita utile.

La precisione micrometrica nel dosaggio del carburante è un altro punto di forza degli iniettori piezoelettrici. Possono modulare quantità minime di carburante con una finezza impensabile per i sistemi elettromagnetici, permettendo alla centralina di gestire la miscela aria-carburante con estrema accuratezza in ogni condizione operativa. Questa caratteristica è essenziale per rispettare le normative sulle emissioni più severe, come le Euro 6d, che equipaggiano i veicoli diesel moderni di fascia alta.

Confronto di Affidabilità e Vulnerabilità

Nonostante le prestazioni superiori, gli iniettori piezoelettrici presentano una maggiore delicatezza rispetto ai loro omologhi elettromagnetici. La loro struttura interna, pur eliminando parti mobili nella valvola di controllo, impiega uno stack di cristalli piezoelettrici estremamente sensibile a vibrazioni meccaniche, sbalzi termici e, soprattutto, a contaminazioni del carburante. Anche particelle microscopiche di pochi micron possono danneggiare le superfici di contatto degli elementi piezoelettrici, compromettendone il corretto funzionamento.

Gli iniettori elettromagnetici, con la loro struttura più robusta e tollerante, risultano generalmente più affidabili nel tempo, specialmente in condizioni operative meno ideali, come l'utilizzo di carburante di qualità variabile o la mancata osservanza degli intervalli di sostituzione del filtro carburante.

Problemi Elettrici e Complessità Diagnostica

Un aspetto cruciale per l'affidabilità degli iniettori, sia elettromagnetici che piezoelettrici, è il loro corretto pilotaggio elettrico da parte della centralina motore (ECU). I problemi elettrici, come connessioni corrose, cavi danneggiati o guasti nei driver elettronici della centralina, possono compromettere il funzionamento anche di un iniettore meccanicamente perfetto.

Nei sistemi piezoelettrici, la complessità aumenta poiché richiedono tensioni di comando più elevate (fino a 150 volt) generate da amplificatori dedicati. Questo rende la diagnosi di guasti elettrici più complessa. È stato osservato che una percentuale significativa di presunti guasti agli iniettori piezoelettrici potrebbe in realtà derivare da problemi alla centralina o ai collegamenti elettrici, piuttosto che ai componenti iniettori stessi. La tecnologia Denso Intelligent - Accuracy Refinement Technology (i-ART) rappresenta un'evoluzione in questo senso, con iniettori dotati di un proprio microprocessore per una regolazione autonoma e precisa della quantità e dei tempi di iniezione, comunicando queste informazioni alla ECU.

Problemi Tipici e Sintomi di Guasto

Indipendentemente dalla tecnologia, gli iniettori sono soggetti a problematiche comuni nel tempo:

• Intasamento degli Ugelli: Causato da depositi carboniosi, gomme o vernici derivanti dall'ossidazione del gasolio ad alte temperature. Questo ostruisce parzialmente i fori microscopici, alterando il pattern di nebulizzazione e causando una combustione incompleta, perdita di potenza, aumento dei consumi e fumosità nera.
• Perdite Interne: L'usura dell'ago iniettore o delle guarnizioni può causare perdite di carburante nel sistema common rail. Questo riduce la pressione nel rail, sovraccaricando la pompa e aumentando i consumi, poiché parte del carburante iniettato non partecipa alla combustione.
• Malfunzionamenti Elettronici: Come menzionato, problemi ai cablaggi, ai connettori o alla centralina possono impedire il corretto pilotaggio degli iniettori.

I sintomi di iniettori compromessi sono vari e possono manifestarsi gradualmente o improvvisamente:

• Minimo Irregolare: Il contagiri oscilla, con vibrazioni percepite nell'abitacolo, specialmente a motore caldo.
• Fumo Nero Denso: Indica una combustione eccessivamente ricca, causata da iniettori che perdono o spruzzano troppo carburante. Questo può portare al rapido intasamento del filtro antiparticolato (DPF).
• Perdita di Potenza: Specialmente in ripresa e sotto carico, dovuta a iniettori intasati che non erogano la quantità di carburante necessaria.
• Avviamento Difficile: Soprattutto a motore freddo, con difficoltà nell'accensione e possibili sbuffi di fumo.
• Rumorosità Anomala: Un "diesel knock" eccessivamente forte, indicativo di un'accensione ritardata e di un aumento brusco della pressione in camera.
• Spegnimenti Improvvisi: Un sintomo grave che indica il guasto completo di uno o più iniettori, con conseguente interruzione dell'alimentazione di carburante.

Costi di Sostituzione e Manutenzione

I costi associati alla manutenzione e alla sostituzione degli iniettori possono variare significativamente in base alla tecnologia e alla qualità dei ricambi.

• Pulizia Professionale: Interventi di smontaggio, pulizia ad ultrasuoni e test su banco prova possono risolvere circa il 60-70% dei problemi iniziali su iniettori con chilometraggio non eccessivo, con costi che variano da 170 a 290 euro per un set.
• Sostituzione Singolo Iniettore: Un iniettore elettromagnetico aftermarket di qualità può costare tra 230 e 400 euro, mentre un piezoelettrico può variare da 300 a 530 euro. I ricambi originali sono generalmente più costosi. L'intervento include la codifica elettronica dell'iniettore nella centralina, un passaggio obbligatorio.
• Sostituzione Set Completo: Per i motori diesel common rail, la sostituzione dell'intero set di 4 iniettori (elettromagnetici o piezoelettrici) con ricambi aftermarket o rigenerati può variare da 1.000 a 2.100 euro. È consigliabile sostituire l'intero set quando un iniettore cede dopo un certo chilometraggio, poiché gli altri componenti avranno subito un deterioramento simile.

Prevenzione: La Chiave per la Longevità

La prevenzione gioca un ruolo cruciale nel garantire la longevità e l'affidabilità degli iniettori:

• Qualità del Carburante: Utilizzare gasolio di alta qualità da distributori affidabili è la migliore difesa contro guasti prematuri. Un carburante con specifiche cetaniche elevate, basso contenuto di zolfo e additivi detergenti aiuta a mantenere gli ugelli puliti e lubrifica adeguatamente le parti mobili.
• Additivi Detergenti: L'aggiunta di additivi specifici per iniettori diesel al serbatoio ogni 5.000-10.000 km può aiutare a prevenire la formazione di depositi carboniosi, prolungando la vita degli iniettori, specialmente quelli piezoelettrici, che sono particolarmente sensibili.
• Sostituzione Filtro Carburante: Il filtro carburante va sostituito regolarmente (ogni 20.000-30.000 km per diesel) per impedire che impurità, acqua e sedimenti raggiungano e danneggino gli iniettori.
• Manutenzione Preventiva: Test professionali sulla portata degli iniettori (ogni 100.000-120.000 km) e diagnosi OBD avanzate possono identificare precocemente eventuali problemi, consentendo interventi mirati prima che si verifichino guasti gravi.

Considerazioni sulla Sicurezza e Esperienze Utenti

Le problematiche legate agli iniettori, specialmente nei motori diesel ad alte prestazioni, possono avere implicazioni significative sulla sicurezza. Episodi di spegnimento improvviso del motore in autostrada durante sorpassi o in condizioni di traffico intenso rappresentano un rischio concreto. Molti utenti hanno segnalato esperienze negative con iniettori che cedono inaspettatamente, causando blocchi del veicolo e costi di riparazione elevati.

La gestione di questi problemi da parte delle case automobilistiche è stata oggetto di dibattito. In alcuni casi, i costruttori hanno riconosciuto i difetti e esteso la garanzia sugli iniettori difettosi, a condizione che la manutenzione sia stata eseguita regolarmente presso le officine autorizzate. Tuttavia, per i veicoli fuori garanzia o con tagliandi effettuati in modo non conforme, i costi di riparazione possono ricadere interamente sul proprietario. La transizione verso sistemi di iniezione sempre più sofisticati, come il Common Rail, richiede un'attenzione costante alla qualità dei componenti, alla manutenzione preventiva e a una diagnosi accurata per garantire non solo prestazioni ottimali, ma anche la sicurezza su strada.
