La Volkswagen Polo di quarta generazione, nota anche come Polo 4 con carrozzeria di marca 9N e basata sulla piattaforma PQ24, ha iniziato la sua produzione nell'agosto 2001 e ha fatto il suo debutto ufficiale al Salone dell'Automobile di Francoforte nel settembre dello stesso anno. Questo modello si posizionava nella gamma dell'azienda tra la più grande Golf e la più compatta Lupo. Gli anni di produzione di questa versione includono il 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008 e 2009. Comprendere lo schema dei fusibili e l'amperaggio associato è fondamentale per la manutenzione e la risoluzione dei problemi elettrici su questo veicolo, in particolare per le varianti TDI.
Scatole dei Fusibili e Relè: Localizzazione e Funzione
Per garantire la protezione dei circuiti elettrici del veicolo, la VW Polo 9N dispone di diverse scatole dei fusibili e relè, strategicamente posizionate sia nel vano motore che all'interno dell'abitacolo. Ogni scatola è progettata per proteggere specifici componenti e sistemi, prevenendo danni causati da sovraccarichi o cortocircuiti. La corretta individuazione di queste scatole e la comprensione dei loro schemi sono essenziali per qualsiasi intervento.
Come accedere ai fusibili della Volkswagen Polo 9n - How to access the fuses of the VW Polo 9n

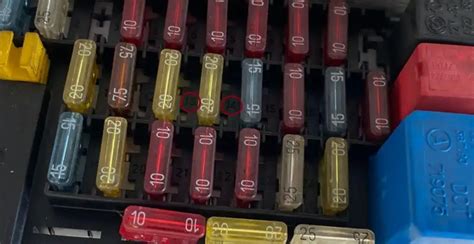

Nel Vano Motore
La scatola dei fusibili elettrici principale nel vano motore si trova convenientemente posizionata sul coperchio della batteria. Questa posizione facilita l'accesso per le ispezioni e le sostituzioni necessarie, in quanto i fusibili qui presenti tendono a proteggere i circuiti ad alta corrente e i componenti vitali del motore e dei sistemi principali del veicolo.
Di seguito è riportato lo schema dettagliato dei fusibili situati in questa scatola, con le rispettive descrizioni e valori di amperaggio:
| N. | Descrizione dei fusibili | Amperaggio |
|---|---|---|
| 1. | Alternatore | 110A |
| 2. | Abitacolo/accensione-spegnimento | 110A |
| 3. | Servosterzo | 50A |
| 4. | Relè di comando motore (AXU), pompa di scarico aria | 50A |
| 5. | Ventola di raffreddamento | 40A |
| 6. | Sistema antibloccaggio dei freni (ABS) | 40A |
| 7. | Sistema antibloccaggio dei freni (ABS) | 40A |
| 8. | Ventola di raffreddamento | 30A |
| 9. | Vuoto | |
| 10. | Dispositivo di comando multifunzionale | 5A |
| 11. | Climatizzatore, dispositivo di comando del motore della ventola | 5A |
| 12. | Vuoto | |
| 13. | CAMBIO AUTOMATICO | 5A |
| 14. | Vuoto | |
| 15. | Vuoto | |
| 16. | Vuoto |
È evidente come i fusibili in questa sezione siano dedicati a sistemi che richiedono elevate correnti, come l'alternatore, il servosterzo e i sistemi di raffreddamento e frenata. La presenza di spazi "vuoti" indica configurazioni che potrebbero variare a seconda dell'allestimento specifico del veicolo.
All'Interno dell'Abitacolo
Per proteggere ulteriormente i circuiti elettrici del veicolo, sono presenti due scatole dei fusibili all'interno dell'abitacolo. Queste scatole gestiscono i sistemi elettrici relativi al comfort, alla sicurezza interna e ai vari accessori.

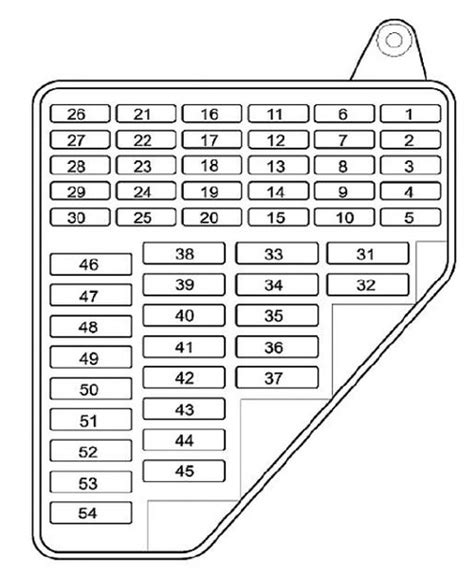

Scatola dei Fusibili del Cruscotto
La prima scatola dei fusibili si trova sul lato conducente del cruscotto, abilmente celata dietro un coperchio in plastica. Questo posizionamento la rende accessibile per interventi rapidi in caso di malfunzionamenti di componenti interni.
Di seguito lo schema dettagliato dei fusibili con le rispettive descrizioni e amperaggi:
| N. | Descrizione | Amperaggio |
|---|---|---|
| 1. | Tergicristallo posteriore, lavacristalli | 10A |
| 2. | Reostato dell'illuminazione della strumentazione, illuminazione della targa | 5A |
| 3. | Fendinebbia posteriori | 5A |
| 4. | Interruttore luci di stop (sensore di posizione del pedale del freno), sistema di mantenimento della velocità, gestione motore | 5A |
| 5. | Gestione motore, circuito di scarico | 5A |
| 6. | Regolatore fari | 5A |
| 7. | Gestione motore, servosterzo | 5A |
| 8. | Specchietti esterni riscaldati | 5A |
| 9. | Comando motore | 10A |
| 10. | Connettore S | 5A |
| 11. | Specchietti esterni con sbrinamento elettrico | 5A |
| 12. | Luci di posizione anteriori e posteriori destra | 5A |
| 13. | Luci di posizione anteriori e posteriori sinistre | 5A |
| 14. | Sistema di gestione motore, riscaldamento collettore di aspirazione | 10A |
| 15. | CAMBIO AUTOMATICO | 10A |
| 16. | Tergicristalli, sistema di lavaggio | 10A |
| 17. | Controllo motore | 5A |
| 18. | Climatizzatore, ricircolo aria (climatizzatore/riscaldamento), antifurto, specchietto retrovisore interno antiriflesso automatico, comando motore ventilatore, quadro strumenti, sistema di navigazione | 5A |
| 19. | Riscaldamento spruzzatori lavavetri, luci di retromarcia | 10A |
| 20. | Quadro strumenti | 5A |
| 21. | Faro destro - abbaglianti | 10A |
| 22. | Faro sinistro - abbaglianti | 10A |
| 23. | ABS, sistema di controllo della stabilità | 10A |
| 24. | Dispositivo di comando multifunzionale 1 | 10A |
| 25. | Comando motore | 10A |
| 26. | Luci di stop | 10A |
| 27. | ABS (con ESP), quadro strumenti | 5A |
| 28. | Luci interne | 10A |
| 29. | Climatizzatore, connettore diagnostico (DLC), telefono | 5A |
| 30. | Unità di comando multifunzionale 1, blocco selettore cambio automatico, sensore pioggia (tergicristalli) | 5A |
| 31. | Motorino alzacristalli porta anteriore sinistra | 25A |
| 32. | Sedili riscaldati | 15A |
| 33. | Segnalatore acustico dell'allarme antifurto | 15A |
| 34. | Presa di corrente per attrezzature speciali | 15A |
| 35. | Tetto apribile | 20A |
| 36. | Motore della ventola dell'aria condizionata/riscaldamento | 25A |
| 37. | Bobine di accensione, interruttore di accensione | 15A / 20A |
| 38. | Alzacristalli della porta posteriore sinistra | 25A |
| 39. | Alzacristalli porta anteriore destra | 25A |
| 40. | Comando motore | 10A / 30A |
| 41. | Pompa carburante (sicurezza pompa benzina), pompa alimentazione carburante - benzina/TDI | 15A |
| 42. | Comando motore - AXU | 20A |
| 43. | Faro destro - anabbagliante, regolazione della portata dei fari | 15A |
| 44. | Fari antinebbia | 15A |
| 45. | Comando motore - AUB | 15A |
| 46. | Tergicristalli, lavavetri | 20A |
| 47. | Sbrinamento lunotto posteriore (^02/04) | 20A |
| 48. | Indicatori di direzione, segnalazione di emergenza | 15A |
| 49. | VW Polo 4 Fusibile accendisigari | 15A |
| 50. | Dispositivo di comando multifunzione 2, antifurto, chiusura centralizzata | 15A |
| 51. | Impianto audio, sistema di navigazione | 15A |
| 52. | Clacson, tergicristalli, lavavetri | 20A |
| 53. | Motore elettrico per alzacristalli della porta posteriore destra | 25A |
| 54. | Faro sinistro - anabbagliante, regolatore fari | 15A |
La vasta gamma di componenti protetti da questa scatola sottolinea l'importanza di ciascun fusibile per il corretto funzionamento degli accessori e dei sistemi di bordo. È fondamentale notare l'indicazione specifica per il fusibile dell'accendisigari (N. 49), evidenziato per la sua frequente necessità di sostituzione a causa dell'uso di dispositivi ad alta potenza.

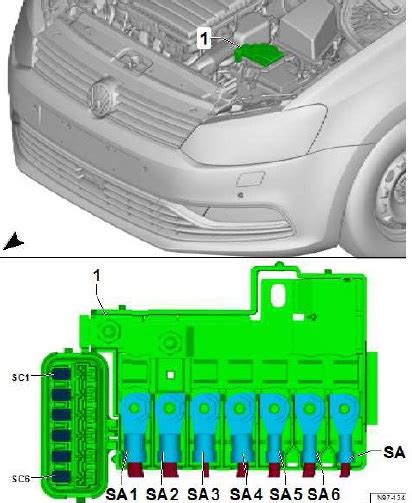

Scatola Relè
Un'altra componente cruciale dell'impianto elettrico è la scatola relè, anch'essa situata sotto il cruscotto, sul lato conducente. I relè sono interruttori elettromagnetici che permettono a un circuito a bassa potenza di controllare un circuito a più alta potenza, essenziali per la gestione di motori, pompe e luci.
Di seguito la mappa dei relè con le rispettive descrizioni:
| N° | Descrizione |
|---|---|
| 1. | Riserva |
| 2. | Circuiti di alimentazione Motronic |
| 3. | Candele di preriscaldamento (100) |
| 4. | Pompa di alimentazione carburante (TDI) (53) |
| 5. | (449) Relè per luci di posizione porte, luci di illuminazione porte |
| 6. | Pompa di pulizia fari (53) |
| 7. | Blocco motorino di avviamento (126) |
| 8. | 1 Riscaldamento ausiliario, bassa potenza (53) |
| 9. | 2 Riscaldamento ausiliario, alta potenza (diesel) (100) |
| 10. | Sistema di gestione motore (benzina, eccetto AXU) (53/429) |
| 11. | Circuiti ausiliari di accensione, terminale di scarico relè X (18) |
| 12. | Relè di avviamento (sistema di alimentazione) (benzina, eccetto AXU) (404) |
| 13. | Pompa benzina (motore a benzina, eccetto AXU) (167) |
| 14. | Scatola fusibili del circuito di riscaldamento autonomo |
| 15. | Sistema di gestione motore (diesel) (109) |
Questa mappa evidenzia la complessa interazione dei relè nella gestione di funzioni vitali come l'avviamento, il sistema di alimentazione del carburante (in particolare per i modelli TDI con relè specifico per la pompa di alimentazione carburante) e i sistemi di preriscaldamento.

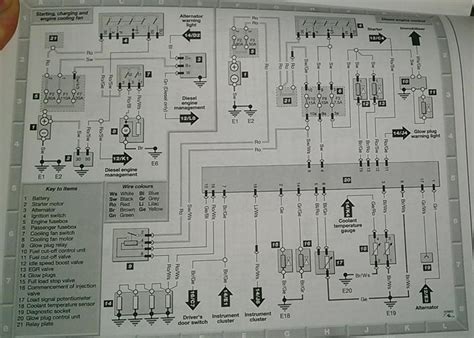

Tutte le Apparecchiature Elettriche: Una Panoramica
Per comprendere appieno l'importanza di ogni fusibile e relè, è utile avere una visione d'insieme della struttura generale dell'impianto elettrico del veicolo. Questo permette di collocare ogni componente nella sua funzione specifica all'interno del sistema complessivo, facilitando la diagnosi di eventuali problemi.
Di seguito un elenco dei principali componenti elettrici e della loro posizione/funzione:
| N. | Componente |
|---|---|
| 1. | Unità nel pannello di controllo del climatizzatore/riscaldamento |
| 2. | Unità nel pannello di controllo del motore della ventola del climatizzatore/riscaldamento (con regolazione automatica della temperatura) |
| 3. | Amplificatore del segnale dell'antenna nell'antenna dell'impianto audio |
| 4. | Amplificatore del segnale dell'antenna nell'antenna dell'impianto audio (navigazione) |
| 5. | Sensore di impatto laterale, sotto il sedile anteriore lato conducente |
| 6. | Sensore di impatto laterale, sotto il sedile anteriore lato passeggero |
| 7. | Sensore di impatto laterale vano bagagli, dietro il rivestimento sinistro, nella parte posteriore sinistra (tendina laterale sinistra) |
| 8. | Sensore di impatto laterale, posteriore destro (tendina laterale destra) - dietro il rivestimento destro, bagagliaio |
| 9. | Centrale di comando dell'allarme antifurto |
| 10. | Segnalatore acustico dell'allarme antifurto - dietro il rivestimento del passaruota posteriore sinistro |
| 11. | Sensore di variazione di volume (antifurto) - lampadina abitacolo anteriore |
| 12. | Batteria |
| 13. | Unità di comando della chiusura centralizzata - nell'unità di comando multifunzionale 2 |
| 14. | Connettore diagnostico (DLC) |
| 15. | Unità diagnostica - nel calcolatore multifunzionale 1 |
| 16. | Unità di comando delle funzioni della porta, anteriore sinistra |
| 17. | Controllore della funzione della porta, anteriore destra |
| 18. | Controllo funzione porta, posteriore sinistra (chiusura centralizzata / alzacristalli) |
| 19. | Comando funzione porta posteriore destra (chiusura centralizzata / alzacristalli) |
| 20. | Centrale di comando motore ventilatore - con EXU climatizzatore |
| 21. | Scatola fusibili e relè nel cruscotto n. 1 |
| 22. | Scatola fusibili e relè nel cruscotto n. 2 |
| 23. | Scatola fusibili/scatola relè, vano motore - sopra la batteria |
| 24. | Fusibile supplementare (5A/7,5A/10A) - sul retro dell'unità di comando dell'impianto audio/navigatore |
| 25. | Resistenza del motore della ventola del riscaldamento (regolazione manuale della temperatura) - unità di ventilazione |
| 26. | Resistenza del motore della ventola del riscaldamento (regolazione automatica della temperatura) - nell'unità di comando del motore della ventola dell'aria condizionata/riscaldamento |
| 27. | Unità di comando del riscaldamento - nel pannello di comando del riscaldamento - senza aria condizionata |
| 28. | Segnali acustici - dietro il paraurti anteriore |
| 29. | Unità di comando dell'antifurto nel quadro strumenti |
| 30. | Vicino alla serratura di contatto - antenna anulare del sistema antifurto |
| 31. | Indicatore di direzione / relè di segnalazione - nel calcolatore multifunzione 1 |
| 32. | Calcolatore del quadro strumenti, display digitale multifunzione - nel quadro strumenti - funzioni: immobilizzatore, avvisatori acustici e indicatori di direzione |
| 33. | Segnalatore luci accese - nel quadro strumenti |
| 34. | Comando multifunzione 1 - sotto la scatola dei fusibili/relè 2 Funzioni del cruscotto: Sistema di mantenimento della velocità, specchietti esterni elettrici/riscaldati, relè di avviamento (sistema di alimentazione), sbrinatore lunotto posteriore, clacson, indicatori di direzione, dispositivo di segnalazione di emergenza, luci interne, tergicristallo posteriore, luci di retromarcia (cambio automatico), lavavetri, lavacristalli |
| 35. | Comando multifunzionale 2 funzioni: sistema antifurto, chiusura centralizzata, specchietti esterni elettrici e riscaldati, alzacristalli elettrici |
| 36. | Antenna del sistema di navigazione nell'antenna dell'impianto audio |
| 37. | Unità di comando del sistema di navigazione nel pannello di comando del sistema di navigazione/radio |
| 38. | Sensore temperatura esterna - dietro il paraurti anteriore |
| 39. | Unità di comando del servosterzo |
| 40. | Sensore pioggia - nello specchietto retrovisore interno |
| 41. | Comando riscaldamento sotto il sedile anteriore del conducente |
| 42. | Comando riscaldamento sotto il sedile del passeggero anteriore |
| 43. | Dispositivo di comando dietro la console centrale SRS |
| 44. | Unità di comando del tetto apribile - dietro la lampadina dell'abitacolo |
| 45. | Antenna del telefono - nel sistema audio |
| 46. | Unità di comando dell'interfaccia telefonica - posizione anteriore destra |
| 47. | Unità di comando del cambio elettronico |
| 48. | Sensore di velocità - eccetto 11/02 -> senza ABS - cambio |
Questa lista esaustiva fornisce un quadro chiaro di come l'elettronica sia integrata in ogni aspetto del veicolo, dalla sicurezza passiva (sensori di impatto laterale, SRS) ai sistemi di comfort e infotainment (climatizzatore, impianto audio, navigazione). Ogni fusibile e relè svolge un ruolo cruciale nel proteggere questi componenti interconnessi.
Alimentatore di Bordo
La rete di alimentazione di bordo è la spina dorsale dell'impianto elettrico del veicolo, distribuendo energia a tutti i sistemi e componenti. Comprendere la sua struttura è fondamentale per la manutenzione e la risoluzione dei problemi, garantendo che ogni sistema riceva la giusta quantità di energia protetta.
I componenti chiave dell'alimentatore di bordo includono:
| N. | Descrizione |
|---|---|
| 1. | Scatole di collegamento nei montanti della carrozzeria |
| 2. | Scatola fusibili della cabina (265_012) |
| 3. | Scatola di comando della rete di bordo |
| 4. | Scatola relè limousine (265_021) |
| 5. | Distributore di potenza (265_010) |
| 6. | Fusibili nel vano motore in corrispondenza della batteria (265_009) |
| 7. | Connettore piccolo (265_005) |
Questa struttura ramificata assicura che l'energia sia distribuita in modo efficiente e sicuro attraverso il veicolo, con fusibili e relè che fungono da sentinelle contro i sovraccarichi elettrici. Ogni scatola e distributore di potenza è progettato per gestire carichi specifici, contribuendo alla robustezza e affidabilità dell'intero impianto elettrico. La Polo 9N, con la sua architettura elettrica ben definita, consente agli operatori e ai tecnici di identificare e affrontare prontamente qualsiasi problema, garantendo la longevità e la funzionalità del veicolo.
