Il sistema di raffreddamento di un'autovettura è un componente fondamentale per il corretto funzionamento del motore, prevenendone il surriscaldamento e i potenziali danni che ne deriverebbero. Al centro di questo sistema vi è la pompa acqua, un dispositivo meccanico o elettrico responsabile della circolazione del liquido refrigerante. Nel contesto dei veicoli Audi, così come per altri marchi del gruppo VAG come Seat, Škoda e Volkswagen, la pompa acqua è un componente critico che richiede attenzione sia nella scelta del ricambio che, in particolare, nelle procedure di installazione. Un montaggio errato, infatti, può portare a conseguenze serie, inclusa la rottura della scatola della pompa stessa e, nei casi più gravi, danni irreparabili al motore dovuti al mancato raffreddamento.
Il Ruolo Cruciale della Pompa Acqua nel Sistema di Raffreddamento

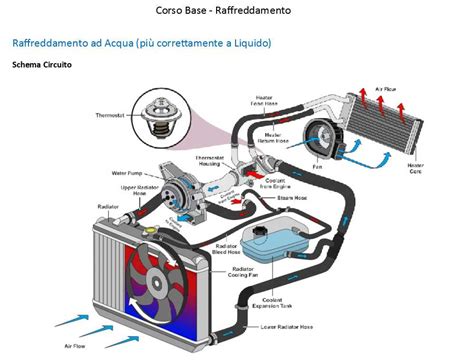

La pompa acqua ha il compito di spingere il liquido refrigerante attraverso il circuito di raffreddamento del motore. Questo circuito include il radiatore, le tubazioni e i condotti interni al blocco motore e alla testata, dove il liquido assorbe il calore generato dalla combustione. Successivamente, il liquido caldo viene convogliato al radiatore, dove cede il calore all'aria esterna prima di essere ricircolato nel motore. Una circolazione efficiente del liquido refrigerante è vitale per mantenere la temperatura operativa ottimale del motore. Se la pompa acqua non funziona correttamente o se il flusso del liquido è ostruito, il motore può surriscaldarsi rapidamente, con conseguenze potenzialmente disastrose.
Guardiamo attraverso un motore 4 tempi: ecco come funziona dall'interno un motore a scoppio
Tipi di Pompe Acqua: Elettriche e Meccaniche
Esistono principalmente due tipi di pompe acqua: meccaniche ed elettriche. Le pompe meccaniche sono azionate direttamente dal motore tramite una cinghia (solitamente la cinghia di distribuzione o una cinghia servizi) e la loro velocità di funzionamento è direttamente proporzionale ai giri del motore. Le pompe acqua elettriche, invece, sono alimentate dalla batteria del veicolo e controllate elettronicamente dalla centralina motore (ECU). Questa tipologia offre il vantaggio di poter regolare il flusso del refrigerante in modo più preciso, indipendentemente dalla velocità del motore, migliorando l'efficienza termica e, in alcuni casi, contribuendo a ridurre i consumi di carburante e le emissioni. L'articolo fa riferimento specifico a una "Pompa acqua elettrica completa di or anello tenuta" con codice 04L121011N, indicando una tendenza verso soluzioni più avanzate e controllate elettronicamente.
Codici OE e Compatibilità: Identificare il Ricambio Corretto
L'identificazione del ricambio corretto è un passo fondamentale per garantire la compatibilità e l'efficacia della pompa acqua. I codici OE (Original Equipment) sono codici univoci assegnati dal produttore del veicolo ai propri componenti originali. La pompa acqua elettrica 04L121011N, ad esempio, è un codice specifico che identifica un ricambio originale VAG, compatibile con una vasta gamma di modelli Audi, Seat, Škoda e Volkswagen. La lista fornita include numerosi codici OE, come 04L121011E, 04L121011EX, 04L121011L, 04L121011LX, 04L121011N, 03L121011N e 04L121011P, con diverse varianti e suffissi (ad esempio, SK1, X) che possono indicare revisioni o versioni specifiche del componente. Questa vasta gamma di codici sottolinea l'importanza di una verifica accurata per assicurarsi di scegliere il pezzo giusto per il proprio veicolo.
Un Universo di Codici: VAG, Audi, Seat, Škoda, VW
La compatibilità della pompa acqua si estende a tutti i marchi del Gruppo VAG. I codici OE elencati sono condivisi tra Audi, Seat, Škoda e Volkswagen, il che implica che la stessa pompa acqua può essere utilizzata su diversi modelli di questi marchi, a condizione che i motori siano compatibili. Questo è un vantaggio in termini di disponibilità di ricambi e standardizzazione, ma richiede un'attenzione particolare nella consultazione delle tabelle di compatibilità.
I motori compatibili con la pompa acqua in questione sono numerosi e includono sigle come CLHA, DFSD, CUNA, CRBC, CRMB, CXXB, CUUB, CJXE, DEJA, CRGA, DFHA, CNHA, DFSA, CXEB, CJXA, DCYA, CRFC, CKFC, CXMA, CRLB, DGCA, CRBD, CRVC, CRFA, DFVA, DFTB, DFCA, DFSF, DESA, CRLD, CUPA, CNHC, DFTA, DDYB, CUUE, DETA, DCXA, CRKB, DFEA, CUVD, CRVA, CUAA, CSUE, DEUA, CZHA, DFSC, CUUA, CSUA, DEJB, DBGA, CXXA, DDAA, CSUB, CUUD, DDYA, CRUA, CLHB, DBBA, CYKB, DFSB, DFGA, DBKA, DFGB, CUVC, DCYB, CUWA, DGDB, DCZA, DEUB, CYKC, CRKA, CUVB, DFFA, CUUF, CUVE, CRFD, CKFB, CRGB, CSUD, DFSE, CYLA, DFUA, DEUC, CRLC, DFTC, DBGC, DFEB, DFGC, DGDA. Questa lista esaustiva di sigle motore indica la versatilità del ricambio e la sua applicabilità a una vasta gamma di configurazioni e generazioni di motori diesel e benzina. È fondamentale che un meccanico o un utente finale consulti sempre il manuale del proprio veicolo o un catalogo ricambi aggiornato per verificare la corrispondenza esatta del codice motore.
Codici Cross/OE e Alternativi: Le Opzioni sul Mercato
Oltre ai codici OE originali, esistono anche "Codici Cross/OE" e "Codici Alternativi" forniti da produttori di ricambi aftermarket. Questi includono marchi come DOL (A255, A255V), FAI (WP6652), FEBI (103078), HPU (P669, P669M), TRU (07.19.261), VAI (10-50099) e VKA (11211822901). Questi codici rappresentano ricambi compatibili prodotti da terzi, che offrono alternative agli originali, spesso a prezzi più competitivi. La disponibilità di "Altri Codici OEM" (Original Equipment Manufacturer) con prefisso "OEM" e una serie numerica o alfanumerica aggiuntiva (come OEM 001-10-19786, OEM A255, OEM BWP2352) indica ulteriormente la molteplicità delle opzioni disponibili sul mercato dei ricambi. Questo permette ai consumatori e ai professionisti di scegliere tra diverse marche e fasce di prezzo, pur mantenendo la compatibilità e la funzionalità.
Montaggio a Regola d'Arte: Evitare Errori Costosi
Uno degli aspetti più critici nella gestione della pompa acqua, specialmente per i modelli Audi, Seat, Škoda e Volkswagen, è il montaggio corretto. L'informazione fornita evidenzia un problema comune: "In caso di montaggio errato si può verificare la rottura della scatola". Questa è una problematica seria che può portare a perdite di liquido refrigerante e, di conseguenza, al surriscaldamento del motore con gravi danni. Per evitare tali inconvenienti, è fondamentale seguire scrupolosamente le istruzioni del produttore.
La Criticità delle Guarnizioni e il Liquido Refrigerante
Un punto cruciale riguarda la lubrificazione delle guarnizioni. Le guarnizioni di queste pompe acqua sono "progettate esclusivamente per l'uso con liquido refrigerante" e "non devono mai essere lubrificate con olio". L'uso di olio o la presenza di "impurità nella zona circostanze con olio motore" può far "gonfiare la guarnizione e causare la rottura della scatola". Questo dettaglio tecnico è di vitale importanza e spesso viene sottovalutato. Per facilitare il montaggio, l'unica sostanza consentita per la lubrificazione delle guarnizioni è il liquido refrigerante stesso. L'utilizzo di "sigillanti aggiuntivi" è altrettanto sconsigliato, poiché "la pompa può perdere la tenuta".
Sequenza di Serraggio delle Viti e Accorgimenti Preliminari
Un altro aspetto fondamentale per un montaggio corretto è la "sequenza di serraggio delle viti". Non si tratta solo di serrare le viti con la coppia corretta, ma anche di farlo in un ordine specifico per garantire una distribuzione uniforme della pressione e prevenire deformazioni o rotture. La documentazione fa riferimento a una "Fig. 3" che indicherebbe tale sequenza, sottolineando l'importanza di consultare le istruzioni specifiche del produttore. Prima del montaggio, è anche necessario "rimuovere la calotta di protezione gialla" (come indicato da "Fig. 1"). Questo suggerisce la presenza di coperture protettive che devono essere rimosse prima dell'installazione per consentire un alloggiamento perfetto del componente.
Perdite Minime e Sensori di Temperatura
È importante notare che "una perdita minima di liquido refrigerante in corrispondenza dei fori di scarico è una caratteristica costruttiva e non costituisce motivo di reclamo". Questo aspetto è cruciale per distinguere una normale funzionalità da un difetto, evitando reclami infondati e diagnosi errate. Inoltre, la presenza di un "sensore di temperatura" (indicato da "Fig. 4") è una caratteristica che può variare "a seconda della versione della pompa acqua". Questo sensore è essenziale per il monitoraggio della temperatura del liquido refrigerante e per la gestione elettronica del sistema di raffreddamento. La sua integrazione o meno può influire sulla compatibilità e sulla necessità di cablaggi specifici.
Sintomi di una Pompa Acqua Difettosa e Conseguenze del Mancato Intervento
Riconoscere i sintomi di una pompa acqua difettosa è fondamentale per prevenire danni maggiori al motore. I segnali più comuni includono:
- Surriscaldamento del motore: L'indicatore della temperatura sul cruscotto sale oltre il normale intervallo operativo, o si accende la spia di avaria motore/temperatura alta. Questo è il sintomo più diretto e pericoloso.
- Perdite di liquido refrigerante: Accumuli di liquido sotto il veicolo, soprattutto nella parte anteriore, possono indicare una perdita dalla pompa acqua. Le guarnizioni danneggiate, la rottura della scatola o l'usura dell'albero possono causare perdite.
- Rumori strani: Un fischio, un cigolio o un rumore di sfregamento proveniente dalla zona della pompa acqua (nel caso di pompe meccaniche, spesso legato alla cinghia) può indicare cuscinetti usurati o una puleggia difettosa. Nelle pompe elettriche, un ronzio insolito o intermittente può segnalare problemi elettrici o meccanici interni.
- Vaporizzazione dal vano motore: In caso di surriscaldamento estremo, il liquido refrigerante può evaporare, generando vapore visibile dal vano motore.
- Malfunzionamento del riscaldamento dell'abitacolo: Se la pompa acqua non circola correttamente il liquido, anche il riscaldamento interno potrebbe essere compromesso, in quanto utilizza lo stesso liquido caldo per riscaldare l'aria dell'abitacolo.
Il "mancato raffreddamento può causare gravi danni, ad es. danni al motore". Tra questi danni si possono annoverare la deformazione della testata, la bruciatura della guarnizione della testata, il grippaggio dei pistoni o, nei casi più gravi, la fusione del motore. Questi scenari comportano costi di riparazione elevatissimi, spesso superiori al valore del veicolo stesso.
Manutenzione Preventiva e Sostituzione
La durata di una pompa acqua può variare considerevolmente a seconda del tipo (meccanica o elettrica), della qualità del componente e delle condizioni di utilizzo del veicolo. Le pompe meccaniche, essendo spesso collegate alla cinghia di distribuzione, vengono di prassi sostituite contestualmente alla cinghia stessa (ogni 60.000-120.000 km o ogni 5-10 anni, a seconda delle specifiche del costruttore), anche se non presentano sintomi evidenti di guasto, in quanto il costo della manodopera per accedere al componente è significativo e una sostituzione preventiva è più economica che dover intervenire in seguito. Le pompe elettriche, non essendo legate direttamente alla distribuzione, hanno un intervallo di sostituzione più flessibile, ma comunque non illimitato.
Per prolungare la vita utile della pompa acqua e dell'intero sistema di raffreddamento, è consigliabile:
- Utilizzare sempre il liquido refrigerante specifico: Non miscelare tipi diversi di liquidi refrigeranti e attenersi alle specifiche del produttore del veicolo. I liquidi refrigeranti contengono additivi anticorrosivi e antigelo che proteggono i componenti del sistema.
- Controllare regolarmente il livello del liquido refrigerante: Un livello basso può indicare una perdita e costringere la pompa a lavorare a secco o con minore efficienza.
- Ispezionare visivamente la pompa e le tubazioni: Cercare segni di perdite, corrosione o crepe.
- Effettuare la sostituzione della pompa acqua da personale qualificato: Data la delicatezza del montaggio e le conseguenze di un errore, è sempre consigliabile affidarsi a meccanici esperti che abbiano familiarità con i modelli Audi e con le specifiche del Gruppo VAG.
Guardiamo attraverso un motore 4 tempi: ecco come funziona dall'interno un motore a scoppio
L'Innovazione delle Pompe Acqua Elettriche e la Loro Gestione
Le pompe acqua elettriche, come il modello 04L121011N, rappresentano un'evoluzione significativa nel campo della gestione termica dei motori. Il loro funzionamento indipendente dalla velocità del motore consente un controllo più preciso della temperatura. Ad esempio, una pompa elettrica può continuare a far circolare il refrigerante anche dopo che il motore è stato spento (funzione "run-on"), contribuendo a prevenire "hot spots" e a ridurre lo stress termico sui componenti. Possono anche essere utilizzate per preriscaldare il motore in condizioni di freddo estremo o per mantenere la temperatura costante durante la marcia, ottimizzando le prestazioni e riducendo le emissioni.
Tuttavia, questa complessità aggiuntiva richiede anche una diagnostica più sofisticata in caso di guasto. I problemi possono derivare da componenti elettrici (cablaggio, connettori, centralina di controllo) oltre che da quelli meccanici (cuscinetti, girante, guarnizioni). La presenza dell'O-ring di tenuta, menzionata nella descrizione della pompa, è un dettaglio tecnico che evidenzia l'importanza della precisione nell'assemblaggio per garantire una tenuta ermetica, fondamentale per il buon funzionamento del sistema.
Il mercato dei ricambi per le pompe acqua Audi e VAG è vasto e offre diverse soluzioni. Dai ricambi originali (OE) garantiti direttamente dal costruttore, che assicurano la massima compatibilità e qualità, ai ricambi aftermarket (indicati dai "Codici Alternativi" e "Altri Codici OEM") che possono rappresentare una soluzione più economica ma che richiedono un'attenta valutazione della qualità e della reputazione del produttore. La scelta tra ricambio originale e aftermarket dipende spesso dal budget e dalle preferenze del proprietario, ma la priorità deve sempre essere la sicurezza e l'affidabilità del componente, considerando il ruolo vitale che la pompa acqua svolge nella protezione del motore.
