La Pompa Frizione Idraulica della Moto: Funzionamento, Componenti e Vantaggi

La frizione è un componente fondamentale di ogni motocicletta dotata di cambio manuale, essenziale per disconnettere temporaneamente il motore dalla trasmissione e, di conseguenza, dalla ruota posteriore. Questa disconnessione è indispensabile per diverse manovre critiche: l'avviamento del motore (se non in folle), la partenza da fermo, l'arresto del veicolo senza spegnere il motore e, naturalmente, il cambio delle marce. Senza un dispositivo che permetta all'albero motore e alla trasmissione di accoppiarsi nei giusti tempi e nelle corrette modalità, avviare, fermare e spostare una moto sarebbe estremamente difficile, se non impossibile. La frizione, quindi, non è solo un comando, ma un sistema che gestisce il trasferimento di potenza.

Per decenni, il sistema di azionamento della frizione più diffuso è stato il comando a cavo. Tuttavia, con l'evoluzione tecnologica e la ricerca di maggiore comfort, prestazioni e affidabilità, il sistema idraulico ha guadagnato terreno, specialmente sulle moto di cilindrata elevata o con specifiche applicazioni sportive. Comprendere il funzionamento e i vantaggi di questi sistemi è cruciale per ogni motociclista.

Il Funzionamento Generale della Frizione

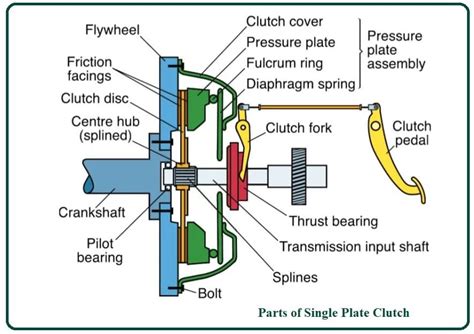

Prima di addentrarci nel dettaglio della pompa frizione idraulica, è utile richiamare il principio base di ogni frizione motociclistica. Essa è tipicamente composta da un pacco di dischi, alcuni fissati all'albero motore (tramite il cestello e la campana) e altri all'albero condotto (quello che porta il movimento al cambio). Questi dischi, quando premuti uno contro l'altro da un sistema di molle elicoidali, trasmettono il movimento per attrito.

Quando la leva della frizione, situata sul lato sinistro del manubrio, è in posizione di riposo, le molle spingono con forza uno "spingidisco" che comprime il pacco frizione. In questa fase, i dischi sono solidali e il motore è accoppiato alla trasmissione.

Quando il pilota tira la leva della frizione, questo meccanismo viene invertito. Lo spingidisco viene tirato indietro, le molle si comprimono, e i dischi collegati all'albero motore si separano da quelli collegati alla trasmissione. Questa separazione interrompe il flusso di potenza.

La fase di rilascio della leva è altrettanto importante. Mano a mano che la leva viene rilasciata, i dischi dell'albero motore si avvicinano nuovamente a quelli della trasmissione. Grazie al giusto dosaggio della leva, l'accoppiamento avviene gradualmente: l'attrito tra i dischi aumenta progressivamente, permettendo alla frizione di slittare fino a quando i dischi non raggiungono la stessa velocità. Una volta che la frizione (e quindi la trasmissione) raggiunge la stessa velocità dell'albero motore, l'unità diventa un corpo unico, e il movimento viene trasferito alla ruota posteriore.

Dalla Frizione a Cavo alla Frizione Idraulica: Un Salto Tecnologico

La principale differenza tra i vari sistemi di frizione risiede nel "come" questa forza di disconnessione e connessione viene trasmessa dal manubrio al pacco frizione.

Frizione a Cavo (o Meccanica)

La frizione a cavo, storicamente la configurazione più comune nelle moto, utilizza un cavo metallico (spesso un cavo Bowden) che scorre all'interno di una guaina flessibile. Quando la leva frizione viene tirata, il cavo viene messo in tensione, azionando direttamente un leveraggio che disinnesta la frizione.

Vantaggi:

• Economicità: Sono sistemi relativamente economici da produrre e installare.
• Leggerezza: Tendono ad essere più leggeri rispetto ai sistemi idraulici.
• Facilità di manutenzione ordinaria: La lubrificazione del cavo e la regolazione del gioco sulla leva sono operazioni relativamente semplici.

Svantaggi:

• Manutenzione Periodica: Richiedono regolazioni frequenti per compensare l'usura del cavo e dei dischi frizione. Se il cavo si allenta troppo, si rischia il mancato disinnesto completo; se il gioco è troppo poco, la frizione può slittare, causando usura precoce dei dischi.
• Usura e Corrosione: I cavi sono soggetti a corrosione, sfilacciamento e rottura, specialmente se piegati bruscamente o esposti a umidità.
• Sensazione Variabile: La sensazione alla leva può variare con la temperatura e l'usura.
• Rottura Improvvisa: Un cavo spezzato lascia immediatamente il pilota a piedi, con la potenziale complicazione di sbloccare una marcia innestata. A volte, portarsi dietro un cavetto di emergenza può essere una soluzione.
• Sforzo alla Leva: Su moto con molle frizione molto robuste (comuni su sportive o moto di grossa cilindrata), il comando a cavo può richiedere uno sforzo considerevole per la leva, affaticando la mano del pilota, specialmente nei percorsi lunghi o nel traffico.

Per ovviare a questo sforzo, esistono kit meccanici specifici, detti "demoltiplicatori della frizione", che si inseriscono tra il cavo e la leva per ridurre la forza necessaria.

Frizione Idraulica

Il sistema a frizione idraulica sostituisce il cavo metallico con un circuito chiuso contenente un fluido speciale (solitamente olio DOT o olio minerale, a seconda del sistema). Questo sistema è concettualmente molto simile a quello dei freni idraulici.

L'azionamento avviene attraverso tre componenti principali:

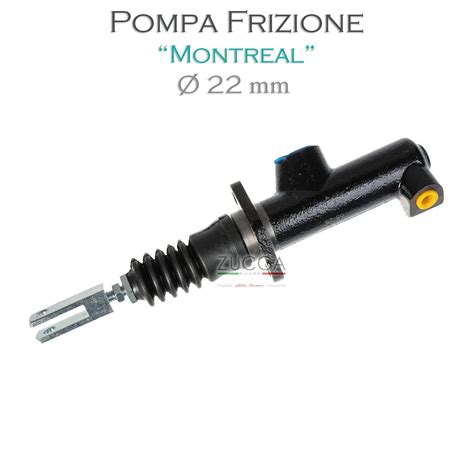

1. Pompa Frizione (Cilindro Principale): Montata al manubrio, è collegata alla leva frizione. Quando la leva viene azionata, un pistone all'interno della pompa spinge il fluido nel circuito.
2. Tubo Idraulico: Un tubo robusto e flessibile che collega la pompa frizione all'attuatore.
3. Attuatore Frizione (Cilindro Secondario o Slave Cylinder): Posizionato vicino al pacco frizione, riceve la pressione del fluido dalla pompa. Il pistone dell'attuatore, spinto dal fluido, agisce su una leva o direttamente sullo spingidisco, provocando il disinnesto della frizione.

Vantaggi:

• Minor Sforzo alla Leva: Grazie al principio del torchio idraulico, la forza applicata alla leva viene moltiplicata dall'attuatore, risultando in una trazione della leva significativamente più leggera e fluida, anche con molle frizione molto rigide. Questo riduce notevolmente l'affaticamento del pilota.
• Azionamento Costante e Preciso: Il fluido è incomprimibile, garantendo una trasmissione di forza diretta e senza allungamenti o perdite di sensibilità dovute all'usura del cavo. Il punto di innesto della frizione rimane costante nel tempo.
• Minore Manutenzione: Non essendoci cavi soggetti a usura, corrosione o regolazioni, la manutenzione si limita al controllo periodico del livello del fluido e alla sua eventuale sostituzione (o spurgo). Il sistema si autoregola in base all'usura dei dischi frizione.
• Maggiore Durata dei Dischi Frizione: La modulabilità e la precisione dell'azionamento idraulico permettono un innesto più dolce, riducendo lo stress sui dischi frizione e prolungandone la vita utile.
• Sensazione Più Coerente: Offre una sensazione più uniforme e prevedibile alla leva, indipendentemente dalle condizioni ambientali o dalla temperatura del motore.

Svantaggi:

• Costo: I sistemi idraulici sono generalmente più costosi da produrre, acquistare e riparare rispetto ai sistemi a cavo.
• Complessità delle Riparazioni: Se si verifica un guasto (ad esempio, una perdita da una guarnizione), la riparazione può richiedere competenze più specifiche e attrezzi dedicati, come per lo spurgo del circuito.
• Rischio di Contaminazione del Fluido: Come nei freni idraulici, il fluido può assorbire umidità dall'aria, abbassando il suo punto di ebollizione e favorendo la corrosione interna. La contaminazione con aria nel circuito rende la leva spugnosa e inconsistente.

Componenti Chiave e Tipi di Fluido

La scelta del fluido è fondamentale per il corretto funzionamento e la longevità di un sistema frizione idraulica.

Tipi di Fluido: Olio Minerale vs Olio DOT

La maggior parte dei sistemi frizione idraulica utilizza un fluido compatibile con quello dei freni, ma alcuni sistemi specifici richiedono olio minerale puro.

• Liquido Freni DOT (DOT 3, DOT 4, DOT 5.1): Questi fluidi sono regolati da standard internazionali (Society of Automotive Engineers, Department Of Transportation) e hanno caratteristiche ben definite.

  • Vantaggi: Generalmente meno costosi, offrono elevati punti di ebollizione (secco e a umido) che garantiscono prestazioni ottimali anche sotto stress intenso. Il DOT 5.1, in particolare, offre un punto di ebollizione a umido superiore ai DOT 4 e 3, ideale per il settore racing, una bassa viscosità a basse temperature (-40°C) che lo rende compatibile con sistemi ABS/ESP, e buona protezione contro corrosione e usura delle guarnizioni.
  • Svantaggi: Sono igroscopici, ovvero assorbono umidità dall'aria. Una volta aperta la confezione, il fluido va usato entro un tempo limitato (spesso 12 mesi o meno) perché l'umidità assorbita ne compromette le prestazioni e ne abbassa il punto di ebollizione.

• Olio Minerale: Molti sistemi, specialmente quelli Magura più datati o specifici, richiedono olio minerale puro.

  • Vantaggi: Essendo idrofobo, non assorbe acqua dall'ambiente. Una volta aperto, può essere conservato per un tempo indefinito. Non provoca rigonfiamenti nelle guarnizioni di gomma standard.
  • Svantaggi: Se acqua dovesse comunque filtrare nell'impianto (attraverso guarnizioni o micro-porosità), il punto di ebollizione dell'intero impianto crollerebbe a quello dell'acqua (100°C), compromettendo gravemente le prestazioni. Le informazioni tecniche possono essere più difficili da reperire rispetto ai fluidi DOT. È fondamentale usare solo il tipo di fluido specificato dal produttore, poiché l'uso di liquido DOT in un sistema per olio minerale può gonfiare e danneggiare irreparabilmente le guarnizioni.

Il tipo di fluido richiesto è quasi sempre stampato sul tappo del serbatoio della pompa frizione.

Manutenzione e Spurgo del Circuito Idraulico

La manutenzione di un sistema frizione idraulica si concentra sullo spurgo del circuito, ovvero la rimozione di aria e la sostituzione del fluido.

Quando fare lo spurgo:

• Se la leva della frizione diventa "spugnosa", molleggiante o affonda senza disinnestare correttamente la marcia.
• Se si avvertono perdite di fluido.
• Periodicamente, secondo le raccomandazioni del produttore (generalmente ogni 1-2 anni), per sostituire il fluido usurato o contaminato.

Procedura di Spurgo:La procedura è simile a quella per lo spurgo dei freni idraulici. Richiede:

• Olio frizione appropriato.
• Un tubo trasparente da collegare alla valvola di spurgo dell'attuatore.
• Una bottiglia di raccolta per il fluido esausto.
• Una chiave (spesso da 8 mm) per aprire e chiudere la valvola di spurgo.
• Una siringa (consigliata da molti per un controllo migliore) o un metodo per aspirare il fluido dal serbatoio della pompa frizione, o per iniettare fluido dal basso.

In generale, si apre la valvola di spurgo sull'attuatore mentre si tira la leva della frizione (o si fa pressione sul pedale, se applicabile), permettendo al fluido e all'aria di uscire. Una volta che il fluido ha smesso di uscire e la leva è tirata, si chiude la valvola di spurgo prima di rilasciare la leva. Questo processo viene ripetuto finché non esce solo fluido pulito e privo di bolle d'aria. È fondamentale rabboccare continuamente il serbatoio della pompa frizione per evitare che il livello scenda troppo e si aspiri aria nel circuito.

Alcuni metodi prevedono l'aspirazione del fluido dal serbatoio con una siringa mentre si spinge nuovo fluido dal basso (dall'attuatore), altri l'iniezione dall'alto. La scelta del metodo dipende dalla configurazione specifica e dalle preferenze del meccanico, ma l'obiettivo è sempre lo stesso: eliminare ogni traccia d'aria.

Frizione Idraulica vs Frizione a Cavo: Quale Scegliere?

La scelta tra frizione idraulica e a cavo dipende dall'uso previsto della moto e dalle preferenze del pilota.

• Per l'uso Off-Road: Una frizione a cavo può essere preferibile. Se dovesse rompersi, in emergenza, un pilota esperto potrebbe tentare una riparazione improvvisata con un filo di ferro o un cavo di scorta. La sua semplicità la rende più accessibile in contesti dove la rapidità di riparazione è fondamentale.
• Per l'uso Stradale (in particolare moto di grossa cilindrata o per lunghe percorrenze): La frizione idraulica offre vantaggi significativi. La leva più leggera riduce l'affaticamento del pilota, rendendo la guida più confortevole e permettendo un controllo più fine, soprattutto nel traffico o nei percorsi con frequenti cambi di marcia. La sua natura autoregolante e la minore manutenzione la rendono ideale per chi cerca affidabilità e prestazioni costanti.

Conversione da Frizione a Cavo a Idraulica

Per i motociclisti che desiderano i benefici di un sistema idraulico su una moto originariamente dotata di frizione a cavo, esistono kit di conversione universali. Questi kit, come ad esempio il MECDRAULIC o sistemi simili, includono una nuova leva, un serbatoio, un tubo idraulico e un attuatore secondario progettato per montarsi esternamente ai carter motore. L'attuatore secondario agisce sul leveraggio originale che era mosso dal cavo, replicando la funzione del cilindro slave in un sistema integrato. Questo permette di ottenere una frizione più dolce, più precisa e con meno manutenzione, migliorando significativamente l'esperienza di guida.

Problemi Comuni e Sintomi di Guasto

Una pompa frizione idraulica che non funziona correttamente può manifestarsi con diversi sintomi:

• Pedale della frizione molle o che affonda: Questo è il sintomo più comune e indica la presenza di aria nel circuito o, più raramente, una perdita di fluido. Il pedale affonda senza disinnestare la frizione correttamente, rendendo difficile o impossibile cambiare marcia.
• Perdite di fluido: Possono essere visibili sul pavimento del garage, vicino al manubrio (dalla pompa) o vicino al motore (dall'attuatore).
• Pedale frizione duro (in sistemi a cavo): Sebbene questo articolo si concentri sull'idraulico, è utile notare che su una frizione meccanica, un pedale duro è spesso sintomo di un cavo grippato o di un leveraggio bloccato.
• Difficoltà nel cambiare marcia: Una frizione che non disinnesta completamente (a causa di aria o problemi meccanici) rende difficile inserire le marce, specialmente da fermo.
• Frizione che "slitta" o "attacca" in ritardo: Se in accelerazione il motore sale di giri ma la moto non prende velocità proporzionalmente, o c'è un ritardo evidente tra l'input del gas e l'incremento di velocità, potrebbe indicare usura dei dischi frizione o problemi nel sistema di azionamento che non permette il completo innesto.

Ignorare questi sintomi può portare a danni più gravi alla trasmissione. Un sistema frizione efficiente è vitale per la guidabilità e la sicurezza del veicolo.

La Tecnologia DBK Special Parts: Eccellenza Made in Italy

Nel panorama dei componenti motociclistici, la qualità dei materiali e la precisione nella lavorazione giocano un ruolo cruciale per garantire prestazioni e durata. Aziende come DBK Special Parts si dedicano alla produzione di componenti idraulici ad alte prestazioni, come le frizioni idrauliche, con un forte accento sulla tecnologia e sulla manifattura italiana. Questi sistemi sono progettati per offrire una leva incredibilmente più leggera, una modulabilità di precisione chirurgica e una costanza di prestazione ineguagliabile, indipendentemente dalle condizioni esterne. La minore usura dei componenti e l'assenza di necessità di auto-regolazione si traducono in un drastico minore affaticamento del pilota e una maggiore durata utile del sistema. Investire in un componente di alta qualità come una frizione idraulica DBK significa scegliere non solo prestazioni superiori, ma anche affidabilità e un piacere di guida accresciuto, grazie a un controllo intuitivo e totale della moto. La corretta installazione, la scelta del fluido appropriato e uno spurgo meticoloso sono passaggi fondamentali per garantire che questi benefici vengano pienamente realizzati e che la frizione idraulica elevi la guida a un nuovo livello.
