La serie BMW E46, in particolare i modelli 320d, ha rappresentato un punto di riferimento per le prestazioni e l'efficienza nel segmento delle berline diesel. Tuttavia, alcuni veicoli prodotti in un periodo specifico hanno manifestato una problematica ricorrente legata al sistema di iniezione. Si tratta di un problema particolarmente frequente per tutti i veicoli BMW 320D (E46)/520D (E39) con motore 2.0D prodotti tra il 1998 e il 2003. Questa criticità si concentra principalmente sulla pompa di iniezione diesel Bosch VP44, un componente fondamentale per il corretto funzionamento del motore. Comprendere la natura di questo guasto, i suoi sintomi e le soluzioni disponibili è essenziale per i proprietari di questi veicoli, al fine di affrontare la situazione in modo informato ed economico.
I sistemi di iniezione diesel a pompa distributrice, come la Bosch VP44, hanno rappresentato un'evoluzione significativa rispetto ai precedenti sistemi meccanici. Essi combinano una gestione meccanica della pressione e del flusso del carburante con un controllo elettronico più sofisticato dell'iniezione. Nel caso specifico della VP44, la sua architettura interna prevede un'unità di controllo elettronica (EDC) integrata direttamente nella pompa stessa. È proprio questa integrazione a essere spesso la causa principale dei malfunzionamenti. I guasti a questa centralina possono manifestarsi in modi diversi, spesso improvvisi e difficili da diagnosticare senza una conoscenza approfondita del sistema.
Sintomi e Diagnosi di un Malfunzionamento alla Pompa VP44
I segnali di un problema alla pompa di iniezione VP44 possono essere subdoli e, inizialmente, intermittenti. Un utente ha descritto una situazione tipica: "Salve Bmw 320D (E46) 136 cv. Stamani messa in moto regolare. Percorro circa 400 metri e di colpo muore il motore. Provo a rimettere in moto e nulla. Attendo qualche minuto e riparte regolarmente, ma tiene solo a folle (il minimo è perfetto), se accellero un po muore di nuovo il motore. Nessun spia accesa. Carburante presente alla prima tacca. Cosa potrebbe essere secondo voi?". Questo scenario è emblematico delle difficoltà diagnostiche. L'assenza di spie accese sul cruscotto, nonostante un comportamento così anomalo del motore, è un tratto distintivo dei problemi alla centralina EDC della VP44. Il motore che "muore" in accelerazione, ma mantiene il minimo, suggerisce un'incapacità del sistema di gestione elettronica della pompa di reagire adeguatamente alle richieste di carico del motore, fallendo nel mantenere la pressione e la fasatura di iniezione corrette.
In alcuni casi, il motore può mostrare difficoltà all'avviamento a caldo, oppure presentare una risposta lenta all'acceleratore o un'erogazione di potenza irregolare. Talvolta, il veicolo può entrare in modalità di "recovery", limitando le prestazioni per prevenire ulteriori danni, sebbene l'utente specifico abbia notato "Nessun spia accesa". Questa assenza di indicazioni visive può portare a confondere il problema con altre componenti del sistema carburante o addirittura elettriche.
Una prima verifica, suggerita anche da un'altra conversazione, può essere l'ascolto di rumori provenire dal serbatoio carburante. "Fa rumore quando dai contatti al quadro ? In caso, basta che togli la panchetta dei sedili posteriori, da lì hai accesso alla botola della pompa." Questa verifica è volta a determinare se la pompa di pre-alimentazione (situata all'interno o vicino al serbatoio) stia funzionando correttamente. Se questa pompa non si attiva, non invierà carburante alla VP44, causando un blocco del motore. Tuttavia, se la pompa di pre-alimentazione funziona e il problema persiste con i sintomi sopra descritti, l'attenzione si sposta maggiormente sulla pompa VP44 stessa, in particolare sulla sua centralina integrata.
La Centralina EDC Integrata nella VP44: Il Cuore del Problema

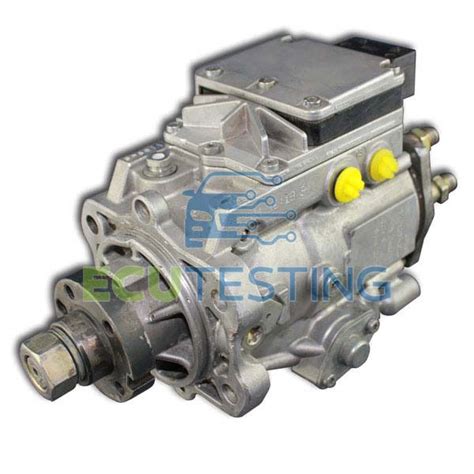

La pompa Bosch VP44 è una pompa rotativa a controllo elettronico. A differenza dei moderni sistemi common rail, in cui pompa ad alta pressione e iniettori sono gestiti da una centralina esterna, la VP44 incorpora l'unità di controllo elettronica (EDC) direttamente sul corpo pompa. Questa centralina è responsabile della regolazione della quantità di carburante iniettato e della fasatura dell'iniezione, basandosi sui dati provenienti dai sensori del motore (come il sensore di giri, il sensore di posizione albero motore e il sensore di temperatura carburante).
Il design di questa centralina, sebbene innovativo per l'epoca, si è rivelato il suo tallone d'Achille. Le cause principali dei guasti alla centralina EDC sono molteplici e spesso interconnesse:
- Stress termico: La centralina è montata direttamente sulla pompa, che è attraversata dal carburante e genera calore durante il funzionamento. Le continue fluttuazioni di temperatura possono degradare i componenti elettronici e le saldature.
- Vibrazioni: Le vibrazioni meccaniche generate dal motore e dalla pompa stessa possono causare microfratture nelle saldature e nei circuiti stampati.
- Difetti di fabbricazione: Alcuni componenti elettronici, in particolare i transistor di potenza responsabili del pilotaggio della valvola di controllo della pompa, si sono dimostrati particolarmente sensibili ai guasti.
- Infiltrazioni di carburante: Sebbene meno comune, un'imperfetta sigillatura può consentire al carburante di entrare in contatto con l'elettronica, causando cortocircuiti o corrosione.
Quando la centralina EDC si guasta, la pompa perde la capacità di gestire correttamente l'iniezione, portando ai sintomi descritti, come lo spegnimento improvviso del motore o l'incapacità di mantenere le prestazioni sotto carico. La diagnosi precisa di un guasto interno alla centralina richiede attrezzature specifiche e personale qualificato.
Come funziona la pompa di iniezione Diesel tipo V.E. @meccanicando
Opzioni di Riparazione: Ricondizionamento della Centralina EDC
Di fronte a un guasto della pompa VP44, i proprietari di veicoli BMW 320d E46 e 520d E39 si trovano di fronte a diverse opzioni, alcune delle quali possono essere molto costose. La sostituzione dell'intera pompa VP44 con un'unità nuova può avere costi considerevoli. Tuttavia, una soluzione più mirata e spesso più economica è il ricondizionamento della sola centralina EDC. Offriamo una soluzione più conveniente: l'invio presso le nostre officine della centralina EDC per il ricondizionamento. Questa pratica si basa sull'identificazione del problema principale nella parte elettronica della pompa, piuttosto che nell'intera unità meccanica.
Il processo di ricondizionamento della centralina EDC coinvolge diverse fasi critiche. Una volta ricevuta la centralina EDC VP44, la sottoporremo a test per poi comunicare i risultati. Questa fase iniziale è fondamentale per confermare il guasto e identificare i componenti specifici che necessitano di riparazione o sostituzione. I test vengono eseguiti su banchi prova specializzati che simulano le condizioni operative del veicolo, permettendo di verificare il comportamento della centralina sotto diverse sollecitazioni e parametri.
Successivamente, la centralina viene aperta e i componenti difettosi, come i transistor di potenza, i condensatori o le saldature deteriorate, vengono sostituiti. Utilizzando solo componenti di qualità superiore, ricondizioniamo la centralina EDC della pompa diesel dopo averla sottoposta a test utilizzando le nostre soluzioni di prova appositamente progettate. Questo è un aspetto cruciale: l'uso di ricambi di alta qualità è indispensabile per garantire che la centralina ricondizionata non solo torni a funzionare, ma lo faccia in modo affidabile per un lungo periodo. Il ricondizionamento non si limita alla semplice sostituzione di un componente, ma spesso include l'aggiornamento di parti con versioni più robuste o una riprogettazione parziale per mitigare le debolezze originali.
Dopo l'intervento, la centralina ricondizionata viene nuovamente sottoposta a rigorosi test. Il nostro controllo qualità non ha eguali e comprende ogni dettaglio, dalla fase di test e manodopera ai componenti e alla sicurezza ESD. La sicurezza ESD (ElectroStatic Discharge) è un aspetto spesso sottovalutato, ma critico nella riparazione di componenti elettronici. Scariche elettrostatiche, anche minime e non percepite dall'uomo, possono danneggiare irreparabilmente microcircuiti sensibili. Un ambiente di lavoro protetto da ESD garantisce che i componenti non subiscano stress aggiuntivi durante il processo di riparazione. La manodopera specializzata è altrettanto importante, poiché l'intervento su circuiti così delicati richiede precisione e competenza.
Al termine del processo di ricondizionamento e dei test di qualità, la centralina è pronta per essere rispedita. Una volta ricevuta la centralina EDC, ci occuperemo di testarla, ricondizionarla e rispedirla con una garanzia a vita a chilometraggio illimitato. Una garanzia di questo tipo sottolinea la fiducia nella qualità del lavoro svolto e nei componenti utilizzati, offrendo una tranquillità significativa al proprietario del veicolo.
Rimozione e Installazione: L'Importanza della Competenza Professionale
Sebbene il ricondizionamento della centralina EDC sia una soluzione efficace, il processo di rimozione e re-installazione della pompa di iniezione VP44 dal veicolo richiede competenze specifiche. La rimozione e il rimontaggio sul veicolo di queste pompe diesel VP44 Bosch può essere difficile e può richiedere parecchio tempo. Questo è dovuto a diversi fattori:
- Accessibilità: La pompa è posizionata in un'area del vano motore che può essere di difficile accesso, richiedendo la rimozione di altri componenti circostanti.
- Strumenti specifici: Per la corretta rimozione e, soprattutto, per la messa in fase della nuova/ricondizionata pompa, possono essere necessari attrezzi speciali. La fasatura è cruciale per il corretto funzionamento del motore diesel.
- Procedure di spurgo: Dopo l'installazione, è fondamentale spurgare correttamente l'aria dal sistema di alimentazione del carburante per evitare problemi di avviamento o di alimentazione.
Per questi motivi, si raccomanda di fare eseguire la rimozione/il rimontaggio da un tecnico qualificato, preferibilmente che abbia già lavorato con questa pompa. Un tecnico esperto non solo garantirà un lavoro eseguito a regola d'arte, ma potrà anche minimizzare il tempo di inattività del veicolo, evitando errori che potrebbero portare a ulteriori complicazioni o danni. Tentare una rimozione o installazione fai-da-te senza le giuste competenze e attrezzature può aggravare il problema e generare costi aggiuntivi.
Contesto Tecnologico: VP44, CP3 e CP4
La discussione sulle pompe di iniezione spesso porta a un confronto tra le diverse tecnologie. Un utente ha giustamente osservato: "Io sapevo che le problematiche le davano le nuove CP4 e le 'vecchie' (io ad esempio, ho una CP3) erano meno 'performanti' e dunque più robuste…in un certo senso." Questa affermazione, sebbene parzialmente vera in contesti diversi, merita un chiarimento quando si parla della VP44.
La pompa VP44 è una pompa distributrice a controllo elettronico, una tecnologia intermedia tra i sistemi più antichi (ad esempio, le pompe rotative meccaniche) e i più moderni sistemi Common Rail. Nei sistemi Common Rail, come quelli che utilizzano le pompe CP3 e CP4, la pompa ad alta pressione (CP3 o CP4) ha il compito principale di generare e mantenere una pressione costante e molto elevata di carburante in un condotto comune (il "rail"). Gli iniettori, a loro volta, sono controllati elettronicamente dalla centralina motore per spruzzare il carburante nel cilindro al momento e nella quantità precisi.
Le pompe CP3 di Bosch, introdotte a cavallo del millennio, sono note per la loro robustezza e affidabilità. Sono pompe radiali a tre pistoncini che hanno equipaggiato milioni di veicoli Common Rail con ottimi risultati. Le CP4, evoluzione delle CP3 e introdotte successivamente, sono più compatte ed efficienti, ma, come accennato dall'utente, hanno avuto una reputazione meno brillante in alcuni contesti, in particolare a causa di problemi di usura interna che possono generare limatura metallica, la quale può contaminare l'intero sistema di alimentazione. Questo problema è spesso legato alla lubrificazione insufficiente o alla scarsa qualità del carburante. "Io facevo riferimento alle più recenti e delicate CP4, ma la tua non so che modello monti," ha specificato l'utente, evidenziando come la conoscenza del tipo di pompa sia fondamentale per capire le problematiche specifiche.
La pompa VP44 si distingue da entrambe. Non è una pompa Common Rail; essa stessa dosa e distribuisce il carburante agli iniettori singolarmente. La sua "debolezza" risiede principalmente nella centralina EDC integrata, come spiegato in precedenza, piuttosto che nella parte meccanica di pompaggio ad alta pressione, che è spesso più robusta rispetto alle delicatezze riscontrate in alcune CP4 moderne. Pertanto, i problemi della VP44 non sono direttamente paragonabili a quelli delle CP4 o alle eccellenti prestazioni di robustezza delle CP3, poiché si tratta di architetture e punti di rottura intrinseci diversi. "Anch'io non conosco il modello della pompa, neanche la mia, che con i dovuti scongiuri, è a 310k km," è una testimonianza della longevità che una pompa (anche una VP44 ben funzionante) può raggiungere.
Il Ruolo della Qualità del Carburante e la Longevità del Sistema
La qualità del carburante è un argomento ricorrente quando si discutono i problemi dei sistemi di iniezione diesel. "Molti legano i guasti alla cattiva qualità del carburante ma è un pò un 'terno al lotto'," si legge nelle discussioni tra utenti. E prosegue: "E chi lo sa! Ormai lo mettono dappertutto." Questo sottolinea una preoccupazione diffusa ma anche la difficoltà di stabilire un legame diretto e inequivocabile tra la qualità del diesel e un guasto specifico.
Nei sistemi diesel, il carburante svolge diverse funzioni: non solo è la fonte di energia per la combustione, ma agisce anche come lubrificante per i componenti interni delle pompe e degli iniettori, e contribuisce al raffreddamento di alcune parti. Carburante di scarsa qualità, contaminato da acqua, particelle solide o con proprietà lubrificanti insufficienti, può accelerare l'usura dei componenti meccanici della pompa e degli iniettori. Tuttavia, nel caso della VP44 e del guasto alla sua centralina EDC, il legame con la qualità del carburante è meno diretto. Il problema è primariamente elettronico e strutturale (stress termico, vibrazioni), piuttosto che legato all'usura meccanica indotta dal carburante. Ciononostante, un sistema di alimentazione pulito e ben mantenuto, con filtri carburante sostituiti regolarmente, contribuisce alla salute generale del motore e previene problemi secondari.
La longevità dei componenti è un altro aspetto fondamentale. L'affermazione "La mia auto ha 310k km" è una dimostrazione che, con la giusta manutenzione e un po' di fortuna, i veicoli equipaggiati con queste pompe possono raggiungere chilometraggi elevati. Ciò suggerisce che, pur essendo la VP44 soggetta a un difetto progettuale sulla centralina EDC, non si tratta necessariamente di un componente destinato a fallire prematuramente in ogni veicolo. Molti proprietari hanno percorso centinaia di migliaia di chilometri senza riscontrare il problema, o lo hanno risolto efficacemente tramite ricondizionamento.
Altre Possibili Cause di Malfunzionamento del Motore
È importante considerare che i sintomi di un motore che "muore" o che ha difficoltà in accelerazione possono essere causati anche da altri componenti del veicolo, sebbene nel caso descritto, la pompa VP44 sia il sospettato principale data la casistica del modello. Un'altra possibile causa, menzionata brevemente, è il debimetro. (il debimetro "rotto" potrebbe ad esempio far scattare il recovery. Ottima spiegazione.) Il debimetro, o sensore di massa d'aria (MAF), misura la quantità di aria che entra nel motore. Questa informazione è cruciale per la centralina motore per calcolare la quantità precisa di carburante da iniettare e la fasatura di iniezione. Un debimetro sporco o difettoso può inviare dati errati alla centralina, portando a una miscela aria/carburante scorretta, con conseguente perdita di potenza, fumosità eccessiva o, nei casi più gravi, l'attivazione della modalità "recovery" per proteggere il motore. Sebbene i sintomi possano somigliare, l'assenza di spie accese e la specificità dell'arresto improvviso del motore sotto carico puntano più frequentemente alla problematica della pompa VP44 per i modelli BMW 320d E46 e 520d E39 di quel periodo. Una diagnosi approfondita con strumenti specifici è sempre il metodo più affidabile per identificare la causa esatta del problema.
La conoscenza di queste problematiche specifiche dei motori 2.0D BMW equipaggiati con la pompa VP44 è fondamentale per i proprietari di tali veicoli. Il ricondizionamento della centralina EDC si presenta come una soluzione efficace, economicamente vantaggiosa e duratura, a patto che sia eseguito da professionisti con competenza e utilizzando ricambi di qualità, garantendo così una nuova vita al cuore pulsante del sistema di iniezione.
